Busladestationen:
24/7 verfügbar – sicher betreiben.
24/7 verfügbar – sicher betreiben.
Neue Mobilitätskonzepte bedeuten neue Herausforderungen – der Wechsel auf Elektrobusse ändert mehr als nur die Art des Antriebs. Blitze, Überspannungen und Störlichtbögen bedrohen die Verfügbarkeit und den reibungslosen Ablauf. Um Personen und Ladeinfrastruktur sicher zu schützen, ist ein professionelles und umfassendes Schutzkonzept erforderlich.
DEHN Schutzlösungen für Busladestationen
Die DEHN Schutzlösungen bieten jeweils eine exemplarische Darstellung unserer spezifischen Lösung, sämtliche damit verbundenen Produkte, Dokumente und Services. Bei weiteren Fragen sind wir für Sie da.
Überspannungsschutz
Umfassende Sicherung für sämtliche Energie- und Datenleitungen in Ladestationen zum Schutz sensibler Komponenten in der Ladeinfrastruktur und der angeschlossenen Elektrobusse.
Blitzschutz, Erdung und Potentialausgleich
Blitzschutz für Überdachungen und ein niederimpedant vermaschtes Erdungssystem.
Produkte für Busladestationen
Mit uns sind Sie optimal aufgestellt: Wir bieten Ihnen ein umfassendes und sinnvoll aufeinander abgestimmtes Vollsortiment für eine effiziente Planung, einen bequemen Einkauf, problemlosen Einbau und nachhaltige Wartung.

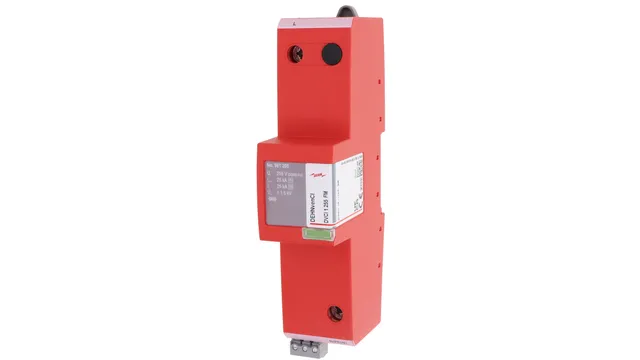

961205
DEHNvenCI
Beskytter AC-grensesnitt med gnistgap. Med meldekontakt og integrert sikring

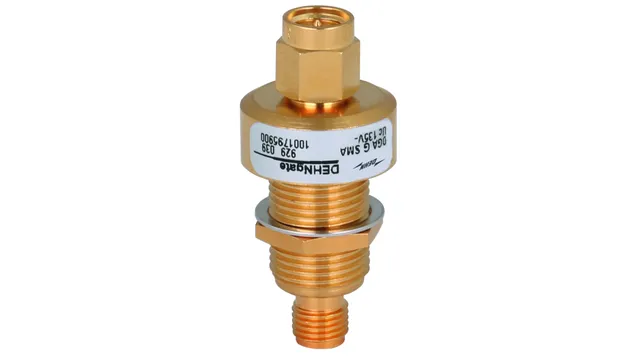

929039
DEHNgate
Overspenningsvern TYPE 2 i SMA-tilkoblingsteknologi for å beskytte koaksialantenneteknologien.

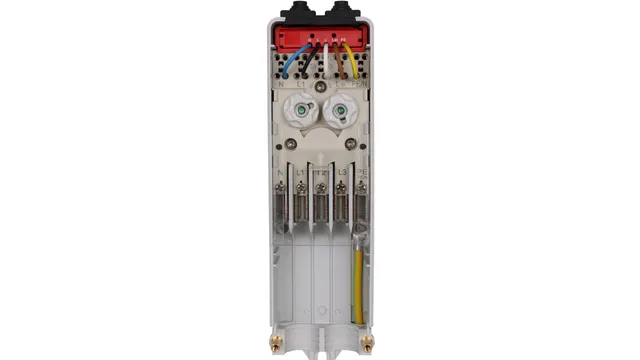

900443
Stolpesikringsskap EK480
Med integrert overspenningsvern type 2, DEHNcord som en tilkoblingsklar systemløsning for å beskytte LED utendørsbelysning. Med utkoblingsfunksjon ved feil og defektvisning.

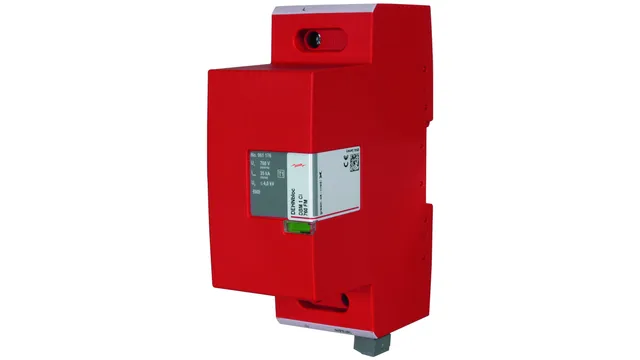

961176
DEHNbloc Maxi 1 CI 440 / 760 FM
Enpolet koordinert overspenningsvern Type 1 med integrert sikring for 690 V TN og IT-systemer.

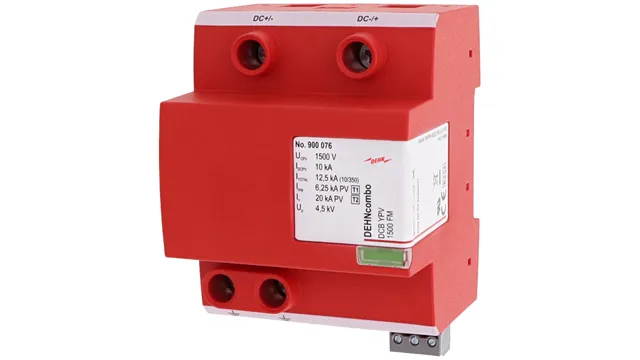

900076
DEHNcombo
Beskytter PV-strømsystemer opptil 1500 V DC: Avleder for høyeffekts ladestasjoner eller batterilagringssystemer (POC).

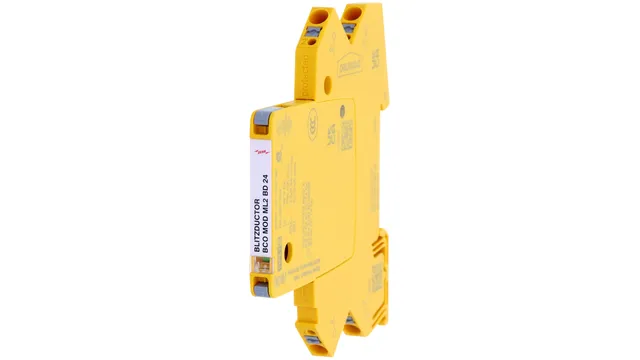

927244
BLITZDUCTORconnect – Modulær
Modulær kombiavleder for beskyttelse av MSR-kretser, buss- og telekommunikasjonssystemer.
929161
DEHNpatch Class E
Universelt overspenningsvern for å beskytte Ethernet-grensesnittet.
952920
DEHNguard SE CI
Beskytter AC-fordelinger. Overspenningsvern for bruk i TN- og IT-systemer (f.eks. omformerstasjoner).

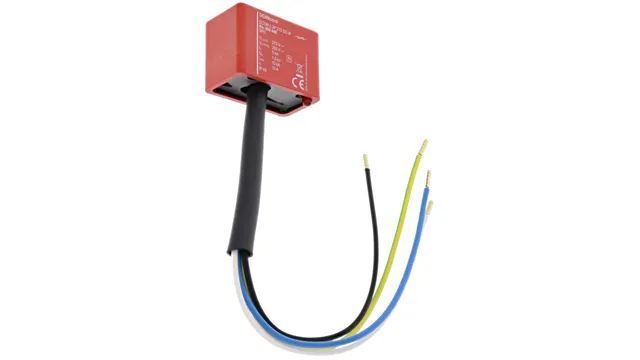

900448
DEHNcord L 2P
Overspenningsvern type 2, DEHNcord i IP-65 – versjon for universell beskyttelse av LED utelys. Med integrert utkoblingsfunksjon ved feil- og defektvisning. Også ideell for ettermontering.

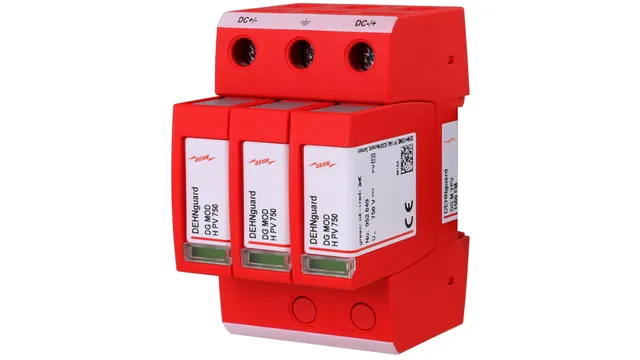

952567
DEHNguard M YPV ... FM
Modulært overspenningsvern med meldekontakt for solcelleanlegg og batterilagringsapplikasjoner.

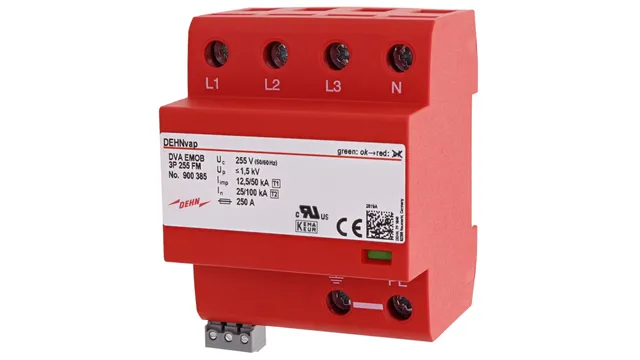

900385
DEHNvap EMOB
Overspenningsvern med RAC-gnistgapteknologi og FM-kontakt for å beskytte ladeinfrastrukturen.

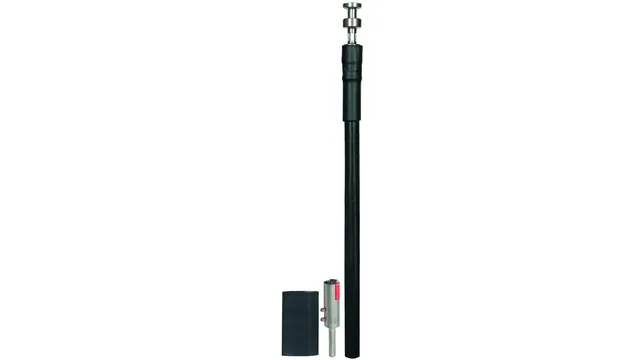

819220
HVI-kabel
Høyspenningssikre, isolerte HVI-ledere for sikker opprettholdelse av separasjonsavstanden.

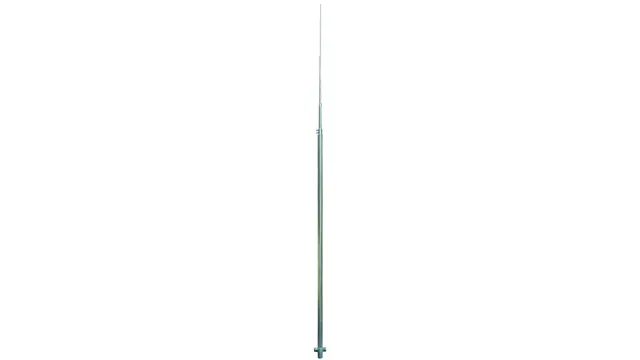

105170
Oppfanger D40
For konvensjonelt eksternt lynvern med jordingsklemme og KS-kontakt. Dimensjonert i henhold til Eurocode 1.

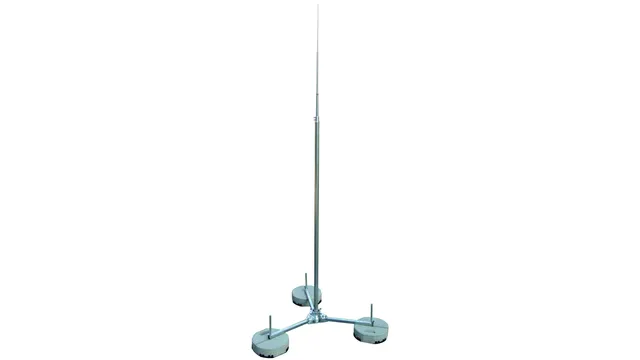

105400
Frittstående oppfanger 4 til 9 m
Til beskyttelse av større takkonstruksjoner med tilpasning til takhelling på opptil maks. 10°.

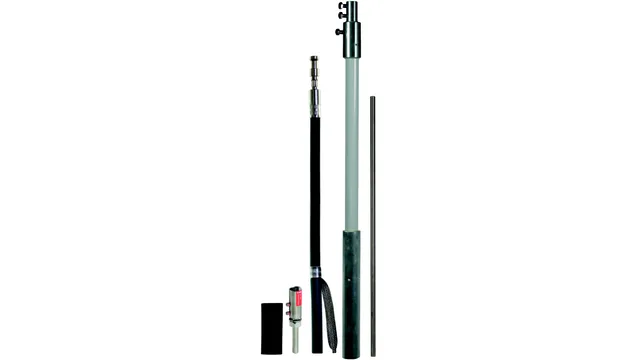

819255
DEHNcon-H
Høyspenningsbestandig isolert avleder i støtterøret. For å opprettholde separasjonsavstanden på en sikker måte.

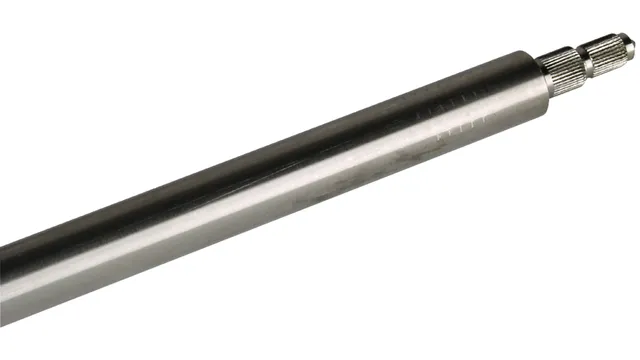

620902
Jordspyd
Permanent korrosjonsbestandig takket være NIRO (V4A). For oppføring av jordingsanlegg for avledere eller transformatorstasjoner.

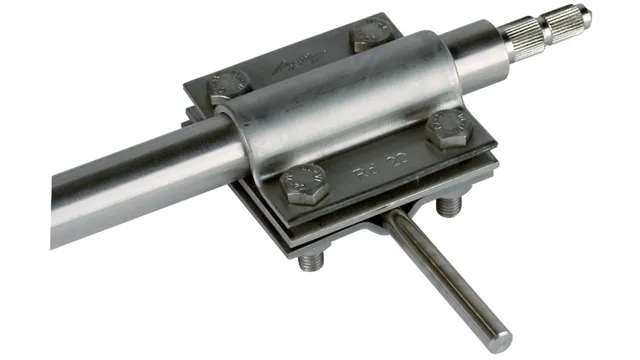

610020
Tilkoblingsklemmer
Permanent korrosjonsbestandig koblingsklemme for kryss- og parallellkobling til jordspyd.

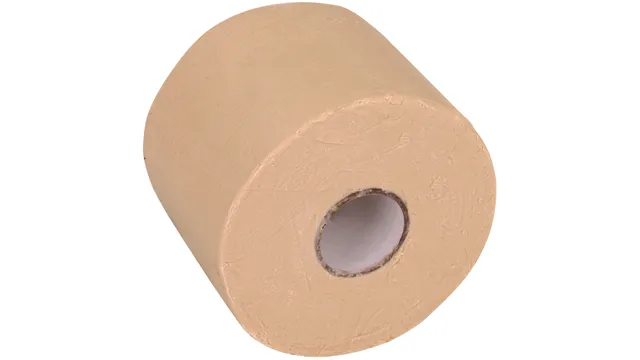

556130
Korrosjonsbeskyttende tape
For tildekking av over- og underjordiske forbindelser.

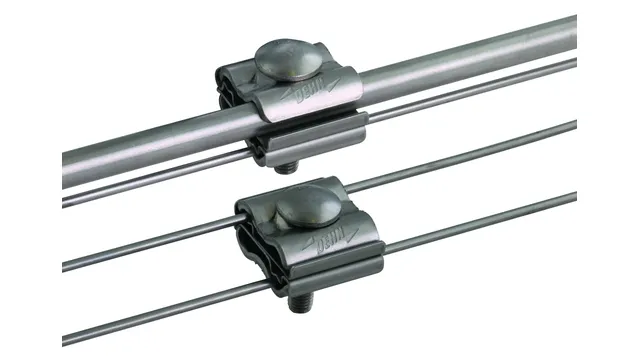

540270
Potensialkontroll
Unngå farlig trinn- og berøringsspenning: f.eks. ved å bruke testede gittermatter.

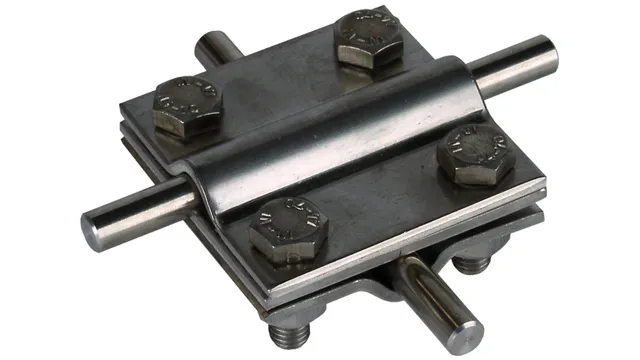

319209
Tverrstykke
Permanent korrosjonsbestandig takket være NIRO (V4A). For tilkobling av rund- og flatledere over og under bakken.

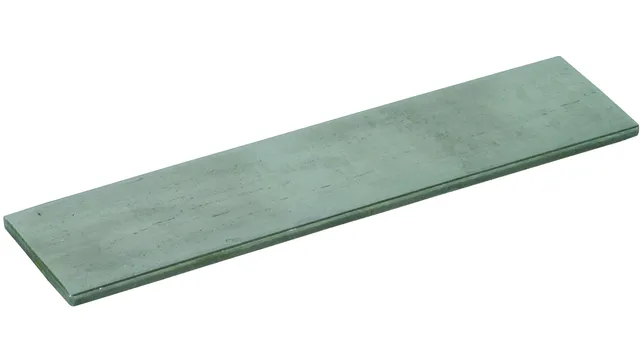

860335
Bånd
Flatt stål til bruk i jordingsanlegg, lynvernsystemer og ringpotensialutjevning.

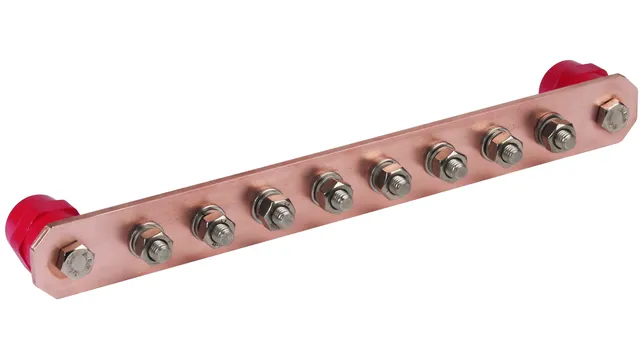

472227
Potensialutjevningsskinne
Kobberversjon for 8 tilkoblinger. For tilkobling til det lokale jordingssystemet.

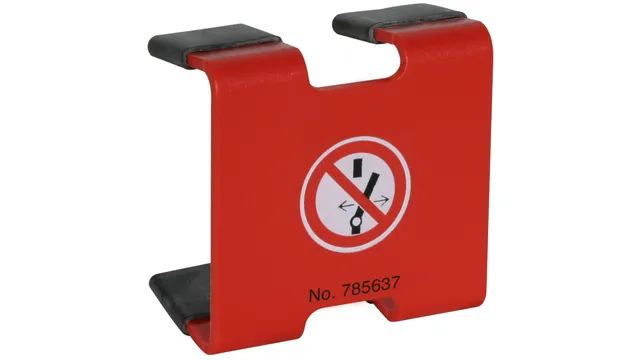

785637
Rule 2: Secure against re-connection
Locking element for DIN-rail-mounted devices, 3 modules.
766665
Rule 3: Verify that the installation is dead
Two-pole SPN voltage detector with phase, rotating field and continuity test.
745500

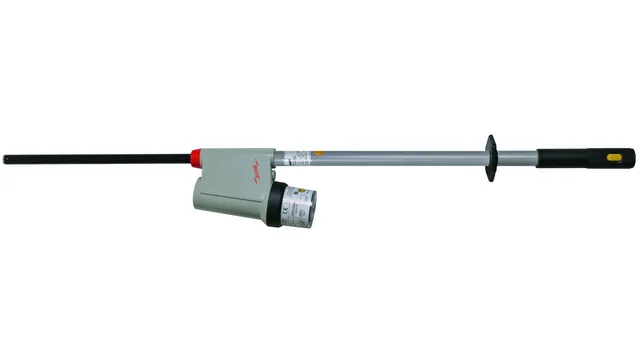

Rule 3: Verify that the installation is dead
Voltage detector PHE 4 30 S: Nominal voltage range 10–30 kV, 50 Hz.
785465
Rule 4: Earthing and short-circuiting
Earthing and short-circuiting devices in a robust sheet metal case.
783003

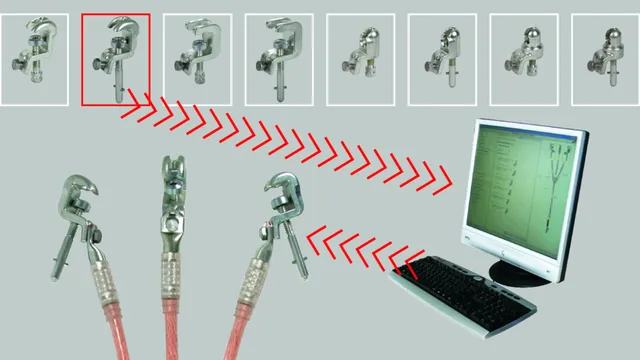

Rule 4: Earthing and short-circuiting
Compose an earthing and short-circuiting device quickly and simply online with the EaS configurator.
/https://dxeifbnwdc27t.cloudfront.net/image/868612809735/image_0docagdp751qffnkas7p7n6f2s)

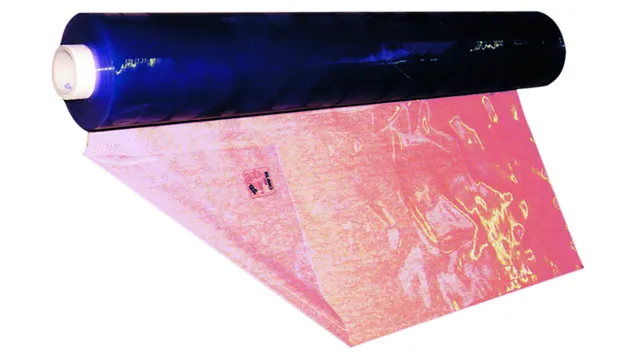

Rule 4: Earthing and short-circuiting
Covering materials and insulated mats for covering adjacent live parts. Nominal voltage up to 1,000 V.
785906

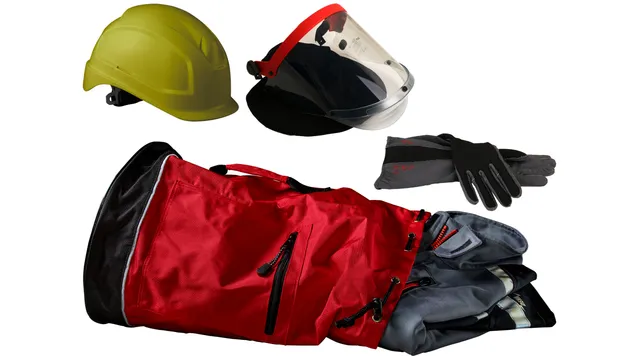

DEHNcare ArcFit indoor set
Personal protective equipment provides safety in the event of arc faults. For use indoors.
/https://dxeifbnwdc27t.cloudfront.net/image/868612809735/image_dfjom203vp2fnaab0un2tr857n)
Downloads
| Broschüre | Elektromobilität | Schutzkonzepte für die Ladeinfrastruktur der Elektromobilität | .pdf 3.0 MB |

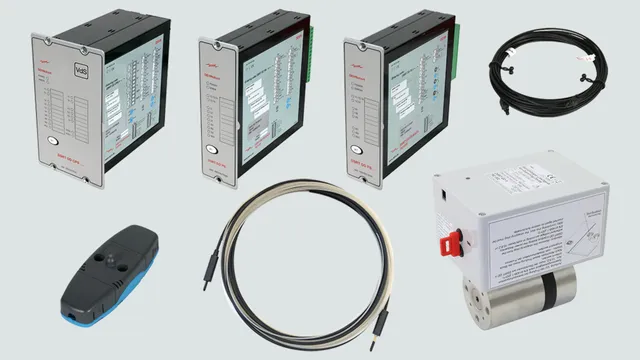

| Broschüre | Sichere Energie für die Industrie | Störlichtbogenschutzsystem | .pdf 1.3 MB |
| Broschüre | Intelligente Energienetze | Versorgungssicherheit heute und morgen | .pdf 3.8 MB |
| Broschüre | Power Quality | DEHNrecord Smart Device | .pdf 2.8 MB |
| Broschüre | DEHNconcept | Planung von Blitzschutzsystemen | .pdf 0.8 MB |
| Broschüre | DEHNguard | Blitz- und Überspannungsschutz für Gleichstromanwendungen bis zu 950 V | .pdf 0.3 MB |
| Broschüre | Prüf- & Testzentrum | DEHN prüft und analysiert | .pdf 2.4 MB |
| Flyer | Safety Kit | Schützen Sie ihre Mitarbeiter | .pdf 0.5 MB |
| Referenz | alpitronic | DC Ladestationen hypercharger | .pdf 0.9 MB |
| Referenz | Pfeffer | IPI intelligente Ortsnetzstationen | .pdf 0.8 MB |
| Referenz | Intilion | AC gekoppeltes Batteriespeicher-System | .pdf 0.8 MB |
| Referenz | Langmatz | Unterflur-Netzanschluss mit integriertem Blitz- und Überspannungsschutz | .pdf 1.3 MB |
| Schutzvorschlag | Batteriespeicher | Blitz- und Überspannungsschutz für Batteriespeicher | .pdf 1.3 MB Login / Registrierung erforderlich Diese Inhalte stehen Ihnen nach dem Login zur Verfügung. Einloggen / Registrieren |
| Schutzvorschlag | Elektromobilität | Erdungs- und Potentialausgleichsmaßnahmen für die Ladeinfrastruktur | .pdf 1.6 MB Login / Registrierung erforderlich Diese Inhalte stehen Ihnen nach dem Login zur Verfügung. Einloggen / Registrieren |
| Schutzvorschlag | Elektromobilität | Blitz- und Überspannungsschutz für Elektrobus-Ladestationen | .pdf 1.2 MB Login / Registrierung erforderlich Diese Inhalte stehen Ihnen nach dem Login zur Verfügung. Einloggen / Registrieren |
Wissen zur Schutzlösung
Egal ob im Bestand oder als kompletter Neuaufbau, egal ob für Wallboxen, Ladesäulen oder Busladestationen, unser Schutzvorschlag liefert Ihnen die notwendigen Konzepte für die Planung und Umsetzung eines umfassenden normgerechten Schutz-Systems.
Die Schutzvorschläge für Elektromobilität finden Sie hier im DEHN BLITZPLANER.
FAQs
Muss meine Ladesäule geerdet werden?
Dies ist abhängig von der Schutzart des Gehäuses der Ladesäule. Sind Blitzstromableiter Typ 1 verbaut, ist ein zusätzlicher separater Potentialausgleichsanschluss an die örtliche Erdung vorzunehmen. In der Praxis erfolgt die örtliche Erdung von Ladestationen auf Basis der DIN 18014 oder durch lokale Tiefenerder.
Benötige ich einen Äußeren Blitzschutz für meinen Ladepark?
Dies ist u.a. abhängig von den örtlichen Gegebenheiten sowie der Größe des Ladeparks. Auf Basis einer Risikoanalyse nach DIN VDE 0185-305 – 2 kann dies individuell bewertet werden.
Welche Kriterien sind bei der Auswahl der richtigen Blitzstrom- und Überspannungsableiter zu beachten?
Entscheidend ist der Installationsort des Ladepunkts bzw. der Systembestandteile der Ladeinfrastruktur. Wenn die Zuleitungen in Blitzschutzzone 0-A installiert werden, bzw. Trennungsabstände zu Äußeren Blitzschutzsystemen nicht eingehalten werden, sind Blitzstromableiter Typ 1 zu verwenden. Wenn der Ladepunkt und deren Zuleitungen in Blitzschutzzone 0-B installiert werden, sind zum Schutz Überspannungsableiter Typ 2 ausreichend.
Müssen Daten- und Kommunikationsleitungen vor Überspannungen geschützt werden?
Um einen wirksamen Schutz zu erreichen, ist es erforderlich, alle eingeführten kupferbasierenden Leitungen mit geeigneten Blitzstrom- und Überspannungsableitern zu schützen. Dies gilt auch für Daten- und Kommunikationsleitungen.
Welcher Blitz- und Überspannungsschutz sollte in einer Ladesäule auf jeden Fall installiert sein?
Gemäß DIN VDE 0100-443 stellen Überspannungsableiter Typ 2 wie z.B. DEHNguard oder DEHNcord 3P die Grundanforderung dar. Werden Ladesäulen in exponierten Bereichen wie auf freien Parkplatzflächen installiert, ist der Einsatz von Kombi-Ableiter Typ 1 + Typ 2, z.B. DEHNvap EMOB zu prüfen.
Was ist bei Blitzeinschlägen in Ladeparks hinsichtlich der Personengefährdung zu berücksichtigen?
Auf Basis einer individuellen Risikoanalyse ist zu bewerten, ob eine Gefährdung hinsichtlich Schritt- und Berührungsspannung im Aufenthaltsbereich von Personen entstehen kann. Ist dies der Fall, ist beispielsweise eine entsprechende Potentialsteuerung z.B. mittels blitzstromgeprüften Gittermatten vorzunehmen.
Welche Normen sind bei der Installation von Wallboxen und Ladesäulen bezüglich Überspannungsschutz zu berücksichtigen?
Grundsätzlich sind DIN VDE 0100-443, DIN VDE 0100-534 und DIN VDE 0100-722 zu berücksichtigen. Handelt es sich um Ladestationen mit direktem Anschluss an das Niederspannungsnetz, ist zusätzlich in Deutschland die VDE-AR-N 4100 zu berücksichtigen.
Schutz der Ladeinfrastruktur
Welche normativen Forderungen muss ich einhalten? Welche Maßnahmen sichern meine Ladestation auf der Basis des Blitz-Schutzzonen-Konzepts? Erfahren Sie mehr.
E-Mobility Flottenbetreiber
Schützen Sie Ihre Ladeinfrastruktur vor Schäden durch Blitze und Überspannungen - von der Trafostation über die Ladesäule bis zum Elektrofahrzeug.
