Überspannungs-schutz für Mehrfamilienhäuser
Da moderne Mehrfamilienhäuser zunehmend elektrischer werden, ist Überspannungsschutz besonders wichtig. Ein wirksames Überspannungsschutzkonzept schützt elektrische bzw. elektronische Systeme und Geräte vor Schäden in Folge von zu hohen Spannungen. Dabei wird die gefährliche Störenergie stufenweise auf ein unbedenkliches Niveau reduziert. So sind Photovoltaikanlage, die Ladeinfrastruktur für Elektroautos und das Energiemanagementsystem sicher geschützt.
Der richtige Weg zu normgerechtem Überspannungsschutz für Mehrfamilienhäuser.
Nach ÖVE/ÖNORM EN 62305-3 ist Blitzschutzpotentialausgleich für die Stromversorgungs- und Datenleitungen verpflichtend. Der Installationsort für den Blitz- und Überspannungsschutzableiter sollte so nah wie möglich am Gebäudeeintritt gewählt werden.
Ein äußeres Blitzschutzsystem hat sowohl Einfluss auf das Blitz- und Überspannungsschutzkonzept als auch auf die Anforderungen an die Erdungsanlage. Zum Beispiel müssen Sie die Blitzschutzableiter für die Stromversorgung am Gebäudeeintritt auf höhere Blitzstoßströme dimensionieren. Denken Sie außerdem bei der Erdungsanlage an die Anschlussfahnen zum Anschluss des äußeren Blitzschutzsystems.
Zudem müssen Sie Blitzstromableiter auch für alle eingeführten elektrischen Datenleitungen und damit auch für Internet-, Telefon- und Breitbandkabel-Leitungen einsetzen, um die Forderung nach Blitzschutzpotentialausgleich gemäß ÖVE/ÖNORM EN 62305-3 zu erreichen. Schützen Sie darüber hinaus die Photovoltaikanlage, die Ladeinfrastruktur fürs Elektroauto, die Wärmepumpe und alle weiteren Endgeräte. Empfohlen sind weitere Schutzgeräte, wenn die Leitungslänge zwischen Überspannungsschutzgerät und dem zu schützenden Endgerät mehr als 10 m beträgt.
Hier finden Sie die passenden Produkte für ein normgerechtes Überspannungsschutzkonzept für Mehrfamilienhäuser mit äußerem Blitzschutz.
Bitte beachten Sie bei der Auswahl des Überspannungsschutzes für die PV-Anlage und die Ladeinfrastruktur: Wird der Trennungsabstand eingehalten oder sind Systeme und Anlagen im geschützten Bereich der Blitzschutzanlage, können Überspannungsschutzgeräte Typ 2 ausreichend sein (siehe Schutzkonzept Mehrfamilienhaus ohne äußeren Blitzschutz).
Der richtige Weg zu normgerechtem Überspannungsschutz für Mehrfamilienhäuser.
Nach OVE E 8101 Abschnitt 443 sind Überspannungsschutzmaßnahmen für die Stromversorgungsleitung verpflichtend. Der Installationsort für den Überspannungsschutz sollte so nah wie möglich am Gebäudeeintritt gewählt werden.
Sie sollten Überspannungsableiter auch für alle eingeführten elektrischen Leitungen und damit auch für Internet-, Telefon- und Breitbandkabel-Leitungen einsetzen, um ein sicheres und wirksames Überspannungsschutzkonzept zu erreichen. Schützen Sie darüber hinaus die Photovoltaikanlage, die Ladeinfrastruktur fürs Elektroauto, die Wärmepumpe und alle weiteren Endgeräte. Empfohlen sind weitere Schutzgeräte, wenn die Leitungslänge zwischen Überspannungsschutzgerät und dem zu schützenden Endgerät mehr als 10 m beträgt.
Für den Rundum-Schutz empfehlen wir die Installation eines äußeren Blitzschutzsystems.
Hier finden Sie die passenden Produkte für ein normgerechtes Überspannungsschutzkonzept für Mehrfamilienhäuser ohne äußeren Blitzschutz.
941400
DEHNshield TNS
Scaricatore combinato multipolare, DEHNshield, SPD Tipo 1 + Tipo 2 secondo EN 61643-11 su base spinterometrica ed ottimizzato nell'applicazione.

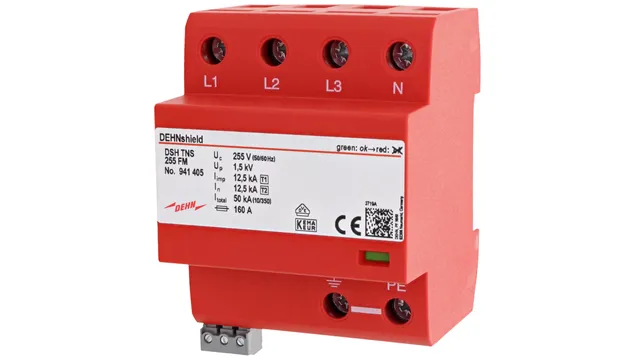

941405
DEHNshield TNS FM
Scaricatore combinato multipolare, DEHNshield, SPD Tipo 1 + Tipo 2 secondo EN 61643-11 su base spinterometrica ed ottimizzato nell'applicazione.
922220
DEHNbox TC B 180
Scaricatore combinato compatto, esecuzione stretta, in scatola in materiale plastico per montaggio a parete con tecnica di collegamento Push-in e indicazione di funzionamento per la protezione di una coppia di fili con separazione galvanica di interfacce simmetriche in particolare per interfacce di telecomunicazione fino a VVDSL e G.fast (fino a 1 Gbit/s).
909705

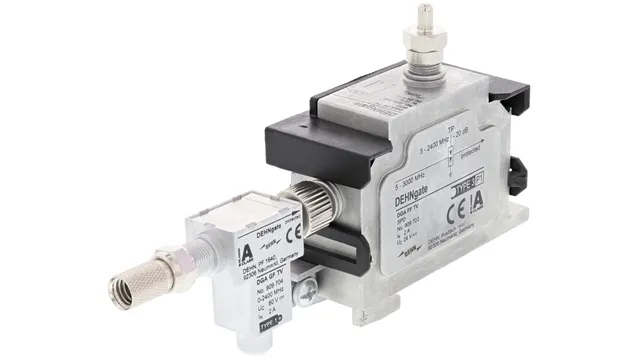

DEHNgate
Adatti per alimentazioni remote con connettori "F" per impianti satellitari ed a banda larga a 75 Ohm. Gli scaricatori sono conformi alle richieste per la schermatura in classe A secondo EN 50 083-2.
900075

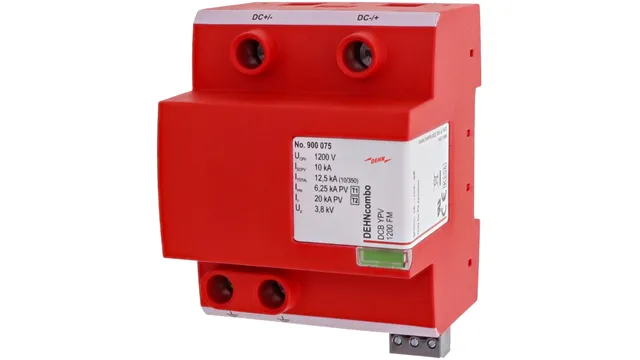

DEHNcombo YPV 1200 FM
Scaricatore combinato multipolare Tipo 1 + Tipo 2 per circuiti elettrici di generatori fotovoltaici DEHNcombo YPV, Tipo 1 + Tipo 2 secondo EN 61643-31 con unità di manovra in corrente continua a 3 stadi.
900439

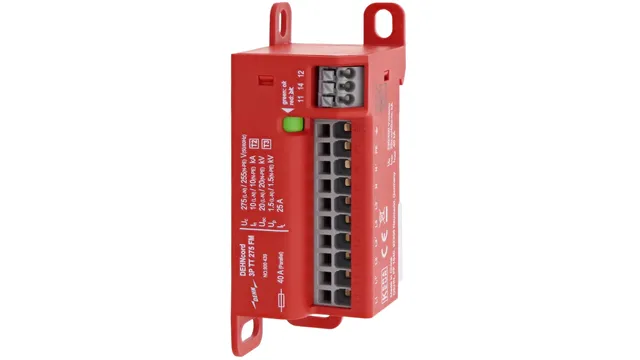

DEHNcord 3P TT 275 FM
Limitatore di sovratensione a tre fasi DEHNcord Tipo 2 + Tipo 3 secondo CEI EN 61643-11, in costruzione compatta per l'impiego in tutti i sistemi d'installazione; montaggio su guida profilata o con asola di fissaggio per spazi molto stretti.
927924
BLITZDUCTORconnect CL2 BE 24
Limitatore di sovratensione combinato compatto, in esecuzione stretta da 6 mm e connessione Push-in con indicazione di stato per la protezione di 2 fili singoli con potenziale di riferimento comune e di interfacce asimmetriche.
929161
DEHNpatch Class EA
Scaricatore combinato universale salvaspazio con larghezza d’installazione di 19 mm e tecnologia di connessione RJ45 con indicatore di stato per una facile manutenzione.

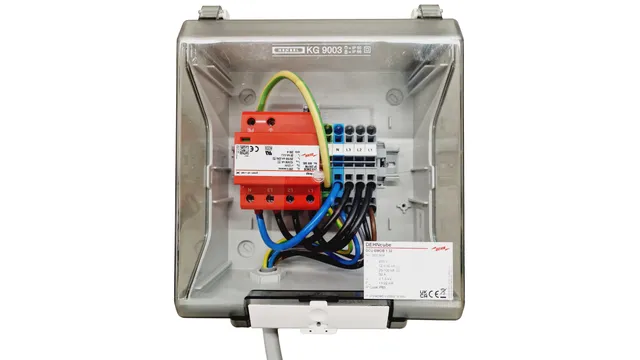

900904
DEHNcube EMOB
Scatola di derivazione dell’alloggiamento DCU EMOB 1 32, tipo 1 + tipo 2, con grado di protezione IP 65, a norma DIN EN IEC 61643-11 e 61439-2, per l’installazione universale a monte della wall box.
900385

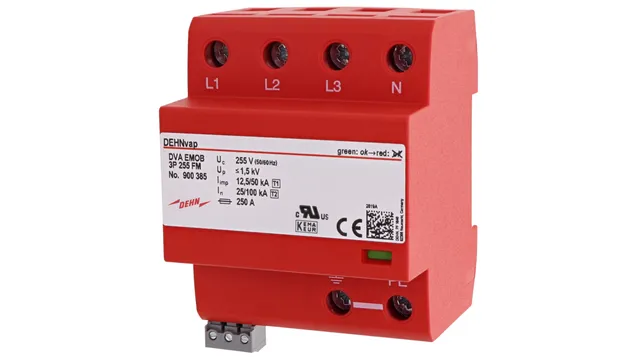

DEHNvap EMOB 3P
Kombi-Ableiter Typ 1 + Typ 2 für den Einsatz in Stromversorgungssystemen für die Ladeinfrastruktur.
909300

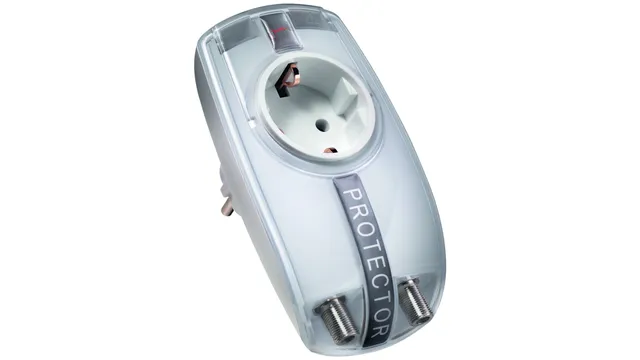

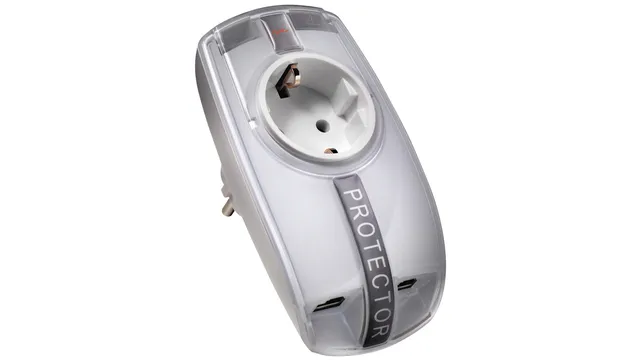

DEHNprotector 230 TV
Kombinierter Überspannungsschutz für die Energie- und Antennenseite eines Fernseh-, Rundfunk- oder SAT-Receivers.
909705
DEHNgate TV
Adatti per alimentazioni remote con connettori "F" per impianti satellitari ed a banda larga a 75 Ohm.
925001

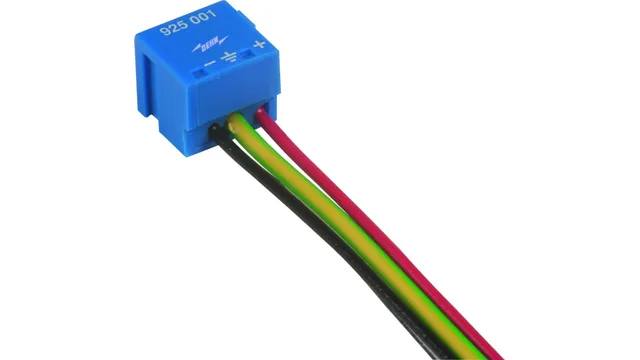

BUStector BT 24
Limitatore di sovratensione in forma costruttiva di un morsetto bus, tarato alla tenuta di apparecchi di sistema KNX / EIB. Omologazione EIBA.

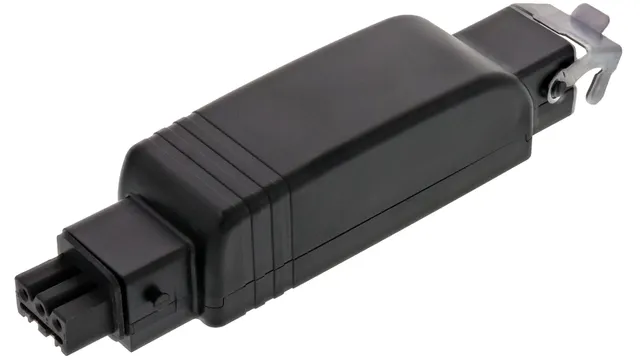

900449
DEHNcord R 3P
Limitatore di sovratensione multipolare DEHNcord R Tipo 2 secondo CEI EN 61643-11, in costruzione molto compatta con collegamento a innesto (STAK 3 / STAS 3) per il montaggio all’esterno con unità di monitoraggio e dispositivo di sezionamento.

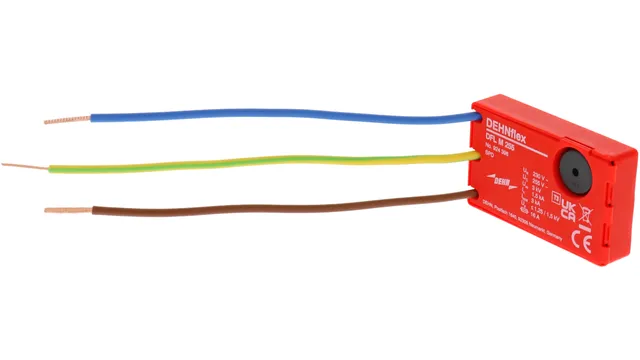

924396
DEHNflex M
Limitatore di sovratensione bipolare DEHNflex, Tipo 3 sec. CEI EN 61643-11,con dispositivo di controllo e di sezionamento. Sicurezza aumentata tramite il circuito di protezione ad Y a prova di scambio. Per la protezione da sovratensioni di apparecchiature elettroniche.
909396
DEHNshield ZP Basic 2 SG TT
Kombi-Ableiter Typ 1 + 2 + 3 für das 40 mm-Sammelschienensystem. Mit integrierter Spannungsversorgung des intelligenten Messsystems, nach VDE-AR-N 4100.
909440
DEHNshield ZP Basic 2 SG TNS
Kombi-Ableiter Typ 1 + 2 + 3 für das 40 mm-Sammelschienensystem. Mit integrierter Spannungsversorgung des intelligenten Messsystems, nach VDE-AR-N 4100.
909499
Anschlussleitung
Zubehör: Für die Spannungsversorgung des intelligenten Messsystems. Für das DEHNshield ZP Basic SG werden 2 Anschlussleitungen benötigt.
942440
DEHNguard MP ACI
Limitatore di sovratensione multipolare DEHNguard MP ACI, tipo 2 secondo la norma EN 61643-11 con combinazione interruttore ACI / spinterometro, costituito da basetta con moduli di protezione a innesto e doppio morsetto di collegamento Push-in adatto a cablaggio in derivazione e passante a "V".
941406

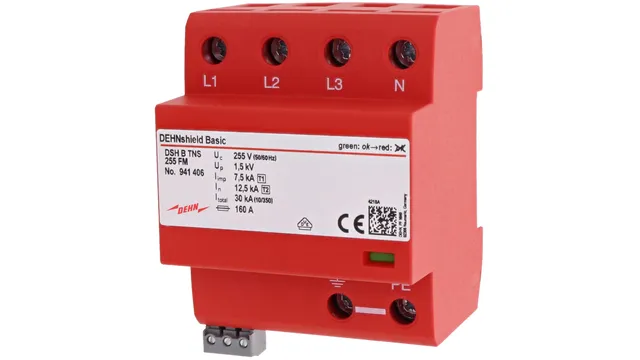

DEHNshield Basic FM TNS
Scaricatore combinato multipolare, DEHNshield Basic, SPD Tipo 1 + Tipo 2 secondo CEI EN 61643-11 su base spinterometrica.
922220
DEHNbox TC B 180
Scaricatore combinato compatto, esecuzione stretta, in scatola in materiale plastico per montaggio a parete con tecnica di collegamento Push-in e indicazione di funzionamento per la protezione di una coppia di fili con separazione galvanica di interfacce simmetriche in particolare per interfacce di telecomunicazione fino a VVDSL e G.fast (fino a 1 Gbit/s).
909703

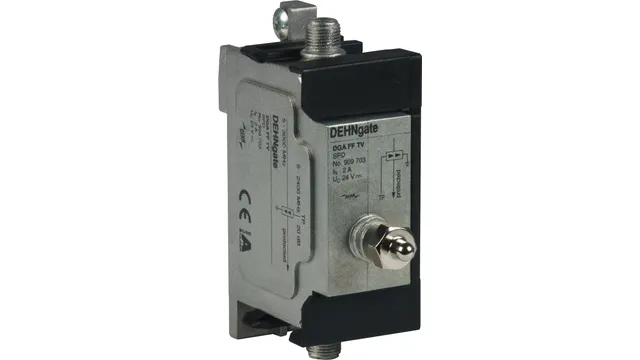

DEHNgate FF TV
Adatti per alimentazioni remote con connettori "F" per impianti satellitari ed a banda larga a 75 Ohm. Gli scaricatori sono conformi alle richieste per la schermatura in classe A secondo EN 50 083-2.
900910

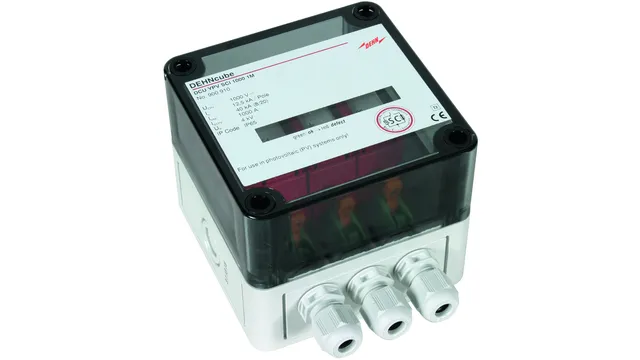

DEHNcube YPV SCI 1000 1M
Typ 2-Ableiter für die DC-Seite sorgt für sicheren Schutz des Wechselrichters im Innen- und Außenbereich. Ideal auch für die Nachrüstung.
900945
Y-Anschlussleitung
Zur einfachen Verdrahtung des DEHNcube YPV. Für einen String werden zwei Y-Anschlusskabel benötigt.
942565
DEHNguard MP YPV 1200 FM
Limitatore di sovratensione multipolare DEHNguard MP YPV, tipo 2 secondo la norma EN 61643-31, costituito da basetta con moduli di protezione a innesto e doppio morsetto di collegamento Push-In adatto a cablaggio in derivazione e passante a "V".

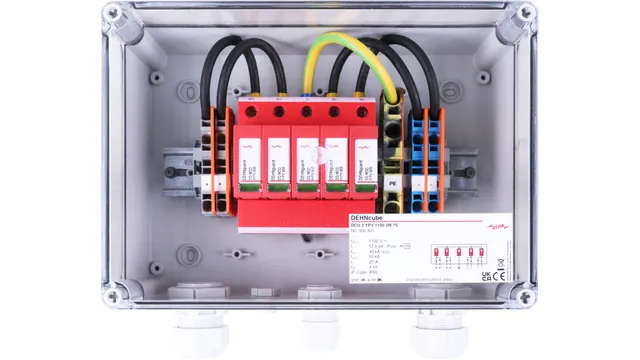

900921
DEHNcube 2 YPV 1100 2M 1S
Anschlussfertige Systemlösung mit integriertem Überspannungs-Ableiter Typ 2 und Push-in-Doppelklemmen zum Schutz der DC-Seite des Wechselrichters.
900439
DEHNcord 3P TT 275 FM
Limitatore di sovratensione a tre fasi DEHNcord Tipo 2 + Tipo 3 secondo CEI EN 61643-11, in costruzione compatta per l'impiego in tutti i sistemi d'installazione; montaggio su guida profilata o con asola di fissaggio per spazi molto stretti.
927924
BLITZDUCTORconnect CL2 BE 24
Limitatore di sovratensione combinato compatto, in esecuzione stretta da 6 mm e connessione Push-in con indicazione di stato per la protezione di 2 fili singoli con potenziale di riferimento comune e di interfacce asimmetriche.
900901

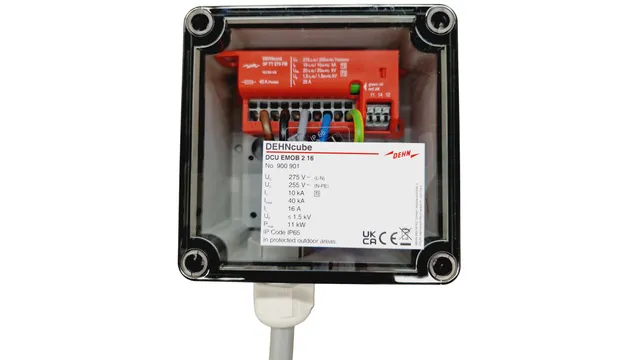

DEHNcube EMOB 11 kW
Scatola di derivazione dell’alloggiamento DCU EMOB 2 16, tipo 2 + tipo 3, con grado di protezione IP 65, a norma DIN EN IEC 61643-11 e 61439-2, per l’installazione universale a monte della wall box.
900905

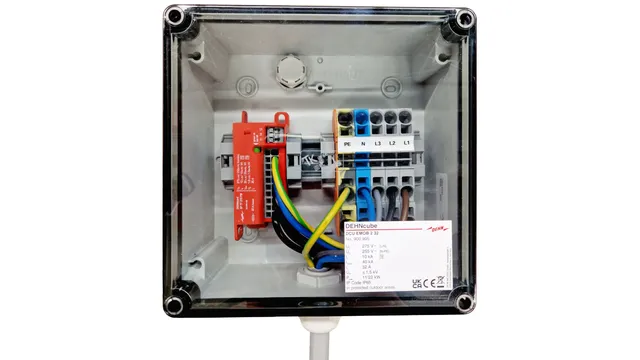

DEHNcube EMOB 2 32
Scatola di derivazione dell’alloggiamento DCU EMOB 2 32, tipo 2 + tipo 3, con grado di protezione IP 65, a norma DIN EN IEC 61643-11 e 61439-2, per l’installazione universale a monte della wall box.
929161
DEHNpatch Class EA
Scaricatore combinato universale salvaspazio con larghezza d’installazione di 19 mm e tecnologia di connessione RJ45 con indicatore di stato per una facile manutenzione.
909705
DEHNgate TV
Adatti per alimentazioni remote con connettori "F" per impianti satellitari ed a banda larga a 75 Ohm.
925001
BUStector BT 24
Limitatore di sovratensione in forma costruttiva di un morsetto bus, tarato alla tenuta di apparecchi di sistema KNX / EIB. Omologazione EIBA.
900449
DEHNcord R 3P
Limitatore di sovratensione multipolare DEHNcord R Tipo 2 secondo CEI EN 61643-11, in costruzione molto compatta con collegamento a innesto (STAK 3 / STAS 3) per il montaggio all’esterno con unità di monitoraggio e dispositivo di sezionamento.
