Überspannungs-schutz fürs Einfamilienhaus
Da moderne Einfamilienhäuser zunehmend elektrischer werden, ist Überspannungsschutz besonders wichtig. Ein wirksames Überspannungsschutzkonzept schützt elektrische bzw. elektronische Systeme und Geräte vor Schäden in Folge von zu hohen Spannungen. Dabei wird die gefährliche Störenergie stufenweise auf ein unbedenkliches Niveau reduziert. So sind Photovoltaikanlage, die Wallbox in der Garage und die smarte Haustechnik sicher geschützt.
Der richtige Weg zu normgerechtem Überspannungsschutz für Einfamilienhäuser.
Nach OVE E 8101 Abschnitt 443 sind Überspannungsschutzmaßnahmen für die Stromversorgungsleitung verpflichtend. Der Installationsort für den Überspannungsschutz sollte so nah wie möglich am Gebäudeeintritt gewählt werden.
Sie müssen Überspannungsableiter für alle eingeführten elektrischen Leitungen und damit auch für Internet-, Telefon- und Breitbandkabel-Leitungen einsetzen, um ein sicheres und wirksames Überspannungsschutzkonzept zu erreichen. Schützen Sie darüber hinaus die PV-Anlage, die Ladeinfrastruktur fürs Elektroauto, die Wärmepumpe und alle weiteren Endgeräte. Empfohlen sind weitere Schutzgeräte, wenn die Leitungslänge zwischen Überspannungsschutzgerät und dem zu schützenden Endgerät mehr als 10 m beträgt.
Für den Rundum-Schutz empfehlen wir die Installation eines äußeren Blitzschutzsystems. Ist ein äußerer Blitzschutz vorhanden, müssen die Blitzschutzgeräte am Gebäudeeintritt auf hohe Blitzstoßströme dimensioniert werden. Denken Sie außerdem bei der Erdungsanlage auf die Anschlussfahnen zum Anschluss des äußeren Blitzschutzsystems.
942440
DEHNguard MP ACI
Limitatore di sovratensione multipolare DEHNguard MP ACI, tipo 2 secondo la norma EN 61643-11 con combinazione interruttore ACI / spinterometro, costituito da basetta con moduli di protezione a innesto e doppio morsetto di collegamento Push-in adatto a cablaggio in derivazione e passante a "V".
941406
DEHNshield Basic FM TNS
Scaricatore combinato multipolare, DEHNshield Basic, SPD Tipo 1 + Tipo 2 secondo CEI EN 61643-11 su base spinterometrica.
922220
DEHNbox TC B 180
Scaricatore combinato compatto, esecuzione stretta, in scatola in materiale plastico per montaggio a parete con tecnica di collegamento Push-in e indicazione di funzionamento per la protezione di una coppia di fili con separazione galvanica di interfacce simmetriche in particolare per interfacce di telecomunicazione fino a VVDSL e G.fast (fino a 1 Gbit/s).
909703
DEHNgate FF TV
Adatti per alimentazioni remote con connettori "F" per impianti satellitari ed a banda larga a 75 Ohm. Gli scaricatori sono conformi alle richieste per la schermatura in classe A secondo EN 50 083-2.
900910

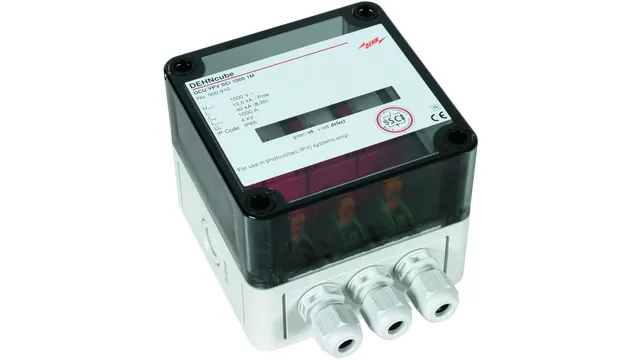

DEHNcube YPV SCI 1000 1M
Limitatore di sovratensione multipolare DEHNcube YPV SCI 1000 1M con grado di protezione IP65. Tipo 2 secondo la norma EN 61643-31 per la protezione di 1 ingresso MPP.
900945
Y-Anschlussleitung
Zur einfachen Verdrahtung des DEHNcube YPV. Für einen String werden zwei Y-Anschlusskabel benötigt.
942565
DEHNguard MP YPV 1200 FM
Limitatore di sovratensione multipolare DEHNguard MP YPV, tipo 2 secondo la norma EN 61643-31, costituito da basetta con moduli di protezione a innesto e doppio morsetto di collegamento Push-In adatto a cablaggio in derivazione e passante a "V".
900921
DEHNcube 2 YPV 1100 2M 1S
Generatoranschlusskasten für PV-Systeme bis zu 1100 V DC zum Schutz von MPP-Eingängen und je einem String. Mit Überspannungsschutz und Push-in-Klemmen für Ein- und Ausgang.
953200
DEHNrail M 2P
Limitatore di sovratensione bipolare DEHNrail modular, Tipo 3 sec.CEI EN 61643-11, composto da elemento base e modulo di protezione innestabile. Elevata capacità di scarica tramite combinazione di potenti varistori all'ossido di zinco / spinterometri.
927924
BLITZDUCTORconnect CL2 BE 24
Limitatore di sovratensione combinato compatto, in esecuzione stretta da 6 mm e connessione Push-in con indicazione di stato per la protezione di 2 fili singoli con potenziale di riferimento comune e di interfacce asimmetriche.
900439
DEHNcord 3P TT 275 FM
Limitatore di sovratensione a tre fasi DEHNcord Tipo 2 + Tipo 3 secondo CEI EN 61643-11, in costruzione compatta per l'impiego in tutti i sistemi d'installazione; montaggio su guida profilata o con asola di fissaggio per spazi molto stretti.
900901
DEHNcube EMOB 2 16
Scatola di derivazione dell’alloggiamento DCU EMOB 2 16, tipo 2 + tipo 3, con grado di protezione IP 65, a norma DIN EN IEC 61643-11 e 61439-2, per l’installazione universale a monte della wall box.
900905
DEHNcube EMOB 2 32
Scatola di derivazione dell’alloggiamento DCU EMOB 2 32, tipo 2 + tipo 3, con grado di protezione IP 65, a norma DIN EN IEC 61643-11 e 61439-2, per l’installazione universale a monte della wall box.
929161
DEHNpatch Class EA
Scaricatore combinato universale salvaspazio con larghezza d’installazione di 19 mm e tecnologia di connessione RJ45 con indicatore di stato per una facile manutenzione.
909706
DEHNgate FF5 TV
Limitatori di sovratensione a 5 moduli con connettori F per impianti satellitari 75 Ohm. Il limitatore corrisponde ai requisiti elevati di schermatura della classe A secondo EN 50 083-2.
925001
BUStector BT 24
Limitatore di sovratensione in forma costruttiva di un morsetto bus, tarato alla tenuta di apparecchi di sistema KNX / EIB. Omologazione EIBA.
900449
DEHNcord R 3P
Limitatore di sovratensione multipolare DEHNcord R Tipo 2 secondo CEI EN 61643-11, in costruzione molto compatta con collegamento a innesto (STAK 3 / STAS 3) per il montaggio all’esterno con unità di monitoraggio e dispositivo di sezionamento.
924396
DEHNflex M
Limitatore di sovratensione bipolare DEHNflex, Tipo 3 sec. CEI EN 61643-11,con dispositivo di controllo e di sezionamento. Sicurezza aumentata tramite il circuito di protezione ad Y a prova di scambio. Per la protezione da sovratensioni di apparecchiature elettroniche.
941316
DEHNshield Basic FM TT
Alternative für Nachrüstung: Kombi-Ableiter für die Hutschienenmontage.

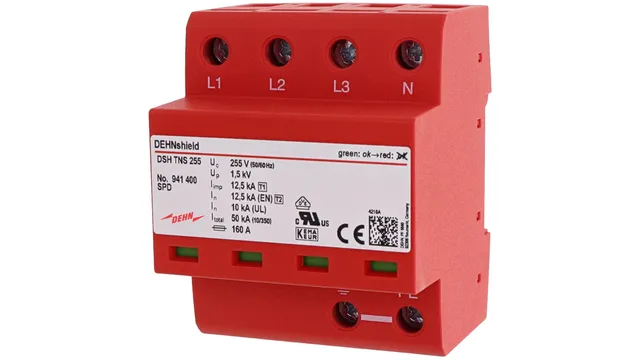

941400
DEHNshield TNS
Scaricatore combinato multipolare, DEHNshield, SPD Tipo 1 + Tipo 2 secondo EN 61643-11 su base spinterometrica ed ottimizzato nell'applicazione.
922220
DEHNbox TC B 180
Scaricatore combinato compatto, esecuzione stretta, in scatola in materiale plastico per montaggio a parete con tecnica di collegamento Push-in e indicazione di funzionamento per la protezione di una coppia di fili con separazione galvanica di interfacce simmetriche in particolare per interfacce di telecomunicazione fino a VVDSL e G.fast (fino a 1 Gbit/s).

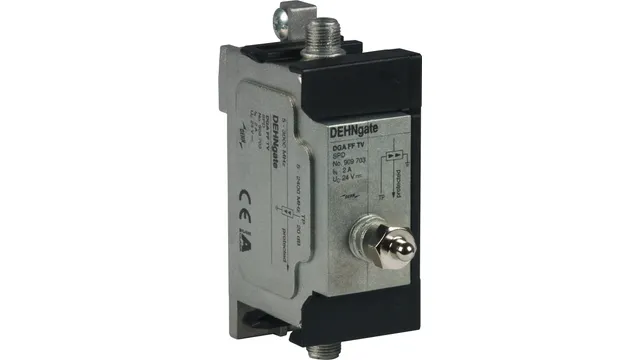

909703
DEHNgate FF TV
Adatti per alimentazioni remote con connettori "F" per impianti satellitari ed a banda larga a 75 Ohm. Gli scaricatori sono conformi alle richieste per la schermatura in classe A secondo EN 50 083-2.
900910
DEHNcube YPV SCI 1000 1M
Typ 2-Ableiter für die DC-Seite sorgt für sicheren Schutz des Wechselrichters im Innen- und Außenbereich. Ideal auch für die Nachrüstung.
900945
Y-Anschlussleitung
Zur einfachen Verdrahtung des DEHNcube YPV. Für einen String werden zwei Y-Anschlusskabel benötigt.
942565
DEHNguard MP YPV 1200 FM
Limitatore di sovratensione multipolare DEHNguard MP YPV, tipo 2 secondo la norma EN 61643-31, costituito da basetta con moduli di protezione a innesto e doppio morsetto di collegamento Push-In adatto a cablaggio in derivazione e passante a "V".
900921
DEHNcube 2 YPV 1100 2M 1S
Der Überspannungs-Ableiter Typ 2 verfügt über eine praktische Push-in-Doppelklemme und erleichtert als verdrahtungsfertige Kompletteinheit die Installation.
953200
DEHNrail M 2P
Limitatore di sovratensione bipolare DEHNrail modular, Tipo 3 sec.CEI EN 61643-11, composto da elemento base e modulo di protezione innestabile. Elevata capacità di scarica tramite combinazione di potenti varistori all'ossido di zinco / spinterometri.

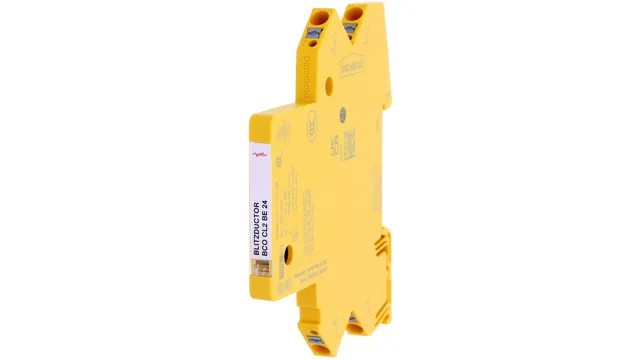

927924
BLITZDUCTORconnect CL2 BE 24
Limitatore di sovratensione combinato compatto, in esecuzione stretta da 6 mm e connessione Push-in con indicazione di stato per la protezione di 2 fili singoli con potenziale di riferimento comune e di interfacce asimmetriche.
900439
DEHNcord 3P TT 275 FM
Limitatore di sovratensione a tre fasi DEHNcord Tipo 2 + Tipo 3 secondo CEI EN 61643-11, in costruzione compatta per l'impiego in tutti i sistemi d'installazione; montaggio su guida profilata o con asola di fissaggio per spazi molto stretti.
900901
DEHNcube EMOB
Scatola di derivazione dell’alloggiamento DCU EMOB 2 16, tipo 2 + tipo 3, con grado di protezione IP 65, a norma DIN EN IEC 61643-11 e 61439-2, per l’installazione universale a monte della wall box.
900905
DEHNcube EMOB
Scatola di derivazione dell’alloggiamento DCU EMOB 2 32, tipo 2 + tipo 3, con grado di protezione IP 65, a norma DIN EN IEC 61643-11 e 61439-2, per l’installazione universale a monte della wall box.
929161
DEHNpatch Class EA
Scaricatore combinato universale salvaspazio con larghezza d’installazione di 19 mm e tecnologia di connessione RJ45 con indicatore di stato per una facile manutenzione.

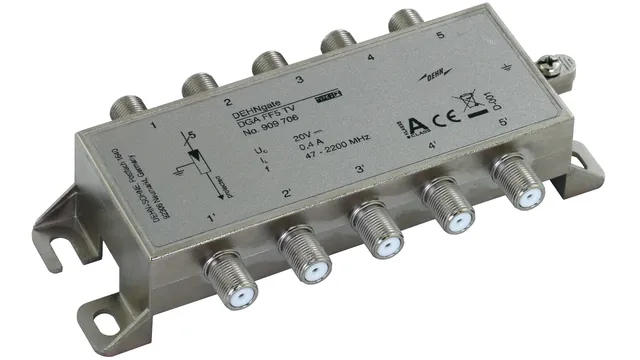

909706
DEHNgate FF5 TV
Limitatori di sovratensione a 5 moduli con connettori F per impianti satellitari 75 Ohm. Il limitatore corrisponde ai requisiti elevati di schermatura della classe A secondo EN 50 083-2.

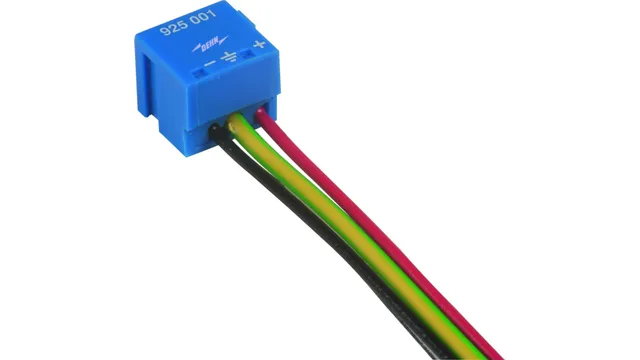

925001
BUStector BT 24
Limitatore di sovratensione in forma costruttiva di un morsetto bus, tarato alla tenuta di apparecchi di sistema KNX / EIB. Omologazione EIBA.

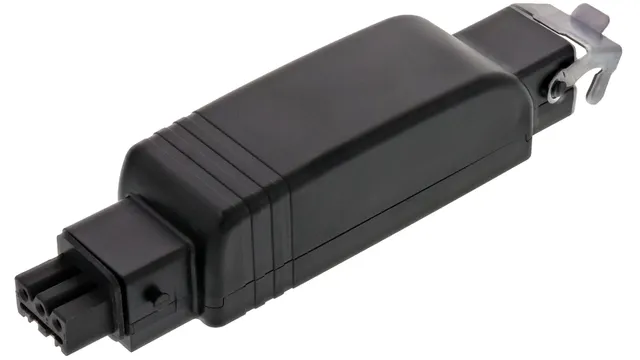

900449
DEHNcord R 3P
Limitatore di sovratensione multipolare DEHNcord R Tipo 2 secondo CEI EN 61643-11, in costruzione molto compatta con collegamento a innesto (STAK 3 / STAS 3) per il montaggio all’esterno con unità di monitoraggio e dispositivo di sezionamento.
924396
DEHNflex M
Limitatore di sovratensione bipolare DEHNflex, Tipo 3 sec. CEI EN 61643-11,con dispositivo di controllo e di sezionamento. Sicurezza aumentata tramite il circuito di protezione ad Y a prova di scambio. Per la protezione da sovratensioni di apparecchiature elettroniche.
DEHNselect Wohngebäude
Mit DEHNselect Wohngebäude wählen Sie ganz unkompliziert den normenkonformen Überspannungsschutz für Ihr Projekt aus. Finden Sie hier in wenigen Schritten die benötigten Lösungen für Ihr Ein- oder Mehrfamilienhaus - egal ob Neubau, Umbau oder Modernisierung.
DEHNselect starten
Überspannungsschutz im Einfamilienhaus nachrüsten
Genau jetzt rüsten viele ihr Einfamilienhaus mit einer Wallbox, einer PV-Anlage oder einem klimafreundlichen Wärmesystem nach. Wichtig dabei: Auch die elektrische Anlage muss an die zukünftigen Herausforderungen angepasst werden.
Mehr zu NachrüstungDownloads
Nutzen Sie den Filter, um schneller zu Ihrem Thema zu finden. Wenn Sie weitere Informationen benötigen, helfen wir Ihnen gerne weiter.
| Auswahlhilfe | Schutzgeräte für Wohn- und Zweckgebäude | Blitzstrom- und Überspannungs-Schutzgeräte für Wohn- und Zweckgebäude ohne äußeren / mit äußerem Blitzschutz | .pdf 539 KB |
| Auswahlhilfe | Schutzkonzept für PV-Anlagen | Schutzgeräte für Überspannungsschutz, Potentialausgleich und Erdung | .pdf 521 KB |
| Auswahlhilfe | Schutzkonzept für Ladeinfrastruktur | Schutzgeräte für Neubau und Nachrüstung | .pdf 751 KB |
| Broschüre | Wohngebäude optimal schützen | Lösungen für Blitz- und Überspannungsschutz bei Neubau und Renovierung | .pdf 19 MB |
| Flyer | DEHNguard MP | Der Überspannungs-Ableiter Typ 2+3 mit Push-in-Doppelklemmen | .pdf 552 KB |
