Äußerer Blitzschutz fürs Mehrfamilienhaus
Ein äußerer Blitzschutz bildet ein sicheres Zelt über dem Mehrfamilienhaus aus. Er fängt den Blitz mit einer Fangeinrichtung ein, leitet ihn über Ableitungen sicher ab und verteilt den Blitzstrom über die Erdungsanlage im Erdreich. Auf diese Weise werden Funkenüberschläge und mögliche Brände verhindert und Personen geschützt.
Gut zu wissen: Ein vollständiges Blitzschutzsystem besteht aus dem äußeren und inneren Blitzschutz. So schützen Sie ganzheitlich und vermeiden Sicherheitslücken.
Der richtige Weg zum äußeren Blitzschutz für Mehrfamilienhäuser.
Sie planen, errichten oder prüfen Blitzschutzanlagen für Mehrfamilienhäuser? Dann beachten Sie die normativen Vorgaben der Blitzschutznorm ÖVE/ÖNORM EN 62305-3 zum Schutz von baulichen Anlagen und Personen. Eine äußere Blitzschutzanlage besteht aus mehreren Säulen:
Fangeinrichtung (z.B. Fangstangen) auf dem Dach
Äquivalenter Trennungsabstand zwischen der Fangeinrichtung und den zu schützenden Anlagen auf dem Dach
Ableitungseinrichtung an oder in der Wand
Erdungsanlage mit entsprechenden Anschlusspunkten
Blitzschutz-Potentialausgleich bzw. innerer Blitzschutz
Die einzelnen Bausteine und deren Ausführung einer äußeren Blitzschutzanlage sind abhängig von verschiedenen Informationen rund um das Gebäude (z.B. Gebäudemaße, Dachaufbauten, etc.). Die Ausführung muss deshalb individuell an die Gegebenheiten vor Ort abgestimmt werden.
Bei uns finden Sie ein umfangreiches Produktsortiment von der Fangeinrichtung über die Ableitung bis hin zur Erdeinführung inklusive der erforderlichen Halter und Klemmen.
840018
Aste di captazione Ø 16 mm
Asta di captazione tubolare con riduzione di diametro (1000 mm), esecuzione aleggera bombata per la protezione di costruzioni su tetto, camini ecc., specialmente per zoccolo in cemento (17 Kg) con cuneo o per il fissaggio con cavallotti / distanziatori.

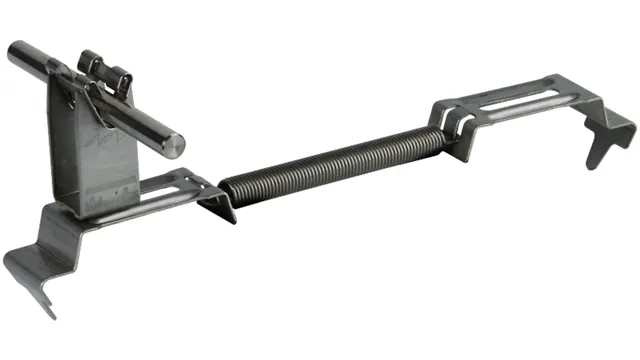

206249
Staffa portafilo per tetti con molla SPANNgrip
Staffa portafilo per tetti SPANNgrip per il fissaggio di captatori sul coppo ad es. di tetti in tegole.

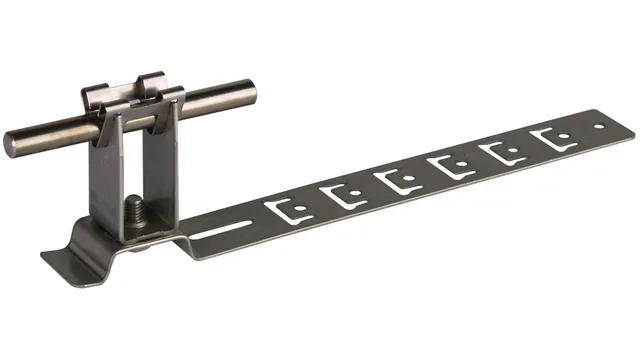

206309
Staffa portafilo per tetti con montante punzonato
Staffa portafilo per tetti UNIgrip con montante punzonato per il fissaggio di captatori e calate per tetti piani.

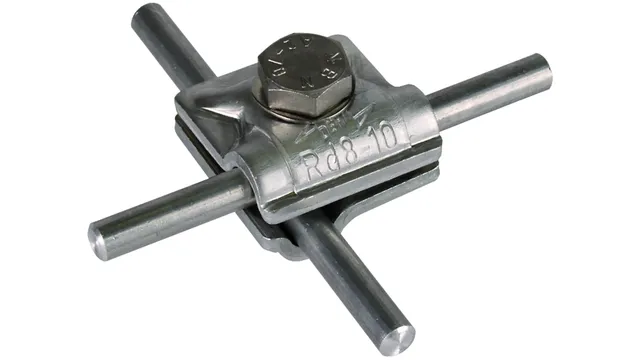

390551

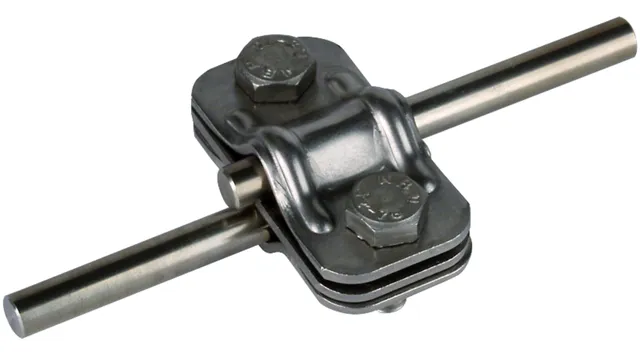

Morsetto MV
Morsetto di collegamento multiuso secondo CEI EN 62561-1, per l'applicazione universale per connessioni a croce, a "T" e parallele di conduttori tondi.

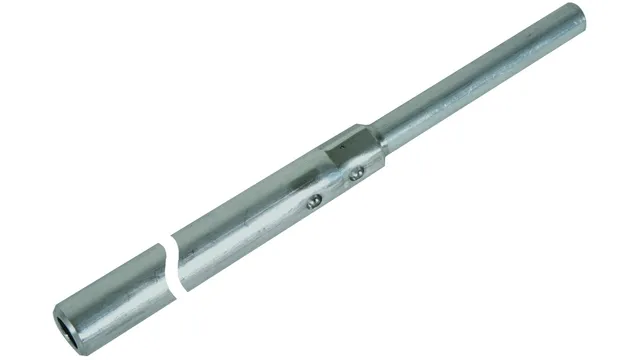

103410
Asta di captazione tubolare Ø 16 mm
Asta di captazione tubolare con riduzione di diametro (1000 mm), esecuzione leggera bombata per la protezione di costruzioni su tetto, camini ecc., specialmente per zoccolo in cemento (17 Kg) con cuneo o per il fissaggio con cavallotti / distanziatori.

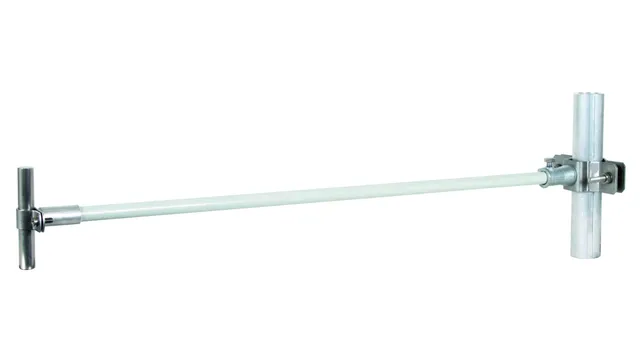

106225
Distanziatori DEHNiso
Distanziatore per aste di captazione per il rispetto della distanza di sicurezza secondo CEI EN 62305-3 (CEI 81-10/3). Distanziatore in vetroresina (PRFV) D16 mm, stabilizzato ai raggi UV, colore grigio chiaro, coefficiente di materiale km = 0,7.

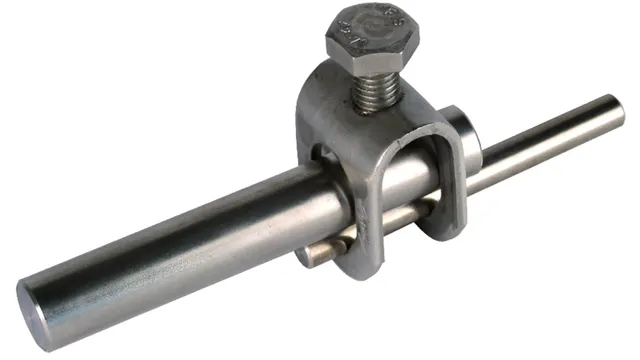

380029
Morsetto per asta
Morsetto di collegamento multiuso secondo CEI EN 62561-1, per l'applicazione universale per connessioni a croce, a "T" e parallele di conduttori tondi.

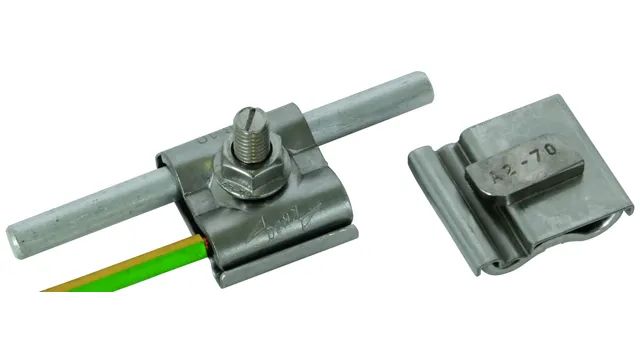

540249

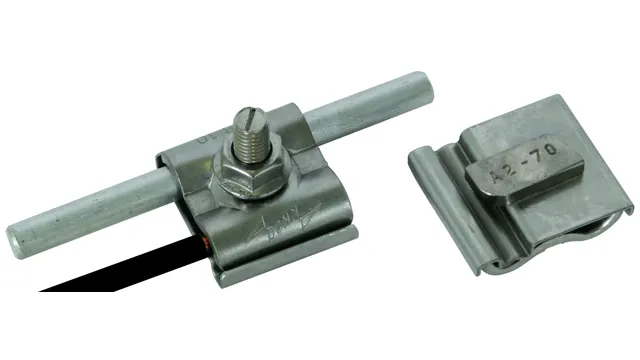

Morsetti di messa a terra UNI
Morsetto di messa a terra conforme alla norma DIN EN 62561-1, per l'integrazione di sistemi di montaggio, ad es. di impianti FV, nel collegamento equipotenziale funzionale/messa a terra funzionale (colore del conduttore ev. nero) e collegamento equipotenziale antifulmine a norma DIN EN 62305-3 (VDE 0185-305-3).

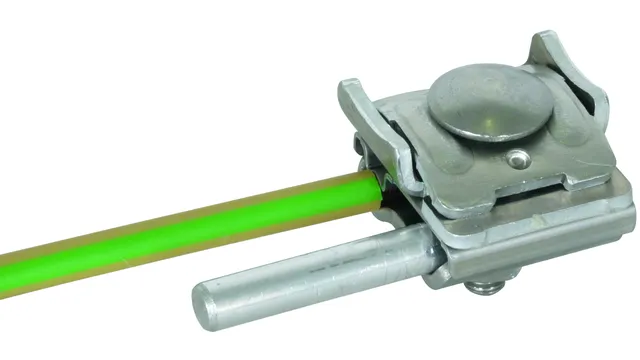

365250
Morsetto di sezionamento UNI
Morsetto UNI conforme alla norma SN EN 62561-1 per l'integrazione di sistemi di montaggio, ad esempio impianti fotovoltaici, nel collegamento equipotenziale funzionale e di protezione dai fulmini.

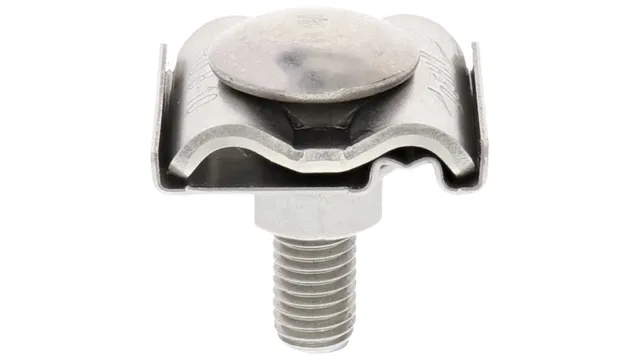

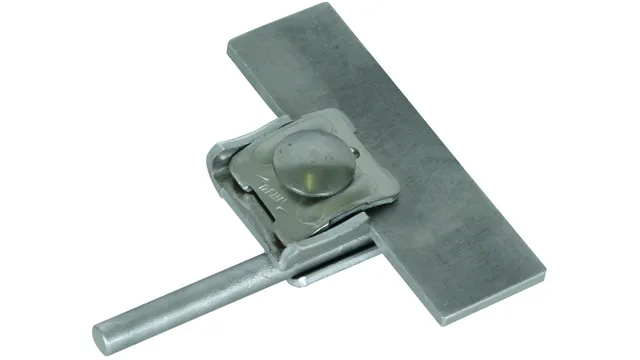

540263
Morsetti di messa a terra UNI
Morsetto di messa a terra per integrazione di parti dell’impianto nel collegamento equipotenziale funzionale, nel collegamento equipotenziale antifulmine o nella messa a terra funzionale. Piastra di contatto con cavallotto doppio di fissaggio.
365031
Morsetto scanalato
Morsetto scanalato secondo CEI EN 62561-1 per il collegamento di conduttori tondi con scanalature. Esecuzione con cavallotto di fissaggio, posa del conduttore longitudinale o trasversale.
377006
Cavallotto di ponticellamento
Cavallotto di ponticellamento secondo CEI EN 62561-1, per il collegamento e la connessione di rivestimenti metallici mediante rivetti oppure viti. Esecuzione corta con foro centrale.

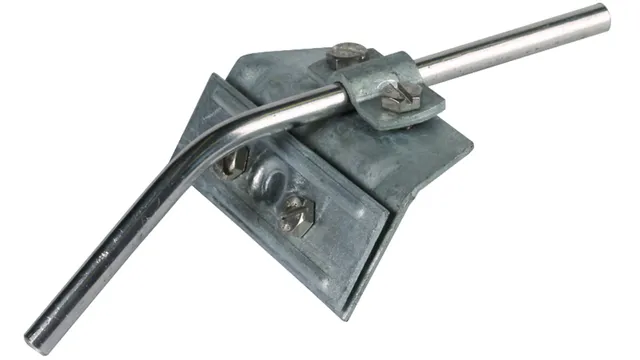

343000
Morsetto per griglia fermaneve
Morsetto per griglia fermaneve secondo CEI EN 62561-1 per il collegamento di conduttori tondi di griglie fermaneve.
339111
Morsetto per grondaia con vite unica
Morsetto per grondaia secondo CEI EN 62561-1 per il collegamento di conduttori tondi con il bordo della grondaia.
274160
Staffa portafilo DEHNhold
Staffa portafilo DEHNhold con cavallotto a fessura per il fissaggio di conduttori piatti. Utilizzabile per diversi materiali ad es. Al, INOX, Fe/tZn e Cu, posa fisa del conduttore.
200069
Staffa portafilo per pluviali
Staffa portafilo per la posa di calate su pluviali. Esecuzione tipo PS senza vite, con stampigliature per pinza, posa fissa del conduttore.
480003
Targhette per numero scrivibili
Targhetta di numerazione per l'indicazione dei punti di sezionamento. Esecuzione senza numero per conduttori tondi e piatti.

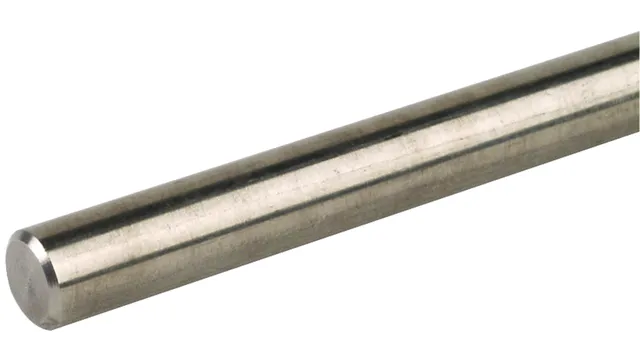

860115

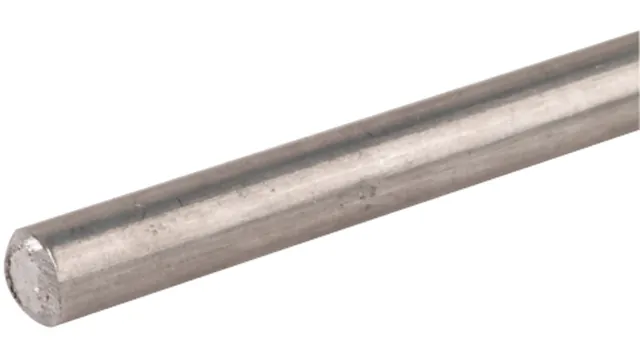

Conduttori tondi
Conduttore tondo secondo CEI EN 62561-2, come linguetta di connessione, per il collegamento delle calate all'impianto di terra, in acciaio inossidabile INOX (AISI 316).
