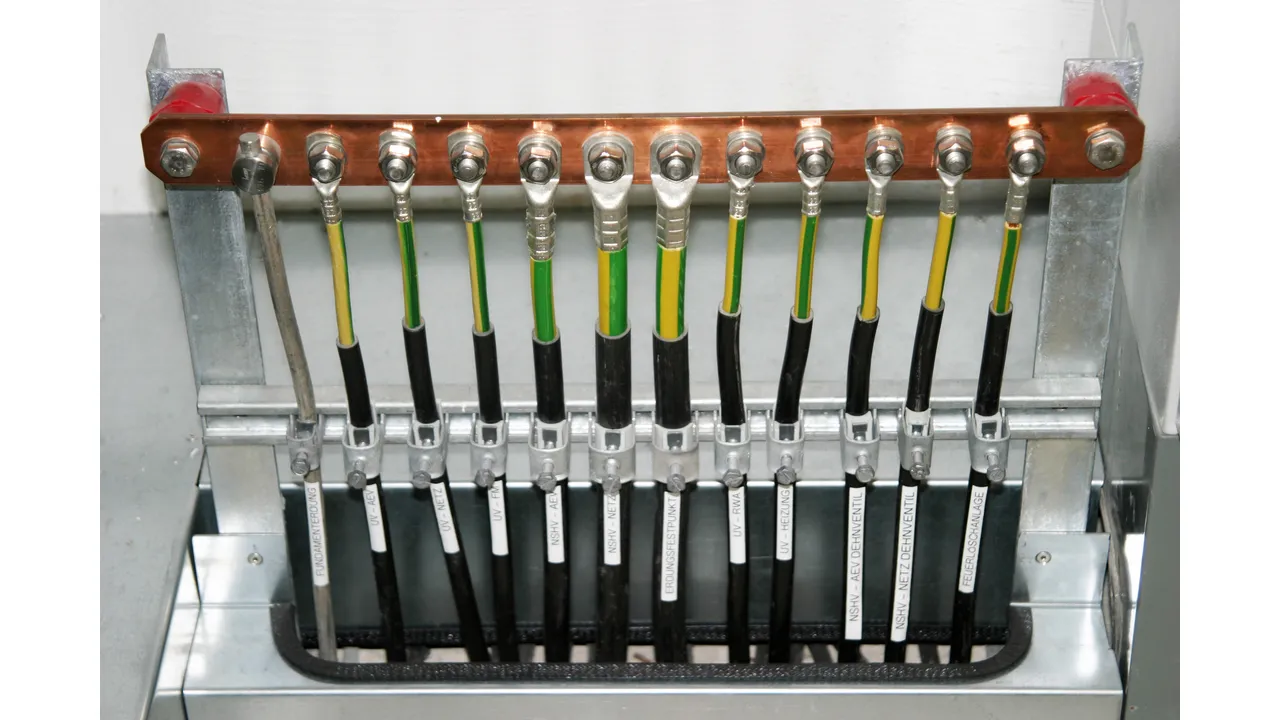

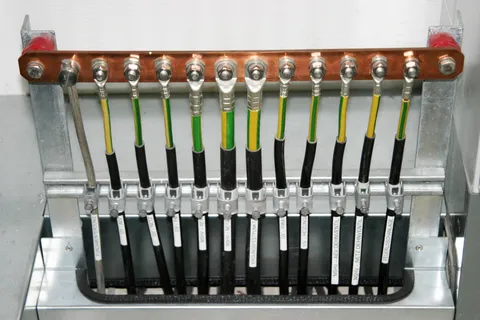

Barres de liaison équipotentielle – Industrie
:quality(98)/www.dehn.at/store/f/57566217/HDVORSCHAU/472237a0002.jpg)
:quality(98)/www.dehn.at/store/f/57566217/HDVORSCHAU/472237a0002.jpg)
Également pour l’utilisation dans les zones EX 2/22 (vis protégées contre l’auto-desserrage).
Version :
– Avec rondelle élastique
– Isolant UP (thermodurcissable, rouge) avec filetage M10
– Résistant aux UV, non halogéné
Art.-Nr. 472207 PAS I 6AP M10 CU
GTIN 4013364090927, Zolltarifnr. (EU): 85359000, Bruttogewicht: 964.00 g, VPE: 1.00 pièce(s)
:quality(98)/www.dehn.at/store/f/57566230/HDVORSCHAU/472207.jpg)
:quality(98)/www.dehn.at/store/f/57566230/HDVORSCHAU/472207.jpg)
:quality(98)/www.dehn.at/store/f/57566231/HDVORSCHAU/472207m_D.jpg)
:quality(98)/www.dehn.at/store/f/57566231/HDVORSCHAU/472207m_D.jpg)
Technische Daten
| Nombre - raccordements | 6 |
| Matériau | Cu |
| Dimensions (l x b x t1) | 295 x 40 x 5 mm |
| Section | 200 mm2 |
| Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C) | 39 kA |
| Vis | di M10 x 25 mm |
| Matériau - vis / écrou | INOX |
| Version | avec rondelle Grower |
| Matériau - isolant | UP |
| Normes | NF EN 62561-1 |
| *) Pour l'affectation exacte, voir le certificat de test. | |
Art.-Nr. 472209 PAS I 6AP M10 V2A
GTIN 4013364090934, Zolltarifnr. (EU): 85359000, Bruttogewicht: 1.01 kg, VPE: 1.00 pièce(s)
:quality(98)/www.dehn.at/store/f/57566296/HDVORSCHAU/472209.jpg)
:quality(98)/www.dehn.at/store/f/57566296/HDVORSCHAU/472209.jpg)
:quality(98)/www.dehn.at/store/f/57566297/HDVORSCHAU/472207m_D.jpg)
:quality(98)/www.dehn.at/store/f/57566297/HDVORSCHAU/472207m_D.jpg)
Technische Daten
| Nombre - raccordements | 6 |
| Matériau | INOX |
| Dimensions (l x b x t1) | 295 x 40 x 6 mm |
| Section | 240 mm2 |
| Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C) | 8,9 kA |
| Vis | di M10 x 25 mm |
| Matériau - vis / écrou | INOX |
| Version | avec rondelle Grower |
| Matériau - isolant | UP |
| Normes | NF EN 62561-1 |
| *) Pour l'affectation exacte, voir le certificat de test. | |
Art.-Nr. 472227 PAS I 8AP M10 CU
GTIN 4013364096424, Zolltarifnr. (EU): 85359000, Bruttogewicht: 1.14 kg, VPE: 1.00 pièce(s)
Vorgänger:quality(98)/www.dehn.at/store/f/57566310/HDVORSCHAU/472227.jpg)
:quality(98)/www.dehn.at/store/f/57566310/HDVORSCHAU/472227.jpg)
:quality(98)/www.dehn.at/store/f/57566311/HDVORSCHAU/472227m_D.jpg)
:quality(98)/www.dehn.at/store/f/57566311/HDVORSCHAU/472227m_D.jpg)
Technische Daten
| Nombre - raccordements | 8 |
| Matériau | Cu |
| Dimensions (l x b x t1) | 365 x 40 x 5 mm |
| Section | 200 mm2 |
| Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C) | 39 kA |
| Vis | di M10 x 25 mm |
| Matériau - vis / écrou | INOX |
| Version | avec rondelle Grower |
| Matériau - isolant | UP |
| Normes | NF EN 62561-1 |
| *) Pour l'affectation exacte, voir le certificat de test. | |
Art.-Nr. 472229 PAS I 8AP M10 V2A
GTIN 4013364096431, Zolltarifnr. (EU): 85359000, Bruttogewicht: 1.18 kg, VPE: 1.00 pièce(s)
:quality(98)/www.dehn.at/store/f/57566321/HDVORSCHAU/472229.jpg)
:quality(98)/www.dehn.at/store/f/57566321/HDVORSCHAU/472229.jpg)
:quality(98)/www.dehn.at/store/f/57566322/HDVORSCHAU/472227m_D.jpg)
:quality(98)/www.dehn.at/store/f/57566322/HDVORSCHAU/472227m_D.jpg)
Technische Daten
| Nombre - raccordements | 8 |
| Matériau | INOX |
| Dimensions (l x b x t1) | 365 x 40 x 6 mm |
| Section | 240 mm2 |
| Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C) | 8,9 kA |
| Vis | di M10 x 25 mm |
| Matériau - vis / écrou | INOX |
| Version | avec rondelle Grower |
| Matériau - isolant | UP |
| Normes | NF EN 62561-1 |
| *) Pour l'affectation exacte, voir le certificat de test. | |
Art.-Nr. 472217 PAS I 10AP M10 CU
GTIN 4013364090941, Zolltarifnr. (EU): 85359000, Bruttogewicht: 1.35 kg, VPE: 1.00 pièce(s)
:quality(98)/www.dehn.at/store/f/57566334/HDVORSCHAU/472217.jpg)
:quality(98)/www.dehn.at/store/f/57566334/HDVORSCHAU/472217.jpg)
:quality(98)/www.dehn.at/store/f/57566335/HDVORSCHAU/472217m_D.jpg)
:quality(98)/www.dehn.at/store/f/57566335/HDVORSCHAU/472217m_D.jpg)
Technische Daten
| Nombre - raccordements | 10 |
| Matériau | Cu |
| Dimensions (l x b x t1) | 435 x 40 x 5 mm |
| Section | 200 mm2 |
| Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C) | 39 kA |
| Vis | di M10 x 25 mm |
| Matériau - vis / écrou | INOX |
| Version | avec rondelle Grower |
| Matériau - isolant | UP |
| Normes | NF EN 62561-1 |
| *) Pour l'affectation exacte, voir le certificat de test. | |
Art.-Nr. 472219 PAS I 10AP M10 V2A
GTIN 4013364090958, Zolltarifnr. (EU): 85359000, Bruttogewicht: 1.41 kg, VPE: 1.00 pièce(s)
:quality(98)/www.dehn.at/store/f/57566345/HDVORSCHAU/472219.jpg)
:quality(98)/www.dehn.at/store/f/57566345/HDVORSCHAU/472219.jpg)
:quality(98)/www.dehn.at/store/f/57566346/HDVORSCHAU/472217m_D.jpg)
:quality(98)/www.dehn.at/store/f/57566346/HDVORSCHAU/472217m_D.jpg)
Technische Daten
| Nombre - raccordements | 10 |
| Matériau | INOX |
| Dimensions (l x b x t1) | 435 x 40 x 6 mm |
| Section | 240 mm2 |
| Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C) | 8,9 kA |
| Vis | di M10 x 25 mm |
| Matériau - vis / écrou | INOX |
| Version | avec rondelle Grower |
| Matériau - isolant | UP |
| Normes | NF EN 62561-1 |
| *) Pour l'affectation exacte, voir le certificat de test. | |
Art.-Nr. 472237 PAS I 12AP M10 CU
GTIN 4013364096448, Zolltarifnr. (EU): 85359000, Bruttogewicht: 1.53 kg, VPE: 1.00 pièce(s)
:quality(98)/www.dehn.at/store/f/57566358/HDVORSCHAU/472237.jpg)
:quality(98)/www.dehn.at/store/f/57566358/HDVORSCHAU/472237.jpg)
:quality(98)/www.dehn.at/store/f/57566359/HDVORSCHAU/472237m_D.jpg)
:quality(98)/www.dehn.at/store/f/57566359/HDVORSCHAU/472237m_D.jpg)
Technische Daten
| Nombre - raccordements | 12 |
| Matériau | Cu |
| Dimensions (l x b x t1) | 505 x 40 x 5 mm |
| Section | 200 mm2 |
| Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C) | 39 kA |
| Vis | di M10 x 25 mm |
| Matériau - vis / écrou | INOX |
| Version | avec rondelle Grower |
| Matériau - isolant | UP |
| Normes | NF EN 62561-1 |
| *) Pour l'affectation exacte, voir le certificat de test. | |
Art.-Nr. 472239 PAS I 12AP M10 V2A
GTIN 4013364096455, Zolltarifnr. (EU): 85359000, Bruttogewicht: 1.59 kg, VPE: 1.00 pièce(s)
:quality(98)/www.dehn.at/store/f/57566369/HDVORSCHAU/472239.jpg)
:quality(98)/www.dehn.at/store/f/57566369/HDVORSCHAU/472239.jpg)
:quality(98)/www.dehn.at/store/f/57566370/HDVORSCHAU/472237m_D.jpg)
:quality(98)/www.dehn.at/store/f/57566370/HDVORSCHAU/472237m_D.jpg)
Technische Daten
| Nombre - raccordements | 12 |
| Matériau | INOX |
| Dimensions (l x b x t1) | 505 x 40 x 6 mm |
| Section | 240 mm2 |
| Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C) | 8,9 kA |
| Vis | di M10 x 25 mm |
| Matériau - vis / écrou | INOX |
| Version | avec rondelle Grower |
| Matériau - isolant | UP |
| Normes | NF EN 62561-1 |
| *) Pour l'affectation exacte, voir le certificat de test. | |
