Équipotentialité

Colliers de serrage, liaisons équipotentielles et barres de mise à la terre pour l'établissement de liaisons équipotentielles pour les pièces conductrices étrangères et les liaisons équipotentielles de foudre.

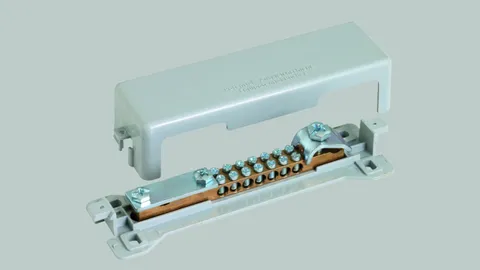

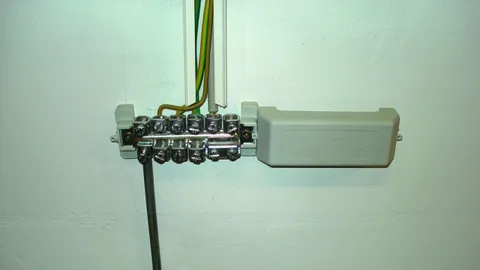

Barres d'équilibrage de potentiel K12 avec bornes à cage

Barres d'équilibrage de potentiel pour l'équilibrage principal de potentiel pour la protection contre la foudre selon NF EN 62305-3.

Version :
- Testée selon DIN VDE 0618-1
- Marquage VDE
- Marquage CE
- Supports de fixation et couvercle en matière plastique, gris ou noir (non halogéné)
- Couvercle plombable/étiquetable
- Bornes à cage en St/gal Zn
- Avec 12 lames de contact

Affectation :
- Pour chaque conducteur rond 1 lame de contact
- Pour chaque conducteur plat 2 lames de contact

Barres d'équilibrage de potentiel MS

Pour l'équilibrage de potentiel.
Raccordements pour :
7 conducteurs 2,5-25 mm2 (rigide/multi-brins).
1 conducteur rond Ø7-10 mm.
1 conducteur plat jusqu'à 30x3,5 mm ou rond Ø8-10 mm.

Barres d'équilibrage de potentiel R15 avec bornes de jonction/kit d'assemblage

Barre d'équilibrage de potentiel pour l'équilibrage principal de potentiel pour la protection contre la foudre selon NF EN 62305-3.Version :
  • 15 modules
  • Supports de fixation et couvercle en matière plastique, gris (non halogéné)
  • Couvercle plombable/étiquetable
  • Bornes à cage en St/gal Zn

Barres d'équilibrage de potentiel avec de petites bornes

Barre d'équilibrage de potentiel pour l'équilibrage de potentiel principal des petites installations.

Version :
- Testée selon DIN VDE 0609
- Bornes de jonction St/gal Zn

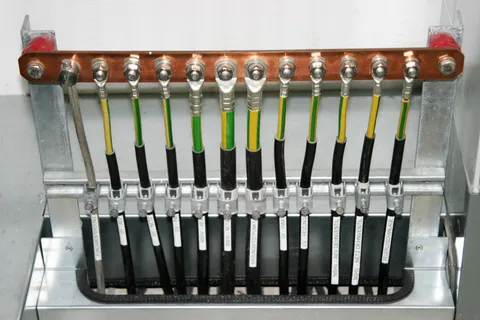

Barres de liaison équipotentielle – Industrie

Barres d'équilibrage de potentiel pour l'équilibrage principal de potentiel et pour la protection contre la foudre selon NF EN 62305-3.Egalement approprié pour l'utilisation dans les zones à risque d'explosion (les vis sont protégées contre un desserage intempestif).Version :
  • Avec rondelle Grower
  • Isolant UP (thermodurcissable, rouge) avec filetage M10
  • Résistant aux UV et non halogéné

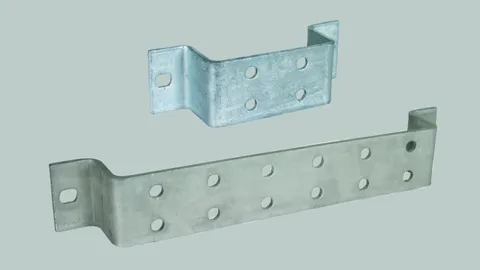

Barres de terre à une ligne

Barres de terre à visser sur des constructions en acier ; écartement des alésages 35 mm.Raccordements :
  • Conducteur plat avec perçage : avec vis à tête cylindrique M10 (avec protection antitorsion), écrous et rondelle Grower
  • Conducteur rond : avec borne de jonction KS, par ex. réf. 301 000/301 019 ou avec dispositif de serrage, par ex. réf. 390 150

Barres de terre à deux rangées

À visser sur des constructions en acier ; écartement des alésages 50 mm.Raccordements :
  • conducteur plat avec perçage : avec vis hexagonale M10, écrous et rondelle Grower
  • conducteur plat (-40 mm) sans perçage : avec borne de sectionnement, par ex. réf. 454 100
  • conducteur rond : avec borne de jonction KS, par ex. réf. 301 000 / 301 019 ou avec dispositif de serrage, par ex. réf. 390 150

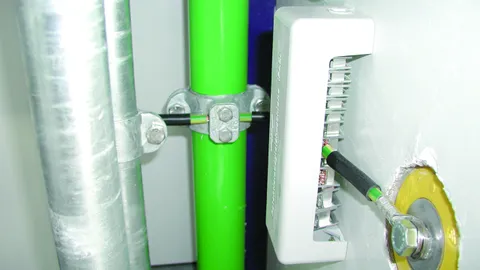

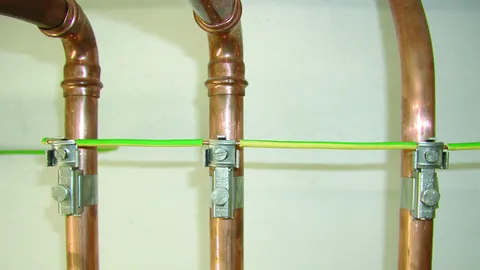

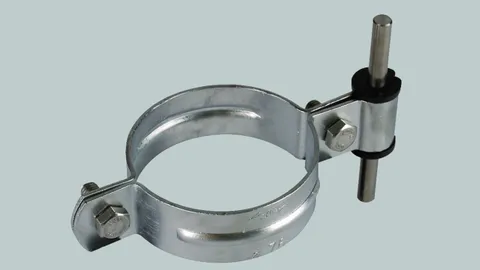

Colliers de serrage de mise à la terre

Colliers de mise à la terre pour l'intégration de tuyaux/conduits dans l'équilibrage de potentiel principal selon NF EN 62305-3, avec bande de serrage réglable.

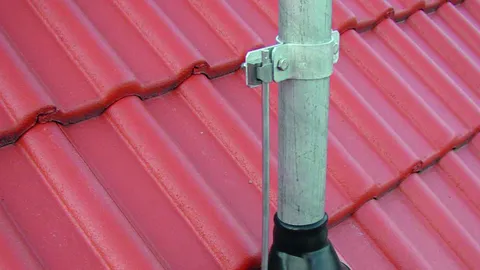

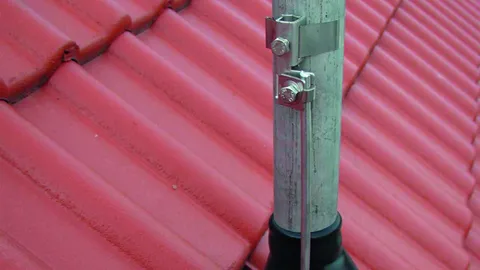

Colliers de serrage pour antennes

Collier de serrage pour l'équilibrage de potentiel pour la protection contre la foudre de mâts / tuyaux / conduits (par ex. des mâts d’antennes) selon NF EN 62305-3.

Avec une bande de serrage réglable, pour 1 ou 2 conducteurs, câblage en V possible.

Colliers de serrage BS à denture

Colliers de serrage pour la mise en œuvre sur des tuyaux/conduits avec revêtement de protection dans l'équilibrage de potentiel pour la protection contre la foudre selon NF EN 62305-3. Utilisable pour des surfaces avec revêtement (par ex. des surfaces laquées ou poudrées électrostatiquement) jusqu'à une épaisseur de 0,2 mm.

Grâce à la denture spéciale du collier, le revêtement de protection peut facilement être traversé. Ainsi, il n'est pas nécessaire d'enlever cette protection sur le point de contact.

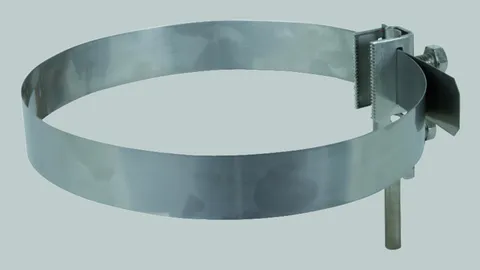

Colliers de mise à la terre pour la protection contre la foudre

Colliers de mise à la terre pour l'intégration des tuyaux/conduits dans l'équilibrage de potentiel selon NF EN 62305-3.

L'indication de la plages de serrage (en mm) se réfère au diamètre extérieur des tuyaux/conduits, alors que les données indiquées en pouce pour la plage de serrage se réfère au diamètre intérieur (largueur nominale) des tuyaux/conduits.

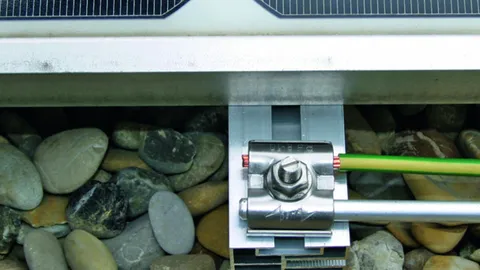

Bornes à rainure universelles

Pour l'intégration des systèmes de montage, par ex. des systèmes photovoltaïques dans l’installation de mise à la terre pour l’équilibrage de potentiel (le cas échéant, le conducteur est noir) et l'équilibrage de potentiel pour la protection contre la foudre conforme à la norme NF EN 62305-3.
Grâce à la plaquette intermédiaire en INOX, des conducteurs de différents matériaux (Cu, Al, St/tZn et INOX) peuvent être connectés aux systèmes de montage usuels, comme par ex. en Al, sans qu'il ait de risque de corrosion.

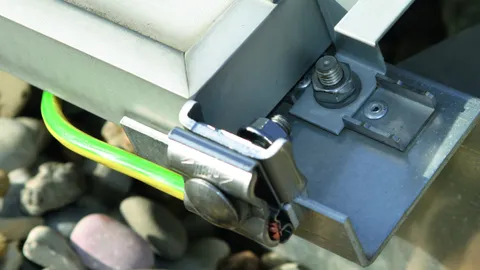

Bornes de mise à la terre universelles

Pour l'intégration des systèmes de montage, par ex. des systèmes photovoltaïques dans l’installation de mise à la terre pour l’équilibrage de potentiel (le cas échéant, le conducteur est noir) et l'équilibrage de potentiel pour la protection contre la foudre selon NF EN 62305-3.
Grâce à la plaquette intermédiaire en INOX, des conducteurs de différents matériaux (Cu, Al, St/tZn et INOX) peuvent être connectés aux systèmes de montage usuels, comme par ex. en Al, sans qu'il ait de risque de corrosion.

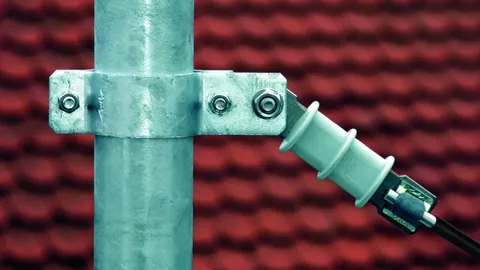

DSFS

Eclateur de protection en version fermée avec gaine en matière plastique pour la connexion indirecte d’un pylône électrique aérien installé sur un toit, mise en œuvre sur le système de protection contre la foudre extérieur.

Colliers pour antennes

Pour le raccordement d'éclateurs aux mâts de toiture.

Supports conducteurs pour mâts de toiture

Pour la fixation de conducteurs ronds à l'antenne, isolés avec un bec de serrage.

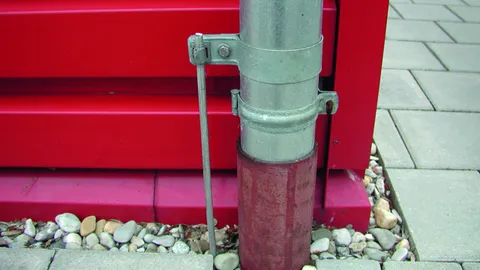

Colliers pour descentes de gouttière

Colliers pour le raccordement des descentes de gouttière à l'équilibrage de potentiel pour la protection contre la foudre selon NF EN 62305-3.

Raccordement d'un conducteur rond avec une borne de jonction KS, réf. 301 000 ou avec dispositif de serrage, réf. 390 150 (selon le matériau).

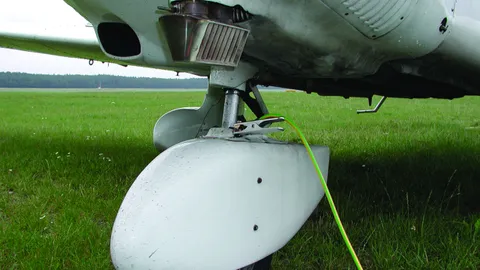

Pinces de mise à la terre

  • Pour le raccordement à de camions citerne, avions etc.
  • Pour la décharge de l'électricité statique
  • Pour applications dans les zones à risque d'explosion

Supports pour conducteurs plats avec plaque de pression

Pour montage mural.
Bride de pression avec vis M8 pour conducteurs plats jusqu’à 11 mm et conducteurs ronds 6-10 mm.

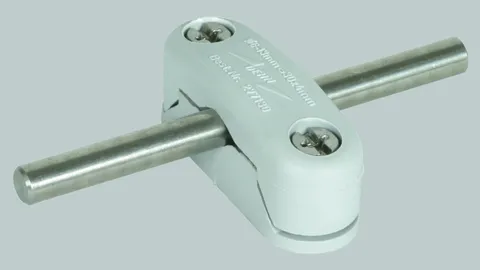

Support conducteur

Support conducteur pour la mise en œuvre de conducteurs ronds et plats pour l'équilibrage de potentiel, par ex. dans des postes de transformations ou des salles informatiques.
Le support conducteur est isolé.

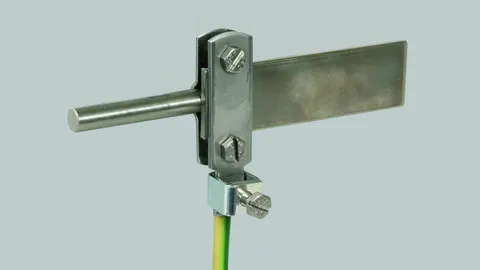

Borne de raccordement

Pour le raccordement universel à l'équilibrage de potentiel circulaire (St/tZn, cuivre ou INOX).
