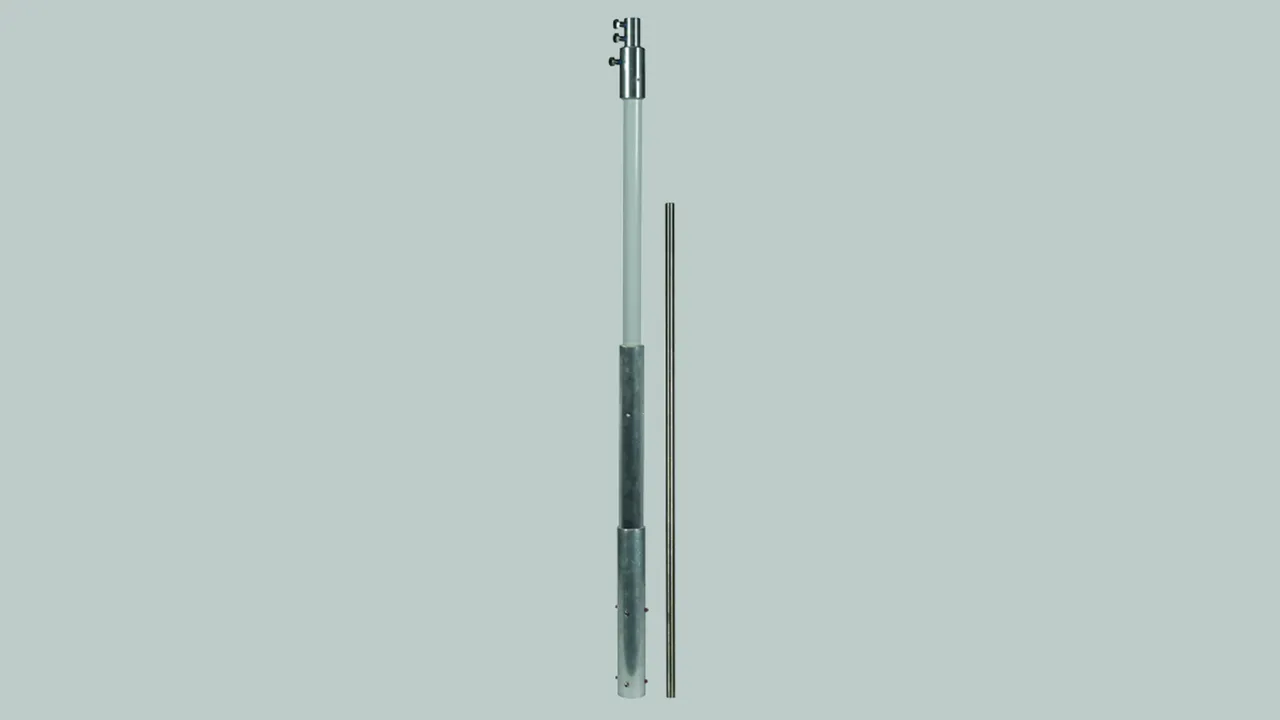

DEHNcon-H Stützrohr für HVI light Leitung, Unterdachverlegung

Stützrohr für HVI light Leitung zur Konfektionierung vor Ort, Fangspitze aus NIRO, Ø10 mm.

Mit Fangspitze

1 Produkt

Art.-Nr. 105288 SR D30 2875 FSP10 1000 DSH GFK AL V2A

GTIN 4013364256040, Zolltarifnr. (EU): 85389099, Bruttogewicht: 4.80 kg, VPE: 1.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 105288.stp

      Sie müssen angemeldet sein um 105288.stp herunterzuladen.

      Login
    • 105288.igs

      Sie müssen angemeldet sein um 105288.igs herunterzuladen.

      Login
    • 105288.jt

      Sie müssen angemeldet sein um 105288.jt herunterzuladen.

      Login
    • 105288.dwg

      Sie müssen angemeldet sein um 105288.dwg herunterzuladen.

      Login
    • 105288m_D.dxf

      Sie müssen angemeldet sein um 105288m_D.dxf herunterzuladen.

      Login
DEHNcon-H Stützrohr für HVI light Leitung mit Fangspitze 1000mm GFK/Al
Stützrohre GFK/Al mit innenliegendem Endverschluss für
die HVI light Leitung zum Einhalten des
Trennungsabstand zu elektrisch leitenden Teilen nach
DIN EN 62305 (VDE 0185-305-3).
Die Stützrohre sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
für eine max. Böenwindgeschwindigkeit
von 149 km/h dimensioniert.
Isolierstrecke aus glasfaserverstärktem Kunststoff GFK
Materialfaktor km = 0,7
Farbe lichtgrau, UV-stabilisiert 1-teilig
kombiniert mit Fangspitze Ø10 mm Länge 1000 mm aus NIRO
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: SR D30 2875 FSP10 1000 DSH GFK AL V2A
Art.-Nr.: 105288
oder gleichwertig.

Zertifikate



Technische Daten

Werkstoff Stützrohr GFK / Al
Länge Stützrohr 2875 mm
Länge Fangspitze 1000 mm
Durchmesser Ø Außen GFK 30 mm
Max. Böenwindgeschwindigkeit 149 km/h
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)
