Verbindungsbauteile 200 kA (10/350 μs)

Zum Einsatz in der Schutzklasse I und II des Blitzschutzsystems (LPL I, II).
Klemmen geprüft in Anlehnung an die DIN EN 62561-1 (VDE 0185-561-1) mit einem Blitzstoßstrom von 200 kA (10/350 µs).

UNI-Trennklemme für zwei Rundleiter

1 Produkt

Art.-Nr. 459200 UTK 200 2X10 FL30 ZP V2A

GTIN 4013364155527, Zolltarifnr. (EU): 85359000, Bruttogewicht: 132.00 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 459200.stp

      Sie müssen angemeldet sein um 459200.stp herunterzuladen.

      Login
    • 459200.igs

      Sie müssen angemeldet sein um 459200.igs herunterzuladen.

      Login
    • 459200.jt

      Sie müssen angemeldet sein um 459200.jt herunterzuladen.

      Login
    • 459200.dwg

      Sie müssen angemeldet sein um 459200.dwg herunterzuladen.

      Login
    • 459200m_D.dxf

      Sie müssen angemeldet sein um 459200m_D.dxf herunterzuladen.

      Login
UNI-Trennklemme (200 kA) für zwei Rundleiter NIRO
UNI-Trennklemme zum Verbinden einer Fangstange bzw.
Erdeinführung mit einem Rundleiter
Ausführung mit Zwischenplatte für Rd und Fl
Blitzstromtragfähigkeit 200 kA (10/350)
Werkstoff: NIRO
Klemmbereich Rd / Rd: 10 / 10 mm
Klemmbereich Rd / Fl: 10 / 30 mm
Normenbezug: in Anlehnung an DIN EN 62561-1

Fabrikat: DEHN
Typ: UTK 200 2X10 FL30 ZP V2A
Art.-Nr.: 459200
oder gleichwertig.

Zertifikate



Technische Daten

Werkstoff NIRO
Klemmbereich Rd / Rd 10 / 10 mm
Klemmbereich Rd / Fl 10 / 30 mm
Blitzstoßstromtragfähigkeit (10/350 µs) ? *)
Normenbezug in Anlehnung an DIN EN 62561-1
*) Genaue Zuordnung siehe Prüfzertifikat.

Artikel 459200 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 459200 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

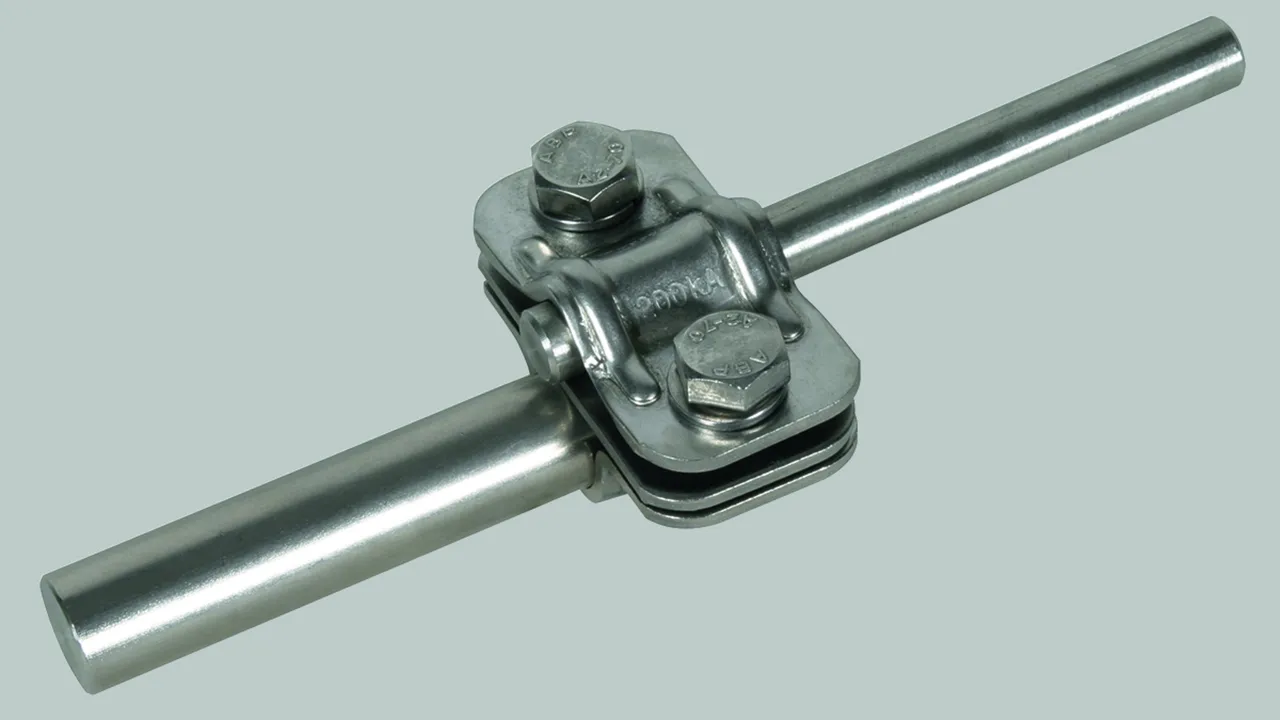

UNI-Trennklemme für Erdeinführungsstangen

1 Produkt

Art.-Nr. 459219 UTK 200 8.10 16 ZP V2A

GTIN 4013364158221, Zolltarifnr. (EU): 85359000, Bruttogewicht: 136.00 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 459219.stp

      Sie müssen angemeldet sein um 459219.stp herunterzuladen.

      Login
    • 459219.igs

      Sie müssen angemeldet sein um 459219.igs herunterzuladen.

      Login
    • 459219.jt

      Sie müssen angemeldet sein um 459219.jt herunterzuladen.

      Login
    • 459219.dwg

      Sie müssen angemeldet sein um 459219.dwg herunterzuladen.

      Login
    • 459219m_D.dxf

      Sie müssen angemeldet sein um 459219m_D.dxf herunterzuladen.

      Login
UNI-Trennklemme ( 200 kA) für Erdeinführungsstangen
UNI-Trennklemme zum Verbinden einer Fangstange bzw.
Erdeinführung mit einem Rundleiter
Ausführung mit Zwischenplatte für Rd und Fl
Blitzstromtragfähigkeit 200 kA (10/350)
Werkstoff: NIRO
Klemmbereich Rd / Rd: 8-10 / 16 mm
Normenbezug: in Anlehnung an DIN EN 62561-1

Fabrikat: DEHN
Typ: UTK 200 8.10 16 ZP V2A
Art.-Nr.: 459219
oder gleichwertig.

Zertifikate



Technische Daten

Werkstoff NIRO
Klemmbereich Rd / Rd 8-10 / 16 mm
Blitzstoßstromtragfähigkeit (10/350 µs) ? *)
Normenbezug in Anlehnung an DIN EN 62561-1
*) Genaue Zuordnung siehe Prüfzertifikat.

Artikel 459219 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 459219 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Klemmstück

1 Produkt

Art.-Nr. 380209 KS 200 B11.11 FL30X4 V2A

GTIN 4013364158269, Zolltarifnr. (EU): 85359000, Bruttogewicht: 110.00 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 380209.stp

      Sie müssen angemeldet sein um 380209.stp herunterzuladen.

      Login
    • 380209.igs

      Sie müssen angemeldet sein um 380209.igs herunterzuladen.

      Login
    • 380209.jt

      Sie müssen angemeldet sein um 380209.jt herunterzuladen.

      Login
    • 380209.dwg

      Sie müssen angemeldet sein um 380209.dwg herunterzuladen.

      Login
    • 380209m_D.dxf

      Sie müssen angemeldet sein um 380209m_D.dxf herunterzuladen.

      Login
Klemmstück (200 kA) NIRO mit Federring
Klemmstück zum Anschluss von Flachmaterial
an Konstruktionseile
Ausführung für Flachleiter
Blitzstromtragfähigkeit 200 kA (10/350)
Werkstoff: NIRO
Klemmbereich Fl: 30 x 4 mm
Normenbezug: in Anlehnung an DIN EN 62561-1

Fabrikat: DEHN
Typ: KS 200 B11.11 FL30X4 V2A
Art.-Nr.: 380209
oder gleichwertig.

Zertifikate



Technische Daten

Werkstoff NIRO
Klemmbereich Fl 30 x 4 mm
Blitzstoßstromtragfähigkeit (10/350 µs) ? *)
Normenbezug in Anlehnung an DIN EN 62561-1
*) Genaue Zuordnung siehe Prüfzertifikat.

Artikel 380209 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 380209 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

KS-Verbinder

1 Produkt

Art.-Nr. 301209 KSV 200 10 FER V2A

GTIN 4013364158252, Zolltarifnr. (EU): 85359000, Bruttogewicht: 67.00 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 301209.stp

      Sie müssen angemeldet sein um 301209.stp herunterzuladen.

      Login
    • 301209.igs

      Sie müssen angemeldet sein um 301209.igs herunterzuladen.

      Login
    • 301209.jt

      Sie müssen angemeldet sein um 301209.jt herunterzuladen.

      Login
    • 301209.dwg

      Sie müssen angemeldet sein um 301209.dwg herunterzuladen.

      Login
    • 301209m_D.dxf

      Sie müssen angemeldet sein um 301209m_D.dxf herunterzuladen.

      Login
KS-Verbinder (200 kA) mit Federring NIRO
KS-Verbinder zum Anschluss von Rundleitern
mit Flachprofilen
Blitzstromtragfähigkeit 200 kA (10/350)
Werkstoff: NIRO
Klemmbereich Rd: 10 mm
Normenbezug: in Anlehnung an DIN EN 62561-1

Fabrikat: DEHN
Typ: KSV 200 10 FER V2A
Art.-Nr.: 301209
oder gleichwertig.

Zertifikate



Technische Daten

Werkstoff NIRO
Klemmbereich Rd 10 mm
Blitzstoßstromtragfähigkeit (10/350 µs) ? *)
Normenbezug in Anlehnung an DIN EN 62561-1
*) Genaue Zuordnung siehe Prüfzertifikat.

Artikel 301209 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 301209 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

MV-Klemme für Rundleiter

1 Produkt

Art.-Nr. 390209 MVK 200 8.10 SKM10X30 V2A

GTIN 4013364158245, Zolltarifnr. (EU): 85359000, Bruttogewicht: 103.50 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 390209.stp

      Sie müssen angemeldet sein um 390209.stp herunterzuladen.

      Login
    • 390209.igs

      Sie müssen angemeldet sein um 390209.igs herunterzuladen.

      Login
    • 390209.jt

      Sie müssen angemeldet sein um 390209.jt herunterzuladen.

      Login
    • 390209.dwg

      Sie müssen angemeldet sein um 390209.dwg herunterzuladen.

      Login
    • 390209m_D.dxf

      Sie müssen angemeldet sein um 390209m_D.dxf herunterzuladen.

      Login
MV-Klemme für Rundleiter
MV-Klemme zur universellen Verwendung als Kreuz-, T- und Parallelklemme
Ausführung ohne Zwischenplatte für Rd
Blitzstromtragfähigkeit 200 kA (10/350)
Werkstoff: NIRO
Klemmbereich Rd / Rd: 8-10 mm
Normenbezug: in Anlehnung an DIN EN 62561-1

Fabrikat: DEHN
Typ: MVK 200 8.10 SKM10X30 V2A
Art.-Nr.: 390209
oder gleichwertig.

Zertifikate



Technische Daten

Werkstoff NIRO
Klemmbereich Rd / Rd 8-10 mm
Blitzstoßstromtragfähigkeit (10/350 µs) ? *)
Normenbezug in Anlehnung an DIN EN 62561-1
*) Genaue Zuordnung siehe Prüfzertifikat.

Artikel 390209 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 390209 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

MV-Klemme für Fangstangen

1 Produkt

Art.-Nr. 392209 MVK 200 8.10 16 SKM10X40 FSC V2A

GTIN 4013364158238, Zolltarifnr. (EU): 85359000, Bruttogewicht: 140.00 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 392209.stp

      Sie müssen angemeldet sein um 392209.stp herunterzuladen.

      Login
    • 392209.igs

      Sie müssen angemeldet sein um 392209.igs herunterzuladen.

      Login
    • 392209.jt

      Sie müssen angemeldet sein um 392209.jt herunterzuladen.

      Login
    • 392209.dwg

      Sie müssen angemeldet sein um 392209.dwg herunterzuladen.

      Login
    • 392209m_D.dxf

      Sie müssen angemeldet sein um 392209m_D.dxf herunterzuladen.

      Login
MV-Klemme für Fangstangen
MV-Klemme zur universellen Verwendung als Kreuz-, T- und Parallelklemme
Ausführung ohne Zwischenplatte für Rd
Blitzstromtragfähigkeit 200 kA (10/350)
Werkstoff: NIRO
Klemmbereich Rd / Rd: 8-10 / 16 mm
Normenbezug: in Anlehnung an DIN EN 62561-1

Fabrikat: DEHN
Typ: MVK 200 8.10 16 SKM10X40 FSC V2A
Art.-Nr.: 392209
oder gleichwertig.

Zertifikate



Technische Daten

Werkstoff NIRO
Klemmbereich Rd / Rd 8-10 / 16 mm
Blitzstoßstromtragfähigkeit (10/350 µs) ? *)
Normenbezug in Anlehnung an DIN EN 62561-1
*) Genaue Zuordnung siehe Prüfzertifikat.
