UNI-Trennklemmen

Zum Verbinden der Ableitungen mit den Erdeinführungen bzw. für den Zusammenschluss von Leitungen aus unterschiedlichen Werkstoffen.

Mit Zwischenplatte für zwei Rundleiter

2 Produkte

Art.-Nr. 459129 UTK 8.10 8.10 ZP V2A

GTIN 4013364051386, Zolltarifnr. (EU): 85359000, Bruttogewicht: 122.00 g, VPE: 50.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

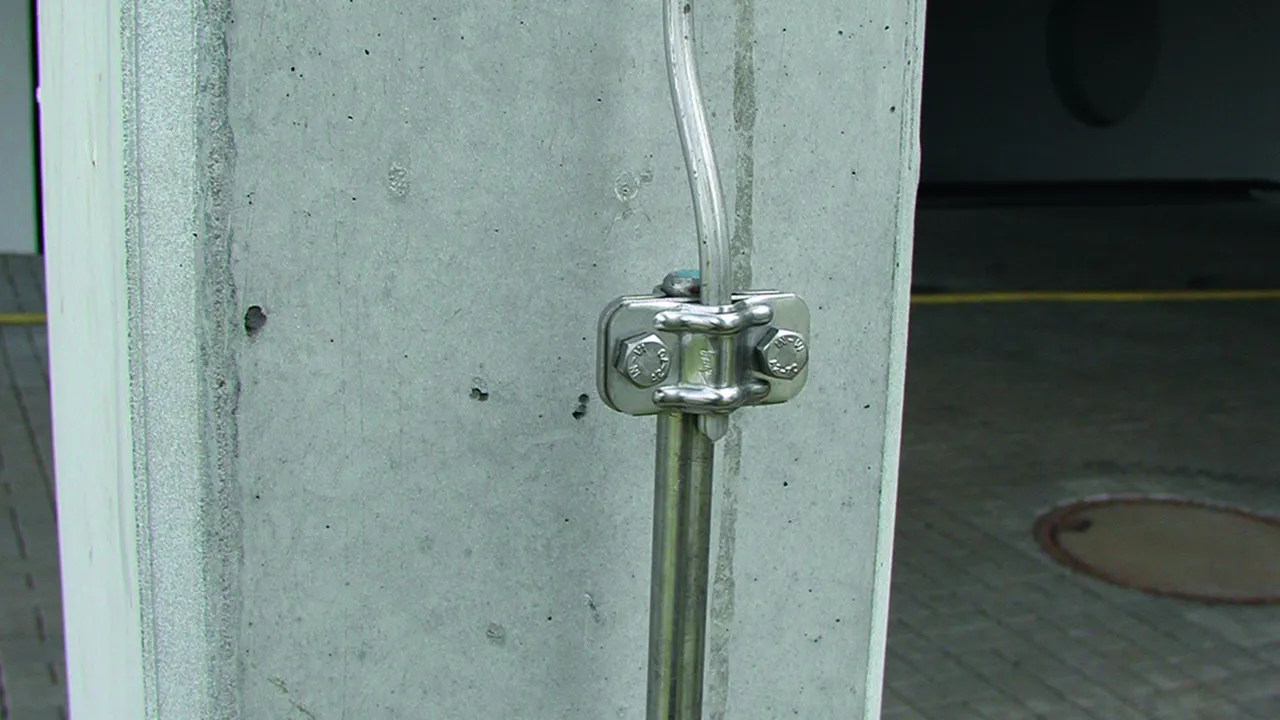

UNI-Trennklemme NIRO
UNI-Trennklemmen zum Verbinden der Ableitungen
mit den Erdeinführungen
Ausführung mit Zwischenplatte für Rd und Rd
Werkstoff: NIRO
Klemmbereich Rd / Rd: 8-10 / 8-10 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: UTK 8.10 8.10 ZP V2A
Art.-Nr.: 459129
oder gleichwertig.

Zertifikate

Technische Daten

Werkstoff	NIRO
Klemmbereich Rd / Rd	8-10 / 8-10 mm
Schraubenabstand	40 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff	NIRO
Klemmbereich Rd / Rd	8-10 / 8-10 mm
Schraube	di M8 x 20 mm
Werkstoff Schraube	NIRO
Schraubenabstand	40 mm
Materialstärke (t1)	2,5 mm
Blitzstromtragfähigkeit (10/350 µs)	= / & *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Artikel 459129 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 459129 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 459127 UTK 8.10 8.10 ZP CU

GTIN 4013364119291, Zolltarifnr. (EU): 85359000, Bruttogewicht: 154.30 g, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

UNI-Trennklemme Cu
UNI-Trennklemmen zum Verbinden der Ableitungen
mit den Erdeinführungen
Ausführung mit Zwischenplatte für Rd und Rd
Werkstoff: Cu
Klemmbereich Rd / Rd: 8-10 / 8-10 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: UTK 8.10 8.10 ZP CU
Art.-Nr.: 459127
oder gleichwertig.

Zertifikate

Technische Daten

Werkstoff	Cu
Klemmbereich Rd / Rd	8-10 / 8-10 mm
Schraubenabstand	40 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff	Cu
Klemmbereich Rd / Rd	8-10 / 8-10 mm
Schraube	di M8 x 20 mm
Werkstoff Schraube	NIRO
Schraubenabstand	40 mm
Materialstärke (t1)	3 mm
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Artikel 459127 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 459127 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Ausführung Zweimetall für zwei Rundleiter Cu und St/tZn oder NIRO (V4A)

1 Produkt

Art.-Nr. 460517 ZMTK 8.10 8.10 CU STTZN

GTIN 4013364034259, Zolltarifnr. (EU): 85359000, Bruttogewicht: 106.60 g, VPE: 50.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

Zweimetall UNI-Trennklemmen Cu/St/tZn
Zweimetall UNI-Trennklemmen für den Zusammenschluss von Leitungen aus
unterschiedlichen Werkstoffen
Werkstoff: Cu / St/tZn
Klemmbereich Rd / Rd: 8-10 / 8-10 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: ZMTK 8.10 8.10 CU STTZN
Art.-Nr.: 460517
oder gleichwertig.

Zertifikate

Technische Daten

Werkstoff	Cu / St/tZn
Klemmbereich Rd / Rd	8-10 / 8-10 mm
Schraubenabstand	40 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff	Cu / St/tZn
Klemmbereich Rd / Rd	8-10 / 8-10 mm
Schraube	di M8 x 20 mm
Werkstoff Schraube	NIRO
Schraubenabstand	40 mm
Materialstärke (t1)	3 / 1,5 mm
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Artikel 460517 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 460517 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Mit Zwischenplatte für Rund- und Flachleiter

1 Produkt

Art.-Nr. 459139 UTK 8.10 FL30 ZP V2A

GTIN 4013364078628, Zolltarifnr. (EU): 85359000, Bruttogewicht: 124.00 g, VPE: 50.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

UNI-Trennklemme mit Zwischenplatte für Rund- und Flachleiter NIRO
UNI-Trennklemmen zum Verbinden der Ableitungen
mit den Erdeinführungen
Ausführung mit Zwischenplatte für Rd und Fl
Werkstoff: NIRO
Klemmbereich Rd / Fl: 8-10 / 30 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: UTK 8.10 FL30 ZP V2A
Art.-Nr.: 459139
oder gleichwertig.

Zertifikate

Technische Daten

Werkstoff	NIRO
Klemmbereich Rd / Fl	8-10 / 30 mm
Schraubenabstand	40 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff	NIRO
Klemmbereich Rd / Fl	8-10 / 30 mm
Schraube	di M8 x 20 mm
Werkstoff Schraube	NIRO
Schraubenabstand	40 mm
Materialstärke (t1)	2,5 mm
Blitzstromtragfähigkeit (10/350 µs)	= / & *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Artikel 459139 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 459139 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Ausführung Zweimetall für Rundleiter Cu und Flachleiter St/tZn oder NIRO (V4A)

1 Produkt

Art.-Nr. 460557 ZMTK 8.10 FL30 CU STTZN

GTIN 4013364034242, Zolltarifnr. (EU): 85359000, Bruttogewicht: 82.00 g, VPE: 50.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Zweimetall UNI-Trennklemmen für Rund- und Flachleiter Cu/St/tZn
Zweimetall UNI-Trennklemmen für den Zusammenschluss von Leitungen aus
unterschiedlichen Werkstoffen
Werkstoff: Cu / St/tZn
Klemmbereich Rd / Fl: 8-10 / 30 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: ZMTK 8.10 FL30 CU STTZN
Art.-Nr.: 460557
oder gleichwertig.

Zertifikate

Technische Daten

Werkstoff	Cu / St/tZn
Klemmbereich Rd / Fl	8-10 / 30 mm
Schraubenabstand	40 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff	Cu / St/tZn
Klemmbereich Rd / Fl	8-10 / 30 mm
Schraube	di M8 x 20 mm
Werkstoff Schraube	NIRO
Schraubenabstand	40 mm
Materialstärke (t1)	3 / 1,5 mm
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Artikel 460557 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 460557 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Mit Zwischenplatte für Erdeinführungsstangen

1 Produkt

Art.-Nr. 459119 UTK 8.10 16 ZP V2A

GTIN 4013364051379, Zolltarifnr. (EU): 85359000, Bruttogewicht: 126.00 g, VPE: 50.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

UNI-Trennklemme mit Zwischenplatte für Erdeinführungsstangen NIRO
UNI-Trennklemmen zum Verbinden der Ableitungen
mit den Erdeinführungen
Ausführung mit Zwischenplatte
für Erdeinführungsstangen
Werkstoff: NIRO
Klemmbereich Rd / Rd: 8-10 / 16 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: UTK 8.10 16 ZP V2A
Art.-Nr.: 459119
oder gleichwertig.

Zertifikate

Technische Daten

Werkstoff	NIRO
Klemmbereich Rd / Rd	8-10 / 16 mm
Schraubenabstand	40 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff	NIRO
Klemmbereich Rd / Rd	8-10 / 16 mm
Schraube	di M8 x 20 mm
Werkstoff Schraube	NIRO
Schraubenabstand	40 mm
Materialstärke (t1)	2,5 mm
Blitzstromtragfähigkeit (10/350 µs)	& *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Artikel 459119 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 459119 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Ausführung Zweimetall für Rundleiter Cu und Erdeinführungsstange St/tZn oder NIRO (V4A)

1 Produkt

Art.-Nr. 460507 ZMTK 8.10 16 CU STTZN

GTIN 4013364034266, Zolltarifnr. (EU): 85359000, Bruttogewicht: 128.00 g, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Zweimetall UNI-Trennklemmen Cu/St/tZn
Zweimetall UNI-Trennklemmen für den Zusammenschluss von Leitungen aus
unterschiedlichen Werkstoffen
Werkstoff: Cu / St/tZn
Klemmbereich Rd / Rd: 8-10 / 16 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: ZMTK 8.10 16 CU STTZN
Art.-Nr.: 460507
oder gleichwertig.

Zertifikate

Technische Daten

Werkstoff	Cu / St/tZn
Klemmbereich Rd / Rd	8-10 / 16 mm
Schraubenabstand	40 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff	Cu / St/tZn
Klemmbereich Rd / Rd	8-10 / 16 mm
Schraube	di M8 x 20 mm
Werkstoff Schraube	NIRO
Schraubenabstand	40 mm
Materialstärke (t1)	3 / 1,5 mm
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Artikel 460507 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 460507 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Mit Zwischenplatte für zwei Rundleiter, schmale Bauform

1 Produkt

Art.-Nr. 459003 UTK 7.10 7.10 S ZP STTZN

GTIN 4013364025202, Zolltarifnr. (EU): 85359000, Bruttogewicht: 128.00 g, VPE: 50.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

UNI-Trennklemme mit Zwischenplatte für zwei Rundleiter St/tZn
UNI-Trennklemmen zum Verbinden der Ableitungen
mit den Erdeinführungen
Ausführung mit Zwischenplatte für Rd und Rd
schmale Bauform
Werkstoff: St/tZn
Klemmbereich Rd / Rd: 7-10 / 7-10 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: UTK 7.10 7.10 S ZP STTZN
Art.-Nr.: 459003
oder gleichwertig.

Zertifikate

Technische Daten

Werkstoff	St/tZn
Klemmbereich Rd / Rd	7-10 / 7-10 mm
Schraubenabstand	30 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff	St/tZn
Klemmbereich Rd / Rd	7-10 / 7-10 mm
Schraube	di M8 x 25 mm
Werkstoff Schraube	NIRO
Schraubenabstand	30 mm
Materialstärke (t1)	3 mm
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Artikel 459003 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 459003 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Mit Zwischenplatte für Erdeinführungsstangen, schmale Bauform

1 Produkt

Art.-Nr. 459000 UTK 7.10 16 S ZP STTZN

GTIN 4013364025189, Zolltarifnr. (EU): 85359000, Bruttogewicht: 129.00 g, VPE: 50.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

UNI-Trennklemme mit Zwischenplatte St/tZn
UNI-Trennklemmen zum Verbinden der Ableitungen
mit den Erdeinführungen
Ausführung mit Zwischenplatte
für Erdeinführungsstangen
schmale Bauform
Werkstoff: St/tZn
Klemmbereich Rd / Rd: 7-10 / 16 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: UTK 7.10 16 S ZP STTZN
Art.-Nr.: 459000
oder gleichwertig.

Zertifikate

Technische Daten

Werkstoff	St/tZn
Klemmbereich Rd / Rd	7-10 / 16 mm
Schraubenabstand	30 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff	St/tZn
Klemmbereich Rd / Rd	7-10 / 16 mm
Schraube	di M8 x 25 mm
Werkstoff Schraube	NIRO
Schraubenabstand	30 mm
Materialstärke (t1)	3 mm
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Artikel 459000 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 459000 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Mit Zwischenplatte für Erdeinführungsstangen und Flachleiter

1 Produkt

Art.-Nr. 459159 UTK 16 FL30 ZP V2A

GTIN 4013364152830, Zolltarifnr. (EU): 85359000, Bruttogewicht: 122.20 g, VPE: 50.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

UNI-Trennklemme mit Zwischenplatte NIRO
UNI-Trennklemmen zum Verbinden der Ableitungen
mit den Erdeinführungen
Ausführung mit Zwischenplatte für Rd und Fl
Werkstoff: NIRO
Klemmbereich Rd / Fl: 16 / 30 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: UTK 16 FL30 ZP V2A
Art.-Nr.: 459159
oder gleichwertig.

Zertifikate

Technische Daten

Werkstoff	NIRO
Klemmbereich Rd / Fl	16 / 30 mm
Schraubenabstand	40 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff	NIRO
Klemmbereich Rd / Fl	16 / 30 mm
Schraube	di M8 x 20 mm
Werkstoff Schraube	NIRO
Schraubenabstand	40 mm
Materialstärke (t1)	2,5 mm
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Artikel 459159 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 459159 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Ohne Zwischenplatte für zwei Rundleiter

2 Produkte

Art.-Nr. 459029 UTK 8.10 8.10 V2A

GTIN 4013364047587, Zolltarifnr. (EU): 85359000, Bruttogewicht: 89.40 g, VPE: 50.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

UNI-Trennklemme ohne Zwischenplatte für zwei Rundleiter NIRO
UNI-Trennklemmen zum Verbinden der Ableitungen
mit den Erdeinführungen
Ausführung ohne Zwischenplatte
für Rd und Rd
Werkstoff: NIRO
Klemmbereich Rd / Rd: 8-10 / 8-10 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: UTK 8.10 8.10 V2A
Art.-Nr.: 459029
oder gleichwertig.

Zertifikate

Technische Daten

Werkstoff	NIRO
Klemmbereich Rd / Rd	8-10 / 8-10 mm
Schraubenabstand	40 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff	NIRO
Klemmbereich Rd / Rd	8-10 / 8-10 mm
Schraube	di M8 x 20 mm
Werkstoff Schraube	NIRO
Schraubenabstand	40 mm
Materialstärke (t1)	2,5 mm
Blitzstromtragfähigkeit (10/350 µs)	= / & *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Artikel 459029 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 459029 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 459020 UTK 8.10 8.10 STTZN

GTIN 4013364099845, Zolltarifnr. (EU): 85359000, Bruttogewicht: 104.90 g, VPE: 50.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

UNI-Trennklemme ohne Zwischenplatte für zwei Rundleiter St/tZn
UNI-Trennklemmen zum Verbinden der Ableitungen
mit den Erdeinführungen
Ausführung ohne Zwischenplatte
für Rd und Rd
Werkstoff: St/tZn
Klemmbereich Rd / Rd: 8-10 / 8-10 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: UTK 8.10 8.10 STTZN
Art.-Nr.: 459020
oder gleichwertig.

Zertifikate

Technische Daten

Werkstoff	St/tZn
Klemmbereich Rd / Rd	8-10 / 8-10 mm
Schraubenabstand	40 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff	St/tZn
Klemmbereich Rd / Rd	8-10 / 8-10 mm
Schraube	di M8 x 20 mm
Werkstoff Schraube	NIRO
Schraubenabstand	40 mm
Materialstärke (t1)	3 mm
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Artikel 459020 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 459020 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Ohne Zwischenplatte für Rund- und Flachleiter

2 Produkte

Art.-Nr. 459039 UTK 8.10 FL30 V2A

GTIN 4013364047594, Zolltarifnr. (EU): 85359000, Bruttogewicht: 90.00 g, VPE: 50.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

UNI-Trennklemme ohne Zwischenplatte für Rund- und Flachleiter NIRO
UNI-Trennklemmen zum Verbinden der Ableitungen
mit den Erdeinführungen
Ausführung ohne Zwischenplatte
für Rd und Fl
Werkstoff: NIRO
Klemmbereich Rd / Fl: 8-10 / 30 mm
Klemmbereich Fl / Fl: 30 / 30 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: UTK 8.10 FL30 V2A
Art.-Nr.: 459039
oder gleichwertig.

Zertifikate

Technische Daten

Werkstoff	NIRO
Klemmbereich Rd / Fl	8-10 / 30 mm
Klemmbereich Fl / Fl	30 / 30 mm
Schraubenabstand	40 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff	NIRO
Klemmbereich Rd / Fl	8-10 / 30 mm
Klemmbereich Fl / Fl	30 / 30 mm
Schraube	di M8 x 20 mm
Werkstoff Schraube	NIRO
Schraubenabstand	40 mm
Materialstärke (t1)	2,5 mm
Blitzstromtragfähigkeit (10/350 µs)	= / & *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Artikel 459039 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 459039 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 459030 UTK 8.10 FL30 STTZN

GTIN 4013364099852, Zolltarifnr. (EU): 85359000, Bruttogewicht: 103.00 g, VPE: 50.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

UNI-Trennklemme ohne Zwischenplatte für Rund- und Flachleiter St/tZn
UNI-Trennklemmen zum Verbinden der Ableitungen
mit den Erdeinführungen
Ausführung ohne Zwischenplatte
für Rd und Fl
Werkstoff: St/tZn
Klemmbereich Rd / Fl: 8-10 / 30 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: UTK 8.10 FL30 STTZN
Art.-Nr.: 459030
oder gleichwertig.

Zertifikate

Technische Daten

Werkstoff	St/tZn
Klemmbereich Rd / Fl	8-10 / 30 mm
Schraubenabstand	40 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff	St/tZn
Klemmbereich Rd / Fl	8-10 / 30 mm
Schraube	di M8 x 20 mm
Werkstoff Schraube	NIRO
Schraubenabstand	40 mm
Materialstärke (t1)	3 mm
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Artikel 459030 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 459030 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Ohne Zwischenplatte für Erdeinführungsstangen

2 Produkte

Art.-Nr. 459019 UTK 8.10 16 V2A

GTIN 4013364031272, Zolltarifnr. (EU): 85359000, Bruttogewicht: 89.30 g, VPE: 50.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

UNI-Trennklemme ohne Zwischenplatte für Erdeinführungsstangen NIRO
UNI-Trennklemmen zum Verbinden der Ableitungen
mit den Erdeinführungen
Ausführung ohne Zwischenplatte
für Erdeinführungsstangen
Werkstoff: NIRO
Klemmbereich Rd / Rd: 8-10 / 16 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: UTK 8.10 16 V2A
Art.-Nr.: 459019
oder gleichwertig.

Zertifikate

Technische Daten

Werkstoff	NIRO
Klemmbereich Rd / Rd	8-10 / 16 mm
Schraubenabstand	40 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff	NIRO
Klemmbereich Rd / Rd	8-10 / 16 mm
Schraube	di M8 x 20 mm
Werkstoff Schraube	NIRO
Schraubenabstand	40 mm
Materialstärke (t1)	2,5 mm
Blitzstromtragfähigkeit (10/350 µs)	= / & *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Artikel 459019 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 459019 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 459010 UTK 8.10 16 STTZN

GTIN 4013364099838, Zolltarifnr. (EU): 85359000, Bruttogewicht: 112.00 g, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

UNI-Trennklemme ohne Zwischenplatte für Erdeinführungsstangen St/tZn
UNI-Trennklemmen zum Verbinden der Ableitungen
mit den Erdeinführungen
Ausführung ohne Zwischenplatte
für Erdeinführungsstangen
Werkstoff: St/tZn
Klemmbereich Rd / Rd: 8-10 / 16 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: UTK 8.10 16 STTZN
Art.-Nr.: 459010
oder gleichwertig.

Zertifikate

Technische Daten

Werkstoff	St/tZn
Klemmbereich Rd / Rd	8-10 / 16 mm
Schraubenabstand	40 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff	St/tZn
Klemmbereich Rd / Rd	8-10 / 16 mm
Schraube	di M8 x 20 mm
Werkstoff Schraube	NIRO
Schraubenabstand	40 mm
Materialstärke (t1)	3 mm
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Artikel 459010 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 459010 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

UNI-Trennklemmen

Mit Zwischenplatte für zwei Rundleiter

Art.-Nr. 459129 UTK 8.10 8.10 ZP V2A

Sie müssen angemeldet sein um 459129.stp herunterzuladen.

Sie müssen angemeldet sein um 459129.igs herunterzuladen.

Sie müssen angemeldet sein um 459129.jt herunterzuladen.

Sie müssen angemeldet sein um 459129.dwg herunterzuladen.

Sie müssen angemeldet sein um 459129m_D.dxf herunterzuladen.

Artikel 459129 wurde zum Merkzettel hinzugefügt.

Artikel 459129 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 459127 UTK 8.10 8.10 ZP CU

Sie müssen angemeldet sein um 459129.stp herunterzuladen.

Sie müssen angemeldet sein um 459129.igs herunterzuladen.

Sie müssen angemeldet sein um 459129.jt herunterzuladen.

Sie müssen angemeldet sein um 459129.dwg herunterzuladen.

Sie müssen angemeldet sein um 459129m_D.dxf herunterzuladen.

Artikel 459127 wurde zum Merkzettel hinzugefügt.

Artikel 459127 wurde zum Warenkorb hinzugefügt.

Ausführung Zweimetall für zwei Rundleiter Cu und St/tZn oder NIRO (V4A)

Art.-Nr. 460517 ZMTK 8.10 8.10 CU STTZN

Sie müssen angemeldet sein um 459129.stp herunterzuladen.

Sie müssen angemeldet sein um 459129.igs herunterzuladen.

Sie müssen angemeldet sein um 459129.jt herunterzuladen.

Sie müssen angemeldet sein um 459129.dwg herunterzuladen.

Artikel 460517 wurde zum Merkzettel hinzugefügt.

Artikel 460517 wurde zum Warenkorb hinzugefügt.

Mit Zwischenplatte für Rund- und Flachleiter

Art.-Nr. 459139 UTK 8.10 FL30 ZP V2A

Sie müssen angemeldet sein um 459139.stp herunterzuladen.

Sie müssen angemeldet sein um 459139.igs herunterzuladen.

Sie müssen angemeldet sein um 459139.jt herunterzuladen.

Sie müssen angemeldet sein um 459139.dwg herunterzuladen.

Sie müssen angemeldet sein um 459139m_D.dxf herunterzuladen.

Artikel 459139 wurde zum Merkzettel hinzugefügt.

Artikel 459139 wurde zum Warenkorb hinzugefügt.

Ausführung Zweimetall für Rundleiter Cu und Flachleiter St/tZn oder NIRO (V4A)

Art.-Nr. 460557 ZMTK 8.10 FL30 CU STTZN

Sie müssen angemeldet sein um 459139.stp herunterzuladen.

Sie müssen angemeldet sein um 459139.igs herunterzuladen.

Sie müssen angemeldet sein um 459139.jt herunterzuladen.

Sie müssen angemeldet sein um 459139.dwg herunterzuladen.

Sie müssen angemeldet sein um 459139m_D.dxf herunterzuladen.

Artikel 460557 wurde zum Merkzettel hinzugefügt.

Artikel 460557 wurde zum Warenkorb hinzugefügt.

Mit Zwischenplatte für Erdeinführungsstangen

Art.-Nr. 459119 UTK 8.10 16 ZP V2A

Sie müssen angemeldet sein um 459119.stp herunterzuladen.

Sie müssen angemeldet sein um 459119.igs herunterzuladen.

Sie müssen angemeldet sein um 459119.jt herunterzuladen.

Sie müssen angemeldet sein um 459119.dwg herunterzuladen.

Sie müssen angemeldet sein um 459119m_D.dxf herunterzuladen.

Artikel 459119 wurde zum Merkzettel hinzugefügt.

Artikel 459119 wurde zum Warenkorb hinzugefügt.

Ausführung Zweimetall für Rundleiter Cu und Erdeinführungsstange St/tZn oder NIRO (V4A)

Art.-Nr. 460507 ZMTK 8.10 16 CU STTZN

Sie müssen angemeldet sein um 460507.stp herunterzuladen.

Sie müssen angemeldet sein um 460507.igs herunterzuladen.

Sie müssen angemeldet sein um 460507.jt herunterzuladen.

Sie müssen angemeldet sein um 460507.dwg herunterzuladen.

Sie müssen angemeldet sein um 460507m_D.dxf herunterzuladen.

Artikel 460507 wurde zum Merkzettel hinzugefügt.

Artikel 460507 wurde zum Warenkorb hinzugefügt.

Mit Zwischenplatte für zwei Rundleiter, schmale Bauform

Art.-Nr. 459003 UTK 7.10 7.10 S ZP STTZN

Sie müssen angemeldet sein um 459003.stp herunterzuladen.

Sie müssen angemeldet sein um 459003.igs herunterzuladen.

Sie müssen angemeldet sein um 459003.jt herunterzuladen.

Sie müssen angemeldet sein um 459003.dwg herunterzuladen.

Sie müssen angemeldet sein um 459003m_D.dxf herunterzuladen.

Artikel 459003 wurde zum Merkzettel hinzugefügt.

Artikel 459003 wurde zum Warenkorb hinzugefügt.

Mit Zwischenplatte für Erdeinführungsstangen, schmale Bauform

Art.-Nr. 459000 UTK 7.10 16 S ZP STTZN

Sie müssen angemeldet sein um 459000.stp herunterzuladen.

Sie müssen angemeldet sein um 459000.igs herunterzuladen.

Sie müssen angemeldet sein um 459000.jt herunterzuladen.

Sie müssen angemeldet sein um 459000.dwg herunterzuladen.

Sie müssen angemeldet sein um 459000m_D.dxf herunterzuladen.

Artikel 459000 wurde zum Merkzettel hinzugefügt.

Artikel 459000 wurde zum Warenkorb hinzugefügt.
