Stützrohr mit HVI power Leitung

Hochspannungsfeste isolierte Ableitung zum Einhalten des Trennungsabstandes zu elektrisch leitenden Teilen nach DIN EN 62305-3 (VDE 0185-305-3).
Einsetzbar bis zu einem äquivalenten Trennungsabstand s ≤ 90 cm (in Luft) oder s ≤ 180 cm (fester Baustoff).

Optisch angepasste innenliegende Verlegung der HVI power Leitung im Stützrohr mit geringer Windangriffsfläche.

Die Mindestbestelllänge beträgt 6 m. Die Leitungslänge ist bei Bestellung anzugeben.
Auf Grund der auftragsbezogenen Fertigung (Konfektionierung der Leitungslänge) kann die Leitung nicht zurückgenommen werden.

Leitungslänge bei Bestellung angeben (0,5 m Schritte).

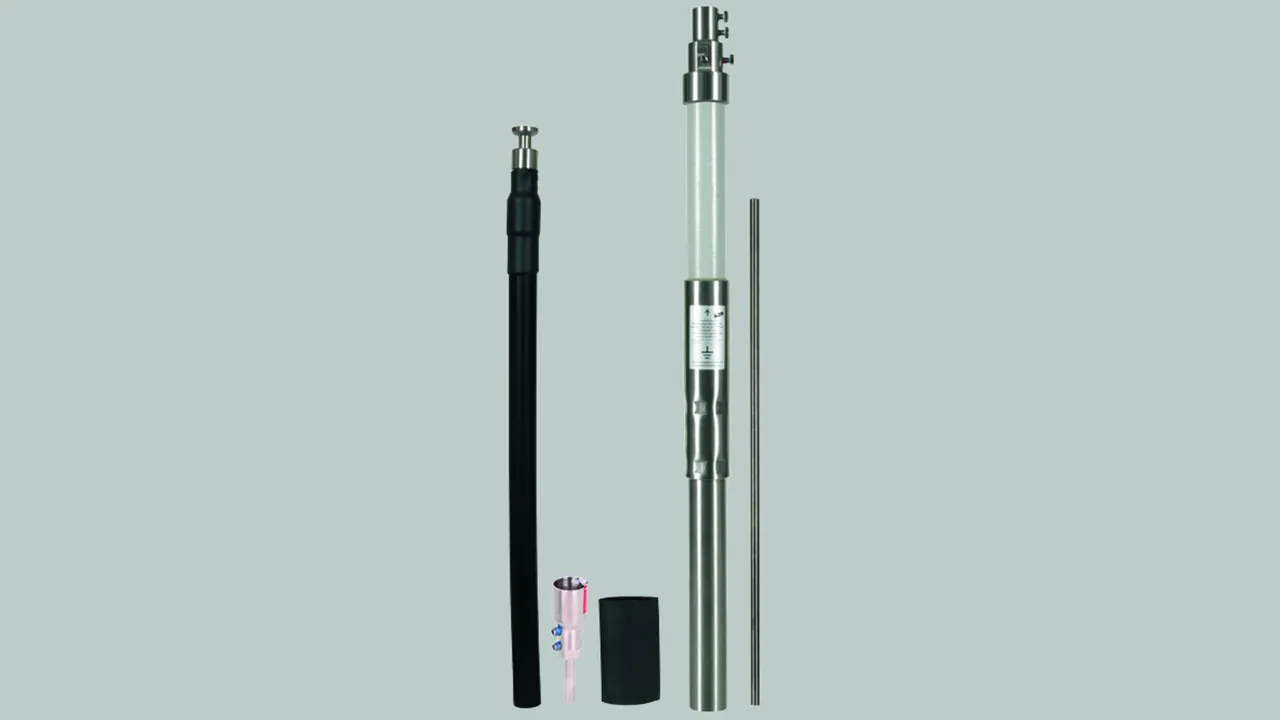

HVI power Leitung im Stützrohr mit Fangspitze

Stützrohr mit innenliegendem Endverschluss und PA-Federelement.
Fangspitze aus NIRO, Ø10 mm, Länge 1000 mm.

1 Produkt

Art.-Nr. 819430 HVI P 27 L6M SR3500 FSP1000 GFK V2A

GTIN 4013364152236, Zolltarifnr. (EU): 85389099, Bruttogewicht: 16.00 kg, VPE: 1.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 819430.stp

      Sie müssen angemeldet sein um 819430.stp herunterzuladen.

      Login
    • 819430.igs

      Sie müssen angemeldet sein um 819430.igs herunterzuladen.

      Login
    • 819430.jt

      Sie müssen angemeldet sein um 819430.jt herunterzuladen.

      Login
    • 819430.dwg

      Sie müssen angemeldet sein um 819430.dwg herunterzuladen.

      Login
    • 819430m_D.dxf

      Sie müssen angemeldet sein um 819430m_D.dxf herunterzuladen.

      Login
HVI power Leitung im Stützrohr Länge 3500mm GFK / NIRO
HVI power Leitung im Stützrohr
hochspannungsfeste isolierte Ableitung zum Einhalten
des Trennungsabstandes zu elektrisch leitenden Teilen
nach DIN EN 62305-3 (VDE 0185-305-3)
Äquivalenter Trennungsabstand s =< 90 cm (in Luft)
oder s =< 180 cm (fester Baustoff).
Die Stützrohre mit HVI power Leitung sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dimensioniert.
HVI power Leitung im Stützrohr verlegt, mit speziellem innenliegendem
Endverschluss und Fangspitze Ø10 mm Länge 1000 mm.
Werkstoff Stützrohr: GFK / NIRO
Länge Stützrohr: 3500 mm
Transportlänge: 3500 mm
Durchmesser Ø Leitung: 27 mm
Farbe Leitung: schwarz ●
Werkstoff Leiter: Cu
Mindestbestelllänge: 6 m
Max. Bestelllänge: 35 m
Max. freie Länge mit Fangspitze (Wandmontage): 3500 mm
Max. Böenwindgeschwindigkeit: siehe Windlastbroschüre
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: HVI P 27 L6M SR3500 FSP1000 GFK V2A
Art.-Nr.: 819430
oder gleichwertig.

Zertifikate



Technische Daten

Werkstoff Stützrohr GFK / NIRO
Länge Stützrohr 3500 mm
Transportlänge 3500 mm
Durchmesser Ø Leitung 27 mm
Farbe Leitung schwarz ●
Werkstoff Leiter Cu
Mindestbestelllänge 6 m
Max. Bestelllänge 35 m
Geeignet für Rohraußenverlegung Nein
Max. freie Länge mit Fangspitze (Wandmontage) 3500 mm
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 819430 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 819430 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

HVI power Leitung im Stützrohr mit Fangstange

Stützrohr mit innenliegendem Endverschluss und PA-Federelement.
Fangstange aus NIRO, Ø22 / 16 / 10 mm, Länge 2500 mm.

2 Produkte

Art.-Nr. 819431 HVI P 27 L6M SR3500 FS2500 GFK V2A

GTIN 4013364155442, Zolltarifnr. (EU): 85389099, Bruttogewicht: 17.60 kg, VPE: 1.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 819431.stp

      Sie müssen angemeldet sein um 819431.stp herunterzuladen.

      Login
    • 819431.igs

      Sie müssen angemeldet sein um 819431.igs herunterzuladen.

      Login
    • 819431.jt

      Sie müssen angemeldet sein um 819431.jt herunterzuladen.

      Login
    • 819431.dwg

      Sie müssen angemeldet sein um 819431.dwg herunterzuladen.

      Login
    • 819431m_D.dxf

      Sie müssen angemeldet sein um 819431m_D.dxf herunterzuladen.

      Login
HVI power Leitung im Stützrohr mit Fangstange Länge 3500mm GFK / NIRO
HVI power Leitung im Stützrohr
hochspannungsfeste isolierte Ableitung zum Einhalten
des Trennungsabstandes zu elektrisch leitenden Teilen
nach DIN EN 62305-3 (VDE 0185-305-3)
Äquivalenter Trennungsabstand s =< 90 cm (in Luft)
oder s =< 180 cm (fester Baustoff).
Die Stützrohre mit HVI power Leitung sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dimensioniert.
HVI power Leitung im Stützrohr verlegt, mit speziellem innenliegendem
Endverschluss und Fangstange Ø22/16/10 mm Länge 2500 mm
Werkstoff Stützrohr: GFK / NIRO
Länge Stützrohr: 3500 mm
Transportlänge: 3500 mm
Durchmesser Ø Leitung: 27 mm
Farbe Leitung: schwarz ●
Werkstoff Leiter: Cu
Mindestbestelllänge: 6 m
Max. Bestelllänge: 35 m
Max. freie Länge mit Fangstange (Wandmontage): 5000 mm
Max. Böenwindgeschwindigkeit: siehe Windlastbroschüre
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: HVI P 27 L6M SR3500 FS2500 GFK V2A
Art.-Nr.: 819431
oder gleichwertig.

Zertifikate



Technische Daten

Werkstoff Stützrohr GFK / NIRO
Länge Stützrohr 3500 mm
Transportlänge 3500 mm
Durchmesser Ø Leitung 27 mm
Farbe Leitung schwarz ●
Werkstoff Leiter Cu
Mindestbestelllänge 6 m
Max. Bestelllänge 35 m
Geeignet für Rohraußenverlegung Nein
Max. freie Länge mit Fangstange (Wandmontage) 5000 mm
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 819431 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 819431 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 819433 HVI P 27 L6M SR5000 FS2500 GFK V2A

GTIN 4013364155459, Zolltarifnr. (EU): 85389099, Bruttogewicht: 21.60 kg, VPE: 1.00 Stk.

Abbildungen

Weitere Information

HVI power Leitung im Stützrohr mit Fangstange Länge 5000 mm GFK / NIRO
HVI power Leitung im Stützrohr
hochspannungsfeste isolierte Ableitung zum Einhalten
des Trennungsabstandes zu elektrisch leitenden Teilen
nach DIN EN 62305-3 (VDE 0185-305-3)
Äquivalenter Trennungsabstand s =< 90 cm (in Luft)
oder s =< 180 cm (fester Baustoff).
Die Stützrohre mit HVI power Leitung sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dimensioniert.
HVI power Leitung im Stützrohr verlegt, mit speziellem innenliegendem
Endverschluss und Fangstange Ø22/16/10 mm Länge 2500 mm
Werkstoff Stützrohr: GFK / NIRO
Länge Stützrohr: 5000 mm
Transportlänge: 5000 mm
Durchmesser Ø Leitung: 27 mm
Farbe Leitung: schwarz ●
Werkstoff Leiter: Cu
Mindestbestelllänge: 6 m
Max. Bestelllänge: 35 m
Max. freie Länge mit Fangstange (Wandmontage): 5500 mm
Max. Böenwindgeschwindigkeit: siehe Windlastbroschüre
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: HVI P 27 L6M SR5000 FS2500 GFK V2A
Art.-Nr.: 819433
oder gleichwertig.

Zertifikate



Technische Daten

Werkstoff Stützrohr GFK / NIRO
Länge Stützrohr 5000 mm
Transportlänge 5000 mm
Durchmesser Ø Leitung 27 mm
Farbe Leitung schwarz ●
Werkstoff Leiter Cu
Mindestbestelllänge 6 m
Max. Bestelllänge 35 m
Geeignet für Rohraußenverlegung Nein
Max. freie Länge mit Fangstange (Wandmontage) 5500 mm
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)
