Erdungsfestpunkte mit flexibler Anschlussklemme
:quality(98)/www.dehn.at/store/f/40247464/HDVORSCHAU/416950_fam_16-9.jpg)
:quality(98)/www.dehn.at/store/f/40247464/HDVORSCHAU/416950_fam_16-9.jpg)

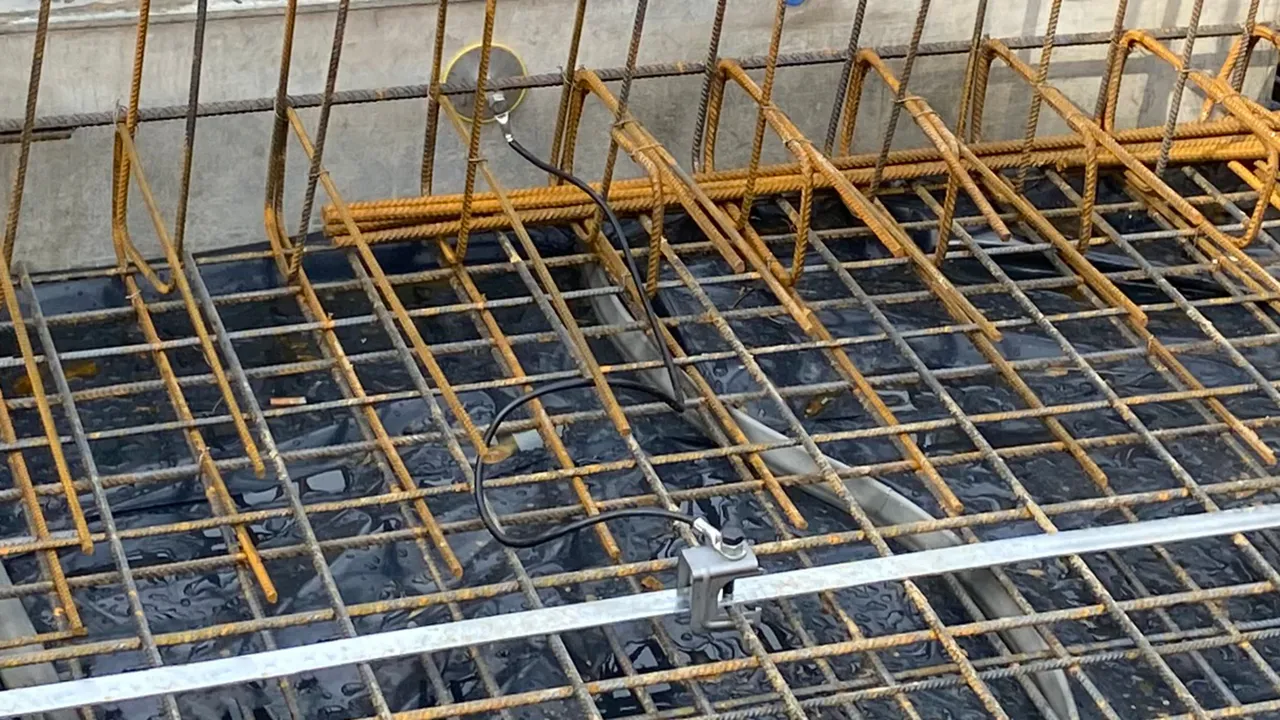

Für den Betoneinbau als flexibler korrosionsfreier Anschluss an die Erdungsanlage für den Schutzpotentialausgleich und / oder den Funktionspotentialausgleich der Ableitung z. B. an die Bewehrung von Gebäuden.
Flexible Anschlussleitungen bis 1000 mm Länge ermöglichen eine maximale Flexibilität zwischen dem äußeren Anschlusspunkt und der inneren Verbindung.
Die universelle Verbindungsklemme ermöglicht den Anschluss von Bewehrungseisen und Rundmaterial von 8-28 mm sowie von Flachmaterial 30x3,5 mm oder höherer Dicke.
Bei dem Doppelgewinde M10 und M12 folgende Mindestlängen der Schrauben beachten:
35 mm bei M10 (Gewindelänge 40 mm)
15 mm bei M12 (Gewindelänge 20 mm)
Flexible Anschlussleitungen bis 1000 mm Länge ermöglichen eine maximale Flexibilität zwischen dem äußeren Anschlusspunkt und der inneren Verbindung.
Die universelle Verbindungsklemme ermöglicht den Anschluss von Bewehrungseisen und Rundmaterial von 8-28 mm sowie von Flachmaterial 30x3,5 mm oder höherer Dicke.
Bei dem Doppelgewinde M10 und M12 folgende Mindestlängen der Schrauben beachten:
35 mm bei M10 (Gewindelänge 40 mm)
15 mm bei M12 (Gewindelänge 20 mm)

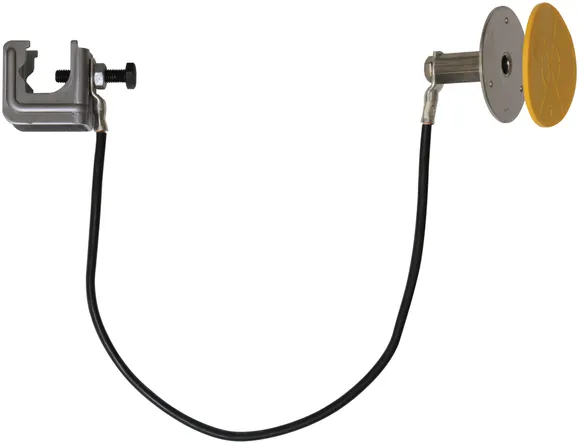

Art.-Nr. 416940 UES 16 L600 VK RD8 28 FL30 EFP
GTIN 4013364360280, Zolltarifnr. (EU): 85359000, Bruttogewicht: 530.00 g, VPE: 25.00 Stk.
:quality(98)/www.dehn.at/store/f/40247475/HDVORSCHAU/416940.jpg)
:quality(98)/www.dehn.at/store/f/40247475/HDVORSCHAU/416940.jpg)
:quality(98)/www.dehn.at/store/f/40247476/HDVORSCHAU/416940m_D.jpg)
:quality(98)/www.dehn.at/store/f/40247476/HDVORSCHAU/416940m_D.jpg)
Technische Daten
| Werkstoff Verbindungsklemme | St/blank |
| Klemmbereich Rd Verbindungsklemme | 8-28 mm |
| Klemmbereich Fl Verbindungsklemme | 30 x 3-4 mm |
| Werkstoff Erdungsfestpunkt | NIRO (V4A) |
| Anschlussgewinde Erdungsfestpunkt | M10 / M12 |
| Werkstoff Überbrückungsseil | Flexible Kupferleitung, frostbeständig |
| Leitungslänge Überbrückungsseil | 600 mm |
| Leitungsquerschnitt Überbrückungsseil | 16 mm2 |
| Normenbezug | DIN EN 62561-1 |

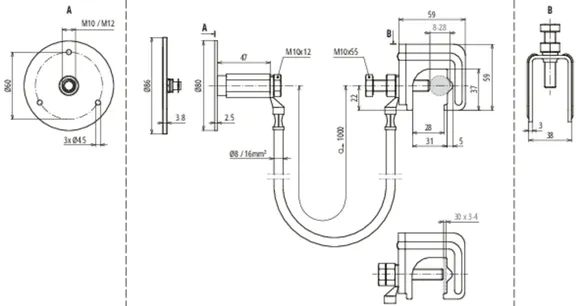

Art.-Nr. 416950 UES 16 L1000 VK RD8 28 FL30 EFP
GTIN 4013364508620, Zolltarifnr. (EU): 85359000, Bruttogewicht: 650.00 g, VPE: 25.00 Stk.
:quality(98)/www.dehn.at/store/f/40247551/HDVORSCHAU/416940.jpg)
:quality(98)/www.dehn.at/store/f/40247551/HDVORSCHAU/416940.jpg)
:quality(98)/www.dehn.at/store/f/40247552/HDVORSCHAU/416950m_D.jpg)
:quality(98)/www.dehn.at/store/f/40247552/HDVORSCHAU/416950m_D.jpg)
Technische Daten
| Werkstoff Verbindungsklemme | St/blank |
| Klemmbereich Rd Verbindungsklemme | 8-28 mm |
| Klemmbereich Fl Verbindungsklemme | 30 x 3-4 mm |
| Werkstoff Erdungsfestpunkt | NIRO (V4A) |
| Anschlussgewinde Erdungsfestpunkt | M10 / M12 |
| Werkstoff Überbrückungsseil | Flexible Kupferleitung, frostbeständig |
| Leitungslänge Überbrückungsseil | 1000 mm |
| Leitungsquerschnitt Überbrückungsseil | 16 mm2 |
| Normenbezug | DIN EN 62561-1 |
