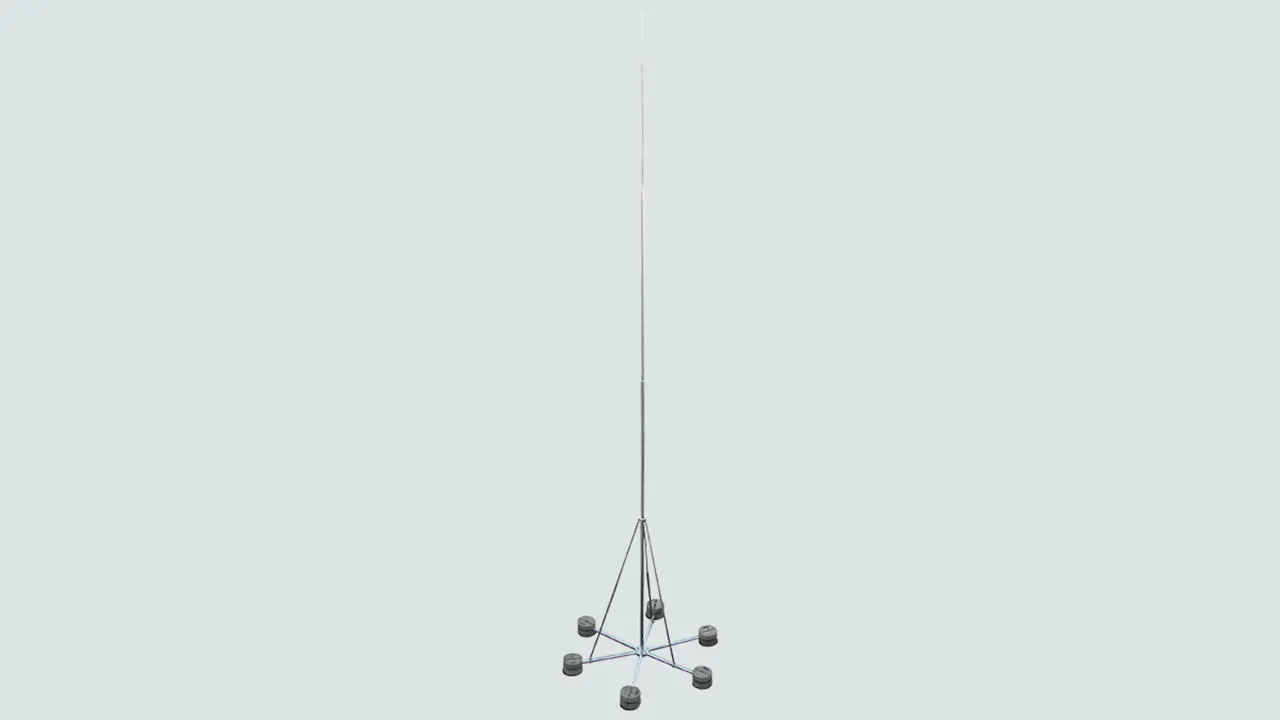

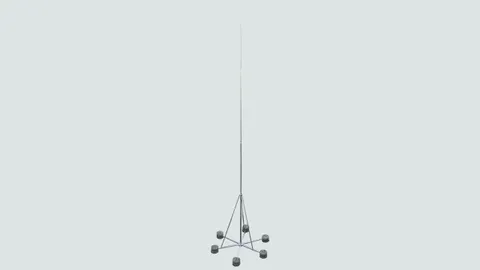

Fangstangen freistehend 10 und 11 m
:quality(98)/www.dehn.at/store/f/38419747/HDVORSCHAU/105910a12_16-9.jpg)
:quality(98)/www.dehn.at/store/f/38419747/HDVORSCHAU/105910a12_16-9.jpg)
Mit klappbarem Sechsbeinstativ zum Schutz von größeren Dachaufbauten oder zum Errichten auf befestigtem Erdboden ohne Fundamentarbeiten. Anpassung an die Neigung bis max. 10°.
Der stapelbare Betonsockel (Art.-Nr. 102 010) und die Unterlegplatte (Art.-Nr. 102 050) sind separat zu bestellen.
Die verjüngten Rohre werden gesteckt und anschließend verschraubt.
Die Transportlänge beträgt ca. 5000 mm.
Bestandteile:
Fangstange aus sich verjüngenden Aluminiumsegmenten
– Rohr Ø60 x 5 mm, Länge ca. 5000 mm
– Rohr Ø40 x 5 mm, Länge ca. 2500 mm bzw. 3000 mm
– Fangstange Ø22/16/10 mm, Länge ca. 2500 mm bzw. 3000 mm
Sechsbeinstativ für Betonsockel mit Keiltechnik inkl. Streben aus Al 20 x 20 x 2 mm
– Doppelüberleger für 2x Rd 8-10 mm
Hinweis: Zulässige Dachlasten sind zu beachten und gegebenenfalls mit dem Gebäudeerrichter abzuklären.
Der stapelbare Betonsockel (Art.-Nr. 102 010) und die Unterlegplatte (Art.-Nr. 102 050) sind separat zu bestellen.
Die verjüngten Rohre werden gesteckt und anschließend verschraubt.
Die Transportlänge beträgt ca. 5000 mm.
Bestandteile:
Fangstange aus sich verjüngenden Aluminiumsegmenten
– Rohr Ø60 x 5 mm, Länge ca. 5000 mm
– Rohr Ø40 x 5 mm, Länge ca. 2500 mm bzw. 3000 mm
– Fangstange Ø22/16/10 mm, Länge ca. 2500 mm bzw. 3000 mm
Sechsbeinstativ für Betonsockel mit Keiltechnik inkl. Streben aus Al 20 x 20 x 2 mm
– Doppelüberleger für 2x Rd 8-10 mm
Hinweis: Zulässige Dachlasten sind zu beachten und gegebenenfalls mit dem Gebäudeerrichter abzuklären.

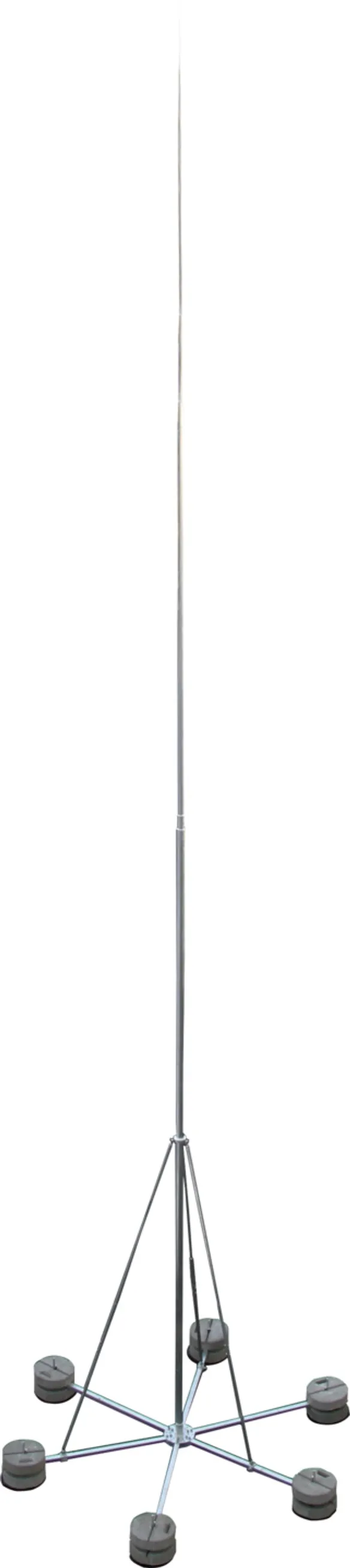

Art.-Nr. 105910 FS D60 10 10M AL SBS STTZN
GTIN 4013364256941, Zolltarifnr.: 85389099, Bruttogewicht: 53.30 kg, VPE: 1.00 Stk.
:quality(98)/www.dehn.at/store/f/38419759/HDVORSCHAU/105910.jpg)
:quality(98)/www.dehn.at/store/f/38419759/HDVORSCHAU/105910.jpg)
:quality(98)/www.dehn.at/store/f/38419760/HDVORSCHAU/105910m_D.jpg)
:quality(98)/www.dehn.at/store/f/38419760/HDVORSCHAU/105910m_D.jpg)
Technische Daten
| Höhe | 10000 mm |
| Radius | 1200 mm |
| Max. Böenwindgeschwindigkeit bei 12 Sockeln à 17 kg | 121 km/h |
| Max. Böenwindgeschwindigkeit bei 18 Sockeln à 17 kg | 140 km/h |
| Platzbedarf Sechsbeinstativ | 2900 x 2560 mm |
| Werkstoff Sechsbeinstativ | St/tZn |
| Werkstoff Fangmast/Fangstange | Al |
| Normenbezug | DIN EN 62561-(1+2) |
| Flächenlast bei 12 Sockeln à 17 kg | 268 kg |
| Flächenlast bei 18 Sockeln à 17 kg | 370 kg |
Art.-Nr. 105911 FS D60 10 11M AL SBS STTZN
GTIN 4013364256958, Zolltarifnr.: 85389099, Bruttogewicht: 54.40 kg, VPE: 1.00 Stk.
:quality(98)/www.dehn.at/store/f/38419771/HDVORSCHAU/105910.jpg)
:quality(98)/www.dehn.at/store/f/38419771/HDVORSCHAU/105910.jpg)
:quality(98)/www.dehn.at/store/f/38419772/HDVORSCHAU/105911m_D.jpg)
:quality(98)/www.dehn.at/store/f/38419772/HDVORSCHAU/105911m_D.jpg)
Technische Daten
| Höhe | 11000 mm |
| Radius | 1200 mm |
| Max. Böenwindgeschwindigkeit bei 12 Sockeln à 17 kg | 112 km/h |
| Max. Böenwindgeschwindigkeit bei 18 Sockeln à 17 kg | 135 km/h |
| Platzbedarf Sechsbeinstativ | 2900 x 2560 mm |
| Werkstoff Sechsbeinstativ | St/tZn |
| Werkstoff Fangmast/Fangstange | Al |
| Normenbezug | DIN EN 62561-(1+2) |
| Flächenlast bei 12 Sockeln à 17 kg | 269 kg |
| Flächenlast bei 18 Sockeln à 17 kg | 371 kg |
