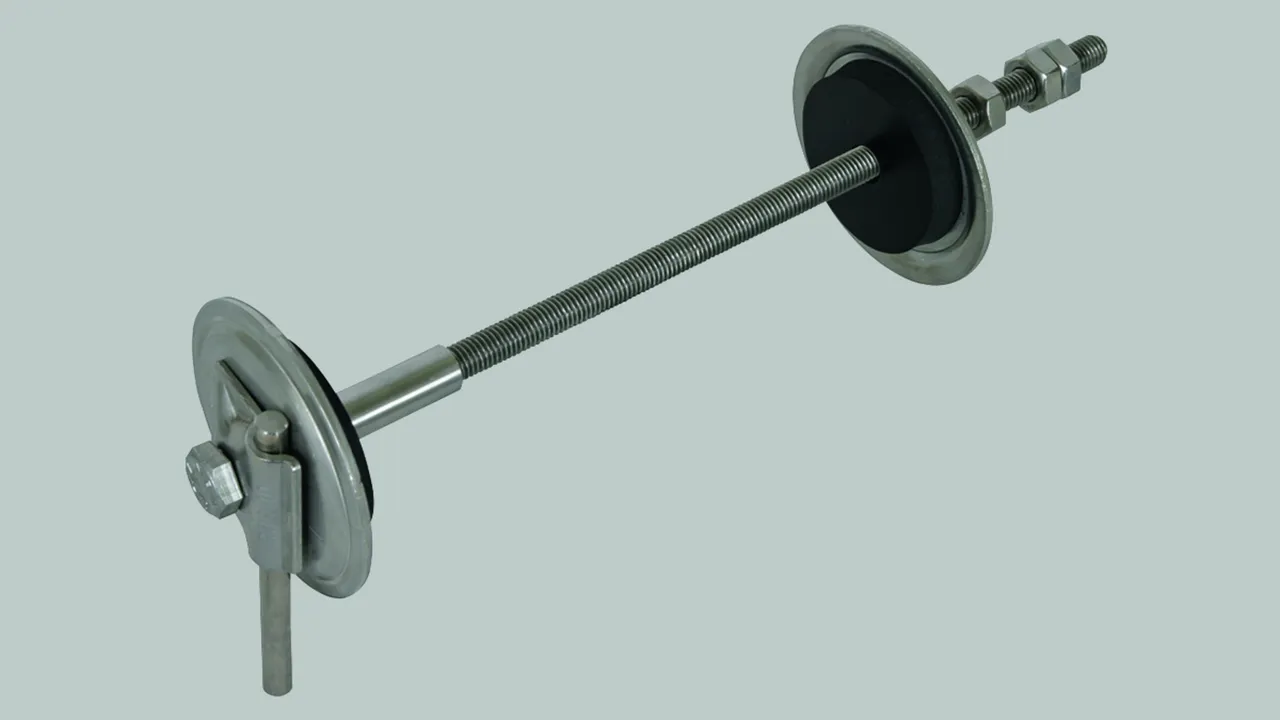

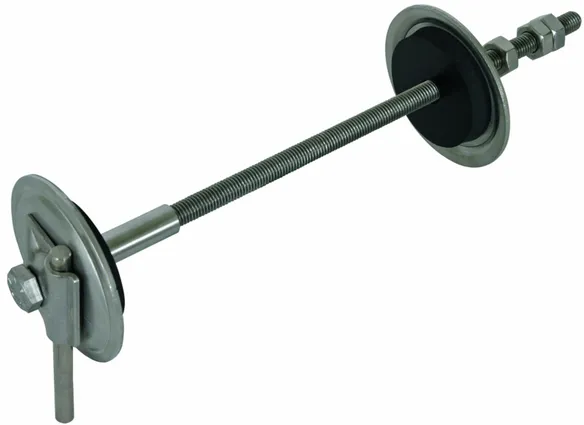

Erder- und Wanddurchführungen

Mit MV-Klemme aus NIRO (V4A) für Rundleiter 8-10 mm.
Zur druckwasserdichten Durchführung der Erd- / Potentialausgleichsleiter bei Mauern und Wänden; mit Gewindestange M10 aus NIRO.

Ausführung zum nachträglichen Einbau mit Bohrung (Ø14 mm) oder ggf. durch die Fertigspreize der Schalung.
Mit Druckwasserprüfung bis 1 bar, die eine Einbausituation bis zu einer Tiefe von 10 m gegenüber stehendem Wasser darstellt.

Die Durchführung ist anschlussfertig mit MV-Klemme ausgeführt und alle erdzugewandten Bauteile bestehen aus NIRO (V4A).
Die Abdichtung erfolgt durch die Anpressung der Neoprenscheiben gegen die Mauer/Wand (Fest- und Losflansch).
Die Montage kann von innen durch einen Monteur erfolgen. Durch die Kontermuttern (innen) kann die Gewindestange beim Festschrauben gehalten werden.

3 Produkte

Art.-Nr. 478410 EWD MVK8.10 M10 L100 300 V4A

GTIN 4013364136335, Zolltarifnr. (EU): 85359000, Bruttogewicht: 580.00 g, VPE: 5.00 Stk.

Vorgänger

Abbildungen

Weitere Information

Erder- und Wanddurchführung mit MV-Klemme NIRO (V4A)
Erder- und Wanddurchführung
zur druckwasserdichten Durchführung von Mauern und Wänden
der Erd-/Potentialausgleichleiter, mit Gewindestange M10 aus NIRO
Mit Druckwasserprüfung bis 1 bar, die eine Einbausituation bis zu
einer Tiefe von 10 m gegenüber stehendem Wasser darstellt
Durchführungslänge: 100-300 mm
Werkstoff Teller: NIRO (V4A)
Werkstoff-Nr.: 1.4571 / 1.4404 / 1.4401
Kurzschlussstrom (AC 50 Hz / DC): 2,7 kA
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: EWD MVK8.10 M10 L100 300 V4A
Art.-Nr.: 478410
oder gleichwertig.

Zertifikate



Technische Daten

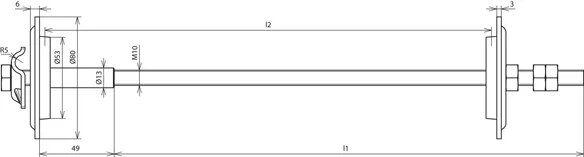

Durchführungslänge (l2) 100-300 mm
Gewindestange Länge (l1) 308 mm
Dichtungen Neopren
Dichtteller Ø 80 mm
Werkstoff Teller NIRO (V4A)
Werkstoff-Nr. 1.4571 / 1.4404 / 1.4401
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C) 2,7 kA
Normenbezug DIN EN 62561-1

Artikel 478410 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 478410 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 478430 EWD MVK8.10 M10 L300 500 V4A

GTIN 4013364136342, Zolltarifnr. (EU): 85359000, Bruttogewicht: 680.00 g, VPE: 5.00 Stk.

Vorgänger

Abbildungen

Weitere Information

Erder- und Wanddurchführung mit MV-Klemme NIRO (V4A)
Erder- und Wanddurchführung
zur druckwasserdichten Durchführung von Mauern und Wänden
der Erd-/Potentialausgleichleiter, mit Gewindestange M10 aus NIRO
Mit Druckwasserprüfung bis 1 bar, die eine Einbausituation bis zu
einer Tiefe von 10 m gegenüber stehendem Wasser darstellt
Durchführungslänge: 300-500 mm
Werkstoff Teller: NIRO (V4A)
Werkstoff-Nr.: 1.4571 / 1.4404 / 1.4401
Kurzschlussstrom (AC 50 Hz / DC): 2,7 kA
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: EWD MVK8.10 M10 L300 500 V4A
Art.-Nr.: 478430
oder gleichwertig.

Zertifikate



Technische Daten

Durchführungslänge (l2) 300-500 mm
Gewindestange Länge (l1) 508 mm
Dichtungen Neopren
Dichtteller Ø 80 mm
Werkstoff Teller NIRO (V4A)
Werkstoff-Nr. 1.4571 / 1.4404 / 1.4401
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C) 2,7 kA
Normenbezug DIN EN 62561-1

Artikel 478430 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 478430 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 478450 EWD MVK8.10 M10 L500 700 V4A

GTIN 4013364136359, Zolltarifnr. (EU): 85359000, Bruttogewicht: 780.00 g, VPE: 1.00 Stk.

Vorgänger

Abbildungen

Weitere Information

Erder- und Wanddurchführung mit MV-Klemme NIRO (V4A)
Erder- und Wanddurchführung
zur druckwasserdichten Durchführung von Mauern und Wänden
der Erd-/Potentialausgleichleiter, mit Gewindestange M10 aus NIRO
Mit Druckwasserprüfung bis 1 bar, die eine Einbausituation bis zu
einer Tiefe von 10 m gegenüber stehendem Wasser darstellt
Durchführungslänge: 500-700 mm
Werkstoff Teller: NIRO (V4A)
Werkstoff-Nr.: 1.4571 / 1.4404 / 1.4401
Kurzschlussstrom (AC 50 Hz / DC): 2,7 kA
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: EWD MVK8.10 M10 L500 700 V4A
Art.-Nr.: 478450
oder gleichwertig.

Zertifikate



Technische Daten

Durchführungslänge (l2) 500-700 mm
Gewindestange Länge (l1) 708 mm
Dichtungen Neopren
Dichtteller Ø 80 mm
Werkstoff Teller NIRO (V4A)
Werkstoff-Nr. 1.4571 / 1.4404 / 1.4401
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C) 2,7 kA
Normenbezug DIN EN 62561-1

Artikel 478450 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 478450 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb
