SV-Klemmen für ober- und unterirdische Verbindungen
:quality(98)/www.dehn.at/store/f/39988891/HDVORSCHAU/308220a1_16-9.jpg)
:quality(98)/www.dehn.at/store/f/39988891/HDVORSCHAU/308220a1_16-9.jpg)

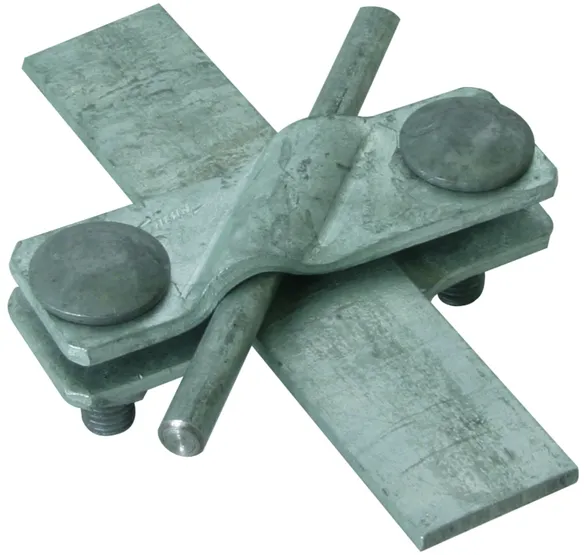

Art.-Nr. 308220 SVK 7.10 7.10 FL30 STTZN
GTIN 4013364084216, Zolltarifnr.: 85359000, Bruttogewicht: 254.00 g, VPE: 25.00 Stk.
:quality(98)/www.dehn.at/store/f/39988903/HDVORSCHAU/308220.jpg)
:quality(98)/www.dehn.at/store/f/39988903/HDVORSCHAU/308220.jpg)
:quality(98)/www.dehn.at/store/f/39988904/HDVORSCHAU/308220m_D.jpg)
:quality(98)/www.dehn.at/store/f/39988904/HDVORSCHAU/308220m_D.jpg)

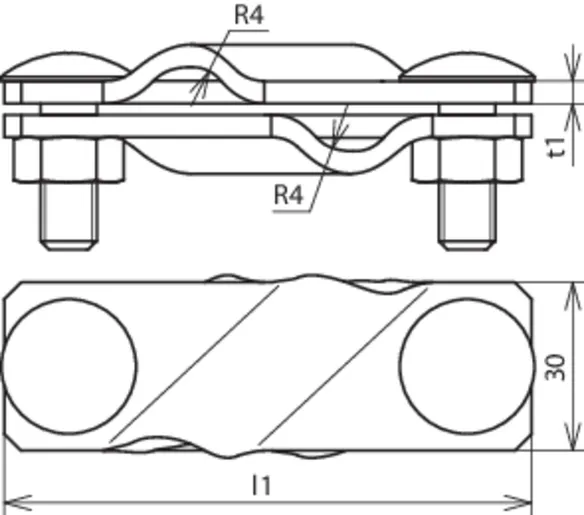

Technische Daten
| Werkstoff Klemme | St/tZn |
| Klemmbereich Rd / Rd | 7-10 / 7-10 mm |
| Klemmbereich Rd / Fl | 7-10 / 30 mm |
| Klemmbereich Fl / Fl | 30 / 30 mm |
| Schraube | e M10 x 30 mm |
| Abmessung (l1 x t1) | 94 x 4 mm |
| Normenbezug | DIN EN 62561-1 |
| Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C) | 7,3 kA |
| *) Genaue Zuordnung siehe Prüfzertifikat. | |

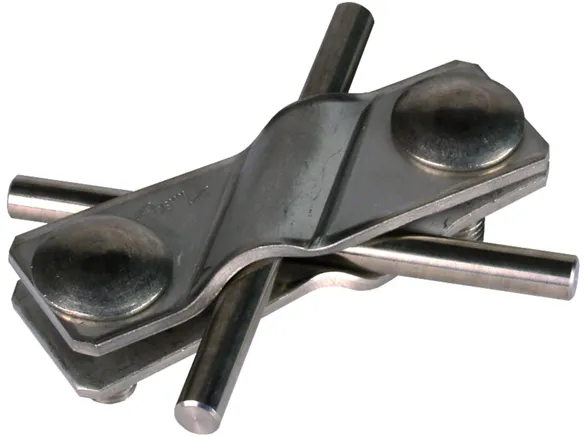

Art.-Nr. 308229 SVK 7.10 7.10 FL30 V4A
GTIN 4013364083745, Zolltarifnr.: 85359000, Bruttogewicht: 194.00 g, VPE: 25.00 Stk.
:quality(98)/www.dehn.at/store/f/39988914/HDVORSCHAU/308229.jpg)
:quality(98)/www.dehn.at/store/f/39988914/HDVORSCHAU/308229.jpg)
:quality(98)/www.dehn.at/store/f/39988915/HDVORSCHAU/308220m_D.jpg)
:quality(98)/www.dehn.at/store/f/39988915/HDVORSCHAU/308220m_D.jpg)
Technische Daten
| Werkstoff Klemme | NIRO (V4A) |
| Klemmbereich Rd / Rd | 7-10 / 7-10 mm |
| Klemmbereich Rd / Fl | 7-10 / 30 mm |
| Klemmbereich Fl / Fl | 30 / 30 mm |
| Schraube | e M10 x 30 mm |
| Abmessung (l1 x t1) | 94 x 3 mm |
| Normenbezug | DIN EN 62561-1 |
| Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C) | 3,2 kA |
| *) Genaue Zuordnung siehe Prüfzertifikat. | |

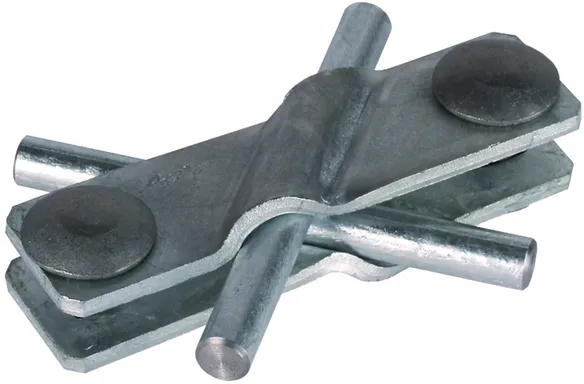

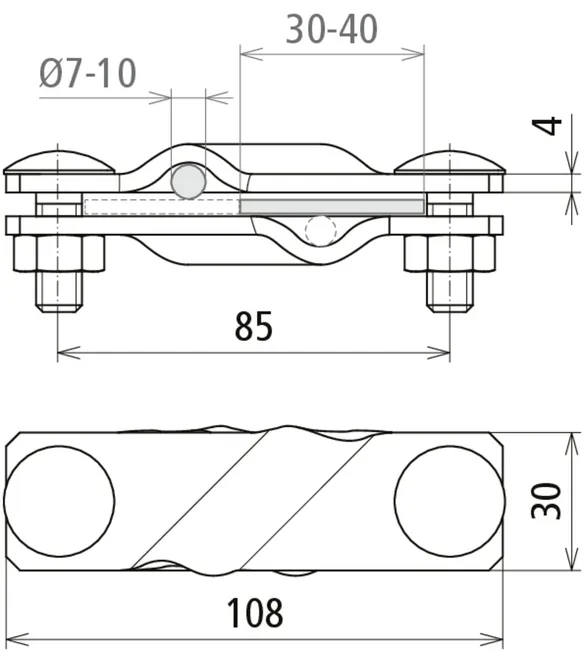

Art.-Nr. 308320 SVK 7.10 7.10 FL40 STTZN
GTIN 4013364028531, Zolltarifnr.: 85359000, Bruttogewicht: 270.00 g, VPE: 25.00 Stk.
:quality(98)/www.dehn.at/store/f/39988925/HDVORSCHAU/308320.jpg)
:quality(98)/www.dehn.at/store/f/39988925/HDVORSCHAU/308320.jpg)
:quality(98)/www.dehn.at/store/f/39988926/HDVORSCHAU/308320m_D.jpg)
:quality(98)/www.dehn.at/store/f/39988926/HDVORSCHAU/308320m_D.jpg)
Technische Daten
| Werkstoff Klemme | St/tZn |
| Klemmbereich Rd / Rd | 7-10 / 7-10 mm |
| Klemmbereich Rd / Fl | 7-10 / 30-40 mm |
| Klemmbereich Fl / Fl | 30-40 / 30-40 mm |
| Schraube | e M10 x 30 mm |
| Abmessung (l1 x t1) | 108 x 4 mm |
| Normenbezug | DIN EN 62561-1 |
| Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C) | 14,0 kA |
| *) Genaue Zuordnung siehe Prüfzertifikat. | |

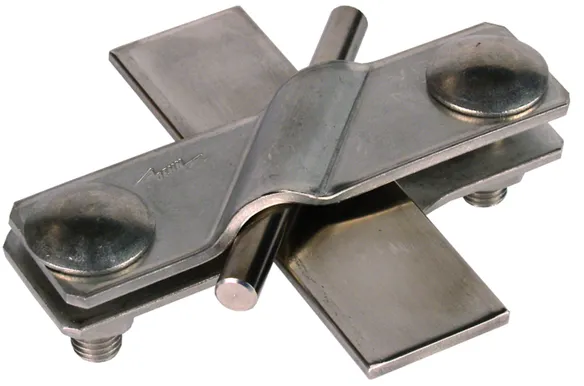

Art.-Nr. 308329 SVK 7.10 7.10 FL40 V4A
GTIN 4013364081338, Zolltarifnr.: 85359000, Bruttogewicht: 224.00 g, VPE: 25.00 Stk.
Abbildungen
:quality(98)/www.dehn.at/store/f/39988936/HDVORSCHAU/308329.jpg)
:quality(98)/www.dehn.at/store/f/39988936/HDVORSCHAU/308329.jpg)
Zertifikate
Technische Daten
| Werkstoff Klemme | NIRO (V4A) |
| Klemmbereich Rd / Rd | 7-10 / 7-10 mm |
| Klemmbereich Rd / Fl | 7-10 / 30-40 mm |
| Klemmbereich Fl / Fl | 30-40 / 30-40 mm |
| Schraube | e M10 x 30 mm |
| Abmessung (l1 x t1) | 108 x 3 mm |
| Normenbezug | DIN EN 62561-1 |
| Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C) | 14,0 kA |
| *) Genaue Zuordnung siehe Prüfzertifikat. | |

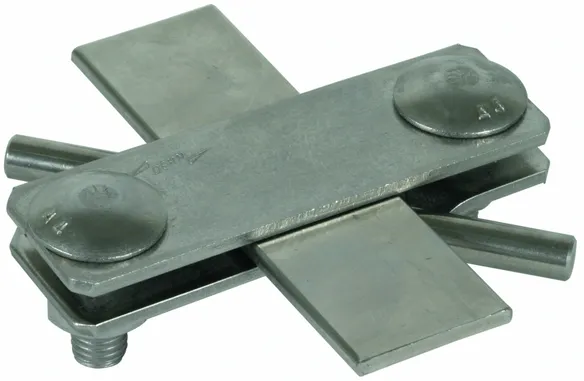

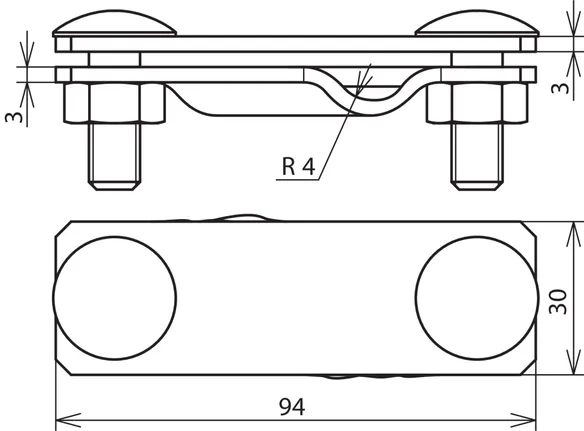

Art.-Nr. 308249 SVK 7.10 FL30 V4A
GTIN 4013364129313, Zolltarifnr.: 85359000, Bruttogewicht: 204.00 g, VPE: 25.00 Stk.
:quality(98)/www.dehn.at/store/f/39988948/HDVORSCHAU/308249.jpg)
:quality(98)/www.dehn.at/store/f/39988948/HDVORSCHAU/308249.jpg)
:quality(98)/www.dehn.at/store/f/39988949/HDVORSCHAU/308249m_D.jpg)
:quality(98)/www.dehn.at/store/f/39988949/HDVORSCHAU/308249m_D.jpg)
Technische Daten
| Werkstoff Klemme | NIRO (V4A) |
| Klemmbereich Rd / Fl | 7-10 / 30 mm |
| Klemmbereich Fl / Fl | 30 / 30 mm |
| Schraube | e M10 x 30 mm |
| Abmessung (l1 x t1) | 94 x 3 mm |
| Normenbezug | DIN EN 62561-1 |
| *) Genaue Zuordnung siehe Prüfzertifikat. | |

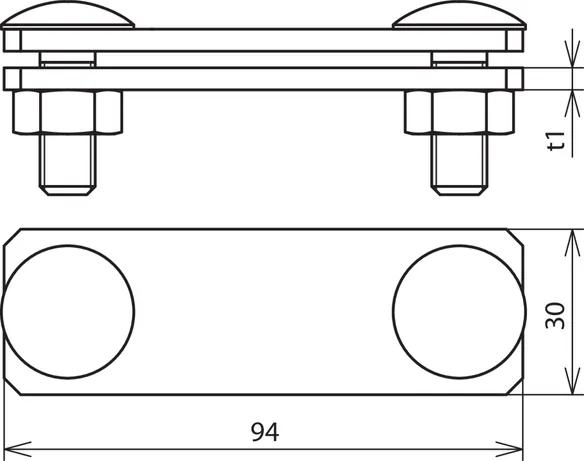

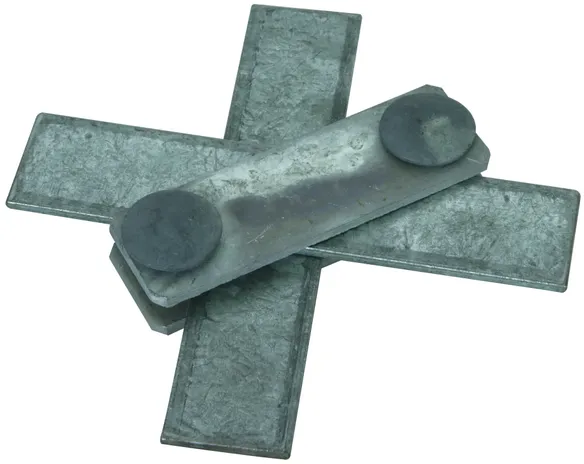

Art.-Nr. 308230 SVK FL30 STTZN
GTIN 4013364090859, Zolltarifnr.: 85359000, Bruttogewicht: 245.00 g, VPE: 25.00 Stk.
:quality(98)/www.dehn.at/store/f/39988961/HDVORSCHAU/308230.jpg)
:quality(98)/www.dehn.at/store/f/39988961/HDVORSCHAU/308230.jpg)
:quality(98)/www.dehn.at/store/f/39988962/HDVORSCHAU/308230m_D.jpg)
:quality(98)/www.dehn.at/store/f/39988962/HDVORSCHAU/308230m_D.jpg)
Technische Daten
| Werkstoff Klemme | St/tZn |
| Klemmbereich Fl / Fl | 30 / 30 mm |
| Schraube | e M10 x 30 mm |
| Abmessung (l1 x t1) | 94 x 4 mm |
| Normenbezug | DIN EN 62561-1 |
| Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C) | 8,2 kA |
| *) Genaue Zuordnung siehe Prüfzertifikat. | |

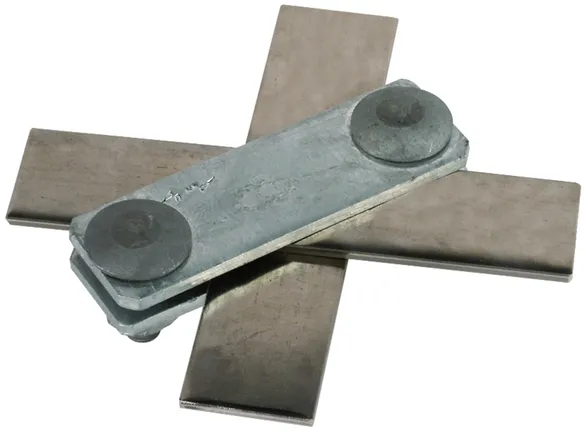

Art.-Nr. 308239 SVK FL30 V4A
GTIN 4013364090866, Zolltarifnr.: 85359000, Bruttogewicht: 201.00 g, VPE: 25.00 Stk.
:quality(98)/www.dehn.at/store/f/39988972/HDVORSCHAU/308239.jpg)
:quality(98)/www.dehn.at/store/f/39988972/HDVORSCHAU/308239.jpg)
:quality(98)/www.dehn.at/store/f/39988973/HDVORSCHAU/308230m_D.jpg)
:quality(98)/www.dehn.at/store/f/39988973/HDVORSCHAU/308230m_D.jpg)
Technische Daten
| Werkstoff Klemme | NIRO (V4A) |
| Klemmbereich Fl / Fl | 30 / 30 mm |
| Schraube | e M10 x 30 mm |
| Abmessung (l1 x t1) | 94 x 3 mm |
| Normenbezug | DIN EN 62561-1 |
| Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C) | 3,9 kA |
| *) Genaue Zuordnung siehe Prüfzertifikat. | |

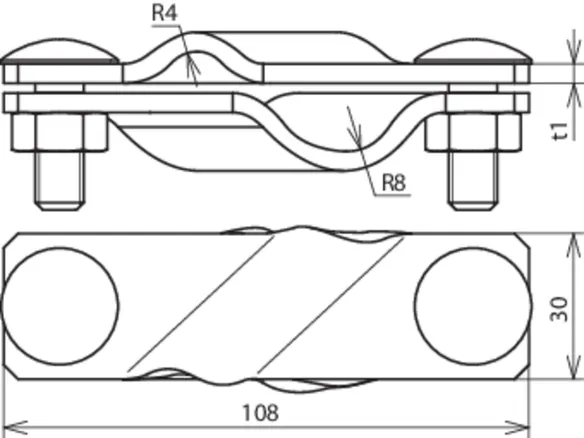

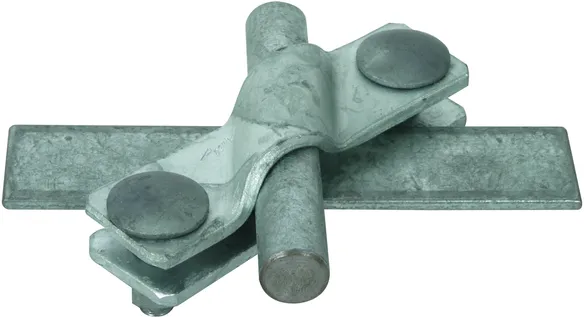

Art.-Nr. 308330 SVK 7.10 16 FL40 STTZN
GTIN 4013364096660, Zolltarifnr.: 85359000, Bruttogewicht: 270.00 g, VPE: 25.00 Stk.
:quality(98)/www.dehn.at/store/f/39988986/HDVORSCHAU/308330.jpg)
:quality(98)/www.dehn.at/store/f/39988986/HDVORSCHAU/308330.jpg)
:quality(98)/www.dehn.at/store/f/39988987/HDVORSCHAU/308330m_D.jpg)
:quality(98)/www.dehn.at/store/f/39988987/HDVORSCHAU/308330m_D.jpg)
Technische Daten
| Werkstoff Klemme | St/tZn |
| Klemmbereich Rd / Rd | 7-10 / 16 mm |
| Klemmbereich Rd / Fl | 16 / 30-40 mm |
| Schraube | e M10 x 30 mm |
| Abmessung (l1 x t1) | 108 x 4 mm |
| Normenbezug | DIN EN 62561-1 |
| *) Genaue Zuordnung siehe Prüfzertifikat. | |
