Verbindungsmuffen

Für den Zusammenschluss von zwei Rundleitern in Längsanordnung mit vier Schrauben.

ZG 8

1 Produkt

Art.-Nr. 385203 VM 8 SKM6X10 ZG

GTIN 4013364035669, Zolltarifnr. (EU): 85359000, Bruttogewicht: 65.60 g, VPE: 50.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 385203.stp

      Sie müssen angemeldet sein um 385203.stp herunterzuladen.

      Login
    • 385203.igs

      Sie müssen angemeldet sein um 385203.igs herunterzuladen.

      Login
    • 385203.jt

      Sie müssen angemeldet sein um 385203.jt herunterzuladen.

      Login
    • 385203.dwg

      Sie müssen angemeldet sein um 385203.dwg herunterzuladen.

      Login
    • 385203m_D.dxf

      Sie müssen angemeldet sein um 385203m_D.dxf herunterzuladen.

      Login

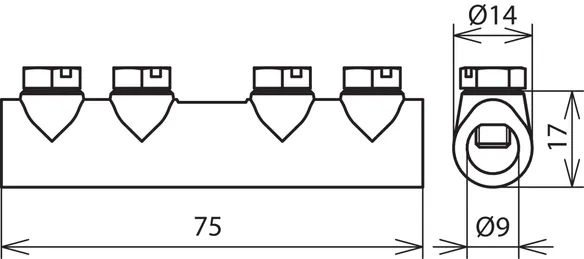

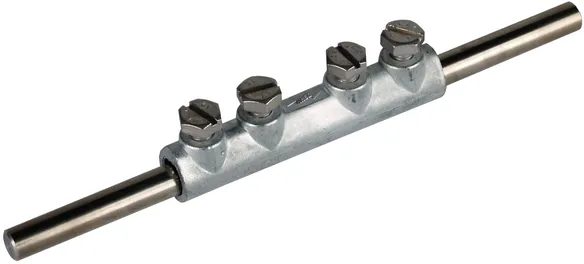

Verbindungsmuffen ZG 8
Verbindungsmuffen für den Zusammenschluss von zwei Rundleitern
in längs Anordnung
Werkstoff Klemme: ZG
Klemmbereich Rd: 8 mm
Schraube: M6 x 10 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: VM 8 SKM6X10 ZG
Art.-Nr.: 385203
oder gleichwertig.

Zertifikate



Technische Daten

Werkstoff Klemme ZG
Klemmbereich Rd 8 mm
Schraube dj M6 x 10 mm
Normenbezug DIN EN 62561-1
*) Genaue Zuordnung siehe Prüfzertifikat.

Artikel 385203 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 385203 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

ZG 7-10

1 Produkt

Art.-Nr. 385202 VM 7.10 SKM6X12 ZG

GTIN 4013364068131, Zolltarifnr. (EU): 85359000, Bruttogewicht: 71.00 g, VPE: 50.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 385202.stp

      Sie müssen angemeldet sein um 385202.stp herunterzuladen.

      Login
    • 385202.igs

      Sie müssen angemeldet sein um 385202.igs herunterzuladen.

      Login
    • 385202.jt

      Sie müssen angemeldet sein um 385202.jt herunterzuladen.

      Login
    • 385202.dwg

      Sie müssen angemeldet sein um 385202.dwg herunterzuladen.

      Login
    • 385202m_D.dxf

      Sie müssen angemeldet sein um 385202m_D.dxf herunterzuladen.

      Login

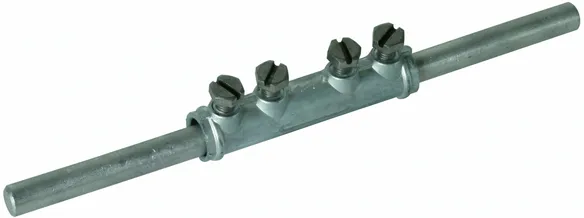

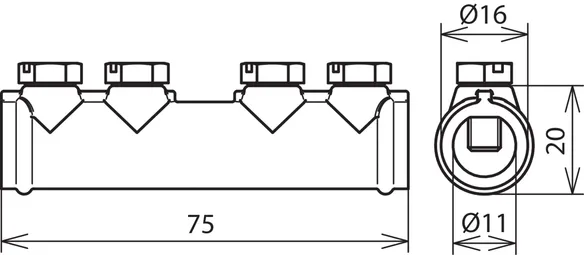

Verbindungsmuffen ZG 7-10
Verbindungsmuffen für den Zusammenschluss von zwei Rundleitern
in längs Anordnung
Werkstoff Klemme: ZG
Klemmbereich Rd: 7-10 mm
Schraube: M6 x 12 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: VM 7.10 SKM6X12 ZG
Art.-Nr.: 385202
oder gleichwertig.

Zertifikate



Technische Daten

Werkstoff Klemme ZG
Klemmbereich Rd 7-10 mm
Schraube dj M6 x 12 mm
Normenbezug DIN EN 62561-1
*) Genaue Zuordnung siehe Prüfzertifikat.

Artikel 385202 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 385202 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Al 8

1 Produkt

Art.-Nr. 385213 VM 8 SKM6X8 AL

GTIN 4013364090873, Zolltarifnr. (EU): 85359000, Bruttogewicht: 40.30 g, VPE: 50.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 385213.stp

      Sie müssen angemeldet sein um 385213.stp herunterzuladen.

      Login
    • 385213.igs

      Sie müssen angemeldet sein um 385213.igs herunterzuladen.

      Login
    • 385213.jt

      Sie müssen angemeldet sein um 385213.jt herunterzuladen.

      Login
    • 385213.dwg

      Sie müssen angemeldet sein um 385213.dwg herunterzuladen.

      Login
    • 385213m_D.dxf

      Sie müssen angemeldet sein um 385213m_D.dxf herunterzuladen.

      Login

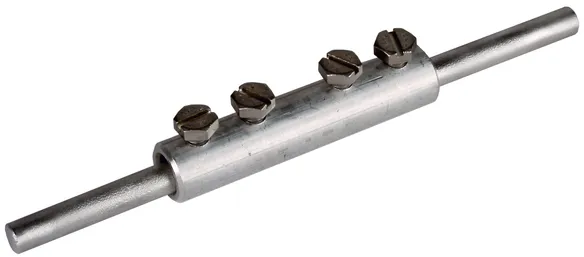

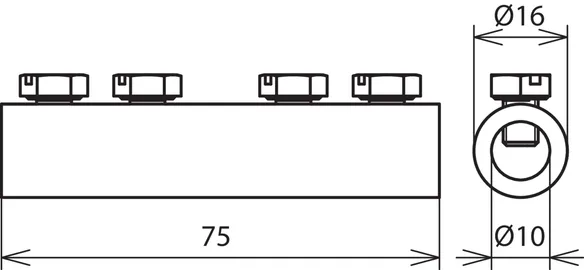

Verbindungsmuffen Al 8
Verbindungsmuffen für den Zusammenschluss von zwei Rundleitern
in längs Anordnung
Werkstoff Klemme: Al
Klemmbereich Rd: 8 mm
Schraube: M6 x 8 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: VM 8 SKM6X8 AL
Art.-Nr.: 385213
oder gleichwertig.

Zertifikate



Technische Daten

Werkstoff Klemme Al
Klemmbereich Rd 8 mm
Schraube dj M6 x 8 mm
Normenbezug DIN EN 62561-1
*) Genaue Zuordnung siehe Prüfzertifikat.

Artikel 385213 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 385213 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Cu 8

1 Produkt

Art.-Nr. 385207 VM 8 SKM6X8 CU

GTIN 4013364049093, Zolltarifnr. (EU): 85359000, Bruttogewicht: 65.70 g, VPE: 50.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 385207.stp

      Sie müssen angemeldet sein um 385207.stp herunterzuladen.

      Login
    • 385207.igs

      Sie müssen angemeldet sein um 385207.igs herunterzuladen.

      Login
    • 385207.jt

      Sie müssen angemeldet sein um 385207.jt herunterzuladen.

      Login
    • 385207.dwg

      Sie müssen angemeldet sein um 385207.dwg herunterzuladen.

      Login
    • 385207m_D.dxf

      Sie müssen angemeldet sein um 385207m_D.dxf herunterzuladen.

      Login

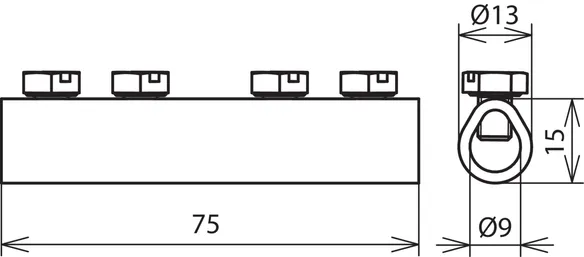

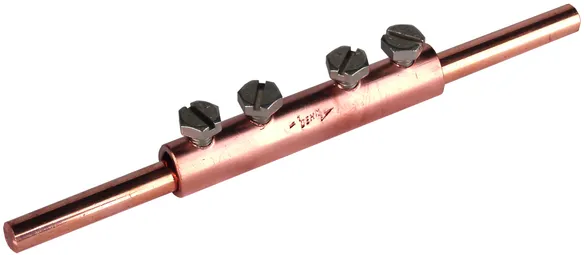

Verbindungsmuffen Cu
Verbindungsmuffen für den Zusammenschluss von zwei Rundleitern
in längs Anordnung
Werkstoff Klemme: Cu
Klemmbereich Rd: 8 mm
Schraube: M6 x 8 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: VM 8 SKM6X8 CU
Art.-Nr.: 385207
oder gleichwertig.

Zertifikate



Technische Daten

Werkstoff Klemme Cu
Klemmbereich Rd 8 mm
Schraube dj M6 x 8 mm
Normenbezug DIN EN 62561-1
*) Genaue Zuordnung siehe Prüfzertifikat.

Artikel 385207 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 385207 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb
