Jordingspunkt

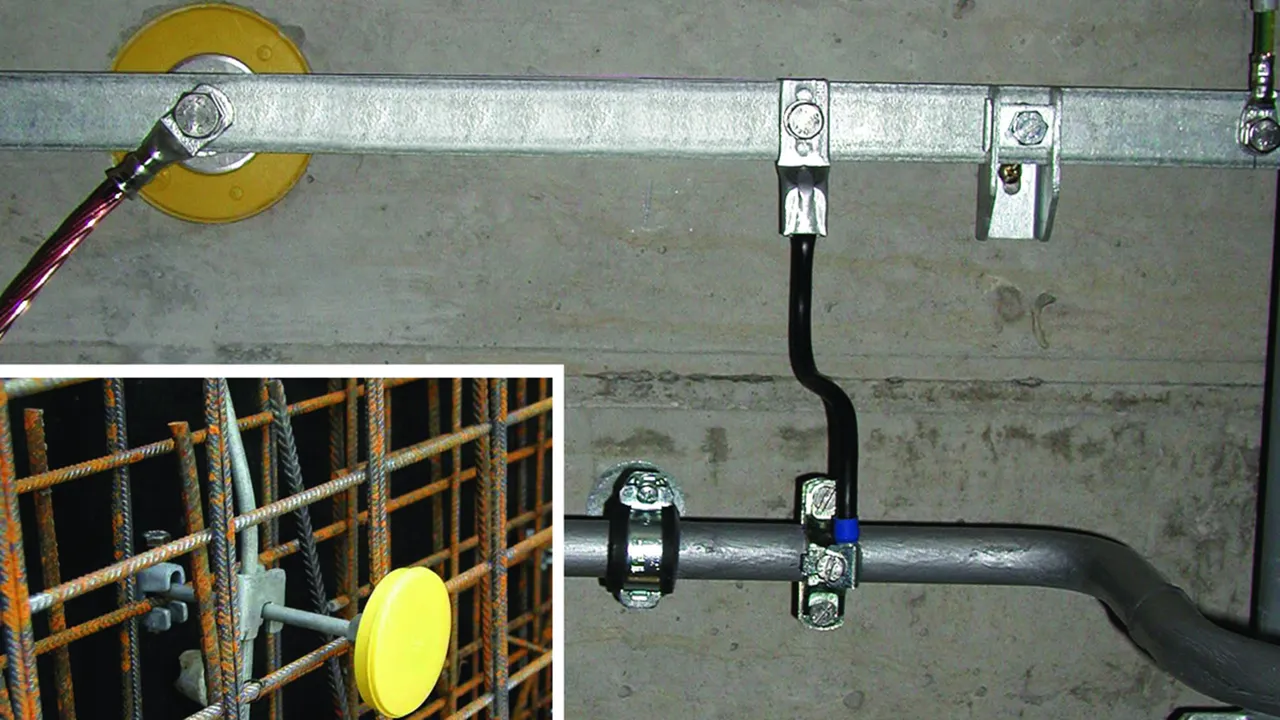

For tilslutning til bygningsarmering, tilslutningssted for nedleder til jordingsanlæg, samtidig også målepunkt (gennemgangs-/modstandsmåling).Ved tilslutningsmulighederne M10 og M12 gælder følgende minimumslængde for skruerne:M10: 35 mm (gevindlængde 40 mm)M12: 15 mm (gevindlængde 20 mm)
  • Tilslutningsmulighed ved tilslutningsstang med krydsstykke art.-nr. 319 201, eller tilslutningsklemme, eksempelvis art.-nr. 308 025 til forstærkning
  • Tilslutningsmulighed for potentialudligningsskinne, eksempelvis endestykke art.-nr. 390 499
  • Tilslutningsmulighed for flade ledere ved tilslutningspladen (front) med tilslutningsklemme art.-nr. 478 141, eller på bagsiden af et jordingspunkt uden tilslutningsstang med tilslutningsklemme art.-nr. 478 129
  • Tilslutningsstang skruet eller presset på
  • Kunststofdæksel klikkes på, forseglet med tryktestet O-ring (testtryk 0,5 bar)

Type M

Med tilslutningsstang (I = 180 mm, Ø10 mm).

2 Produkte

Art.-Nr. 478011 EFPM M10 12 V4A L230 STTZN

GTIN 4013364033054, Zolltarifnr. (EU): 85359000, Bruttogewicht: 312.50 g, VPE: 25.00 Pakkestørrelse

Abbildungen

Weitere Information

  • CAD-Daten
    • 478011.stp

      Sie müssen angemeldet sein um 478011.stp herunterzuladen.

      Login
    • 478011.igs

      Sie müssen angemeldet sein um 478011.igs herunterzuladen.

      Login
    • 478011.jt

      Sie müssen angemeldet sein um 478011.jt herunterzuladen.

      Login
    • 478011.dwg

      Sie müssen angemeldet sein um 478011.dwg herunterzuladen.

      Login
    • 478011m_E.dxf

      Sie müssen angemeldet sein um 478011m_E.dxf herunterzuladen.

      Login

Tilslutningsgevind: M10 / M12
Materiale (plade): Rustfrit (V4A)
Materiale-nr.: 1.4571 / 1.4404 / 1.4401
Materiale (akse): St/tZn
Kortslutningsstrøm (AC 50 Hz/DC): 6,5 kA
Standard: EN 62561-1

fabrikat: DEHN
Type: EFPM M10 12 V4A L230 STTZN
artikelnr.: 478011
eller tilsvarende

Zertifikate



Technische Daten

Tilslutningsgevind M10 / M12
Materiale (plade) Rustfrit (V4A)
Materiale-nr. 1.4571 / 1.4404 / 1.4401
Materiale (akse) St/tZn
Tilslutningsplade Ø 80 mm
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C) 6,5 kA
Standard EN 62561-1

Artikel 478011 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 478011 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 478019 EFPM M10 12 V4A L230 V2A

GTIN 4013364072107, Zolltarifnr. (EU): 85359000, Bruttogewicht: 310.10 g, VPE: 25.00 Pakkestørrelse

Abbildungen

Weitere Information

  • CAD-Daten
    • 478019.stp

      Sie müssen angemeldet sein um 478019.stp herunterzuladen.

      Login
    • 478019.igs

      Sie müssen angemeldet sein um 478019.igs herunterzuladen.

      Login
    • 478019.jt

      Sie müssen angemeldet sein um 478019.jt herunterzuladen.

      Login
    • 478019.dwg

      Sie müssen angemeldet sein um 478019.dwg herunterzuladen.

      Login
    • 478011m_E.dxf

      Sie müssen angemeldet sein um 478011m_E.dxf herunterzuladen.

      Login

Tilslutningsgevind: M10 / M12
Materiale (plade): Rustfrit (V4A)
Materiale-nr.: 1.4571 / 1.4404 / 1.4401
Materiale (akse): Rustfrit
Kortslutningsstrøm (AC 50 Hz/DC): 3,9 kA
Standard: DIN EN 62561-1

fabrikat: DEHN
Type: EFPM M10 12 V4A L230 V2A
artikelnr.: 478019
eller tilsvarende

Zertifikate



Technische Daten

Tilslutningsgevind M10 / M12
Materiale (plade) Rustfrit (V4A)
Materiale-nr. 1.4571 / 1.4404 / 1.4401
Materiale (akse) Rustfrit
Tilslutningsplade Ø 80 mm
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C) 3,9 kA
Standard DIN EN 62561-1

Artikel 478019 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 478019 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Type M uden tilslutningsstang

1 Produkt

Art.-Nr. 478012 EFPM M10 12 V4A

GTIN 4013364069183, Zolltarifnr. (EU): 85359000, Bruttogewicht: 192.00 g, VPE: 20.00 Pakkestørrelse

Abbildungen

Weitere Information

  • CAD-Daten
    • 478012.stp

      Sie müssen angemeldet sein um 478012.stp herunterzuladen.

      Login
    • 478012.igs

      Sie müssen angemeldet sein um 478012.igs herunterzuladen.

      Login
    • 478012.jt

      Sie müssen angemeldet sein um 478012.jt herunterzuladen.

      Login
    • 478012.dwg

      Sie müssen angemeldet sein um 478012.dwg herunterzuladen.

      Login
    • 478012m_E.dxf

      Sie müssen angemeldet sein um 478012m_E.dxf herunterzuladen.

      Login

Tilslutningsgevind: M10 / M12
Materiale (plade): Rustfrit (V4A)
Materiale-nr.: 1.4571 / 1.4404 / 1.4401
Kortslutningsstrøm (AC 50 Hz/DC): 9,3 kA (med kobberkabelsko)
Standard: DIN EN 62561-1

fabrikat: DEHN
Type: EFPM M10 12 V4A
artikelnr.: 478012
eller tilsvarende



Technische Daten

Tilslutningsgevind M10 / M12
Materiale (plade) Rustfrit (V4A)
Materiale-nr. 1.4571 / 1.4404 / 1.4401
Tilslutningsplade Ø 80 mm
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C) 9,3 kA (med kobberkabelsko)
Standard DIN EN 62561-1

Artikel 478012 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 478012 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Type M fastpresset tilslutningsstang

Tilslutningsstang (l = 180 mm, Ø10 mm).

2 Produkte

Art.-Nr. 478041 EFPM M10 12 V4A L245 VP STTZN

GTIN 4013364105157, Zolltarifnr. (EU): 85359000, Bruttogewicht: 318.90 g, VPE: 25.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

  • CAD-Daten
    • 478041.stp

      Sie müssen angemeldet sein um 478041.stp herunterzuladen.

      Login
    • 478041.igs

      Sie müssen angemeldet sein um 478041.igs herunterzuladen.

      Login
    • 478041.jt

      Sie müssen angemeldet sein um 478041.jt herunterzuladen.

      Login
    • 478041.dwg

      Sie müssen angemeldet sein um 478041.dwg herunterzuladen.

      Login
    • 478041m_E.dxf

      Sie müssen angemeldet sein um 478041m_E.dxf herunterzuladen.

      Login

Tilslutningsgevind: M10 / M12
Materiale (plade): Rustfrit (V4A)
Materiale-nr.: 1.4571 / 1.4404 / 1.4401
Materiale (akse): St/tZn
Kortslutningsstrøm (AC 50 Hz/DC): 3,7 kA
Standard: DIN EN 62561-1

fabrikat: DEHN
Type: EFPM M10 12 V4A L245 VP STTZN
artikelnr.: 478041
eller tilsvarende

Zertifikate



Technische Daten

Tilslutningsgevind M10 / M12
Materiale (plade) Rustfrit (V4A)
Materiale-nr. 1.4571 / 1.4404 / 1.4401
Materiale (akse) St/tZn
Tilslutningsplade Ø 80 mm
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C) 3,7 kA
Standard DIN EN 62561-1
Art.-nr. 478 049 med UL-adgang.

Artikel 478041 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 478041 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 478049 EFPM M10 12 V4A L245 VP V2A

GTIN 4013364105164, Zolltarifnr. (EU): 85359000, Bruttogewicht: 318.10 g, VPE: 25.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

  • CAD-Daten
    • 478041.stp

      Sie müssen angemeldet sein um 478041.stp herunterzuladen.

      Login
    • 478041.igs

      Sie müssen angemeldet sein um 478041.igs herunterzuladen.

      Login
    • 478041.jt

      Sie müssen angemeldet sein um 478041.jt herunterzuladen.

      Login
    • 478041.dwg

      Sie müssen angemeldet sein um 478041.dwg herunterzuladen.

      Login
    • 478041m_E.dxf

      Sie müssen angemeldet sein um 478041m_E.dxf herunterzuladen.

      Login

Tilslutningsgevind: M10 / M12
Materiale (plade): Rustfrit (V4A)
Materiale-nr.: 1.4571 / 1.4404 / 1.4401
Materiale (akse): Rustfrit
Kortslutningsstrøm (AC 50 Hz/DC): 3,3 kA
Standard: EN 62561-1

fabrikat: DEHN
Type: EFPM M10 12 V4A L245 VP V2A
artikelnr.: 478049
eller tilsvarende

Zertifikate



Technische Daten

Tilslutningsgevind M10 / M12
Materiale (plade) Rustfrit (V4A)
Materiale-nr. 1.4571 / 1.4404 / 1.4401
Materiale (akse) Rustfrit
Tilslutningsplade Ø 80 mm
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C) 3,3 kA
Standard EN 62561-1
Art.-nr. 478 049 med UL-adgang.

Artikel 478049 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 478049 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Type M fastpresset med ekstra vandspærring

Forhindrer vand i at løbe langs stangen til væggen (testet med 5 bar tryk luft efter EN 62561-5 og 1 bar tryk vand). Egnet til vandtæt beton.

1 Produkt

Art.-Nr. 478051 EFPM M10 12 V4A WS L245 VP STTZN

GTIN 4013364124448, Zolltarifnr. (EU): 85359000, Bruttogewicht: 370.00 g, VPE: 10.00 Pakkestørrelse

Abbildungen

Weitere Information

  • CAD-Daten
    • 478051.stp

      Sie müssen angemeldet sein um 478051.stp herunterzuladen.

      Login
    • 478051.igs

      Sie müssen angemeldet sein um 478051.igs herunterzuladen.

      Login
    • 478051.jt

      Sie müssen angemeldet sein um 478051.jt herunterzuladen.

      Login
    • 478051.dwg

      Sie müssen angemeldet sein um 478051.dwg herunterzuladen.

      Login
    • 478051m_E.dxf

      Sie müssen angemeldet sein um 478051m_E.dxf herunterzuladen.

      Login

Tilslutningsgevind: M10 / M12
Materiale (plade): Rustfrit (V4A)
Materiale-nr.: 1.4571 / 1.4404 / 1.4401
Materiale (akse): St/tZn
Kortslutningsstrøm (AC 50 Hz/DC): 3,7 kA
Materiale (vandbarriere): PVC
Standard: DIN EN 62561-1

fabrikat: DEHN
Type: EFPM M10 12 V4A WS L245 VP STTZN
artikelnr.: 478051
eller tilsvarende

Zertifikate



Technische Daten

Tilslutningsgevind M10 / M12
Materiale (plade) Rustfrit (V4A)
Materiale-nr. 1.4571 / 1.4404 / 1.4401
Materiale (akse) St/tZn
Tilslutningsplade Ø 80 mm
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C) 3,7 kA
Materiale (vandbarriere) PVC
Standard DIN EN 62561-1

Artikel 478051 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 478051 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Type M med MV-klemme

Til runde ledere Ø8-10 mm, pladsbesparende installation i forskallingen.

1 Produkt

Art.-Nr. 478112 EFPM M10 12 V4A MVK8.10 STTZN

GTIN 4013364118140, Zolltarifnr. (EU): 85359000, Bruttogewicht: 286.40 g, VPE: 25.00 Pakkestørrelse

Abbildungen

Weitere Information

  • CAD-Daten
    • 478112.stp

      Sie müssen angemeldet sein um 478112.stp herunterzuladen.

      Login
    • 478112.igs

      Sie müssen angemeldet sein um 478112.igs herunterzuladen.

      Login
    • 478112.jt

      Sie müssen angemeldet sein um 478112.jt herunterzuladen.

      Login
    • 478112.dwg

      Sie müssen angemeldet sein um 478112.dwg herunterzuladen.

      Login
    • 478112m_E.dxf

      Sie müssen angemeldet sein um 478112m_E.dxf herunterzuladen.

      Login

Tilslutningsgevind: M10 / M12
Materiale (plade): Rustfrit (V4A)
Materiale-nr.: 1.4571 / 1.4404 / 1.4401
Materiale (MV-klemme): St/tZn
Klemmeområde klemme rund/rund: 8-10 mm
Kortslutningsstrøm (AC 50 Hz/DC): 9,3 kA
Udførelse: med O-ring og MV-klemme
Standard: DIN EN 62561-1

fabrikat: DEHN
Type: EFPM M10 12 V4A MVK8.10 STTZN
artikelnr.: 478112
eller tilsvarende

Zertifikate



Technische Daten

Tilslutningsgevind M10 / M12
Materiale (plade) Rustfrit (V4A)
Materiale-nr. 1.4571 / 1.4404 / 1.4401
Materiale (MV-klemme) St/tZn
Klemmeområde klemme rund/rund 8-10 mm
Tilslutningsplade Ø 80 mm
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C) 9,3 kA
Udførelse med O-ring og MV-klemme
Standard DIN EN 62561-1

Artikel 478112 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 478112 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Type K

Med kunststofring og tilslutningsstang (I = 180 mm, Ø10 mm).

1 Produkt

Art.-Nr. 478200 EFPK M10 12 V4A L230 STTZN

GTIN 4013364035652, Zolltarifnr. (EU): 85359000, Bruttogewicht: 278.20 g, VPE: 25.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

  • CAD-Daten
    • 478200.stp

      Sie müssen angemeldet sein um 478200.stp herunterzuladen.

      Login
    • 478200.igs

      Sie müssen angemeldet sein um 478200.igs herunterzuladen.

      Login
    • 478200.jt

      Sie müssen angemeldet sein um 478200.jt herunterzuladen.

      Login
    • 478200.dwg

      Sie müssen angemeldet sein um 478200.dwg herunterzuladen.

      Login
    • 478200m_E.dxf

      Sie müssen angemeldet sein um 478200m_E.dxf herunterzuladen.

      Login

Tilslutningsgevind: M10 / M12
Materiale (plade): Rustfrit (V4A)
Materiale-nr.: 1.4571 / 1.4404 / 1.4401
Materiale (akse): St/tZn
Kortslutningsstrøm (AC 50 Hz/DC): 6,5 kA
Standard: DIN EN 62561-1

fabrikat: DEHN
Type: EFPK M10 12 V4A L230 STTZN
artikelnr.: 478200
eller tilsvarende

Zertifikate



Technische Daten

Tilslutningsgevind M10 / M12
Materiale (plade) Rustfrit (V4A)
Materiale-nr. 1.4571 / 1.4404 / 1.4401
Materiale (akse) St/tZn
Tilslutningsplade Ø 46 mm
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C) 6,5 kA
Standard DIN EN 62561-1

Artikel 478200 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 478200 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb
nach oben
