Jordingspunkt / udføringsplade

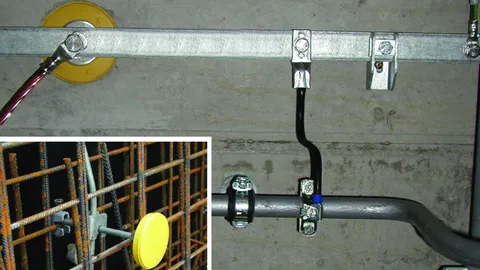

Jordingspunkt

For tilslutning til bygningsarmering, tilslutningssted for nedleder til jordingsanlæg, samtidig også målepunkt (gennemgangs-/modstandsmåling).
Ved tilslutningsmulighederne M10 og M12 gælder følgende minimumslængde for skruerne:
M10: 35 mm (gevindlængde 40 mm)
M12: 15 mm (gevindlængde 20 mm)

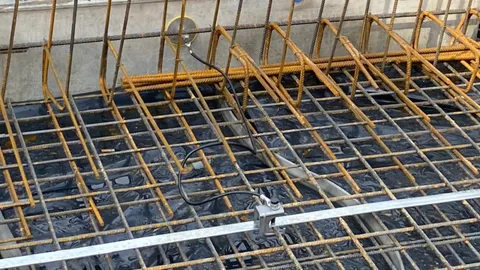

Faste jordingspunkter med fleksibel tilslutningsklemme

Til montering i beton som fleksibel korrosionsfri tilslutning til jordingsanlæg til beskyttelsespotentialudligning og/eller nedlederens funktionspotentialudligning f.eks. på armeringen på bygninger.

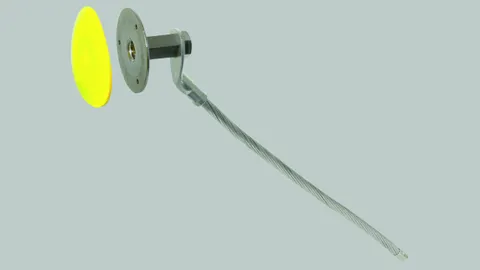

Jordingspunkt M16

Med tilslutningsgevind M16 til højere strømbelastning (50 Hz), f.eks. for tilslutning til ringpotentialudligningen ved jordingsanlæg for stærkstrømsanlæg med mærkevekselspænding over 1 kV (Trafo-jording).

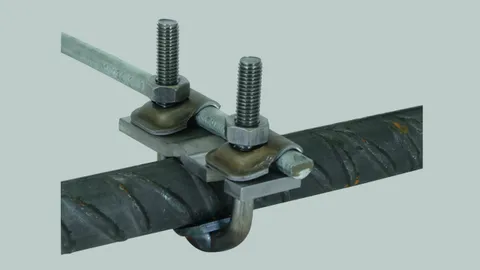

Tilslutningsklemmer til jordingspunkter og armering

Til forbindelse til armeringen med klemme.
Til runde ledere eller jordingspunkter og samtidig fastgørelse i forskallingen.

Anordning:
(II) = parallel
(+) = kryds

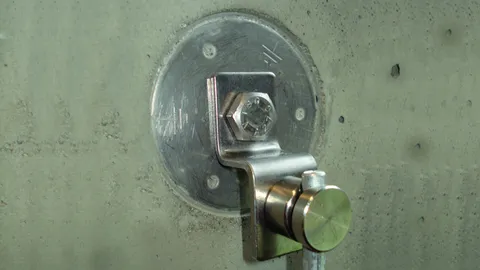

Endestykker

Til at skrue på jordingspunktet til forbindelse af eksempelvis potentialudligningsskinne eller konstruktionsdele som stålarmering el. lignende.

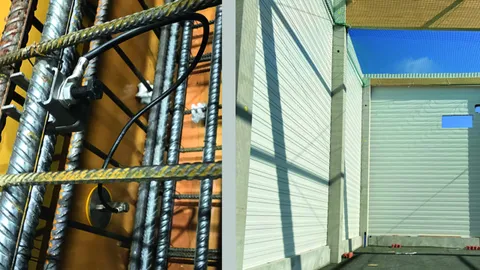

Tilslutnings- og brokoblingsudstyr til armeringer

Tilslutnings- og brokoblingsudstyr til benyttelse af armeringsjernene (længdearmeringsjernene) på stålbetonstøtter eller vægge som nedleder.

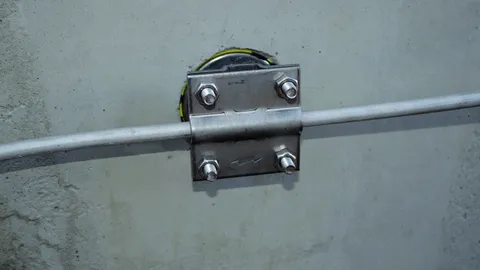

Tilslutningsklemmer med gevindbolt

Til tilslutning af runde og flade ledere på jordingspunkt med gevind M10 / M12 (f.eks. art.-nr. 478 011, 478 200) og gevind M16 (art.-nr. 478 027).
Udførelse med tilslutningsgevind M10 er også til montage på bagsiden af jordingspunkt uden stang, f.eks. egnet til flad leder.

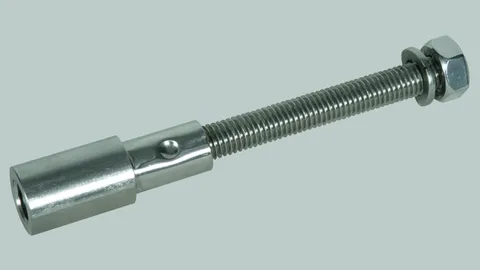

Gevindadapter

Til tilslutning på jordingspunkt med gevind M10, låsemøtrik og fjederring, til fundamentsisolering eller udvendig isolering.
