Set per applicazioni ferroviarie

Details

Set per linee di trazione (non priva di profilo)

Asta di messa a terra telescopica con anello di regolazione (lunghezza massima 5 m).

2 Produkte

Art.-Nr. 750210 BEV OL NPF K

GTIN 4013364123793, Zolltarifnr. (EU): 85359000, Bruttogewicht: 13.44 kg, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Versione	Leva
Lunghezza corda a partire dal bordo inferiore della punta di captazione	8500 mm
Corrente max di corto circuito I_k 0,06 s	32,0 kA
Disegno DB (ferrovie tedesche) n.	3 Ebgw 01.51
Materiale DB (Ferrovie Tedesche) n.	237 117

Versione	Leva
Versione conduttore cordato	unipolare
Sezione corda lato fase	50 mm²
Sezione corda lato terra	50 mm²
Lunghezza corda unipolare	8500 mm
Completamente isolato	No
Lunghezza corda a partire dal bordo inferiore della punta di captazione	8500 mm
Norma	DIN VDE 0683-100 (EN/IEC 61230)
Corrente max di corto circuito I_k 0,06 s	32,0 kA
Disegno DB (ferrovie tedesche) n.	3 Ebgw 01.51
Materiale DB (Ferrovie Tedesche) n.	237 117

Artikel 750210 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 750210 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 750218 BEV OL NPF R

GTIN 4013364157224, Zolltarifnr. (EU): 85359000, Bruttogewicht: 14.73 kg, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Versione	Cricchetto
Lunghezza corda a partire dal bordo inferiore della punta di captazione	8500 mm
Corrente max di corto circuito I_k 0,06 s	32,0 kA
Disegno DB (ferrovie tedesche) n.	3 Ebgw 01.51

Versione	Cricchetto
Versione conduttore cordato	unipolare
Sezione corda lato fase	50 mm²
Sezione corda lato terra	50 mm²
Lunghezza corda unipolare	8500 mm
Completamente isolato	No
Lunghezza corda a partire dal bordo inferiore della punta di captazione	8500 mm
Norma	DIN VDE 0683-100 (EN/IEC 61230)
Corrente max di corto circuito I_k 0,06 s	32,0 kA
Disegno DB (ferrovie tedesche) n.	3 Ebgw 01.51

Artikel 750218 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 750218 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Set per linee di trazione (senza profilo *))

Asta di messa a terra telescopica con anello di regolazione (lunghezza massima 5 m).

2 Produkte

Art.-Nr. 750211 BEV OL PF K

GTIN 4013364123809, Zolltarifnr. (EU): 85359000, Bruttogewicht: 15.55 kg, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Versione	Leva
Lunghezza corda a partire dal bordo inferiore della punta di captazione	12000 mm
Corrente max di corto circuito I_k 0,06 s	32,0 kA
Disegno DB (ferrovie tedesche) n.	3 Ebgw 01.51
Materiale DB (Ferrovie Tedesche) n.	237 118

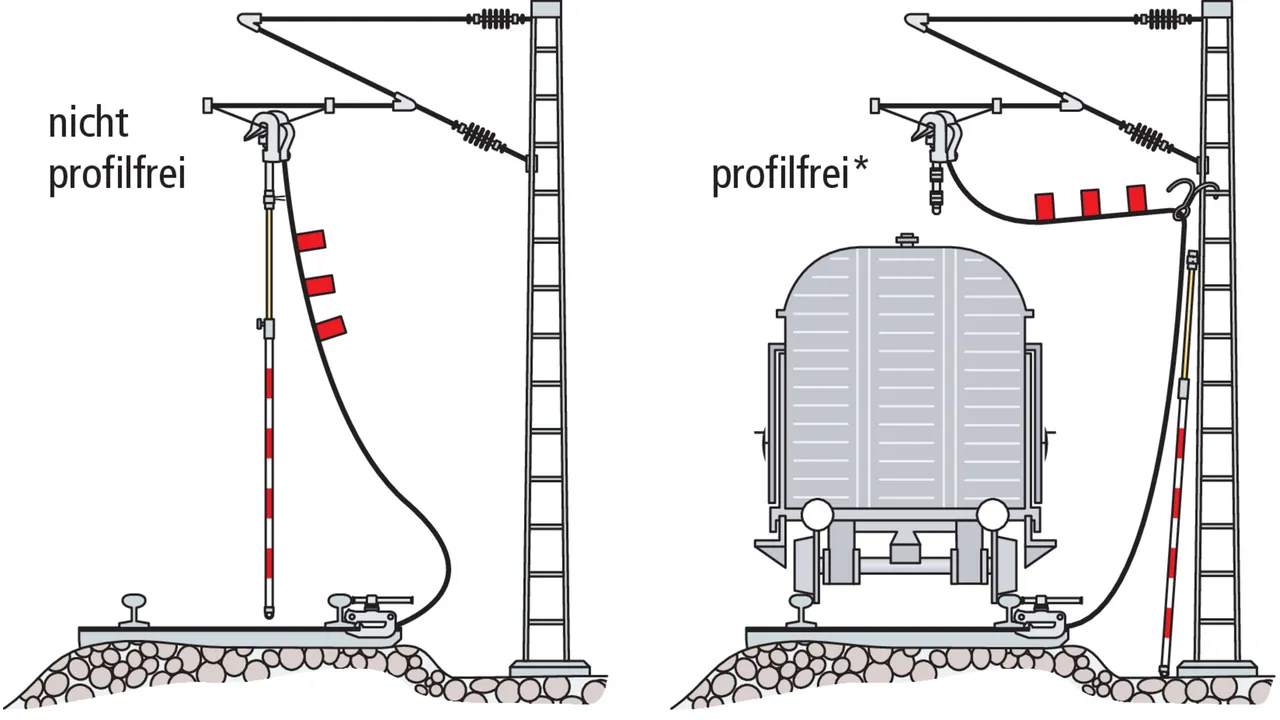

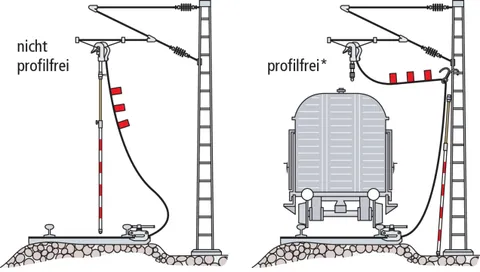

^*)La messa a terra senza profilo significa che il cavo di messa a terra può essere fissato lateralmente al palo, permettendo così un esercizio ferroviario limitato con una locomotiva diesel.

Versione	Leva
Versione conduttore cordato	unipolare
Sezione corda lato fase	50 mm²
Sezione corda lato terra	50 mm²
Lunghezza corda unipolare	12000 mm
Completamente isolato	No
Lunghezza corda a partire dal bordo inferiore della punta di captazione	12000 mm
Norma	DIN VDE 0683-100 (EN/IEC 61230)
Corrente max di corto circuito I_k 0,06 s	32,0 kA
Disegno DB (ferrovie tedesche) n.	3 Ebgw 01.51
Materiale DB (Ferrovie Tedesche) n.	237 118
^*)La messa a terra senza profilo significa che il cavo di messa a terra può essere fissato lateralmente al palo, permettendo così un esercizio ferroviario limitato con una locomotiva diesel.

Artikel 750211 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 750211 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 750219 BEV OL PF R

GTIN 4013364157231, Zolltarifnr. (EU): 85359000, Bruttogewicht: 16.87 kg, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Versione	Cricchetto
Lunghezza corda a partire dal bordo inferiore della punta di captazione	12000 mm
Corrente max di corto circuito I_k 0,06 s	32,0 kA
Disegno DB (ferrovie tedesche) n.	3 Ebgw 01.51
^*)La messa a terra senza profilo significa che il cavo di messa a terra può essere fissato lateralmente al palo, permettendo così un esercizio ferroviario limitato con una locomotiva diesel.

Versione	Cricchetto
Versione conduttore cordato	unipolare
Sezione corda lato fase	50 mm²
Sezione corda lato terra	50 mm²
Lunghezza corda unipolare	12000 mm
Completamente isolato	No
Lunghezza corda a partire dal bordo inferiore della punta di captazione	12000 mm
Norma	DIN VDE 0683-100 (EN/IEC 61230)
Corrente max di corto circuito I_k 0,06 s	32,0 kA
Disegno DB (ferrovie tedesche) n.	3 Ebgw 01.51
^*)La messa a terra senza profilo significa che il cavo di messa a terra può essere fissato lateralmente al palo, permettendo così un esercizio ferroviario limitato con una locomotiva diesel.

Artikel 750219 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 750219 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Set per linee di trazione (senza profilo *))

Fioretto di messa a terra telescopico con guida per cavo e gancio (lunghezza massima 5 m).

2 Produkte

Art.-Nr. 750214 BEV OL PF V2 K

GTIN 4013364123816, Zolltarifnr. (EU): 85359000, Bruttogewicht: 15.60 kg, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Versione	Leva
Lunghezza corda a partire dal bordo inferiore della punta di captazione	12000 mm
Corrente max di corto circuito I_k 0,06 s	32,0 kA
Disegno DB (ferrovie tedesche) n.	3 Ebgw 01.51
Materiale DB (Ferrovie Tedesche) n.	237 115
^*)La messa a terra senza profilo significa che il cavo di messa a terra può essere fissato lateralmente al palo, permettendo così un esercizio ferroviario limitato con una locomotiva diesel.

Versione	Leva
Versione conduttore cordato	unipolare
Sezione corda lato fase	50 mm²
Sezione corda lato terra	50 mm²
Lunghezza corda unipolare	12000 mm
Completamente isolato	No
Lunghezza corda a partire dal bordo inferiore della punta di captazione	12000 mm
Norma	DIN VDE 0683-100 (EN/IEC 61230)
Corrente max di corto circuito I_k 0,06 s	32,0 kA
Disegno DB (ferrovie tedesche) n.	3 Ebgw 01.51
Materiale DB (Ferrovie Tedesche) n.	237 115
^*)La messa a terra senza profilo significa che il cavo di messa a terra può essere fissato lateralmente al palo, permettendo così un esercizio ferroviario limitato con una locomotiva diesel.

Artikel 750214 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 750214 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 750221 BEV OL PF V2 R

GTIN 4013364157248, Zolltarifnr. (EU): 85359000, Bruttogewicht: 15.51 kg, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Versione	Cricchetto
Lunghezza corda a partire dal bordo inferiore della punta di captazione	12000 mm
Corrente max di corto circuito I_k 0,06 s	32,0 kA
Disegno DB (ferrovie tedesche) n.	3 Ebgw 01.51
^*)La messa a terra senza profilo significa che il cavo di messa a terra può essere fissato lateralmente al palo, permettendo così un esercizio ferroviario limitato con una locomotiva diesel.

Versione	Cricchetto
Versione conduttore cordato	unipolare
Sezione corda lato fase	50 mm²
Sezione corda lato terra	50 mm²
Lunghezza corda unipolare	12000 mm
Completamente isolato	No
Lunghezza corda a partire dal bordo inferiore della punta di captazione	12000 mm
Norma	DIN VDE 0683-100 (EN/IEC 61230)
Corrente max di corto circuito I_k 0,06 s	32,0 kA
Disegno DB (ferrovie tedesche) n.	3 Ebgw 01.51
^*)La messa a terra senza profilo significa che il cavo di messa a terra può essere fissato lateralmente al palo, permettendo così un esercizio ferroviario limitato con una locomotiva diesel.

Artikel 750221 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 750221 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Set per linee aeree in versione per autoveicoli (non privo di profilo)

Per servizi tecnici di emergenza e gestione delle emergenze.
Set di fioretti di messa a terra telescopici, in sei parti, assemblabili (lunghezza massima 5 m).

2 Produkte

Art.-Nr. 750196 BEV OL NPF PKW K

GTIN 4013364123823, Zolltarifnr. (EU): 85359000, Bruttogewicht: 26.58 kg, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Versione	Leva
Lunghezza corda a partire dal bordo inferiore della punta di captazione	8500 mm
Corrente max di corto circuito I_k 0,06 s	32,0 kA
Disegno DB (ferrovie tedesche) n.	3 Ebgw 01.67
Materiale DB (Ferrovie Tedesche) n.	237 125

Versione	Leva
Versione conduttore cordato	unipolare
Sezione corda lato fase	50 mm²
Sezione corda lato terra	50 mm²
Lunghezza corda unipolare	8500 mm
Completamente isolato	No
Lunghezza corda a partire dal bordo inferiore della punta di captazione	8500 mm
Norma	DIN VDE 0683-100 (EN/IEC 61230)
Corrente max di corto circuito I_k 0,06 s	32,0 kA
Disegno DB (ferrovie tedesche) n.	3 Ebgw 01.67
Materiale DB (Ferrovie Tedesche) n.	237 125

Artikel 750196 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 750196 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 750216 BEV OL NPF PKW R

GTIN 4013364157255, Zolltarifnr. (EU): 85359000, Bruttogewicht: 26.58 kg, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Versione	Cricchetto
Lunghezza corda a partire dal bordo inferiore della punta di captazione	8500 mm
Corrente max di corto circuito I_k 0,06 s	32,0 kA
Disegno DB (ferrovie tedesche) n.	3 Ebgw 01.67

Versione	Cricchetto
Versione conduttore cordato	unipolare
Sezione corda lato fase	50 mm²
Sezione corda lato terra	50 mm²
Lunghezza corda unipolare	8500 mm
Completamente isolato	No
Lunghezza corda a partire dal bordo inferiore della punta di captazione	8500 mm
Norma	DIN VDE 0683-100 (EN/IEC 61230)
Corrente max di corto circuito I_k 0,06 s	32,0 kA
Disegno DB (ferrovie tedesche) n.	3 Ebgw 01.67

Artikel 750216 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 750216 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Set per linee aeree in versione per autoveicoli (senza profilo *)).

Per servizi tecnici di emergenza e gestione delle emergenze.
Set di fioretti di messa a terra telescopici, in sei parti, assemblabili (lunghezza massima 5 m).

2 Produkte

Art.-Nr. 750200 BEV OL PF PKW K

GTIN 4013364123830, Zolltarifnr. (EU): 85359000, Bruttogewicht: 16.95 kg, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Versione	Leva
Lunghezza corda a partire dal bordo inferiore della punta di captazione	12000 mm
Corrente max di corto circuito I_k 0,06 s	32,0 kA
Disegno DB (ferrovie tedesche) n.	3 Ebgw 01.67
^*)La messa a terra senza profilo significa che il cavo di messa a terra può essere fissato lateralmente al palo, permettendo così un esercizio ferroviario limitato con una locomotiva diesel.

Versione	Leva
Versione conduttore cordato	unipolare
Sezione corda lato fase	50 mm²
Sezione corda lato terra	50 mm²
Lunghezza corda unipolare	12000 mm
Completamente isolato	No
Lunghezza corda a partire dal bordo inferiore della punta di captazione	12000 mm
Norma	DIN VDE 0683-100 (EN/IEC 61230)
Corrente max di corto circuito I_k 0,06 s	32,0 kA
Disegno DB (ferrovie tedesche) n.	3 Ebgw 01.67
^*)La messa a terra senza profilo significa che il cavo di messa a terra può essere fissato lateralmente al palo, permettendo così un esercizio ferroviario limitato con una locomotiva diesel.

Artikel 750200 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 750200 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 750217 BEV OL PF PKW R

GTIN 4013364157262, Zolltarifnr. (EU): 85359000, Bruttogewicht: 17.08 kg, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Versione	Cricchetto
Lunghezza corda a partire dal bordo inferiore della punta di captazione	12000 mm
Corrente max di corto circuito I_k 0,06 s	32,0 kA
Disegno DB (ferrovie tedesche) n.	3 Ebgw 01.67
^*)La messa a terra senza profilo significa che il cavo di messa a terra può essere fissato lateralmente al palo, permettendo così un esercizio ferroviario limitato con una locomotiva diesel.

Versione	Cricchetto
Versione conduttore cordato	unipolare
Sezione corda lato fase	50 mm²
Sezione corda lato terra	50 mm²
Lunghezza corda unipolare	12000 mm
Completamente isolato	No
Lunghezza corda a partire dal bordo inferiore della punta di captazione	12000 mm
Norma	DIN VDE 0683-100 (EN/IEC 61230)
Corrente max di corto circuito I_k 0,06 s	32,0 kA
Disegno DB (ferrovie tedesche) n.	3 Ebgw 01.67
^*)La messa a terra senza profilo significa che il cavo di messa a terra può essere fissato lateralmente al palo, permettendo così un esercizio ferroviario limitato con una locomotiva diesel.

Artikel 750217 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 750217 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Set per trasformatori di trazione su pali della linea di contatto

Per la messa a terra sul supporto portafusibili
Fioretto di messa a terra telescopico con anello di regolazione (lunghezza massima 3,5 m).

1 Produkt

Art.-Nr. 750212 BEV US OL ST

GTIN 4013364123847, Zolltarifnr. (EU): 85359000, Bruttogewicht: 13.00 kg, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Lunghezza corda a partire dal bordo inferiore della punta di captazione	4000 mm
Corrente max di corto circuito I_k 0,06 s	34,0 kA
Disegno DB (ferrovie tedesche) n.	3 Ebgw 01.57
Materiale DB (Ferrovie Tedesche) n.	237 121

Versione conduttore cordato	unipolare
Sezione corda lato fase	50 mm²
Sezione corda lato terra	50 mm²
Lunghezza corda unipolare	4000 mm
Completamente isolato	No
Lunghezza corda a partire dal bordo inferiore della punta di captazione	4000 mm
Norma	DIN VDE 0683-100 (EN/IEC 61230)
Corrente max di corto circuito I_k 0,06 s	34,0 kA
Disegno DB (ferrovie tedesche) n.	3 Ebgw 01.57
Materiale DB (Ferrovie Tedesche) n.	237 121

Artikel 750212 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 750212 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Set per linee di alimentazione, rinforzo, bypass e altre linee

Per la messa a terra delle linee di alimentazione e delle linee ferroviarie ad alta tensione
Fioretto di messa a terra telescopico con anello di regolazione (lunghezza massima 3,5 m).

1 Produkt

Art.-Nr. 750213 BEV SVUL

GTIN 4013364123861, Zolltarifnr. (EU): 85359000, Bruttogewicht: 8.76 kg, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Lunghezza corda a partire dal bordo inferiore della punta di captazione	4000 mm
Corrente max di corto circuito I_k 0,06 s	34,0 kA
Disegno DB (ferrovie tedesche) n.	3 Ebgw 01.57
Materiale DB (Ferrovie Tedesche) n.	237 119

Versione conduttore cordato	unipolare
Sezione corda lato fase	50 mm²
Sezione corda lato terra	50 mm²
Lunghezza corda unipolare	4000 mm
Completamente isolato	No
Lunghezza corda a partire dal bordo inferiore della punta di captazione	4000 mm
Norma	DIN VDE 0683-100 (EN/IEC 61230)
Corrente max di corto circuito I_k 0,06 s	34,0 kA
Disegno DB (ferrovie tedesche) n.	3 Ebgw 01.57
Materiale DB (Ferrovie Tedesche) n.	237 119

Artikel 750213 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 750213 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Set per impianti di riscaldamento deviatoi e preriscaldamento treni

Per la prima dotazione di un trasformatore di impianti elettrici di riscaldamento deviatoi (EWHA) e di preriscaldamento treni (EZVA).

1 Produkt

Art.-Nr. 750215 BEV WHA ZVA

GTIN 4013364123878, Zolltarifnr. (EU): 85359000, Bruttogewicht: 7.30 kg, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Lunghezza corda a partire dal bordo inferiore della punta di captazione	600 / 1800 mm
Corrente max di corto circuito I_k 0,06 s	34,0 kA
Disegno DB (ferrovie tedesche) n.	3 Ebgw 01.70
Materiale DB (Ferrovie Tedesche) n.	742 402
Il rilevatore di assenza tensione per impianti elettrici di riscaldamento deviatoi (EWHA) è descritto nel capitolo Rilevatore di assenza tensione PHE.

Versione conduttore cordato	bipolare
Sezione corda lato fase	50 mm²
Sezione corda lato terra	50 mm²
Completamente isolato	No
Lunghezza corda a partire dal bordo inferiore della punta di captazione	600 / 1800 mm
Norma	DIN VDE 0683-100 (EN/IEC 61230)
Corrente max di corto circuito I_k 0,06 s	34,0 kA
Disegno DB (ferrovie tedesche) n.	3 Ebgw 01.70
Materiale DB (Ferrovie Tedesche) n.	742 402
Il rilevatore di assenza tensione per impianti elettrici di riscaldamento deviatoi (EWHA) è descritto nel capitolo Rilevatore di assenza tensione PHE.

Artikel 750215 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 750215 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb
