Staffa portafilo per posa su tetti spioventi e tetti metallici

Staffa portafilo con linguetta di connessione

1 Produkt

Art.-Nr. 202853 DLH AL ZS 20 23 V2A

GTIN 4013364354166, Zolltarifnr. (EU): 85389099, Bruttogewicht: 113.00 g, VPE: 25.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 202853.stp

      Sie müssen angemeldet sein um 202853.stp herunterzuladen.

      Login
    • 202853.igs

      Sie müssen angemeldet sein um 202853.igs herunterzuladen.

      Login
    • 202853.jt

      Sie müssen angemeldet sein um 202853.jt herunterzuladen.

      Login
    • 202853.dwg

      Sie müssen angemeldet sein um 202853.dwg herunterzuladen.

      Login
    • 202853.dxf

      Sie müssen angemeldet sein um 202853.dxf herunterzuladen.

      Login
Staffa portafilo per tetti metallici per la posa della conduttura HVI
Staffa portafilo per tetti metallici con linguetta di connessione a forma di Z e
cavallotto a due viti per la posa della conduttura HVI
Materiale staffa portafilo per tetti: INOX
Materiale staffa portafilo: INOX
Fissaggio: [4x] Ø5,2 / [2x] Ø6,5 mm
Staffa portafilo serraggio Td: 20-23 mm
Riferimento norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: DLH AL ZS 20 23 V2A
Art.: 202853
o similare.

Zertifikate



Technische Daten

Materiale staffa portafilo per tetti INOX
Materiale staffa portafilo INOX
Fissaggio [4x] Ø5,2 / [2x] Ø6,5 mm
Staffa portafilo serraggio Td 20-23 mm
Riferimento norma DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 202853 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 202853 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Staffa portafilo per tetti con scanalatura verticale arrotondata

1 Produkt

Art.-Nr. 202850 DLH RSF ZS 20 23 V2A

GTIN 4013364354135, Zolltarifnr. (EU): 85389099, Bruttogewicht: 205.40 g, VPE: 25.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 202850.stp

      Sie müssen angemeldet sein um 202850.stp herunterzuladen.

      Login
    • 202850.igs

      Sie müssen angemeldet sein um 202850.igs herunterzuladen.

      Login
    • 202850.jt

      Sie müssen angemeldet sein um 202850.jt herunterzuladen.

      Login
    • 202850.dwg

      Sie müssen angemeldet sein um 202850.dwg herunterzuladen.

      Login
    • 202850.dxf

      Sie müssen angemeldet sein um 202850.dxf herunterzuladen.

      Login
Staffa portafilo per tetti metallici per conduttura HVI
Staffa portafilo per tetti metallici
con scanalatura verticale arrotondata e
cavallotto a due viti per la posa della conduttura HVI
Materiale staffa portafilo per tetti: INOX
Materiale staffa portafilo: INOX
Campo di serraggio: Ø20-25 mm
Staffa portafilo serraggio Td: 20-23 mm
Riferimento norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: DLH RSF ZS 20 23 V2A
Art.: 202850
o similare.

Zertifikate



Technische Daten

Materiale staffa portafilo per tetti INOX
Materiale staffa portafilo INOX
Campo di serraggio Ø20-25 mm
Staffa portafilo serraggio Td 20-23 mm
Riferimento norma DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 202850 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 202850 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Staffa portafilo per tetti con scanalatura a serraggio (ad es. RIB-ROOF Speed 500 Fa. Zambelli)

1 Produkt

Art.-Nr. 202851 DLH KF ZS 20 23 V2A

GTIN 4013364354142, Zolltarifnr. (EU): 85389099, Bruttogewicht: 212.40 g, VPE: 25.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 202851.stp

      Sie müssen angemeldet sein um 202851.stp herunterzuladen.

      Login
    • 202851.igs

      Sie müssen angemeldet sein um 202851.igs herunterzuladen.

      Login
    • 202851.jt

      Sie müssen angemeldet sein um 202851.jt herunterzuladen.

      Login
    • 202851.dwg

      Sie müssen angemeldet sein um 202851.dwg herunterzuladen.

      Login
    • 202851.dxf

      Sie müssen angemeldet sein um 202851.dxf herunterzuladen.

      Login
Staffa portafilo per tetti metallici per conduttura HVI
Staffa portafilo per tetti metallici con scanalatura a serraggio e
cavallotto a due viti per la posa della conduttura HVI
Materiale staffa portafilo per tetti: INOX
Materiale staffa portafilo: INOX
Campo di serraggio: circa 18 / 22 mm
Staffa portafilo serraggio Td: 20-23 mm
Riferimento norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: DLH KF ZS 20 23 V2A
Art.: 202851
o similare.

Zertifikate



Technische Daten

Materiale staffa portafilo per tetti INOX
Materiale staffa portafilo INOX
Campo di serraggio circa 18 / 22 mm
Staffa portafilo serraggio Td 20-23 mm
Riferimento norma DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 202851 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 202851 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Staffa portafilo per tetti con scanalatura verticale

1 Produkt

Art.-Nr. 202852 DLH SF ZS 20 23 V2A

GTIN 4013364354159, Zolltarifnr. (EU): 85389099, Bruttogewicht: 157.80 g, VPE: 25.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 202852.stp

      Sie müssen angemeldet sein um 202852.stp herunterzuladen.

      Login
    • 202852.igs

      Sie müssen angemeldet sein um 202852.igs herunterzuladen.

      Login
    • 202852.jt

      Sie müssen angemeldet sein um 202852.jt herunterzuladen.

      Login
    • 202852.dwg

      Sie müssen angemeldet sein um 202852.dwg herunterzuladen.

      Login
    • 202852.dxf

      Sie müssen angemeldet sein um 202852.dxf herunterzuladen.

      Login
Staffa portafilo per tetti metallici per conduttura HVI
Staffa portafilo per tetti metallici con scanalatura verticale e
cavallotto a due viti per la posa della conduttura HVI
Materiale staffa portafilo per tetti: INOX
Materiale staffa portafilo: INOX
Campo di serraggio: 0,7-8 mm
Staffa portafilo serraggio Td: 20-23 mm
Riferimento norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: DLH SF ZS 20 23 V2A
Art.: 202852
o similare.

Zertifikate



Technische Daten

Materiale staffa portafilo per tetti INOX
Materiale staffa portafilo INOX
Campo di serraggio 0,7-8 mm
Staffa portafilo serraggio Td 20-23 mm
Riferimento norma DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 202852 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 202852 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Staffa portafilo per tetti

1 Produkt

Art.-Nr. 202829 DLH ZS 20 23 H55 L205 V2A

GTIN 4013364159822, Zolltarifnr. (EU): 85389099, Bruttogewicht: 119.00 g, VPE: 1.00 pz.

Vorgänger

Abbildungen

Weitere Information

  • CAD-Daten
    • 202829.stp

      Sie müssen angemeldet sein um 202829.stp herunterzuladen.

      Login
    • 202829.igs

      Sie müssen angemeldet sein um 202829.igs herunterzuladen.

      Login
    • 202829.jt

      Sie müssen angemeldet sein um 202829.jt herunterzuladen.

      Login
    • 202829.dwg

      Sie müssen angemeldet sein um 202829.dwg herunterzuladen.

      Login
    • 202829m_D.dxf

      Sie müssen angemeldet sein um 202829m_D.dxf herunterzuladen.

      Login

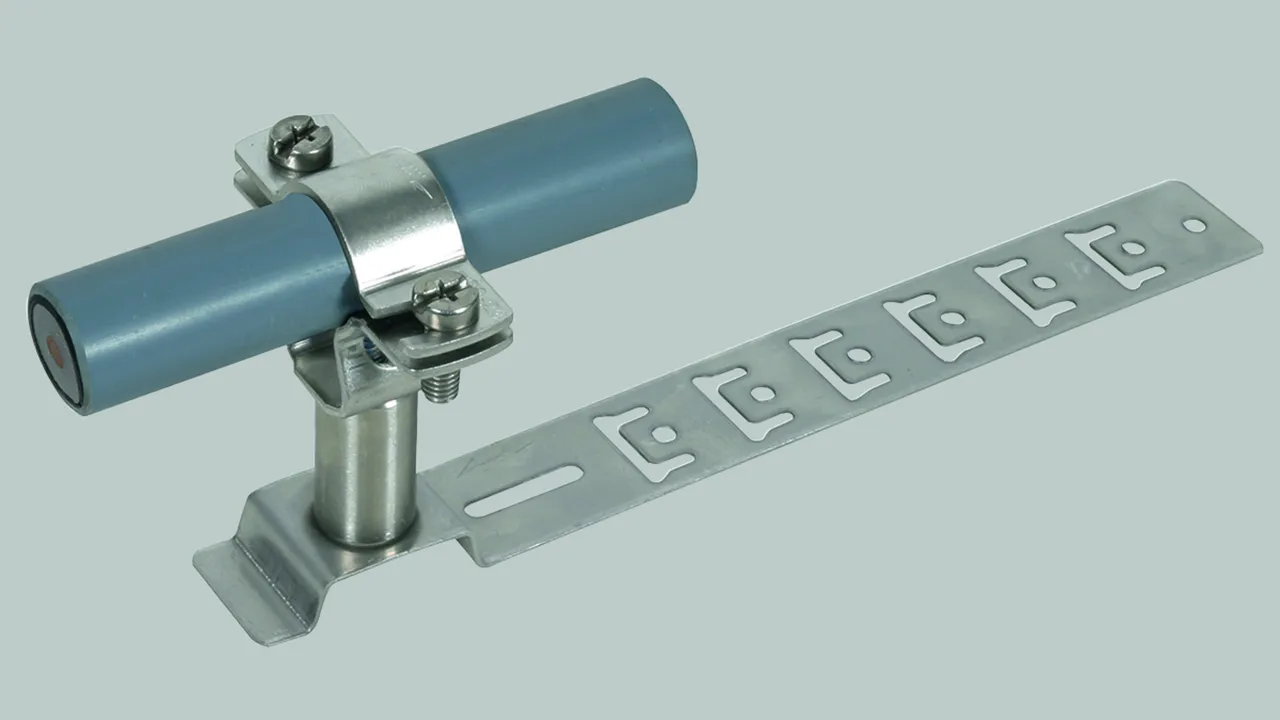

Staffa portafilo per tetti INOX
Staffa portafilo per tetti, con punti di piegatura predisposti
per fare l'angolatura e incuneare nelle tegole e
per avvitare ai listelli del tetto, per la posa della
conduttura HVI power su coperture di tetti spioventi
Materiale staffa portafilo per tetti: INOX
Materiale staffa portafilo: INOX
Staffa portafilo serraggio Td: 20-23 mm
Lunghezza montante: 205 mm
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: DLH ZS 20 23 H55 L205 V2A
Art.: 202829
o similare.

Zertifikate



Technische Daten

Materiale staffa portafilo per tetti INOX
Materiale staffa portafilo INOX
Staffa portafilo serraggio Td 20-23 mm
Lunghezza montante 205 mm
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 202829 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 202829 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb
