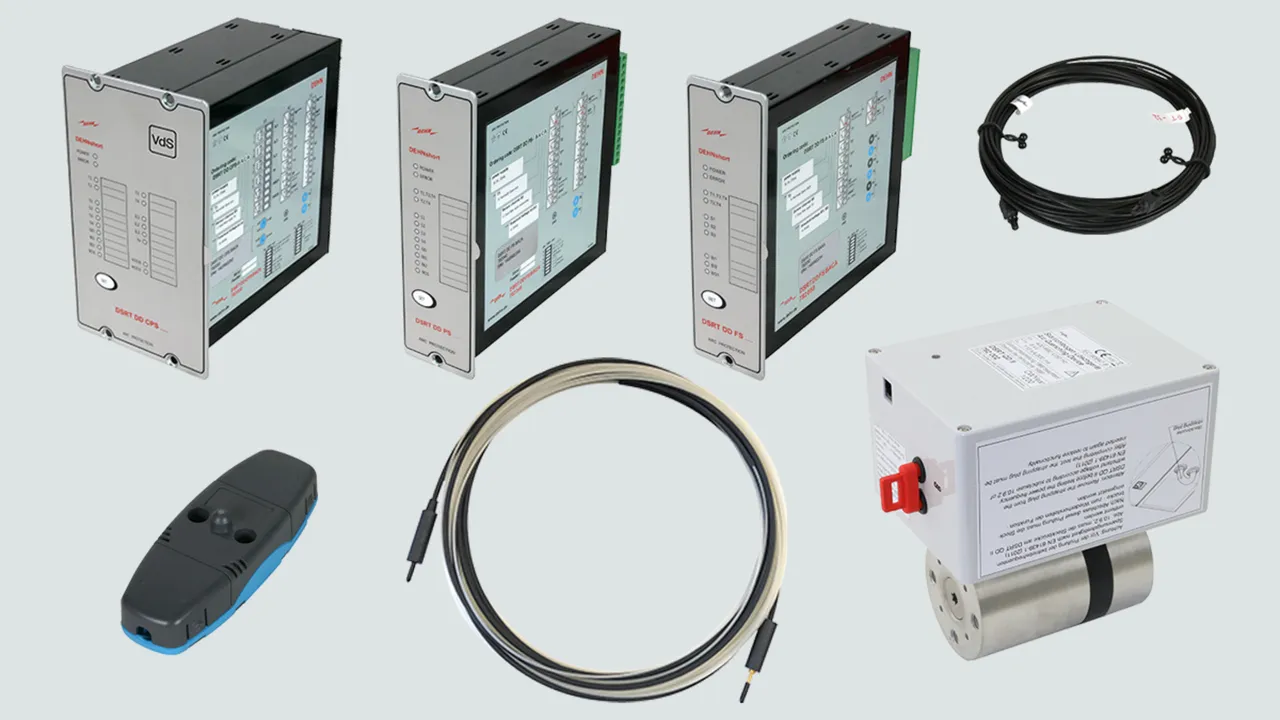

Sistema di protezione attiva contro gli archi elettrici DEHNshort

Protezione delle persone e degli impianti secondo la norma DIN EN 61439-2, parte 1 (IEC/TR 61641 ed. 3, 2014)
Impiego in quadri elettrici a bassa tensione secondo DIN EN 61439-2, dopo aver effettuato i test di integrazione secondo DIN VDE 0660-600-2-1, 2021 (IEC TS 63107: 2020)
Massima affidabilità dell'impianto
Progettazione di sistemi modulari
Lo stato del sistema è segnalato sulla parte anteriore dell’impianto.

Details

Dispositivi di estinzione in condizioni di installazione

lorem ipsum — Dispositivi di estinzione in condizioni di installazione

Trasformatori di corrente di protezione installati

Weiterführende Informationen

Verwandte Themen

Descrizione del sistema / System description

Dispositivo di rilevamento (corrente + luce)

Dispositivo di rilevamento DSRT DD CPS .... per il rilevamento di corrente e luce (sensori puntuali DSRT PS) con uscita per il collegamento di due dispositivi di estinzione DSRT QD II.

2 Produkte

Art.-Nr. 782030 DSRT DD CPS BACA

GTIN 4013364245792, Zolltarifnr. (EU): 85364900, Bruttogewicht: 1.48 kg, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Dispositivo di rilevamento elettronico per il rilevamento di corrente e luce
Dispositivo di rilevamento elettronico per un
Sistema di rilevamento degli archi elettrici e
per un sistema di protezione contro gli archi elettrici
per collegare sensori di luce di tipo puntuale
e un trasformatore di corrente
Installazione nella porta del quadro elettrico
Routine di auto-monitoraggio automatico
e visualizzazione dello stato tramite l'indicazione LED
Tensione di alimentazione: 18 - 72 V DC
Assorbimento di potenza: 5 W
Numero di canali del sensore di luce: 4
Numero dei sensori di luce: 12 (4 x 3 Sensore
Uscite relè: 4 a potenziale zero
5 A, 250 V AC/DC
Segnale di ingresso corrente: 1 / 5 A
Numero di connessioni del trasformatore di corrente:
3 per conduttore di fase 1 per corrente totale

Fabbricato: DEHN
Tipo: DSRT DD CPS BACA
Art.: 782030
o similare.

Zertifikate

Technische Daten

Tensione min / max (U_N )	18-72 V DC
Tempo di spegnimento dell’arco elettrico (t_mtA )	< 3-4 ms con DSRT QD II
Tipo di protezione (anteriore)	IP 50
Tipo di protezione (posteriore)	IP 20
Dimensioni pannello frontale (lu x la )	177 x 102 mm
Misure di montaggio (lu x la x p)	157 x 82 x 164 mm
Ingressi sensore	S1, S2, S3, S4 (è possibile collegare 3 sensori (DSRT PS) per canale)
Entrate corrente	1 A / 5 A (IL1, IL2, IL3, Io)
Ingressi binari	24 V DC, 3 mA (BI1, BI2)
Relè di attivazione	fino a 250 V AC/DC 5 A (T1, T2, T3, T4)
Uscite ad alta velocità	fino a 250 V AC/DC 2 A (HS01, HS02)
UsciteDispositivo di estinzione	Cavo a fibre ottiche (corrisponde a min. 43 mA) (2x TX)
Uscite binarie	24 V DC 20 mA (B01)
Temperature di esercizio (T_U )	–35 °C ... +70 °C
Tempo di intervento del relè	7 ms
Tempo di intervento HSO	< 2 ms
Tempo di intervento TX	< 2 ms
Omologazioni	VdS

Tensione min / max (U_N )	18-72 V DC
Tempo di spegnimento dell’arco elettrico (t_mtA )	< 3-4 ms con DSRT QD II
Tipo di protezione (anteriore)	IP 50
Tipo di protezione (posteriore)	IP 20
Dimensioni pannello frontale (lu x la )	177 x 102 mm
Misure di montaggio (lu x la x p)	157 x 82 x 164 mm
Ingressi sensore	S1, S2, S3, S4 (è possibile collegare 3 sensori (DSRT PS) per canale)
Entrate corrente	1 A / 5 A (IL1, IL2, IL3, Io)
Ingressi binari	24 V DC, 3 mA (BI1, BI2)
Relè di attivazione	fino a 250 V AC/DC 5 A (T1, T2, T3, T4)
Uscite ad alta velocità	fino a 250 V AC/DC 2 A (HS01, HS02)
UsciteDispositivo di estinzione	Cavo a fibre ottiche (corrisponde a min. 43 mA) (2x TX)
Uscite binarie	24 V DC 20 mA (B01)
Temperature di esercizio (T_U )	–35 °C ... +70 °C
Tempo di intervento del relè	7 ms
Tempo di intervento HSO	< 2 ms
Tempo di intervento TX	< 2 ms
Omologazioni	VdS

Artikel 782030 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 782030 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 782031 DSRT DD CPS AACA

GTIN 4013364245815, Zolltarifnr. (EU): 85364900, Bruttogewicht: 1.48 kg, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Dispositivo di rilevamento elettronico per il rilevamento di corrente e luce
Dispositivo di rilevamento elettronico per un
Sistema di rilevamento degli archi elettrici e
per un sistema di protezione contro gli archi elettrici
per collegare sensori di luce di tipo puntuale
e un trasformatore di corrente
Installazione nella porta del quadro elettrico
Routine di auto-monitoraggio automatico
e visualizzazione dello stato tramite l'indicazione LED
Tensione di alimentazione: 80 - 265 V AC/DC
Assorbimento di potenza: 5 W
Numero di canali del sensore di luce: 4
Numero dei sensori di luce: 12 (4 x 3 Sensore
Uscite relè: 4 a potenziale zero
5 A, 250 V AC/DC
Segnale di ingresso corrente: 1 / 5 A
Numero di connessioni del trasformatore di corrente:
3 per conduttore di fase 1 per corrente totale

Fabbricato: DEHN
Tipo: DSRT DD CPS AACA
Art.: 782031
o similare.

Zertifikate

Technische Daten

Tensione min / max (U_N )	92-265 V AC / DC
Frequenza	50 / 60 Hz
Tempo di spegnimento dell’arco elettrico (t_mtA )	< 3-4 ms con DSRT QD II
Tipo di protezione (anteriore)	IP 50
Tipo di protezione (posteriore)	IP 20
Dimensioni pannello frontale (lu x la )	177 x 102 mm
Misure di montaggio (lu x la x p)	157 x 82 x 164 mm
Ingressi sensore	S1, S2, S3, S4 (è possibile collegare 3 sensori (DSRT PS) per canale)
Entrate corrente	1 A / 5 A (IL1, IL2, IL3, Io)
Ingressi binari	24 V DC, 3 mA (BI1, BI2)
Relè di attivazione	fino a 250 V AC/DC 5 A (T1, T2, T3, T4)
Uscite ad alta velocità	fino a 250 V AC/DC 2 A (HS01, HS02)
UsciteDispositivo di estinzione	Cavo a fibre ottiche (corrisponde a min. 43 mA) (2x TX)
Uscite binarie	24 V DC 20 mA (B01)
Temperature di esercizio (T_U )	–35 °C ... +70 °C
Tempo di intervento del relè	7 ms
Tempo di intervento HSO	< 2 ms
Tempo di intervento TX	< 2 ms
Omologazioni	VdS

Tensione min / max (U_N )	92-265 V AC / DC
Frequenza	50 / 60 Hz
Tempo di spegnimento dell’arco elettrico (t_mtA )	< 3-4 ms con DSRT QD II
Tipo di protezione (anteriore)	IP 50
Tipo di protezione (posteriore)	IP 20
Dimensioni pannello frontale (lu x la )	177 x 102 mm
Misure di montaggio (lu x la x p)	157 x 82 x 164 mm
Ingressi sensore	S1, S2, S3, S4 (è possibile collegare 3 sensori (DSRT PS) per canale)
Entrate corrente	1 A / 5 A (IL1, IL2, IL3, Io)
Ingressi binari	24 V DC, 3 mA (BI1, BI2)
Relè di attivazione	fino a 250 V AC/DC 5 A (T1, T2, T3, T4)
Uscite ad alta velocità	fino a 250 V AC/DC 2 A (HS01, HS02)
UsciteDispositivo di estinzione	Cavo a fibre ottiche (corrisponde a min. 43 mA) (2x TX)
Uscite binarie	24 V DC 20 mA (B01)
Temperature di esercizio (T_U )	–35 °C ... +70 °C
Tempo di intervento del relè	7 ms
Tempo di intervento HSO	< 2 ms
Tempo di intervento TX	< 2 ms
Omologazioni	VdS

Artikel 782031 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 782031 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Dispositivo di rilevamento (sensore puntuale)

Dispositivo di rilevamento DSRT DD PS .... per il rilevamento della luce (sensori puntiformi DSRT PS) con uscita per il collegamento di due dispositivi di estinzione DSRT QD II.

2 Produkte

Art.-Nr. 782040 DSRT DD PS BACA

GTIN 4013364245822, Zolltarifnr. (EU): 85364900, Bruttogewicht: 953.00 g, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Dispositivo di rilevamento elettronico per il rilevamento di corrente e luce
Dispositivo di rilevamento elettronico per un
Sistema di rilevamento degli archi elettrici e
per un sistema di protezione contro gli archi elettrici
per la connessione di 12 sensori di luce puntuali
Installazione nella porta del quadro elettrico
Routine di auto-monitoraggio automatico
e visualizzazione dello stato tramite l'indicazione LED
Tensione di alimentazione: 18 - 72 V DC
Assorbimento di potenza: 5 W
Numero di canali del sensore di luce: 4
Numero dei sensori di luce: 12 (4 x 3 sensori)
Uscite relè: 4 a potenziale zero
5 A, 250 V / AC/DC

Fabbricato: DEHN
Tipo: DSRT DD PS BACA
Art.: 782040
o similare.

Zertifikate

Technische Daten

Tensione min / max (U_N )	18-72 V DC
Tempo di spegnimento dell’arco elettrico (t_mtA )	< 3-4 ms con DSRT QD II
Tipo di protezione (anteriore)	IP 50
Tipo di protezione (posteriore)	IP 20
Dimensioni pannello frontale (lu x la )	177 x 52 mm
Misure di montaggio (lu x la x p)	157 x 45 x 164 mm
Ingressi sensore	S1, S2, S3, S4 (è possibile collegare 3 sensori (DSRT PS) per canale)
Ingressi binari	24 V DC, 3 mA (BI1, BI2)
Relè di attivazione	fino a 250 V AC/DC 5 A (T1, T2, T3, T4)
UsciteDispositivo di estinzione	Cavo a fibre ottiche (corrisponde a min. 43 mA) (2x TX)
Uscite binarie	24 V DC 20 mA (B01)
Temperature di esercizio (T_U )	–35 °C ... +70 °C
Tempo di intervento del relè	7 ms
Tempo di intervento TX	< 2 ms
Omologazioni	VdS

Tensione min / max (U_N )	18-72 V DC
Tempo di spegnimento dell’arco elettrico (t_mtA )	< 3-4 ms con DSRT QD II
Tipo di protezione (anteriore)	IP 50
Tipo di protezione (posteriore)	IP 20
Dimensioni pannello frontale (lu x la )	177 x 52 mm
Misure di montaggio (lu x la x p)	157 x 45 x 164 mm
Ingressi sensore	S1, S2, S3, S4 (è possibile collegare 3 sensori (DSRT PS) per canale)
Ingressi binari	24 V DC, 3 mA (BI1, BI2)
Relè di attivazione	fino a 250 V AC/DC 5 A (T1, T2, T3, T4)
UsciteDispositivo di estinzione	Cavo a fibre ottiche (corrisponde a min. 43 mA) (2x TX)
Uscite binarie	24 V DC 20 mA (B01)
Temperature di esercizio (T_U )	–35 °C ... +70 °C
Tempo di intervento del relè	7 ms
Tempo di intervento TX	< 2 ms
Omologazioni	VdS

Artikel 782040 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 782040 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 782041 DSRT DD PS AACA

GTIN 4013364245839, Zolltarifnr. (EU): 85364900, Bruttogewicht: 953.00 g, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Dispositivo di rilevamento elettronico per il rilevamento di corrente e luce
Dispositivo di rilevamento elettronico per un
Sistema di rilevamento degli archi elettrici e
per un sistema di protezione contro gli archi elettrici
per la connessione di 12 sensori di luce puntuali
Installazione nella porta del quadro elettrico
Routine di auto-monitoraggio automatico
e visualizzazione dello stato tramite l'indicazione LED
Tensione di alimentazione: 80 - 265 V AC/DC
Assorbimento di potenza: 5 W
Numero di canali del sensore di luce: 4
Numero dei sensori di luce: 12 (4 x 3 sensori)
Uscite relè: 4 a potenziale zero
5 A, 250 V / AC/DC

Fabbricato: DEHN
Tipo: DSRT DD PS AACA
Art.: 782041
o similare.

Zertifikate

Technische Daten

Tensione min / max (U_N )	92-265 V AC / DC
Frequenza	50 / 60 Hz
Tempo di spegnimento dell’arco elettrico (t_mtA )	< 3-4 ms con DSRT QD II
Tipo di protezione (anteriore)	IP 50
Tipo di protezione (posteriore)	IP 20
Dimensioni pannello frontale (lu x la )	177 x 52 mm
Misure di montaggio (lu x la x p)	157 x 45 x 164 mm
Ingressi sensore	S1, S2, S3, S4 (è possibile collegare 3 sensori (DSRT PS) per canale)
Ingressi binari	24 V DC, 3 mA (BI1, BI2)
Relè di attivazione	fino a 250 V AC/DC 5 A (T1, T2, T3, T4)
UsciteDispositivo di estinzione	Cavo a fibre ottiche (corrisponde a min. 43 mA) (2x TX)
Uscite binarie	24 V DC 20 mA (B01)
Temperature di esercizio (T_U )	–35 °C ... +70 °C
Tempo di intervento del relè	7 ms
Tempo di intervento TX	< 2 ms
Omologazioni	VdS

Tensione min / max (U_N )	92-265 V AC / DC
Frequenza	50 / 60 Hz
Tempo di spegnimento dell’arco elettrico (t_mtA )	< 3-4 ms con DSRT QD II
Tipo di protezione (anteriore)	IP 50
Tipo di protezione (posteriore)	IP 20
Dimensioni pannello frontale (lu x la )	177 x 52 mm
Misure di montaggio (lu x la x p)	157 x 45 x 164 mm
Ingressi sensore	S1, S2, S3, S4 (è possibile collegare 3 sensori (DSRT PS) per canale)
Ingressi binari	24 V DC, 3 mA (BI1, BI2)
Relè di attivazione	fino a 250 V AC/DC 5 A (T1, T2, T3, T4)
UsciteDispositivo di estinzione	Cavo a fibre ottiche (corrisponde a min. 43 mA) (2x TX)
Uscite binarie	24 V DC 20 mA (B01)
Temperature di esercizio (T_U )	–35 °C ... +70 °C
Tempo di intervento del relè	7 ms
Tempo di intervento TX	< 2 ms
Omologazioni	VdS

Artikel 782041 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 782041 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Dispositivo di rilevamento (sensore a fibre ottiche)

Dispositivo di rilevamento DSRT DD FS .... per il rilevamento della luce (sensore a fibra ottica DSRT FS).

2 Produkte

Art.-Nr. 782050 DSRT DD FS BAAA

GTIN 4013364245846, Zolltarifnr. (EU): 85364900, Bruttogewicht: 1020.00 g, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Dispositivo di rilevamento elettronico per il rilevamento di corrente e luce
Dispositivo di rilevamento elettronico per un
Sistema di rilevamento degli archi elettrici e
per un sistema di protezione contro gli archi elettrici
per la connessione di 3 sensori a fibra ottica
Installazione nella porta del quadro elettrico
Routine di auto-monitoraggio automatico
e visualizzazione dello stato tramite l'indicazione LED
Tensione di alimentazione: 18 - 72 V DC
Assorbimento di potenza: 5 W
Numero di ingressi ottici: 3
Uscite relè: 4 a potenziale zero
5 A, 250 V / AC/DC

Fabbricato: DEHN
Tipo: DSRT DD FS BAAA
Art.: 782050
o similare.

Zertifikate

Technische Daten

Tensione min / max (U_N )	18-72 V DC
Tempo di spegnimento dell’arco elettrico (t_mtA )	< 3-4 ms con DSRT QD II
Tipo di protezione (anteriore)	IP 50
Tipo di protezione (posteriore)	IP 20
Dimensioni pannello frontale (lu x la )	177 x 52 mm
Misure di montaggio (lu x la x p)	157 x 45 x 164 mm
Ingressi sensore	S1, S2, S3 (è possibile collegare un sensore a fibra ottica (DSRT FS) per canale)
Ingressi binari	24 V DC, 3 mA (BI1, BI2)
Relè di attivazione	fino a 250 V AC/DC 5 A (T1, T2, T3, T4)
Uscite binarie	24 V DC 20 mA (B01)
Temperature di esercizio (T_U )	–35 °C ... +70 °C
Tempo di intervento del relè	7 ms
Omologazioni	VdS

Tensione min / max (U_N )	18-72 V DC
Tempo di spegnimento dell’arco elettrico (t_mtA )	< 3-4 ms con DSRT QD II
Tipo di protezione (anteriore)	IP 50
Tipo di protezione (posteriore)	IP 20
Dimensioni pannello frontale (lu x la )	177 x 52 mm
Misure di montaggio (lu x la x p)	157 x 45 x 164 mm
Ingressi sensore	S1, S2, S3 (è possibile collegare un sensore a fibra ottica (DSRT FS) per canale)
Ingressi binari	24 V DC, 3 mA (BI1, BI2)
Relè di attivazione	fino a 250 V AC/DC 5 A (T1, T2, T3, T4)
Uscite binarie	24 V DC 20 mA (B01)
Temperature di esercizio (T_U )	–35 °C ... +70 °C
Tempo di intervento del relè	7 ms
Omologazioni	VdS

Artikel 782050 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 782050 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 782051 DSRT DD FS AAAA

GTIN 4013364245853, Zolltarifnr. (EU): 85364900, Bruttogewicht: 1020.00 g, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Dispositivo di rilevamento elettronico per il rilevamento di corrente e luce
Dispositivo di rilevamento elettronico per un
Sistema di rilevamento degli archi elettrici e
per un sistema di protezione contro gli archi elettrici
per la connessione di 3 sensori a fibra ottica
Installazione nella porta del quadro elettrico
Routine di auto-monitoraggio automatico
e visualizzazione dello stato tramite l'indicazione LED
Tensione di alimentazione: 80 - 265 V AC/DC
Assorbimento di potenza: 5 W
Numero di ingressi ottici: 3
Uscite relè: 4 a potenziale zero
5 A, 250 V / AC/DC

Fabbricato: DEHN
Tipo: DSRT DD FS AAAA
Art.: 782051
o similare.

Zertifikate

Technische Daten

Tensione min / max (U_N )	92-265 V AC / DC
Frequenza	50 / 60 Hz
Tempo di spegnimento dell’arco elettrico (t_mtA )	< 3-4 ms con DSRT QD II
Tipo di protezione (anteriore)	IP 50
Tipo di protezione (posteriore)	IP 20
Dimensioni pannello frontale (lu x la )	177 x 52 mm
Misure di montaggio (lu x la x p)	157 x 45 x 164 mm
Ingressi sensore	S1, S2, S3 (è possibile collegare un sensore a fibra ottica (DSRT FS) per canale)
Ingressi binari	24 V DC, 3 mA (BI1, BI2)
Relè di attivazione	fino a 250 V AC/DC 5 A (T1, T2, T3, T4)
Uscite binarie	24 V DC 20 mA (B01)
Temperature di esercizio (T_U )	–35 °C ... +70 °C
Tempo di intervento del relè	7 ms
Omologazioni	VdS

Tensione min / max (U_N )	92-265 V AC / DC
Frequenza	50 / 60 Hz
Tempo di spegnimento dell’arco elettrico (t_mtA )	< 3-4 ms con DSRT QD II
Tipo di protezione (anteriore)	IP 50
Tipo di protezione (posteriore)	IP 20
Dimensioni pannello frontale (lu x la )	177 x 52 mm
Misure di montaggio (lu x la x p)	157 x 45 x 164 mm
Ingressi sensore	S1, S2, S3 (è possibile collegare un sensore a fibra ottica (DSRT FS) per canale)
Ingressi binari	24 V DC, 3 mA (BI1, BI2)
Relè di attivazione	fino a 250 V AC/DC 5 A (T1, T2, T3, T4)
Uscite binarie	24 V DC 20 mA (B01)
Temperature di esercizio (T_U )	–35 °C ... +70 °C
Tempo di intervento del relè	7 ms
Omologazioni	VdS

Artikel 782051 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 782051 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Dispositivo di estinzione QD II

Dispositivo di estinzione da collegare ai dispositivi di rilevamento DSRT DD CPS e DSRT DD PS.

1 Produkt

Art.-Nr. 782002 DSRT QD II

GTIN 4013364312562, Zolltarifnr. (EU): 85363090, Bruttogewicht: 5.23 kg, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Dispositivo di estinzione
Dispositivo di estinzione per l'estinzione dell'arco elettrico
con connessione a 2 fasi al sistema di sbarre principali.
Corrente nominale di resistenza agli impulsi Ipk: 242 kA
Corrente nominale di resistenza a breve termine Icw: 110 kA / 300 ms
Tensione nominale di esercizio: 690 V / AC
Frequenza nominale: 50 Hz / 60 Hz

Fabbricato: DEHN
Tipo: DSRT QD II
Art.: 782002
o similare.

Zertifikate

Technische Daten

Norma	IEC 60947-9-1:2019
Tensione nominale di esercizio (U_e )	400 – 690 V AC / 50 Hz, 60 Hz
Corrente nominale di resistenza a breve termine (I_cw )	110 kA, 300 ms
Corrente nominale di resistenza agli impulsi (I_pk )	242 kA
Dimensione (lu x la x p)	177 x 120 x 180 mm
Topologia della rete	TN, TT, IT
Tipo di protezione	IP 00
Omologazioni	VdS

Norma	IEC 60947-9-1:2019
Tensione nominale di esercizio (U_e )	400 – 690 V AC / 50 Hz, 60 Hz
Corrente nominale di resistenza a breve termine (I_cw )	110 kA, 300 ms
Corrente nominale di resistenza agli impulsi (I_pk )	242 kA
Tensione nominale di tenuta all'impulso (U_imp )	6 kV
Frequenza nominale	50 / 60 Hz
Tempo di attuazione massimo	1,5 ms (100 kA), 5 ms ( 5 kA)
Caduta di tensione nello stato di bassa impedenza	< 34 V peak
Cicli di lavoro	1
Categoria di sovratensione	CAT III
Grado di contaminazione	3
Dimensione (lu x la x p)	177 x 120 x 180 mm
Topologia della rete	TN, TT, IT
Tipo di protezione	IP 00
Omologazioni	VdS

Artikel 782002 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 782002 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Cavo in fibra ottica

Cavi in fibra ottica preassemblati per il collegamento tra i dispositivi di rilevamento DSRT DD CPS e DSRT DD PS e le unità di estinzione DSRT QD II.
1 pacco = 2 pezzi.

4 Produkte

Art.-Nr. 782020 DSRT LWL 0.75

GTIN 4013364236509, Zolltarifnr. (EU): 85447000, Bruttogewicht: 10.00 g/PAK, VPE: 1.00 PAK

Abbildungen

Weitere Information

Cavi in fibra ottica preassemblati da 0,75 m
Cavi in fibra ottica preassemblati
per il collegamento tra
dispositivi di rilevamento DSRT DD CPS, DSRT DD PS
e dispositivo di estinzione DSRT QD II
Lunghezza: 0,75 m

Fabbricato: DEHN
Tipo: DSRT LWL 0.75
Art.: 782020
o similare.

Zertifikate

Technische Daten

Lunghezza	0,75 m
Diametro	2,2 mm
Omologazioni	VdS

Artikel 782020 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 782020 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 782022 DSRT LWL 2.00

GTIN 4013364236516, Zolltarifnr. (EU): 85447000, Bruttogewicht: 20.00 g/PAK, VPE: 1.00 PAK

Abbildungen

Weitere Information

Cavi in fibra ottica preassemblati da 2,00 m
Cavi in fibra ottica preassemblati
per il collegamento tra
dispositivi di rilevamento DSRT DD CPS, DSRT DD PS
e dispositivo di estinzione DSRT QD II
Lunghezza: 2,00 m

Fabbricato: DEHN
Tipo: DSRT LWL 2.00
Art.: 782022
o similare.

Zertifikate

Technische Daten

Lunghezza	2 m
Diametro	2,2 mm
Omologazioni	VdS

Artikel 782022 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 782022 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 782024 DSRT LWL 4.00

GTIN 4013364237193, Zolltarifnr. (EU): 85447000, Bruttogewicht: 36.00 g/PAK, VPE: 1.00 PAK

Abbildungen

Weitere Information

Cavi in fibra ottica preassemblati da 4,00 m
Cavi in fibra ottica preassemblati
per il collegamento tra
dispositivi di rilevamento DSRT DD CPS, DSRT DD PS
e dispositivo di estinzione DSRT QD II
Lunghezza: 4,00 m

Fabbricato: DEHN
Tipo: DSRT LWL 4.00
Art.: 782024
o similare.

Zertifikate

Technische Daten

Lunghezza	4 m
Diametro	2,2 mm
Omologazioni	VdS

Artikel 782024 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 782024 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 782028 DSRT LWL 8.00

GTIN 4013364237223, Zolltarifnr. (EU): 85447000, Bruttogewicht: 66.00 g/PAK, VPE: 1.00 PAK

Abbildungen

Weitere Information

Cavi in fibra ottica preassemblati da 8,00 m
Cavi in fibra ottica preassemblati
per il collegamento tra
dispositivi di rilevamento DSRT DD CPS, DSRT DD PS
e dispositivo di estinzione DSRT QD II
Lunghezza: 8,00 m

Fabbricato: DEHN
Tipo: DSRT LWL 8.00
Art.: 782028
o similare.

Zertifikate

Technische Daten

Lunghezza	8 m
Diametro	2,2 mm
Omologazioni	VdS

Artikel 782028 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 782028 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Sensore puntiforme

Sensore puntuale DSRT PS per il rilevamento di archi elettrici. È possibile collegare in serie un massimo di 3 sensori a ciascun ingresso sensore degli apparecchi DSRT DD CPS e DSRT DD PS.

1 Produkt

Art.-Nr. 782060 DSRT PS

GTIN 4013364245860, Zolltarifnr. (EU): 85364900, Bruttogewicht: 32.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

CAD-Daten

Sensore puntiforme
Sensore di luce di tipo puntuale per rilevare
l'emissione luminosa dell'arco elettrico a partire da 5 kA.

Fabbricato: DEHN
Tipo: DSRT PS
Art.: 782060
o similare.

Zertifikate

Technische Daten

Dimensione (lu x la x a)	90 x 32,8 x 19,5 mm
Fori di fissaggio	2x 3,2 mm
Soglia di intervento inferiore (I_{raggio di rilevamento} )	5 kA
parc	90° (180°)
Max. distanza dall'arco elettrico	2 m (0,5 m)
Cablaggio del sensore	2 nuclei e schermatura
Specifiche dei cavi del sensore	Twisted pair max. 0,5 mm², schermato
Lunghezza del cavo del sensore per ciascun canale del sensore	100 m
Tipo di protezione	IP 60
Temperature di esercizio (T_U )	–20 °C ... +85 °C
Omologazioni	VdS

Dimensione (lu x la x a)	90 x 32,8 x 19,5 mm
Fori di fissaggio	2x 3,2 mm
Soglia di intervento inferiore (I_{raggio di rilevamento} )	5 kA
parc	90° (180°)
Max. distanza dall'arco elettrico	2 m (0,5 m)
Cablaggio del sensore	2 nuclei e schermatura
Specifiche dei cavi del sensore	Twisted pair max. 0,5 mm², schermato
Lunghezza del cavo del sensore per ciascun canale del sensore	100 m
Tipo di protezione	IP 60
Temperature di esercizio (T_U )	–20 °C ... +85 °C
Omologazioni	VdS

Artikel 782060 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 782060 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Sensore a fibra ottica

Sensore a fibra ottica DSRT FS per il rilevamento di archi elettrici. Un sensore può essere collegato a ciascun ingresso del dispositivo DSRT DD FS.

5 Produkte

Art.-Nr. 782077 DSRT FS 8 1.5

GTIN 4013364273375, Zolltarifnr. (EU): 85447000, Bruttogewicht: 142.59 g, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

Sensore a fibra ottica 8 m
Sensore a fibra ottica Sensore di luce speciale
per rilevare l'emissione di luce
dell’arco elettrico da 5 kA.
Lunghezza totale: 8 m

Fabbricato: DEHN
Tipo: DSRT FS 8 1.5
Art.: 782077
o similare.

Zertifikate

Technische Daten

Lunghezza sensore	8 m
Lunghezza sensore attivo	5 m
Diametro	1,2 mm
Raggio di curvatura	50 mm
Soglia di intervento inferiore (I_{raggio di rilevamento} )	5 kA
parc	360 °
Max. distanza dall'arco elettrico	max. 10 cm
Temperature di esercizio (T_U )	–5 °C ... +85 °C

Artikel 782077 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 782077 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 782081 DSRT FS 10 1.5

GTIN 4013364273344, Zolltarifnr. (EU): 85447000, Bruttogewicht: 147.27 g, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

Sensore a fibra ottica 10 m
Sensore a fibra ottica Sensore di luce speciale
per rilevare l'emissione di luce
dell’arco elettrico da 5 kA.
Lunghezza totale: 10 m

Fabbricato: DEHN
Tipo: DSRT FS 10 1.5
Art.: 782081
o similare.

Zertifikate

Technische Daten

Lunghezza sensore	10 m
Lunghezza sensore attivo	7 m
Diametro	1,2 mm
Raggio di curvatura	50 mm
Soglia di intervento inferiore (I_{raggio di rilevamento} )	5 kA
parc	360 °
Max. distanza dall'arco elettrico	max 10 cm
Temperature di esercizio (T_U )	–5 °C ... +85 °C

Artikel 782081 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 782081 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 782085 DSRT FS 12 1.5

GTIN 4013364273443, Zolltarifnr. (EU): 85447000, Bruttogewicht: 150.00 g, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

Sensore a fibra ottica 12 m
Sensore a fibra ottica Sensore di luce speciale
per rilevare l'emissione di luce
dell'arco elettrico a partire da 5 kA.
Lunghezza totale: 12 m

Fabbricato: DEHN
Tipo: DSRT FS 12 1.5
Art.: 782085
o similare.

Zertifikate

Technische Daten

Lunghezza sensore	12 m
Lunghezza sensore attivo	9 m
Diametro	1,2 mm
Raggio di curvatura	50 mm
Soglia di intervento inferiore (I_{raggio di rilevamento} )	5 kA
parc	360 °
Max. distanza dall'arco elettrico	max 10 cm
Temperature di esercizio (T_U )	–5 °C ... +85 °C

Artikel 782085 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 782085 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 782091 DSRT FS 15 1.5

GTIN 4013364273474, Zolltarifnr. (EU): 85447000, Bruttogewicht: 156.67 g, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

Sensore a fibra ottica 15 m
Sensore a fibra ottica Sensore di luce speciale
per rilevare l'emissione di luce
dell'arco elettrico a partire da 5 kA.
Lunghezza totale: 15 m

Fabbricato: DEHN
Tipo: DSRT FS 15 1.5
Art.: 782091
o similare.

Zertifikate

Technische Daten

Lunghezza sensore	15 m
Lunghezza sensore attivo	12 m
Diametro	1,2 mm
Raggio di curvatura	50 mm
Soglia di intervento inferiore (I_{raggio di rilevamento} )	5 kA
parc	360 °
Max. distanza dall'arco elettrico	max 10 cm
Temperature di esercizio (T_U )	–5 °C ... +85 °C

Artikel 782091 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 782091 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 782092 DSRT FS 17 1.5

GTIN 4013364468092, Zolltarifnr. (EU): 85447000, Bruttogewicht: 170.88 g, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

Sensore a fibra ottica 17 m
Sensore a fibra ottica Sensore di luce speciale
per rilevare l'emissione di luce
dell'arco elettrico a partire da 5 kA.
Lunghezza totale: 17 m

Fabbricato: DEHN
Tipo: DSRT FS 17 1.5
Art.: 782092
o similare.

Zertifikate

Technische Daten

Lunghezza sensore	17 m
Lunghezza sensore attivo	14 m
Diametro	1,2 mm
Raggio di curvatura	50 mm
Soglia di intervento inferiore (I_{raggio di rilevamento} )	5 kA
parc	360 °
Max. distanza dall'arco elettrico	max 10 cm
Temperature di esercizio (T_U )	–5 °C ... +85 °C

Artikel 782092 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 782092 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Sistema di protezione attiva contro gli archi elettrici DEHNshort

Details

Weiterführende Informationen

Dispositivo di rilevamento (corrente + luce)

Art.-Nr. 782030 DSRT DD CPS BACA

Sie müssen angemeldet sein um 782030.stp herunterzuladen.

Sie müssen angemeldet sein um 782030.igs herunterzuladen.

Sie müssen angemeldet sein um 782030.jt herunterzuladen.

Sie müssen angemeldet sein um 782030.dwg herunterzuladen.

Sie müssen angemeldet sein um 782030_782031m+p_D.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.782030.edz herunterzuladen.

Sie müssen angemeldet sein um DEHN.782030.wspak herunterzuladen.

Artikel 782030 wurde zum Merkzettel hinzugefügt.

Artikel 782030 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 782031 DSRT DD CPS AACA

Sie müssen angemeldet sein um 782030.stp herunterzuladen.

Sie müssen angemeldet sein um 782030.igs herunterzuladen.

Sie müssen angemeldet sein um 782030.jt herunterzuladen.

Sie müssen angemeldet sein um 782030.dwg herunterzuladen.

Sie müssen angemeldet sein um 782030_782031m+p_D.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.782031.edz herunterzuladen.

Sie müssen angemeldet sein um DEHN.782031.wspak herunterzuladen.

Artikel 782031 wurde zum Merkzettel hinzugefügt.

Artikel 782031 wurde zum Warenkorb hinzugefügt.

Dispositivo di rilevamento (sensore puntuale)

Art.-Nr. 782040 DSRT DD PS BACA

Sie müssen angemeldet sein um 782040.stp herunterzuladen.

Sie müssen angemeldet sein um 782040.igs herunterzuladen.

Sie müssen angemeldet sein um 782040.jt herunterzuladen.

Sie müssen angemeldet sein um 782040.dwg herunterzuladen.

Sie müssen angemeldet sein um 782040_782041m+p_D.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.782040.edz herunterzuladen.

Sie müssen angemeldet sein um DEHN.782040.wspak herunterzuladen.

Artikel 782040 wurde zum Merkzettel hinzugefügt.

Artikel 782040 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 782041 DSRT DD PS AACA

Sie müssen angemeldet sein um 782040.stp herunterzuladen.

Sie müssen angemeldet sein um 782040.igs herunterzuladen.

Sie müssen angemeldet sein um 782040.jt herunterzuladen.

Sie müssen angemeldet sein um 782040.dwg herunterzuladen.

Sie müssen angemeldet sein um 782040_782041m+p_D.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.782041.edz herunterzuladen.

Sie müssen angemeldet sein um DEHN.782041.wspak herunterzuladen.

Artikel 782041 wurde zum Merkzettel hinzugefügt.

Artikel 782041 wurde zum Warenkorb hinzugefügt.

Dispositivo di rilevamento (sensore a fibre ottiche)

Art.-Nr. 782050 DSRT DD FS BAAA

Sie müssen angemeldet sein um 782050.stp herunterzuladen.

Sie müssen angemeldet sein um 782050.igs herunterzuladen.

Sie müssen angemeldet sein um 782050.jt herunterzuladen.

Sie müssen angemeldet sein um 782050.dwg herunterzuladen.

Sie müssen angemeldet sein um 782050_782051m+p_D.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.782050.edz herunterzuladen.

Sie müssen angemeldet sein um DEHN.782050.wspak herunterzuladen.

Artikel 782050 wurde zum Merkzettel hinzugefügt.

Artikel 782050 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 782051 DSRT DD FS AAAA

Sie müssen angemeldet sein um 782050.stp herunterzuladen.

Sie müssen angemeldet sein um 782050.igs herunterzuladen.

Sie müssen angemeldet sein um 782050.jt herunterzuladen.

Sie müssen angemeldet sein um 782050.dwg herunterzuladen.

Sie müssen angemeldet sein um 782050_782051m+p_D.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.782051.edz herunterzuladen.

Sie müssen angemeldet sein um DEHN.782051.wspak herunterzuladen.

Artikel 782051 wurde zum Merkzettel hinzugefügt.

Artikel 782051 wurde zum Warenkorb hinzugefügt.

Dispositivo di estinzione QD II

Art.-Nr. 782002 DSRT QD II

Sie müssen angemeldet sein um 782002.stp herunterzuladen.

Sie müssen angemeldet sein um 782002.iges herunterzuladen.

Sie müssen angemeldet sein um 782002.jt herunterzuladen.

Sie müssen angemeldet sein um 782002.dwg herunterzuladen.

Sie müssen angemeldet sein um 782002m+p_D.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.782002.edz herunterzuladen.

Sie müssen angemeldet sein um DEHN.782002.wspak herunterzuladen.

Artikel 782002 wurde zum Merkzettel hinzugefügt.

Artikel 782002 wurde zum Warenkorb hinzugefügt.

Cavo in fibra ottica

Art.-Nr. 782020 DSRT LWL 0.75

Artikel 782020 wurde zum Merkzettel hinzugefügt.
