Elementi di connessione lato terra per quadri elettrici e linee aeree
:quality(98)/www.dehn.at/store/f/49588462/HDVORSCHAU/790160a0001.jpg)
:quality(98)/www.dehn.at/store/f/49588462/HDVORSCHAU/790160a0001.jpg)
- Per la connessione sul lato terra a punti fissi a sfera, perni di connessione a “T”, conduttori tondi e piatti, pezzi di collegamento e profili piatti
- Con elevato campo di serraggio fino a 40 mm
- Esecuzione PK1 ovvero PK2, dispositivo antirotazione
- Dispositivi di messa a terra ed in corto circuito possono essere assemblati online tramite il configuratore EuK
Details
:quality(98)/www.dehn.at/store/f/49588463/HDVORSCHAU/773034_Uni_Klemmbereich_IT.jpg)
:quality(98)/www.dehn.at/store/f/49588463/HDVORSCHAU/773034_Uni_Klemmbereich_IT.jpg)
:quality(98)/www.dehn.at/store/f/49588464/HDVORSCHAU/792190a1.jpg)
:quality(98)/www.dehn.at/store/f/49588464/HDVORSCHAU/792190a1.jpg)
Art.-Nr. 774034 UEK 25 FS
GTIN 4013364114586, Zolltarifnr. (EU): 85359000, Bruttogewicht: 661.60 g, VPE: 1.00 pz.
Technische Daten
Per punto fisso Ø | 20 / 25 mm |
Campo di serraggio per perno a T | 15 mm |
Campo di serraggio Pt / Td | 20 mm |
Antirotazione | PK1 |
Per sezione corda Cu | 16 ... 120*) mm2 |
Corrente di corto circuito max. Icc 0,5 s | 33,5 kA |
Corrente di corto circuito max. Icc 0,5 s | 23,7 kA |
*) vedi tabella campo di serraggio e sezione corda per pinze universali |
Art.-Nr. 774130 UEK 30 FS
GTIN 4013364057739, Zolltarifnr. (EU): 85359000, Bruttogewicht: 780.00 g, VPE: 1.00 pz.
Technische Daten
Per punto fisso Ø | 25 / 30 mm |
Campo di serraggio per perno a T | 18 mm |
Campo di serraggio Pt / Td | 30 mm |
Antirotazione | PK1 |
Per sezione corda Cu | 16 ... 120*) mm2 |
Corrente di corto circuito max. Icc 0,5 s | 33,5 kA |
Corrente di corto circuito max. Icc 0,5 s | 23,7 kA |
*) vedi tabella campo di serraggio e sezione corda per pinze universali |
Art.-Nr. 774234 UEK 25 HG
GTIN 4013364114593, Zolltarifnr. (EU): 85359000, Bruttogewicht: 771.60 g, VPE: 1.00 pz.
Technische Daten
Per punto fisso Ø | 20 / 25 mm |
Campo di serraggio per perno a T | 15 mm |
Campo di serraggio Pt / Td | 20 mm |
Antirotazione | PK1 |
Per sezione corda Cu | 16 ... 120*) mm2 |
Corrente di corto circuito max. Icc 0,5 s | 33,5 kA |
Corrente di corto circuito max. Icc 0,5 s | 23,7 kA |
*) vedi tabella campo di serraggio e sezione corda per pinze universali |
Art.-Nr. 774330 UEK 30 HG
GTIN 4013364057715, Zolltarifnr. (EU): 85359000, Bruttogewicht: 941.00 g, VPE: 1.00 pz.
Technische Daten
Per punto fisso Ø | 25 / 30 mm |
Campo di serraggio per perno a T | 18 mm |
Campo di serraggio Pt / Td | 30 mm |
Antirotazione | PK1 |
Per sezione corda Cu | 16 ... 120*) mm2 |
Corrente di corto circuito max. Icc 0,5 s | 33,5 kA |
Corrente di corto circuito max. Icc 0,5 s | 23,7 kA |
*) vedi tabella campo di serraggio e sezione corda per pinze universali |
Art.-Nr. 774434 UEK 25 SKN
GTIN 4013364114609, Zolltarifnr. (EU): 85359000, Bruttogewicht: 712.00 g, VPE: 1.00 pz.
Technische Daten
Per punto fisso Ø | 20 / 25 mm |
Campo di serraggio per perno a T | 15 mm |
Campo di serraggio Pt / Td | 20 mm |
Antirotazione | PK1 |
Per sezione corda Cu | 16 ... 120*) mm2 |
Corrente di corto circuito max. Icc 0,5 s | 33,5 kA |
Corrente di corto circuito max. Icc 0,5 s | 23,7 kA |
*) vedi tabella campo di serraggio e sezione corda per pinze universali |
Art.-Nr. 774530 UEK 30 SKN
GTIN 4013364057746, Zolltarifnr. (EU): 85359000, Bruttogewicht: 700.00 g, VPE: 1.00 pz.
Technische Daten
Per punto fisso Ø | 30 mm |
Campo di serraggio per perno a T | 18 mm |
Campo di serraggio Pt / Td | 30 mm |
Antirotazione | PK1 |
Per sezione corda Cu | 16 ... 120*) mm2 |
Corrente di corto circuito max. Icc 0,5 s | 33,5 kA |
Corrente di corto circuito max. Icc 0,5 s | 23,7 kA |
*) vedi tabella campo di serraggio e sezione corda per pinze universali |
Art.-Nr. 772312 KKH 20 FS
GTIN 4013364054431, Zolltarifnr. (EU): 85359000, Bruttogewicht: 480.00 g, VPE: 1.00 pz.
Technische Daten
Per punto fisso Ø | 20 mm |
Antirotazione | PK1 |
Per sezione corda Cu | 16 ... 120 mm2 |
Corrente di corto circuito max. Icc 0,5 s | 33,5 kA |
Corrente di corto circuito max. Icc 0,5 s | 23,7 kA |
Art.-Nr. 772322 KKH 25 FS
GTIN 4013364054455, Zolltarifnr. (EU): 85359000, Bruttogewicht: 747.00 g, VPE: 1.00 pz.
Technische Daten
Per punto fisso Ø | 25 mm |
Antirotazione | PK1 |
Per sezione corda Cu | 16 ... 150 mm2 |
Corrente di corto circuito max. Icc 0,5 s | 42,0 kA |
Corrente di corto circuito max. Icc 0,5 s | 29,6 kA |
Art.-Nr. 772313 KKH 20 HG
GTIN 4013364054448, Zolltarifnr. (EU): 85359000, Bruttogewicht: 400.00 g, VPE: 1.00 pz.
Technische Daten
Per punto fisso Ø | 20 mm |
Antirotazione | PK1 |
Per sezione corda Cu | 16 ... 120 mm2 |
Corrente di corto circuito max. Icc 0,5 s | 33,5 kA |
Corrente di corto circuito max. Icc 0,5 s | 23,7 kA |
Art.-Nr. 772323 KKH 25 HG
GTIN 4013364054462, Zolltarifnr. (EU): 85359000, Bruttogewicht: 876.00 g, VPE: 1.00 pz.
Technische Daten
Per punto fisso Ø | 25 mm |
Antirotazione | PK1 |
Per sezione corda Cu | 16 ... 150 mm2 |
Corrente di corto circuito max. Icc 0,5 s | 42,0 kA |
Corrente di corto circuito max. Icc 0,5 s | 29,6 kA |
Art.-Nr. 775621 EAS EK FM 12
GTIN 4013364102545, Zolltarifnr. (EU): 85359000, Bruttogewicht: 311.00 g, VPE: 1.00 pz.
Technische Daten
Dimensioni | M12 |
Antirotazione | PK1 |
Per sezione corda Cu | 16 ... 150 mm2 |
Corrente di corto circuito max. Icc 0,5 s | 42,0 kA |
Corrente di corto circuito max. Icc 0,5 s | 29,6 kA |
Art.-Nr. 775631 EAS EK FM 16
GTIN 4013364102552, Zolltarifnr. (EU): 85359000, Bruttogewicht: 290.00 g, VPE: 1.00 pz.
Technische Daten
Dimensioni | M16 |
Antirotazione | PK1 |
Per sezione corda Cu | 16 ... 150 mm2 |
Corrente di corto circuito max. Icc 0,5 s | 42,0 kA |
Corrente di corto circuito max. Icc 0,5 s | 29,6 kA |
Art.-Nr. 775626 EAS EK FS 12
GTIN 4013364102569, Zolltarifnr. (EU): 85359000, Bruttogewicht: 343.00 g, VPE: 1.00 pz.
Technische Daten
Dimensioni | M12 x 15 mm |
Antirotazione | PK1 |
Per sezione corda Cu | 16 ... 150 mm2 |
Corrente di corto circuito max. Icc 0,5 s | 42,0 kA |
Corrente di corto circuito max. Icc 0,5 s | 29,6 kA |
Art.-Nr. 775636 EAS EK FS 16
GTIN 4013364102576, Zolltarifnr. (EU): 85359000, Bruttogewicht: 350.00 g, VPE: 1.00 pz.
Technische Daten
Dimensioni | M16 x 15 mm |
Antirotazione | PK1 |
Per sezione corda Cu | 16 ... 150 mm2 |
Corrente di corto circuito max. Icc 0,5 s | 42,0 kA |
Corrente di corto circuito max. Icc 0,5 s | 29,6 kA |
Art.-Nr. 790150 EAB RN 16 FS
GTIN 4013364005365, Zolltarifnr. (EU): 85359000, Bruttogewicht: 450.00 g, VPE: 1.00 pz.
Technische Daten
Dimensioni | Ø16 mm |
Antirotazione | PK1 |
Per sezione corda Cu | 16 ... 150*) mm2 |
Corrente di corto circuito max. Icc 0,5 s | 42,0 kA |
Corrente di corto circuito max. Icc 0,5 s | 29,6 kA |
*) per lunghezza corda > 4000 mm: max. fino a 95 mm2 (26,5 kA / 0,5 s) |

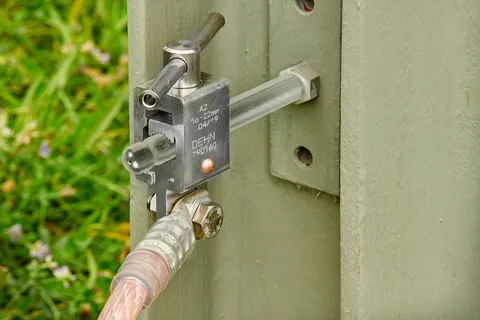

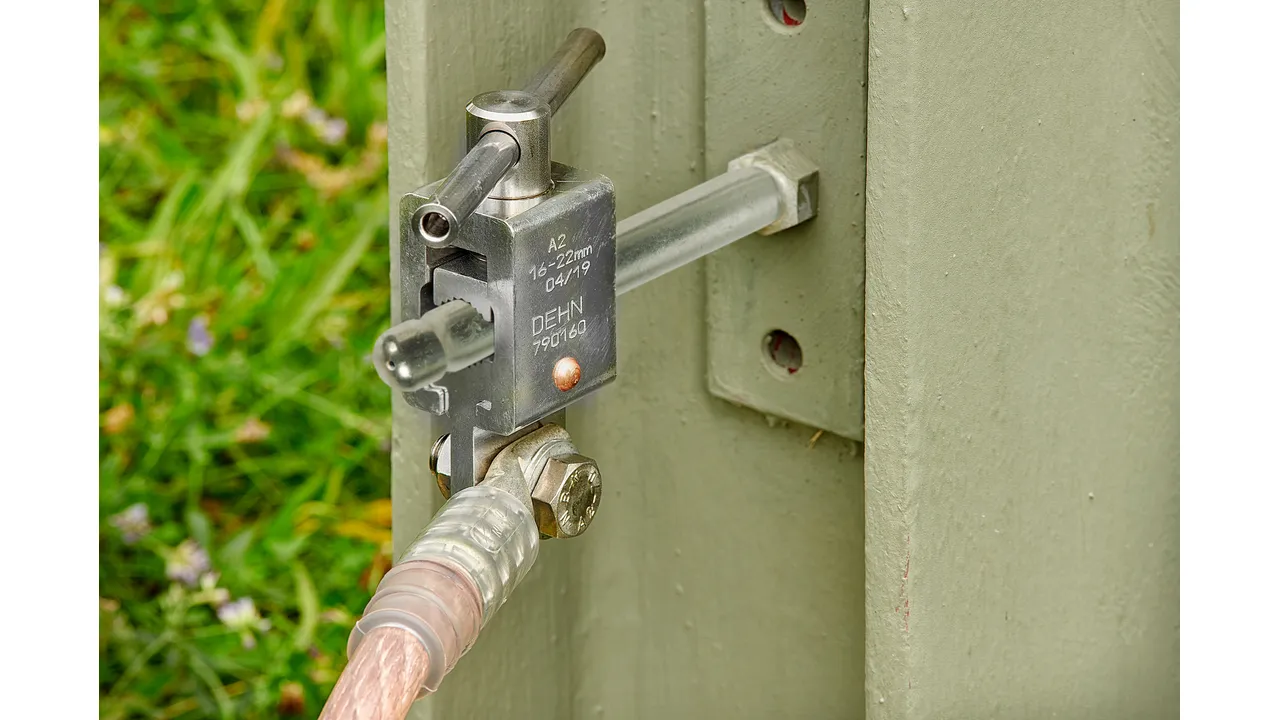

Art.-Nr. 790160 EAB RN 16 SKN
GTIN 4013364018693, Zolltarifnr. (EU): 85359000, Bruttogewicht: 737.40 g, VPE: 1.00 pz.
Technische Daten
Dimensioni | Ø16 mm |
Antirotazione | PK2 |
Per sezione corda Cu | 16 ... 150**) mm2 |
Corrente di corto circuito max. Icc 0,5 s | 29,6 kA |
Corrente di corto circuito max. Icc 0,5 s | 29,6 kA |
**) corrente di corto circuito anche per durata di arresto Ik 1 s max. 29,6 kA |
Art.-Nr. 792190 EFK FL40 SKN
GTIN 4013364068315, Zolltarifnr. (EU): 85359000, Bruttogewicht: 1.32 kg, VPE: 1.00 pz.
Technische Daten
Campo di serraggio | fino a 40 mm |
Antirotazione | PK1 |
Per sezione corda Cu | 16 ... 95 mm2 |
Corrente di corto circuito max. Icc 0,5 s | 26,5 kA |
Corrente di corto circuito max. Icc 0,5 s | 18,7 kA |
Art.-Nr. 792030 EFK FL30 SKN
GTIN 4013364005853, Zolltarifnr. (EU): 85359000, Bruttogewicht: 610.00 g, VPE: 1.00 pz.
Technische Daten
Campo di serraggio | fino a 30 mm |
Antirotazione | PK1 |
Per sezione corda Cu | 16 ... 50 mm2 |
Corrente di corto circuito max. Icc 0,5 s | 14,0 kA |
Corrente di corto circuito max. Icc 0,5 s | 9,9 kA |
