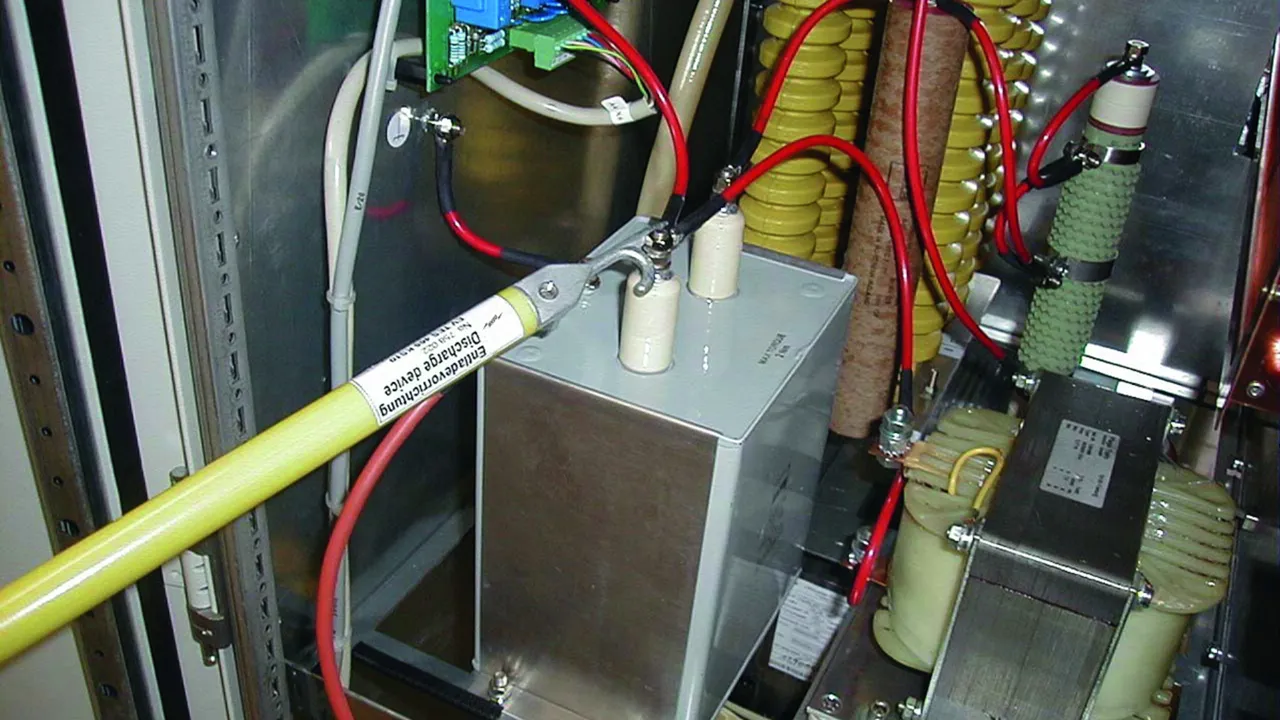

Dispositivi di scarica e compensazione del potenziale

Per la dispersione delle cariche elettrostatiche
Punte di prova di diverse tipologie
Gancio di fissaggio specifico per impianti elettrostatici, da applicare a conduttori tondi Ø12 ... 26,5 mm
Passacavi stagni con rivestimento plastico e protezione antitorsione aggiuntiva

Dispositivo di scarica con impugnatura e morsetto di terra con vite ad alette

1 Produkt

Art.-Nr. 758020 EV TES 465 EK

GTIN 4013364098992, Zolltarifnr. (EU): 85369095, Bruttogewicht: 1.44 kg, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	16 mm²
Guaina del conduttore	trasparente
Lunghezza del tubo	465 mm
Lunghezza totale (l_G )	550 mm
Campo di serraggio	fino a 20 mm
Materiale della punta di prova e del gancio di fissaggio	Zamak

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	16 mm²
Guaina del conduttore	trasparente
Materiale del conduttore di terra	Cu , altamente flessibile
Lunghezza del tubo	465 mm
Lunghezza totale (l_G )	550 mm
Campo di serraggio	fino a 20 mm
Applicazione	Non utilizzare in caso di precipitazioni
Materiale della punta di prova e del gancio di fissaggio	Zamak
Materiale del tubo isolante	tubo in poliestere rinforzato con fibre di vetro

Artikel 758020 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 758020 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Dispositivo di scarica con impugnatura e pinza di terra con molla di serraggio

1 Produkt

Art.-Nr. 758021 EV TES 465 EZ

GTIN 4013364099005, Zolltarifnr. (EU): 85369095, Bruttogewicht: 1.20 kg, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	16 mm²
Guaina del conduttore	trasparente
Lunghezza del tubo	465 mm
Lunghezza totale (l_G )	550 mm
Campo di fissaggio Td/Pt	fino a Ø16 mm fino a 13 mm
Materiale della punta di prova e del gancio di fissaggio	Zamak

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	16 mm²
Guaina del conduttore	trasparente
Materiale del conduttore di terra	Cu , altamente flessibile
Lunghezza del tubo	465 mm
Lunghezza totale (l_G )	550 mm
Campo di fissaggio Td/Pt	fino a Ø16 mm fino a 13 mm
Applicazione	Non utilizzare in caso di precipitazioni
Materiale della punta di prova e del gancio di fissaggio	Zamak
Materiale del tubo isolante	tubo in poliestere rinforzato con fibre di vetro

Artikel 758021 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 758021 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Dispositivo di scarica con impugnatura e capocorda lato terra

Foro Ø8,4 mm e cavo in silicone

1 Produkt

Art.-Nr. 758022 EV TES 465 KS10

GTIN 4013364099012, Zolltarifnr. (EU): 85369095, Bruttogewicht: 750.00 g, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	10 mm²
Guaina del conduttore	Cavo in silicone rosso
Lunghezza del tubo	465 mm
Lunghezza totale (l_G )	550 mm
Materiale della punta di prova e del gancio di fissaggio	Zamak

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	10 mm²
Guaina del conduttore	Cavo in silicone rosso
Materiale del conduttore di terra	Cu , altamente flessibile
Lunghezza del tubo	465 mm
Lunghezza totale (l_G )	550 mm
Applicazione	Non utilizzare in caso di precipitazioni
Materiale della punta di prova e del gancio di fissaggio	Zamak
Materiale del tubo isolante	tubo in poliestere rinforzato con fibre di vetro

Artikel 758022 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 758022 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Dispositivo di scarica con morsetto di terra con vite ad alette

1 Produkt

Art.-Nr. 758001 EV TS 2000 EK

GTIN 4013364004030, Zolltarifnr. (EU): 85369095, Bruttogewicht: 3.22 kg, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	16 mm²
Guaina del conduttore	trasparente
Lunghezza del tubo	2000 mm
Lunghezza totale (l_G )	2050 mm
Campo di serraggio	fino a 20 mm
Materiale della punta di prova	lega rame/gal Sn

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	16 mm²
Guaina del conduttore	trasparente
Materiale del conduttore di terra	Cu , altamente flessibile
Lunghezza del tubo	2000 mm
Lunghezza totale (l_G )	2050 mm
Campo di serraggio	fino a 20 mm
Applicazione	Non utilizzare in caso di precipitazioni
Materiale della punta di prova	lega rame/gal Sn
Materiale del tubo isolante	tubo in poliestere rinforzato con fibre di vetro

Artikel 758001 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 758001 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Dispositivo di scarica con pinza di terra con molla di serraggio

1 Produkt

Art.-Nr. 758003 EV TS 2000 EZ

GTIN 4013364004047, Zolltarifnr. (EU): 85369095, Bruttogewicht: 2.95 kg, VPE: 1.00 pz.

Abbildungen

Weitere Information

Technische Daten

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	16 mm²
Guaina del conduttore	trasparente
Lunghezza del tubo	2000 mm
Lunghezza totale (l_G )	2050 mm
Campo di fissaggio Td/Pt	fino a Ø16 mm fino a 13 mm
Materiale della punta di prova	lega rame/gal Sn
^*) Collaudo secondo dichiarazione del produttore

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	16 mm²
Guaina del conduttore	trasparente
Materiale del conduttore di terra	Cu , altamente flessibile
Lunghezza del tubo	2000 mm
Lunghezza totale (l_G )	2050 mm
Campo di fissaggio Td/Pt	fino a Ø16 mm fino a 13 mm
Capacità isolante del tubo isolante (DIN VDE 0681-1)	75 kV
Corrente impulsiva di scarica max (8/20 µs)*	50 kA
Applicazione	Non utilizzare in caso di precipitazioni
Materiale della punta di prova	lega rame/gal Sn
Materiale del tubo isolante	tubo in poliestere rinforzato con fibre di vetro
^*) Collaudo secondo dichiarazione del produttore

Artikel 758003 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 758003 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Dispositivo di messa a terra con morsetto dotato di volantino

Per il fissaggio a conduttori tondi Ø12 ... 26,5 mm per impianti elettrostatici

1 Produkt

Art.-Nr. 758015 EV EH 1725 EK

GTIN 4013364041608, Zolltarifnr. (EU): 85369095, Bruttogewicht: 3.62 kg, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	25 mm²
Guaina del conduttore	trasparente
Lunghezza del tubo	1500 mm
Lunghezza totale (l_G )	1725 mm
Campo di serraggio	fino a 30 mm
Materiale del gancio di fissaggio	Bronzo/gal Sn

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	25 mm²
Guaina del conduttore	trasparente
Materiale del conduttore di terra	Cu , altamente flessibile
Parte collegabile all’impianto di messa a terra	Morsetto di terra tipo F 2, campo di serraggio fino a 30 mm
Lunghezza del tubo	1500 mm
Lunghezza totale (l_G )	1725 mm
Campo di serraggio	fino a 30 mm
Applicazione	Non utilizzare in caso di precipitazioni
Materiale del gancio di fissaggio	Bronzo/gal Sn
Materiale del tubo isolante	tubo in poliestere rinforzato con fibre di vetro

Artikel 758015 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 758015 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Dispositivo di scarica con punta di prova, gancio di fissaggio e capocorda lato terra

Capocorda a crimpare PK1 (foro Ø12,5 mm con sistema antitorsione)

1 Produkt

Art.-Nr. 758025 EV TES STK 1500 KS

GTIN 4013364127838, Zolltarifnr. (EU): 85369095, Bruttogewicht: 2.29 kg, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	16 mm²
Guaina del conduttore	trasparente
Lunghezza del tubo	1310 mm
Lunghezza totale (l_G )	1500 mm
Materiale della punta di prova e del gancio di fissaggio	Zamak

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	16 mm²
Guaina del conduttore	trasparente
Materiale del conduttore di terra	Cu , altamente flessibile
Lunghezza del tubo	1310 mm
Lunghezza totale (l_G )	1500 mm
Applicazione	Non utilizzare in caso di precipitazioni
Materiale della punta di prova e del gancio di fissaggio	Zamak
Materiale del tubo isolante	tubo in poliestere rinforzato con fibre di vetro

Artikel 758025 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 758025 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Dispositivo di scarica con archetto di sospensione e capocorda lato terra

Capocorda a crimpare PK1 (foro Ø12,5 mm con sistema antitorsione)

1 Produkt

Art.-Nr. 758028 EV EHB 1600 SN7114

GTIN 4013364132450, Zolltarifnr. (EU): 85369095, Bruttogewicht: 5.16 kg, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	16 mm²
Guaina del conduttore	trasparente
Lunghezza del tubo	1310 mm
Lunghezza totale (l_G )	1600 mm
Materiale del gancio di sospensione	INOX

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	16 mm²
Guaina del conduttore	trasparente
Materiale del conduttore di terra	Cu , altamente flessibile
Lunghezza del tubo	1310 mm
Lunghezza totale (l_G )	1600 mm
Applicazione	Non utilizzare in caso di precipitazioni
Materiale del gancio di sospensione	INOX
Materiale del tubo isolante	tubo in poliestere rinforzato con fibre di vetro

Artikel 758028 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 758028 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Dispositivo di compensazione del potenziale con morsetti di terra isolati

1 Produkt

Art.-Nr. 758099 PAV 3+1 16 ZAK

GTIN 4013364287587, Zolltarifnr. (EU): 85369095, Bruttogewicht: 3.21 kg, VPE: 1.00 pz.

Abbildungen

Weitere Information

Technische Daten

Lunghezza del conduttore A / B / C	1750 mm
Lunghezza del conduttore D	3200 mm
Sezione conduttore cordato	16 mm²
Guaina del conduttore	trasparente
Campo di serraggio	5-25 mm

Lunghezza del conduttore A / B / C	1750 mm
Lunghezza del conduttore D	3200 mm
Sezione conduttore cordato	16 mm²
Guaina del conduttore	trasparente
Campo di serraggio	5-25 mm
Colore morsetto A / B / C	nero
Colore morsetto D	rosso
Tipi di serraggio disponibili per i morsetti	> 500
Corrente continua max ammissibile	10 A
Intervallo di temperatura di esercizio	-30 °C ... +50 °C
Intervallo di temperatura per lo stoccaggio	-40 °C ... +70 °C
Struttura del conduttore	Treccia di rame non zincato a fili sottili secondo VDE 0295-6
Rigidità dielettrica della guaina del conduttore	≥ 10 kV/mm
Spessore della parete isolante	1,20 mm (valore tipico)
Isolamento	Miscela in PVC TM2 secondo HD21.1

Artikel 758099 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 758099 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Dispositivo di scarica con impugnatura, senza conduttore di terra

1 Produkt

Art.-Nr. 758036 EV TES 465 SN7215

GTIN 4013364133884, Zolltarifnr. (EU): 85369095, Bruttogewicht: 1.35 kg, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Lunghezza del tubo	465 mm
Lunghezza totale (l_G )	550 mm
Vite	M8 x 20 mm
Materiale della punta di prova e del gancio di fissaggio	Zamak

Artikel 758036 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 758036 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Dispositivo di scarica con punta di prova, senza conduttore di terra

1 Produkt

Art.-Nr. 758075 EV TS STK 1470

GTIN 4013364247789, Zolltarifnr. (EU): 85369095, Bruttogewicht: 1.75 kg, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Lunghezza del tubo	1310 mm
Lunghezza totale (l_G )	1470 mm
Vite	M8 x 20 mm
Materiale della punta di prova	lega rame/gal Sn

Artikel 758075 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 758075 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Dispositivo di scarica con punta di prova e gancio di fissaggio, senza conduttore di terra

1 Produkt

Art.-Nr. 758085 EV TES STK 1500

GTIN 4013364247819, Zolltarifnr. (EU): 85369095, Bruttogewicht: 1.42 kg, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Lunghezza del tubo	1310 mm
Lunghezza totale (l_G )	1500 mm
Vite	M8 x 20 mm
Materiale della punta di prova e del gancio di fissaggio	Zamak

Artikel 758085 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 758085 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Dispositivo di scarica con archetto di sospensione, senza conduttore di terra

1 Produkt

Art.-Nr. 758095 EV EHB STK 1600

GTIN 4013364247826, Zolltarifnr. (EU): 85369095, Bruttogewicht: 2.32 kg, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Technische Daten

Lunghezza del tubo	1310 mm
Lunghezza totale (l_G )	1600 mm
Vite	M8 x 20 mm
Materiale del gancio di sospensione	INOX

Artikel 758095 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 758095 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Dispositivi di scarica e compensazione del potenziale

Dispositivo di scarica con impugnatura e morsetto di terra con vite ad alette

Art.-Nr. 758020 EV TES 465 EK

Artikel 758020 wurde zum Merkzettel hinzugefügt.

Artikel 758020 wurde zum Warenkorb hinzugefügt.

Dispositivo di scarica con impugnatura e pinza di terra con molla di serraggio

Art.-Nr. 758021 EV TES 465 EZ

Artikel 758021 wurde zum Merkzettel hinzugefügt.

Artikel 758021 wurde zum Warenkorb hinzugefügt.

Dispositivo di scarica con impugnatura e capocorda lato terra

Art.-Nr. 758022 EV TES 465 KS10

Artikel 758022 wurde zum Merkzettel hinzugefügt.

Artikel 758022 wurde zum Warenkorb hinzugefügt.

Dispositivo di scarica con morsetto di terra con vite ad alette

Art.-Nr. 758001 EV TS 2000 EK

Artikel 758001 wurde zum Merkzettel hinzugefügt.

Artikel 758001 wurde zum Warenkorb hinzugefügt.

Dispositivo di scarica con pinza di terra con molla di serraggio

Art.-Nr. 758003 EV TS 2000 EZ

Artikel 758003 wurde zum Merkzettel hinzugefügt.

Artikel 758003 wurde zum Warenkorb hinzugefügt.

Dispositivo di messa a terra con morsetto dotato di volantino

Art.-Nr. 758015 EV EH 1725 EK

Artikel 758015 wurde zum Merkzettel hinzugefügt.

Artikel 758015 wurde zum Warenkorb hinzugefügt.

Dispositivo di scarica con punta di prova, gancio di fissaggio e capocorda lato terra

Art.-Nr. 758025 EV TES STK 1500 KS

Artikel 758025 wurde zum Merkzettel hinzugefügt.

Artikel 758025 wurde zum Warenkorb hinzugefügt.

Dispositivo di scarica con archetto di sospensione e capocorda lato terra

Art.-Nr. 758028 EV EHB 1600 SN7114

Artikel 758028 wurde zum Merkzettel hinzugefügt.

Artikel 758028 wurde zum Warenkorb hinzugefügt.

Dispositivo di compensazione del potenziale con morsetti di terra isolati

Art.-Nr. 758099 PAV 3+1 16 ZAK

Artikel 758099 wurde zum Merkzettel hinzugefügt.

Artikel 758099 wurde zum Warenkorb hinzugefügt.

Dispositivo di scarica con impugnatura, senza conduttore di terra

Art.-Nr. 758036 EV TES 465 SN7215

Sie müssen angemeldet sein um 758036.stp herunterzuladen.

Sie müssen angemeldet sein um 758036.igs herunterzuladen.

Sie müssen angemeldet sein um 758036.jt herunterzuladen.

Sie müssen angemeldet sein um 758036.dwg herunterzuladen.

Artikel 758036 wurde zum Merkzettel hinzugefügt.

Artikel 758036 wurde zum Warenkorb hinzugefügt.

Dispositivo di scarica con punta di prova, senza conduttore di terra

Art.-Nr. 758075 EV TS STK 1470

Artikel 758075 wurde zum Merkzettel hinzugefügt.

Artikel 758075 wurde zum Warenkorb hinzugefügt.

Dispositivo di scarica con punta di prova e gancio di fissaggio, senza conduttore di terra

Art.-Nr. 758085 EV TES STK 1500

Artikel 758085 wurde zum Merkzettel hinzugefügt.

Artikel 758085 wurde zum Warenkorb hinzugefügt.

Dispositivo di scarica con archetto di sospensione, senza conduttore di terra

Art.-Nr. 758095 EV EHB STK 1600

Sie müssen angemeldet sein um 758095.stp herunterzuladen.

Sie müssen angemeldet sein um 758095.igs herunterzuladen.

Sie müssen angemeldet sein um 758095.jt herunterzuladen.

Sie müssen angemeldet sein um 758095.dwg herunterzuladen.

Sie müssen angemeldet sein um 758095m_D.dxf herunterzuladen.

Artikel 758095 wurde zum Merkzettel hinzugefügt.

Artikel 758095 wurde zum Warenkorb hinzugefügt.
