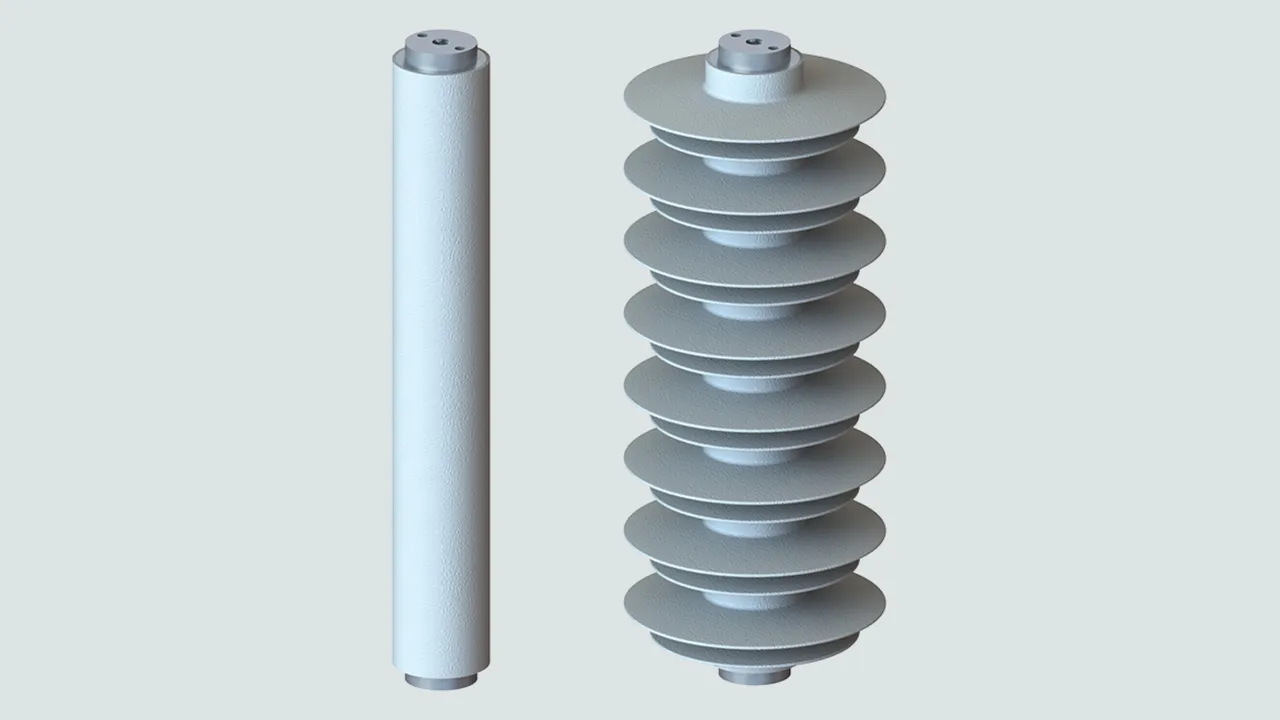

SBKW

  • Scaricatori a ossido metallico per reti in media tensione fino a 60 kV
  • Classe SPD media tensione DH alti
  • Corrente nominale di scarica impulsiva 10 kA (8/20 µs)
  • Corrente nominale di cortocircuito 63 kA
  • Resistenza all'alta corrente 100 kA (4/10 µs)
  • Per installazione in interno ed esterno
  • Involucro in silicone HTV (High Temperature Vulcanizing)
  • Massima affidabilità anche in ambienti contaminati
  • Elevata resistenza meccanica alla flessione
  • Comportamento infrangibile in caso di sovraccarico

SBKW ... DH-I-0

19 Produkte

Art.-Nr. 990401 SBKW 3/DH-I-0

GTIN 4013364537255, Zolltarifnr. (EU): 85354000, Bruttogewicht: 1.00 kg, VPE: 1.00 pz.


Abbildungen

Weitere Information

Scaricatore di media tensione SBKW 3/DH-I-0
Scaricatori MT senza schermo
per la protezione di trasformatori, quadri
e linee di trasmissione
da
sovratensioni
atmosferiche e di manovra secondo la norma IEC 60099-4 / EN 60099-4
Involucro esterno in silicone legato ad alta temperatura, idrofobo
Tessuto in vetroresina legato con resina epossidica
Elevata resistenza alla flessione
A prova di rottura in caso di sovraccarico
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Classe SPD: Media tensione DH alti
Tensione di riferimento: 3 kV ac
Tensione continua: 2,4 kV ac
Corrente nominale di cortocircuito: 63 kA
Tensione residua con 10 kA (8/20 µs): 8 kV
Altezza: 120 mm

Fabbricato: DEHN
Tipo: SBKW 3/DH-I-0
Art.: 990401
o similare.



Technische Daten

Corrente impulsiva nominale di scarica (8/20 µs) (In ) 10 kA
Classe SPD Media tensione DH alti
Tensione di riferimento AC (Ur ) 3 kV
Tensione continuativa AC (Uc ) 2,4 kV
Corrente nominale di cortocircuito (Isc ) 63 kA
Tensione residua con 10 kA (8/20 µs) (Upl ) 8,0 kV
Altezza (h) 120 mm
Linea di fuga (min.) 103 mm

Artikel 990401 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 990401 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 990402 SBKW 6/DH-I-0

GTIN 4013364537330, Zolltarifnr. (EU): 85354000, Bruttogewicht: 1.00 kg, VPE: 1.00 pz.


Abbildungen

Weitere Information

Scaricatore di media tensione SBKW 6/DH-I-0
Scaricatori MT senza schermo
per la protezione di trasformatori, quadri
e linee di trasmissione
da
sovratensioni
atmosferiche e di manovra secondo la norma IEC 60099-4 / EN 60099-4
Involucro esterno in silicone legato ad alta temperatura, idrofobo
Tessuto in vetroresina legato con resina epossidica
Elevata resistenza alla flessione
A prova di rottura in caso di sovraccarico
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Classe SPD: Media tensione DH alti
Tensione di riferimento: 6 kV ac
Tensione continua: 4,8 kV ac
Corrente nominale di cortocircuito: 63 kA
Tensione residua con 10 kA (8/20 µs): 16,1 kV
Altezza: 164 mm

Fabbricato: DEHN
Tipo: SBKW 6/DH-I-0
Art.: 990402
o similare.



Technische Daten

Corrente impulsiva nominale di scarica (8/20 µs) (In ) 10 kA
Classe SPD Media tensione DH alti
Tensione di riferimento AC (Ur ) 6 kV
Tensione continuativa AC (Uc ) 4,8 kV
Corrente nominale di cortocircuito (Isc ) 63 kA
Tensione residua con 10 kA (8/20 µs) (Upl ) 16,1 kV
Altezza (h) 164 mm
Linea di fuga (min.) 147 mm

Artikel 990402 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 990402 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 990403 SBKW 9/DH-I-0

GTIN 4013364537323, Zolltarifnr. (EU): 85354000, Bruttogewicht: 1.00 kg, VPE: 1.00 pz.


Abbildungen

Weitere Information

Scaricatore di media tensione SBKW 9/DH-I-0
Scaricatori MT senza schermo
per la protezione di trasformatori, quadri
e linee di trasmissione
da
sovratensioni
atmosferiche e di manovra secondo la norma IEC 60099-4 / EN 60099-4
Involucro esterno in silicone legato ad alta temperatura, idrofobo
Tessuto in vetroresina legato con resina epossidica
Elevata resistenza alla flessione
A prova di rottura in caso di sovraccarico
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Classe SPD: Media tensione DH alti
Tensione di riferimento: 9 kV ac
Tensione continua: 7,2 kV ac
Corrente nominale di cortocircuito: 63 kA
Tensione residua con 10 kA (8/20 µs): 24,1 kV
Altezza: 164 mm

Fabbricato: DEHN
Tipo: SBKW 9/DH-I-0
Art.: 990403
o similare.



Technische Daten

Corrente impulsiva nominale di scarica (8/20 µs) (In ) 10 kA
Classe SPD Media tensione DH alti
Tensione di riferimento AC (Ur ) 9 kV
Tensione continuativa AC (Uc ) 7,2 kV
Corrente nominale di cortocircuito (Isc ) 63 kA
Tensione residua con 10 kA (8/20 µs) (Upl ) 24,1 kV
Altezza (h) 164 mm
Linea di fuga (min.) 147 mm

Artikel 990403 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 990403 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 990404 SBKW 12/DH-I-0

GTIN 4013364537347, Zolltarifnr. (EU): 85354000, Bruttogewicht: 1.00 kg, VPE: 1.00 pz.


Abbildungen

Weitere Information

Scaricatore di media tensione SBKW 12/DH-I-0
Scaricatori MT senza schermo
per la protezione di trasformatori, quadri
e linee di trasmissione
da
sovratensioni
atmosferiche e di manovra secondo la norma IEC 60099-4 / EN 60099-4
Involucro esterno in silicone legato ad alta temperatura, idrofobo
Tessuto in vetroresina legato con resina epossidica
Elevata resistenza alla flessione
A prova di rottura in caso di sovraccarico
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Classe SPD: Media tensione DH alti
Tensione di riferimento: 12 kV ac
Tensione continua: 9,6 kV ac
Corrente nominale di cortocircuito: 63 kA
Tensione residua con 10 kA (8/20 µs): 32,1 kV
Altezza: 208 mm

Fabbricato: DEHN
Tipo: SBKW 12/DH-I-0
Art.: 990404
o similare.



Technische Daten

Corrente impulsiva nominale di scarica (8/20 µs) (In ) 10 kA
Classe SPD Media tensione DH alti
Tensione di riferimento AC (Ur ) 12 kV
Tensione continuativa AC (Uc ) 9,6 kV
Corrente nominale di cortocircuito (Isc ) 63 kA
Tensione residua con 10 kA (8/20 µs) (Upl ) 32,1 kV
Altezza (h) 208 mm
Linea di fuga (min.) 191 mm

Artikel 990404 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 990404 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 990405 SBKW 15/DH-I-0

GTIN 4013364537354, Zolltarifnr. (EU): 85354000, Bruttogewicht: 1.00 kg, VPE: 1.00 pz.


Abbildungen

Weitere Information

Scaricatore di media tensione SBKW 15/DH-I-0
Scaricatori MT senza schermo
per la protezione di trasformatori, quadri
e linee di trasmissione
da
sovratensioni
atmosferiche e di manovra secondo la norma IEC 60099-4 / EN 60099-4
Involucro esterno in silicone legato ad alta temperatura, idrofobo
Tessuto in vetroresina legato con resina epossidica
Elevata resistenza alla flessione
A prova di rottura in caso di sovraccarico
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Classe SPD: Media tensione DH alti
Tensione di riferimento: 15 kV ac
Tensione continua: 12 kV ac
Corrente nominale di cortocircuito: 63 kA
Tensione residua con 10 kA (8/20 µs): 40 kV
Altezza: 208 mm

Fabbricato: DEHN
Tipo: SBKW 15/DH-I-0
Art.: 990405
o similare.



Technische Daten

Corrente impulsiva nominale di scarica (8/20 µs) (In ) 10 kA
Classe SPD Media tensione DH alti
Tensione di riferimento AC (Ur ) 15 kV
Tensione continuativa AC (Uc ) 12,0 kV
Corrente nominale di cortocircuito (Isc ) 63 kA
Tensione residua con 10 kA (8/20 µs) (Upl ) 40,0 kV
Altezza (h) 208 mm
Linea di fuga (min.) 191 mm

Artikel 990405 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 990405 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 990406 SBKW 18/DH-I-0

GTIN 4013364537378, Zolltarifnr. (EU): 85354000, Bruttogewicht: 2.00 kg, VPE: 1.00 pz.


Abbildungen

Weitere Information

Scaricatore di media tensione SBKW 18/DH-I-0
Scaricatori MT senza schermo
per la protezione di trasformatori, quadri
e linee di trasmissione
da
sovratensioni
atmosferiche e di manovra secondo la norma IEC 60099-4 / EN 60099-4
Involucro esterno in silicone legato ad alta temperatura, idrofobo
Tessuto in vetroresina legato con resina epossidica
Elevata resistenza alla flessione
A prova di rottura in caso di sovraccarico
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Classe SPD: Media tensione DH alti
Tensione di riferimento: 18 kV ac
Tensione continua: 14,4 kV ac
Corrente nominale di cortocircuito: 63 kA
Tensione residua con 10 kA (8/20 µs): 48,2 kV
Altezza: 208 mm

Fabbricato: DEHN
Tipo: SBKW 18/DH-I-0
Art.: 990406
o similare.



Technische Daten

Corrente impulsiva nominale di scarica (8/20 µs) (In ) 10 kA
Classe SPD Media tensione DH alti
Tensione di riferimento AC (Ur ) 18 kV
Tensione continuativa AC (Uc ) 14,4 kV
Corrente nominale di cortocircuito (Isc ) 63 kA
Tensione residua con 10 kA (8/20 µs) (Upl ) 48,2 kV
Altezza (h) 208 mm
Linea di fuga (min.) 191 mm

Artikel 990406 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 990406 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 990407 SBKW 21/DH-I-0

GTIN 4013364537385, Zolltarifnr. (EU): 85354000, Bruttogewicht: 2.00 kg, VPE: 1.00 pz.


Abbildungen

Weitere Information

Scaricatore di media tensione SBKW 21/DH-I-0
Scaricatori MT senza schermo
per la protezione di trasformatori, quadri
e linee di trasmissione
da
sovratensioni
atmosferiche e di manovra secondo la norma IEC 60099-4 / EN 60099-4
Involucro esterno in silicone legato ad alta temperatura, idrofobo
Tessuto in vetroresina legato con resina epossidica
Elevata resistenza alla flessione
A prova di rottura in caso di sovraccarico
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Classe SPD: Media tensione DH alti
Tensione di riferimento: 21 kV ac
Tensione continua: 6,8 kV ac
Corrente nominale di cortocircuito: 63 kA
Tensione residua con 10 kA (8/20 µs): 56,2 kV
Altezza: 252 mm

Fabbricato: DEHN
Tipo: SBKW 21/DH-I-0
Art.: 990407
o similare.



Technische Daten

Corrente impulsiva nominale di scarica (8/20 µs) (In ) 10 kA
Classe SPD Media tensione DH alti
Tensione di riferimento AC (Ur ) 21 kV
Tensione continuativa AC (Uc ) 16,8 kV
Corrente nominale di cortocircuito (Isc ) 63 kA
Tensione residua con 10 kA (8/20 µs) (Upl ) 56,2 kV
Altezza (h) 252 mm
Linea di fuga (min.) 235 mm

Artikel 990407 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 990407 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 990408 SBKW 24/DH-I-0

GTIN 4013364537408, Zolltarifnr. (EU): 85354000, Bruttogewicht: 2.00 kg, VPE: 1.00 pz.


Abbildungen

Weitere Information

Scaricatore di media tensione SBKW 24/DH-I-0
Scaricatori MT senza schermo
per la protezione di trasformatori, quadri
e linee di trasmissione
da
sovratensioni
atmosferiche e di manovra secondo la norma IEC 60099-4 / EN 60099-4
Involucro esterno in silicone legato ad alta temperatura, idrofobo
Tessuto in vetroresina legato con resina epossidica
Elevata resistenza alla flessione
A prova di rottura in caso di sovraccarico
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Classe SPD: Media tensione DH alti
Tensione di riferimento: 24 kV ac
Tensione continua: 29,2 kV ac
Corrente nominale di cortocircuito: 63 kA
Tensione residua con 10 kA (8/20 µs): 64,2 kV
Altezza: 252 mm

Fabbricato: DEHN
Tipo: SBKW 24/DH-I-0
Art.: 990408
o similare.



Technische Daten

Corrente impulsiva nominale di scarica (8/20 µs) (In ) 10 kA
Classe SPD Media tensione DH alti
Tensione di riferimento AC (Ur ) 24 kV
Tensione continuativa AC (Uc ) 19,2 kV
Corrente nominale di cortocircuito (Isc ) 63 kA
Tensione residua con 10 kA (8/20 µs) (Upl ) 64,2 kV
Altezza (h) 252 mm
Linea di fuga (min.) 235 mm

Artikel 990408 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 990408 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 990409 SBKW 27/DH-I-0

GTIN 4013364537415, Zolltarifnr. (EU): 85354000, Bruttogewicht: 2.00 kg, VPE: 1.00 pz.


Abbildungen

Weitere Information

Scaricatore di media tensione SBKW 27/DH-I-0
Scaricatori MT senza schermo
per la protezione di trasformatori, quadri
e linee di trasmissione
da
sovratensioni
atmosferiche e di manovra secondo la norma IEC 60099-4 / EN 60099-4
Involucro esterno in silicone legato ad alta temperatura, idrofobo
Tessuto in vetroresina legato con resina epossidica
Elevata resistenza alla flessione
A prova di rottura in caso di sovraccarico
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Classe SPD: Media tensione DH alti
Tensione di riferimento: 27 kV ac
Tensione continua: 21,6 kV ac
Corrente nominale di cortocircuito: 63 kA
Tensione residua con 10 kA (8/20 µs): 72,2 kV
Altezza: 296 mm

Fabbricato: DEHN
Tipo: SBKW 27/DH-I-0
Art.: 990409
o similare.



Technische Daten

Corrente impulsiva nominale di scarica (8/20 µs) (In ) 10 kA
Classe SPD Media tensione DH alti
Tensione di riferimento AC (Ur ) 27 kV
Tensione continuativa AC (Uc ) 21,6 kV
Corrente nominale di cortocircuito (Isc ) 63 kA
Tensione residua con 10 kA (8/20 µs) (Upl ) 72,2 kV
Altezza (h) 296 mm
Linea di fuga (min.) 279 mm

Artikel 990409 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 990409 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 990410 SBKW 30/DH-I-0

GTIN 4013364537422, Zolltarifnr. (EU): 85354000, Bruttogewicht: 2.00 kg, VPE: 1.00 pz.


Abbildungen

Weitere Information

Scaricatore di media tensione SBKW 30/DH-I-0
Scaricatori MT senza schermo
per la protezione di trasformatori, quadri
e linee di trasmissione
da
sovratensioni
atmosferiche e di manovra secondo la norma IEC 60099-4 / EN 60099-4
Involucro esterno in silicone legato ad alta temperatura, idrofobo
Tessuto in vetroresina legato con resina epossidica
Elevata resistenza alla flessione
A prova di rottura in caso di sovraccarico
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Classe SPD: Media tensione DH alti
Tensione di riferimento: 30 kV ac
Tensione continua: 24 kV ac
Corrente nominale di cortocircuito: 63 kA
Tensione residua con 10 kA (8/20 µs): 80 kV
Altezza: 296 mm

Fabbricato: DEHN
Tipo: SBKW 30/DH-I-0
Art.: 990410
o similare.



Technische Daten

Corrente impulsiva nominale di scarica (8/20 µs) (In ) 10 kA
Classe SPD Media tensione DH alti
Tensione di riferimento AC (Ur ) 30 kV
Tensione continuativa AC (Uc ) 24,0 kV
Corrente nominale di cortocircuito (Isc ) 63 kA
Tensione residua con 10 kA (8/20 µs) (Upl ) 80,0 kV
Altezza (h) 296 mm
Linea di fuga (min.) 279 mm

Artikel 990410 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 990410 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 990412 SBKW 33/DH-I-0

GTIN 4013364537446, Zolltarifnr. (EU): 85354000, Bruttogewicht: 3.00 kg, VPE: 1.00 pz.


Abbildungen

Weitere Information

Scaricatore di media tensione SBKW 33/DH-I-0
Scaricatori MT senza schermo
per la protezione di trasformatori, quadri
e linee di trasmissione
da
sovratensioni
atmosferiche e di manovra secondo la norma IEC 60099-4 / EN 60099-4
Involucro esterno in silicone legato ad alta temperatura, idrofobo
Tessuto in vetroresina legato con resina epossidica
Elevata resistenza alla flessione
A prova di rottura in caso di sovraccarico
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Classe SPD: Media tensione DH alti
Tensione di riferimento: 33 kV ac
Tensione continua: 26,4 kV ac
Corrente nominale di cortocircuito: 63 kA
Tensione residua con 10 kA (8/20 µs): 88 kV
Altezza: 340 mm

Fabbricato: DEHN
Tipo: SBKW 33/DH-I-0
Art.: 990412
o similare.



Technische Daten

Corrente impulsiva nominale di scarica (8/20 µs) (In ) 10 kA
Classe SPD Media tensione DH alti
Tensione di riferimento AC (Ur ) 33 kV
Tensione continuativa AC (Uc ) 26,4 kV
Corrente nominale di cortocircuito (Isc ) 63 kA
Tensione residua con 10 kA (8/20 µs) (Upl ) 88,0 kV
Altezza (h) 340 mm
Linea di fuga (min.) 323 mm

Artikel 990412 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 990412 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 990413 SBKW 36/DH-I-0

GTIN 4013364537453, Zolltarifnr. (EU): 85354000, Bruttogewicht: 3.00 kg, VPE: 1.00 pz.


Abbildungen

Weitere Information

Scaricatore di media tensione SBKW 36/DH-I-0
Scaricatori MT senza schermo
per la protezione di trasformatori, quadri
e linee di trasmissione
da
sovratensioni
atmosferiche e di manovra secondo la norma IEC 60099-4 / EN 60099-4
Involucro esterno in silicone legato ad alta temperatura, idrofobo
Tessuto in vetroresina legato con resina epossidica
Elevata resistenza alla flessione
A prova di rottura in caso di sovraccarico
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Classe SPD: Media tensione DH alti
Tensione di riferimento: 36 kV ac
Tensione continua: 28,8 kV ac
Corrente nominale di cortocircuito: 63 kA
Tensione residua con 10 kA (8/20 µs): 96,3 kV
Altezza: 340 mm

Fabbricato: DEHN
Tipo: SBKW 36/DH-I-0
Art.: 990413
o similare.



Technische Daten

Corrente impulsiva nominale di scarica (8/20 µs) (In ) 10 kA
Classe SPD Media tensione DH alti
Tensione di riferimento AC (Ur ) 36 kV
Tensione continuativa AC (Uc ) 28,8 kV
Corrente nominale di cortocircuito (Isc ) 63 kA
Tensione residua con 10 kA (8/20 µs) (Upl ) 96,3 kV
Altezza (h) 340 mm
Linea di fuga (min.) 323 mm

Artikel 990413 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 990413 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 990414 SBKW 39/DH-I-0

GTIN 4013364537477, Zolltarifnr. (EU): 85354000, Bruttogewicht: 3.00 kg, VPE: 1.00 pz.


Abbildungen

Weitere Information

Scaricatore di media tensione SBKW 39/DH-I-0
Scaricatori MT senza schermo
per la protezione di trasformatori, quadri
e linee di trasmissione
da
sovratensioni
atmosferiche e di manovra secondo la norma IEC 60099-4 / EN 60099-4
Involucro esterno in silicone legato ad alta temperatura, idrofobo
Tessuto in vetroresina legato con resina epossidica
Elevata resistenza alla flessione
A prova di rottura in caso di sovraccarico
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Classe SPD: Media tensione DH alti
Tensione di riferimento: 39 kV ac
Tensione continua: 31,2 kV ac
Corrente nominale di cortocircuito: 63 kA
Tensione residua con 10 kA (8/20 µs): 104,3 kV
Altezza: 340 mm

Fabbricato: DEHN
Tipo: SBKW 39/DH-I-0
Art.: 990414
o similare.



Technische Daten

Corrente impulsiva nominale di scarica (8/20 µs) (In ) 10 kA
Classe SPD Media tensione DH alti
Tensione di riferimento AC (Ur ) 39 kV
Tensione continuativa AC (Uc ) 31,2 kV
Corrente nominale di cortocircuito (Isc ) 63 kA
Tensione residua con 10 kA (8/20 µs) (Upl ) 104,3 kV
Altezza (h) 340 mm
Linea di fuga (min.) 323 mm

Artikel 990414 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 990414 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 990415 SBKW 42/DH-I-0

GTIN 4013364537484, Zolltarifnr. (EU): 85354000, Bruttogewicht: 3.00 kg, VPE: 1.00 pz.


Abbildungen

Weitere Information

Scaricatore di media tensione SBKW 42/DH-I-0
Scaricatori MT senza schermo
per la protezione di trasformatori, quadri
e linee di trasmissione
da
sovratensioni
atmosferiche e di manovra secondo la norma IEC 60099-4 / EN 60099-4
Involucro esterno in silicone legato ad alta temperatura, idrofobo
Tessuto in vetroresina legato con resina epossidica
Elevata resistenza alla flessione
A prova di rottura in caso di sovraccarico
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Classe SPD: Media tensione DH alti
Tensione di riferimento: 42 kV ac
Tensione continua: 33,6 kV ac
Corrente nominale di cortocircuito: 63 kA
Tensione residua con 10 kA (8/20 µs): 112,4 kV
Altezza: 384 mm

Fabbricato: DEHN
Tipo: SBKW 42/DH-I-0
Art.: 990415
o similare.



Technische Daten

Corrente impulsiva nominale di scarica (8/20 µs) (In ) 10 kA
Classe SPD Media tensione DH alti
Tensione di riferimento AC (Ur ) 42 kV
Tensione continuativa AC (Uc ) 33,6 kV
Corrente nominale di cortocircuito (Isc ) 63 kA
Tensione residua con 10 kA (8/20 µs) (Upl ) 112,4 kV
Altezza (h) 384 mm
Linea di fuga (min.) 367 mm

Artikel 990415 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 990415 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 990416 SBKW 45/DH-I-0

GTIN 4013364537491, Zolltarifnr. (EU): 85354000, Bruttogewicht: 3.00 kg, VPE: 1.00 pz.


Abbildungen

Weitere Information

Scaricatore di media tensione SBKW 45/DH-I-0
Scaricatori MT senza schermo
per la protezione di trasformatori, quadri
e linee di trasmissione
da
sovratensioni
atmosferiche e di manovra secondo la norma IEC 60099-4 / EN 60099-4
Involucro esterno in silicone legato ad alta temperatura, idrofobo
Tessuto in vetroresina legato con resina epossidica
Elevata resistenza alla flessione
A prova di rottura in caso di sovraccarico
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Classe SPD: Media tensione DH alti
Tensione di riferimento: 45 kV ac
Tensione continua: 36 kV ac
Corrente nominale di cortocircuito: 63 kA
Tensione residua con 10 kA (8/20 µs): 120 kV
Altezza: 384 mm

Fabbricato: DEHN
Tipo: SBKW 45/DH-I-0
Art.: 990416
o similare.



Technische Daten

Corrente impulsiva nominale di scarica (8/20 µs) (In ) 10 kA
Classe SPD Media tensione DH alti
Tensione di riferimento AC (Ur ) 45 kV
Tensione continuativa AC (Uc ) 36,0 kV
Corrente nominale di cortocircuito (Isc ) 63 kA
Tensione residua con 10 kA (8/20 µs) (Upl ) 120,0 kV
Altezza (h) 384 mm
Linea di fuga (min.) 367 mm

Artikel 990416 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 990416 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 990417 SBKW 48/DH-I-0

GTIN 4013364537514, Zolltarifnr. (EU): 85354000, Bruttogewicht: 3.00 kg, VPE: 1.00 pz.


Abbildungen

Weitere Information

Scaricatore di media tensione SBKW 48/DH-I-0
Scaricatori MT senza schermo
per la protezione di trasformatori, quadri
e linee di trasmissione
da
sovratensioni
atmosferiche e di manovra secondo la norma IEC 60099-4 / EN 60099-4
Involucro esterno in silicone legato ad alta temperatura, idrofobo
Tessuto in vetroresina legato con resina epossidica
Elevata resistenza alla flessione
A prova di rottura in caso di sovraccarico
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Classe SPD: Media tensione DH alti
Tensione di riferimento: 48 kV ac
Tensione continua: 38,4 kV ac
Corrente nominale di cortocircuito: 63 kA
Tensione residua con 10 kA (8/20 µs): 128,4 kV
Altezza: 428 mm

Fabbricato: DEHN
Tipo: SBKW 48/DH-I-0
Art.: 990417
o similare.



Technische Daten

Corrente impulsiva nominale di scarica (8/20 µs) (In ) 10 kA
Classe SPD Media tensione DH alti
Tensione di riferimento AC (Ur ) 48 kV
Tensione continuativa AC (Uc ) 38,4 kV
Corrente nominale di cortocircuito (Isc ) 63 kA
Tensione residua con 10 kA (8/20 µs) (Upl ) 128,4 kV
Altezza (h) 428 mm
Linea di fuga (min.) 411 mm

Artikel 990417 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 990417 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 990418 SBKW 51/DH-I-0

GTIN 4013364537538, Zolltarifnr. (EU): 85354000, Bruttogewicht: 4.00 kg, VPE: 1.00 pz.


Abbildungen

Weitere Information

Scaricatore di media tensione SBKW 51/DH-I-0
Scaricatori MT senza schermo
per la protezione di trasformatori, quadri
e linee di trasmissione
da
sovratensioni
atmosferiche e di manovra secondo la norma IEC 60099-4 / EN 60099-4
Involucro esterno in silicone legato ad alta temperatura, idrofobo
Tessuto in vetroresina legato con resina epossidica
Elevata resistenza alla flessione
A prova di rottura in caso di sovraccarico
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Classe SPD: Media tensione DH alti
Tensione di riferimento: 51 kV ac
Tensione continua: 41 kV ac
Corrente nominale di cortocircuito: 63 kA
Tensione residua con 10 kA (8/20 µs): 137 kV
Altezza: 428 mm

Fabbricato: DEHN
Tipo: SBKW 51/DH-I-0
Art.: 990418
o similare.



Technische Daten

Corrente impulsiva nominale di scarica (8/20 µs) (In ) 10 kA
Classe SPD Media tensione DH alti
Tensione di riferimento AC (Ur ) 51 kV
Tensione continuativa AC (Uc ) 41 kV
Corrente nominale di cortocircuito (Isc ) 63 kA
Tensione residua con 10 kA (8/20 µs) (Upl ) 137 kV
Altezza (h) 428 mm
Linea di fuga (min.) 411 mm

Artikel 990418 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 990418 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 990419 SBKW 54/DH-I-0

GTIN 4013364537545, Zolltarifnr. (EU): 85354000, Bruttogewicht: 4.00 kg, VPE: 1.00 pz.


Abbildungen

Weitere Information

Scaricatore di media tensione SBKW 54/DH-I-0
Scaricatori MT senza schermo
per la protezione di trasformatori, quadri
e linee di trasmissione
da
sovratensioni
atmosferiche e di manovra secondo la norma IEC 60099-4 / EN 60099-4
Involucro esterno in silicone legato ad alta temperatura, idrofobo
Tessuto in vetroresina legato con resina epossidica
Elevata resistenza alla flessione
A prova di rottura in caso di sovraccarico
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Classe SPD: Media tensione DH alti
Tensione di riferimento: 54 kV ac
Tensione continua: 43 kV ac
Corrente nominale di cortocircuito: 63 kA
Tensione residua con 10 kA (8/20 µs): 145 kV
Altezza: 428 mm

Fabbricato: DEHN
Tipo: SBKW 54/DH-I-0
Art.: 990419
o similare.



Technische Daten

Corrente impulsiva nominale di scarica (8/20 µs) (In ) 10 kA
Classe SPD Media tensione DH alti
Tensione di riferimento AC (Ur ) 54 kV
Tensione continuativa AC (Uc ) 43 kV
Corrente nominale di cortocircuito (Isc ) 63 kA
Tensione residua con 10 kA (8/20 µs) (Upl ) 145 kV
Altezza (h) 428 mm
Linea di fuga (min.) 411 mm

Artikel 990419 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 990419 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 990421 SBKW 60/DH-I-0

GTIN 4013364537569, Zolltarifnr. (EU): 85354000, Bruttogewicht: 4.00 kg, VPE: 1.00 pz.


Abbildungen

Weitere Information

Scaricatore di media tensione SBKW 60/DH-I-0
Scaricatori MT senza schermo
per la protezione di trasformatori, quadri
e linee di trasmissione
da
sovratensioni
atmosferiche e di manovra secondo la norma IEC 60099-4 / EN 60099-4
Involucro esterno in silicone legato ad alta temperatura, idrofobo
Tessuto in vetroresina legato con resina epossidica
Elevata resistenza alla flessione
A prova di rottura in caso di sovraccarico
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Classe SPD: Media tensione DH alti
Tensione di riferimento: 60 kV ac
Tensione continua: 48 kV ac
Corrente nominale di cortocircuito: 63 kA
Tensione residua con 10 kA (8/20 µs): 160 kV
Altezza: 470 mm

Fabbricato: DEHN
Tipo: SBKW 60/DH-I-0
Art.: 990421
o similare.



Technische Daten

Corrente impulsiva nominale di scarica (8/20 µs) (In ) 10 kA
Classe SPD Media tensione DH alti
Tensione di riferimento AC (Ur ) 60 kV
Tensione continuativa AC (Uc ) 48 kV
Corrente nominale di cortocircuito (Isc ) 63 kA
Tensione residua con 10 kA (8/20 µs) (Upl ) 160 kV
Altezza (h) 470 mm
Linea di fuga (min.) 453 mm

Artikel 990421 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 990421 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

SBKW ... DH-I

19 Produkte

Art.-Nr. 990501 SBKW 3/DH-I

GTIN 4013364537613, Zolltarifnr. (EU): 85354000, Bruttogewicht: 1.00 kg, VPE: 1.00 pz.


Abbildungen

Weitere Information

Scaricatore di media tensione SBKW 3/DH-I
Scaricatori MT con schermo
per la protezione di trasformatori, quadri
e linee di trasmissione
da
sovratensioni
atmosferiche e di manovra secondo la norma IEC 60099-4 / EN 60099-4
Involucro esterno in silicone legato ad alta temperatura, idrofobo
Tessuto in vetroresina legato con resina epossidica
Elevata resistenza alla flessione
A prova di rottura in caso di sovraccarico
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Classe SPD: Media tensione DH alti
Tensione di riferimento: 3 kV ac
Tensione continua: 2,4 kV ac
Corrente nominale di cortocircuito: 63 kA
Tensione residua con 10 kA (8/20 µs): 8 kV
Altezza: 120 mm

Fabbricato: DEHN
Tipo: SBKW 3/DH-I
Art.: 990501
o similare.



Technische Daten

Corrente impulsiva nominale di scarica (8/20 µs) (In ) 10 kA
Classe SPD Media tensione DH alti
Tensione di riferimento AC (Ur ) 3 kV
Tensione continuativa AC (Uc ) 2,4 kV
Corrente nominale di cortocircuito (Isc ) 63 kA
Tensione residua con 10 kA (8/20 µs) (Upl ) 8,0 kV
Altezza (h) 120 mm
Linea di fuga (min.) 387 mm

Artikel 990501 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 990501 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 990502 SBKW 6/DH-I

GTIN 4013364537620, Zolltarifnr. (EU): 85354000, Bruttogewicht: 1.00 kg, VPE: 1.00 pz.


Abbildungen

Weitere Information

Scaricatore di media tensione SBKW 6/DH-I
Scaricatori MT con schermo
per la protezione di trasformatori, quadri
e linee di trasmissione
da
sovratensioni
atmosferiche e di manovra secondo la norma IEC 60099-4 / EN 60099-4
Involucro esterno in silicone legato ad alta temperatura, idrofobo
Tessuto in vetroresina legato con resina epossidica
Elevata resistenza alla flessione
A prova di rottura in caso di sovraccarico
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Classe SPD: Media tensione DH alti
Tensione di riferimento: 6 kV ac
Tensione continua: 4,8 kV ac
Corrente nominale di cortocircuito: 63 kA
Tensione residua con 10 kA (8/20 µs): 16,1 kV
Altezza: 164 mm

Fabbricato: DEHN
Tipo: SBKW 6/DH-I
Art.: 990502
o similare.



Technische Daten

Corrente impulsiva nominale di scarica (8/20 µs) (In ) 10 kA
Classe SPD Media tensione DH alti
Tensione di riferimento AC (Ur ) 6 kV
Tensione continuativa AC (Uc ) 4,8 kV
Corrente nominale di cortocircuito (Isc ) 63 kA
Tensione residua con 10 kA (8/20 µs) (Upl ) 16,1 kV
Altezza (h) 164 mm
Linea di fuga (min.) 574 mm

Artikel 990502 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 990502 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 990503 SBKW 9/DH-I

GTIN 4013364537644, Zolltarifnr. (EU): 85354000, Bruttogewicht: 1.00 kg, VPE: 1.00 pz.


Abbildungen

Weitere Information

Scaricatore di media tensione SBKW 9/DH-I
Scaricatori MT con schermo
per la protezione di trasformatori, quadri
e linee di trasmissione
da
sovratensioni
atmosferiche e di manovra secondo la norma IEC 60099-4 / EN 60099-4
Involucro esterno in silicone legato ad alta temperatura, idrofobo
Tessuto in vetroresina legato con resina epossidica
Elevata resistenza alla flessione
A prova di rottura in caso di sovraccarico
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Classe SPD: Media tensione DH alti
Tensione di riferimento: 9 kV ac
Tensione continua: 7,2 kV ac
Corrente nominale di cortocircuito: 63 kA
Tensione residua con 10 kA (8/20 µs): 24,1 kV
Altezza: 164 mm

Fabbricato: DEHN
Tipo: SBKW 9/DH-I
Art.: 990503
o similare.



Technische Daten

Corrente impulsiva nominale di scarica (8/20 µs) (In ) 10 kA
Classe SPD Media tensione DH alti
Tensione di riferimento AC (Ur ) 9 kV
Tensione continuativa AC (Uc ) 7,2 kV
Corrente nominale di cortocircuito (Isc ) 63 kA
Tensione residua con 10 kA (8/20 µs) (Upl ) 24,1 kV
Altezza (h) 164 mm
Linea di fuga (min.) 574 mm

Artikel 990503 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 990503 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 990504 SBKW 12/DH-I

GTIN 4013364537781, Zolltarifnr. (EU): 85354000, Bruttogewicht: 1.00 kg, VPE: 1.00 pz.


Abbildungen

Weitere Information

Scaricatore di media tensione SBKW 12/DH-I
Scaricatori MT con schermo
per la protezione di trasformatori, quadri
e linee di trasmissione
da
sovratensioni
atmosferiche e di manovra secondo la norma IEC 60099-4 / EN 60099-4
Involucro esterno in silicone legato ad alta temperatura, idrofobo
Tessuto in vetroresina legato con resina epossidica
Elevata resistenza alla flessione
A prova di rottura in caso di sovraccarico
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Classe SPD: Media tensione DH alti
Tensione di riferimento: 12 kV ac
Tensione continua: 9,6 kV ac
Corrente nominale di cortocircuito: 63 kA
Tensione residua con 10 kA (8/20 µs): 32,1 kV
Altezza: 208 mm

Fabbricato: DEHN
Tipo: SBKW 12/DH-I
Art.: 990504
o similare.



Technische Daten

Corrente impulsiva nominale di scarica (8/20 µs) (In ) 10 kA
Classe SPD Media tensione DH alti
Tensione di riferimento AC (Ur ) 12 kV
Tensione continuativa AC (Uc ) 9,6 kV
Corrente nominale di cortocircuito (Isc ) 63 kA
Tensione residua con 10 kA (8/20 µs) (Upl ) 32,1 kV
Altezza (h) 208 mm
Linea di fuga (min.) 762 mm

Artikel 990504 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 990504 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 990505 SBKW 15/DH-I

GTIN 4013364537798, Zolltarifnr. (EU): 85354000, Bruttogewicht: 2.00 kg, VPE: 1.00 pz.


Abbildungen

Weitere Information

Scaricatore di media tensione SBKW 15/DH-I
Scaricatori MT con schermo
per la protezione di trasformatori, quadri
e linee di trasmissione
da
sovratensioni
atmosferiche e di manovra secondo la norma IEC 60099-4 / EN 60099-4
Involucro esterno in silicone legato ad alta temperatura, idrofobo
Tessuto in vetroresina legato con resina epossidica
Elevata resistenza alla flessione
A prova di rottura in caso di sovraccarico
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Classe SPD: Media tensione DH alti
Tensione di riferimento: 15 kV ac
Tensione continua: 12 kV ac
Corrente nominale di cortocircuito: 63 kA
Tensione residua con 10 kA (8/20 µs): 40 kV
Altezza: 208 mm

Fabbricato: DEHN
Tipo: SBKW 15/DH-I
Art.: 990505
o similare.



Technische Daten

Corrente impulsiva nominale di scarica (8/20 µs) (In ) 10 kA
Classe SPD Media tensione DH alti
Tensione di riferimento AC (Ur ) 15 kV
Tensione continuativa AC (Uc ) 12,0 kV
Corrente nominale di cortocircuito (Isc ) 63 kA
Tensione residua con 10 kA (8/20 µs) (Upl ) 40,0 kV
Altezza (h) 208 mm
Linea di fuga (min.) 762 mm

Artikel 990505 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 990505 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 990506 SBKW 18/DH-I

GTIN 4013364537804, Zolltarifnr. (EU): 85354000, Bruttogewicht: 2.00 kg, VPE: 1.00 pz.


Abbildungen

Weitere Information

Scaricatore di media tensione SBKW 18/DH-I
Scaricatori MT con schermo
per la protezione di trasformatori, quadri
e linee di trasmissione
da
sovratensioni
atmosferiche e di manovra secondo la norma IEC 60099-4 / EN 60099-4
Involucro esterno in silicone legato ad alta temperatura, idrofobo
Tessuto in vetroresina legato con resina epossidica
Elevata resistenza alla flessione
A prova di rottura in caso di sovraccarico
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Classe SPD: Media tensione DH alti
Tensione di riferimento: 18 kV ac
Tensione continua: 14,4 kV ac
Corrente nominale di cortocircuito: 63 kA
Tensione residua con 10 kA (8/20 µs): 48,2 kV
Altezza: 208 mm

Fabbricato: DEHN
Tipo: SBKW 18/DH-I
Art.: 990506
o similare.



Technische Daten

Corrente impulsiva nominale di scarica (8/20 µs) (In ) 10 kA
Classe SPD Media tensione DH alti
Tensione di riferimento AC (Ur ) 18 kV
Tensione continuativa AC (Uc ) 14,4 kV
Corrente nominale di cortocircuito (Isc ) 63 kA
Tensione residua con 10 kA (8/20 µs) (Upl ) 48,2 kV
Altezza (h) 208 mm
Linea di fuga (min.) 762 mm

Artikel 990506 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 990506 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 990507 SBKW 21/DH-I

GTIN 4013364537811, Zolltarifnr. (EU): 85354000, Bruttogewicht: 3.00 kg, VPE: 1.00 pz.


Abbildungen

Weitere Information

Scaricatore di media tensione SBKW 21/DH-I
Scaricatori MT con schermo
per la protezione di trasformatori, quadri
e linee di trasmissione
da
sovratensioni
atmosferiche e di manovra secondo la norma IEC 60099-4 / EN 60099-4
Involucro esterno in silicone legato ad alta temperatura, idrofobo
Tessuto in vetroresina legato con resina epossidica
Elevata resistenza alla flessione
A prova di rottura in caso di sovraccarico
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Classe SPD: Media tensione DH alti
Tensione di riferimento: 21 kV ac
Tensione continua: 16,8 kV ac
Corrente nominale di cortocircuito: 63 kA
Tensione residua con 10 kA (8/20 µs): 56,2 kV
Altezza: 252 mm

Fabbricato: DEHN
Tipo: SBKW 21/DH-I
Art.: 990507
o similare.



Technische Daten

Corrente impulsiva nominale di scarica (8/20 µs) (In ) 10 kA
Classe SPD Media tensione DH alti
Tensione di riferimento AC (Ur ) 21 kV
Tensione continuativa AC (Uc ) 16,8 kV
Corrente nominale di cortocircuito (Isc ) 63 kA
Tensione residua con 10 kA (8/20 µs) (Upl ) 56,2 kV
Altezza (h) 252 mm
Linea di fuga (min.) 950 mm

Artikel 990507 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 990507 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 990508 SBKW 24/DH-I

GTIN 4013364543225, Zolltarifnr. (EU): 85354000, Bruttogewicht: 3.00 kg, VPE: 1.00 pz.


Abbildungen

Weitere Information

Scaricatore di media tensione SBKW 24/DH-I
Scaricatori MT con schermo
per la protezione di trasformatori, quadri
e linee di trasmissione
da
sovratensioni
atmosferiche e di manovra secondo la norma IEC 60099-4 / EN 60099-4
Involucro esterno in silicone legato ad alta temperatura, idrofobo
Tessuto in vetroresina legato con resina epossidica
Elevata resistenza alla flessione
A prova di rottura in caso di sovraccarico
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Classe SPD: Media tensione DH alti
Tensione di riferimento: 24 kV ac
Tensione continua: 29,2 kV ac
Corrente nominale di cortocircuito: 63 kA
Tensione residua con 10 kA (8/20 µs): 64,2 kV
Altezza: 252 mm

Fabbricato: DEHN
Tipo: SBKW 24/DH-I
Art.: 990508
o similare.



Technische Daten

Corrente impulsiva nominale di scarica (8/20 µs) (In ) 10 kA
Classe SPD Media tensione DH alti
Tensione di riferimento AC (Ur ) 24 kV
Tensione continuativa AC (Uc ) 19,2 kV
Corrente nominale di cortocircuito (Isc ) 63 kA
Tensione residua con 10 kA (8/20 µs) (Upl ) 64,2 kV
Altezza (h) 252 mm
Linea di fuga (min.) 950 mm

Artikel 990508 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 990508 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 990509 SBKW 27/DH-I

GTIN 4013364537835, Bruttogewicht: 0.00 g, VPE: 1.00 pz.


Abbildungen

Weitere Information

Scaricatore di media tensione SBKW 27/DH-I
Scaricatori MT con schermo
per la protezione di trasformatori, quadri
e linee di trasmissione
da
sovratensioni
atmosferiche e di manovra secondo la norma IEC 60099-4 / EN 60099-4
Involucro esterno in silicone legato ad alta temperatura, idrofobo
Tessuto in vetroresina legato con resina epossidica
Elevata resistenza alla flessione
A prova di rottura in caso di sovraccarico
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Classe SPD: Media tensione DH alti
Tensione di riferimento: 27 kV ac
Tensione continua: 21,6 kV ac
Corrente nominale di cortocircuito: 63 kA
Tensione residua con 10 kA (8/20 µs): 72,2 kV
Altezza: 296 mm

Fabbricato: DEHN
Tipo: SBKW 27/DH-I
Art.: 990509
o similare.



Technische Daten

Corrente impulsiva nominale di scarica (8/20 µs) (In ) 10 kA
Classe SPD Media tensione DH alti
Tensione di riferimento AC (Ur ) 27 kV
Tensione continuativa AC (Uc ) 21,6 kV
Corrente nominale di cortocircuito (Isc ) 63 kA
Tensione residua con 10 kA (8/20 µs) (Upl ) 72,2 kV
Altezza (h) 296 mm
Linea di fuga (min.) 1137 mm

Artikel 990509 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 990509 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 990510 SBKW 30/DH-I

GTIN 4013364537842, Zolltarifnr. (EU): 85354000, Bruttogewicht: 3.00 kg, VPE: 1.00 pz.


Abbildungen

Weitere Information

Scaricatore di media tensione SBKW 30/DH-I
Scaricatori MT con schermo
per la protezione di trasformatori, quadri
e linee di trasmissione
da
sovratensioni
atmosferiche e di manovra secondo la norma IEC 60099-4 / EN 60099-4
Involucro esterno in silicone legato ad alta temperatura, idrofobo
Tessuto in vetroresina legato con resina epossidica
Elevata resistenza alla flessione
A prova di rottura in caso di sovraccarico
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Classe SPD: Media tensione DH alti
Tensione di riferimento: 30 kV ac
Tensione continua: 24 kV ac
Corrente nominale di cortocircuito: 63 kA
Tensione residua con 10 kA (8/20 µs): 80 kV
Altezza: 296 mm

Fabbricato: DEHN
Tipo: SBKW 30/DH-I
Art.: 990510
o similare.



Technische Daten

Corrente impulsiva nominale di scarica (8/20 µs) (In ) 10 kA
Classe SPD Media tensione DH alti
Tensione di riferimento AC (Ur ) 30 kV
Tensione continuativa AC (Uc ) 24,0 kV
Corrente nominale di cortocircuito (Isc ) 63 kA
Tensione residua con 10 kA (8/20 µs) (Upl ) 80,0 kV
Altezza (h) 296 mm
Linea di fuga (min.) 1137 mm

Artikel 990510 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 990510 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 990512 SBKW 33/DH-I

GTIN 4013364538054, Zolltarifnr. (EU): 85354000, Bruttogewicht: 4.00 kg, VPE: 1.00 pz.


Abbildungen

Weitere Information

Scaricatore di media tensione SBKW 33/DH-I
Scaricatori MT con schermo
per la protezione di trasformatori, quadri
e linee di trasmissione
da
sovratensioni
atmosferiche e di manovra secondo la norma IEC 60099-4 / EN 60099-4
Involucro esterno in silicone legato ad alta temperatura, idrofobo
Tessuto in vetroresina legato con resina epossidica
Elevata resistenza alla flessione
A prova di rottura in caso di sovraccarico
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Classe SPD: Media tensione DH alti
Tensione di riferimento: 33 kV ac
Tensione continua: 26,4 kV ac
Corrente nominale di cortocircuito: 63 kA
Tensione residua con 10 kA (8/20 µs): 88 kV
Altezza: 340 mm

Fabbricato: DEHN
Tipo: SBKW 33/DH-I
Art.: 990512
o similare.



Technische Daten

Corrente impulsiva nominale di scarica (8/20 µs) (In ) 10 kA
Classe SPD Media tensione DH alti
Tensione di riferimento AC (Ur ) 33 kV
Tensione continuativa AC (Uc ) 26,4 kV
Corrente nominale di cortocircuito (Isc ) 63 kA
Tensione residua con 10 kA (8/20 µs) (Upl ) 88,0 kV
Altezza (h) 340 mm
Linea di fuga (min.) 1325 mm

Artikel 990512 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 990512 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 990513 SBKW 36/DH-I

GTIN 4013364538061, Zolltarifnr. (EU): 85354000, Bruttogewicht: 4.00 kg, VPE: 1.00 pz.


Abbildungen

Weitere Information

Scaricatore di media tensione SBKW 36/DH-I
Scaricatori MT con schermo
per la protezione di trasformatori, quadri
e linee di trasmissione
da
sovratensioni
atmosferiche e di manovra secondo la norma IEC 60099-4 / EN 60099-4
Involucro esterno in silicone legato ad alta temperatura, idrofobo
Tessuto in vetroresina legato con resina epossidica
Elevata resistenza alla flessione
A prova di rottura in caso di sovraccarico
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Classe SPD: Media tensione DH alti
Tensione di riferimento: 36 kV ac
Tensione continua: 28,8 kV ac
Corrente nominale di cortocircuito: 63 kA
Tensione residua con 10 kA (8/20 µs): 96,3 kV
Altezza: 340 mm

Fabbricato: DEHN
Tipo: SBKW 36/DH-I
Art.: 990513
o similare.



Technische Daten

Corrente impulsiva nominale di scarica (8/20 µs) (In ) 10 kA
Classe SPD Media tensione DH alti
Tensione di riferimento AC (Ur ) 36 kV
Tensione continuativa AC (Uc ) 28,8 kV
Corrente nominale di cortocircuito (Isc ) 63 kA
Tensione residua con 10 kA (8/20 µs) (Upl ) 96,3 kV
Altezza (h) 340 mm
Linea di fuga (min.) 1325 mm

Artikel 990513 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 990513 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 990514 SBKW 39/DH-I

GTIN 4013364538078, Zolltarifnr. (EU): 85354000, Bruttogewicht: 4.00 kg, VPE: 1.00 pz.


Abbildungen

Weitere Information

Scaricatore di media tensione SBKW 39/DH-I
Scaricatori MT con schermo
per la protezione di trasformatori, quadri
e linee di trasmissione
da
sovratensioni
atmosferiche e di manovra secondo la norma IEC 60099-4 / EN 60099-4
Involucro esterno in silicone legato ad alta temperatura, idrofobo
Tessuto in vetroresina legato con resina epossidica
Elevata resistenza alla flessione
A prova di rottura in caso di sovraccarico
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Classe SPD: Media tensione DH alti
Tensione di riferimento: 39 kV ac
Tensione continua: 31,2 kV ac
Corrente nominale di cortocircuito: 63 kA
Tensione residua con 10 kA (8/20 µs): 104,3 kV
Altezza: 340 mm

Fabbricato: DEHN
Tipo: SBKW 39/DH-I
Art.: 990514
o similare.



Technische Daten

Corrente impulsiva nominale di scarica (8/20 µs) (In ) 10 kA
Classe SPD Media tensione DH alti
Tensione di riferimento AC (Ur ) 39 kV
Tensione continuativa AC (Uc ) 31,2 kV
Corrente nominale di cortocircuito (Isc ) 63 kA
Tensione residua con 10 kA (8/20 µs) (Upl ) 104,3 kV
Altezza (h) 340 mm
Linea di fuga (min.) 1325 mm

Artikel 990514 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 990514 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 990515 SBKW 42/DH-I

GTIN 4013364538092, Zolltarifnr. (EU): 85354000, Bruttogewicht: 4.00 kg, VPE: 1.00 pz.


Abbildungen

Weitere Information

Scaricatore di media tensione SBKW 42/DH-I
Scaricatori MT con schermo
per la protezione di trasformatori, quadri
e linee di trasmissione
da
sovratensioni
atmosferiche e di manovra secondo la norma IEC 60099-4 / EN 60099-4
Involucro esterno in silicone legato ad alta temperatura, idrofobo
Tessuto in vetroresina legato con resina epossidica
Elevata resistenza alla flessione
A prova di rottura in caso di sovraccarico
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Classe SPD: Media tensione DH alti
Tensione di riferimento: 42 kV ac
Tensione continua: 33,6 kV ac
Corrente nominale di cortocircuito: 63 kA
Tensione residua con 10 kA (8/20 µs): 112,4 kV
Altezza: 384 mm

Fabbricato: DEHN
Tipo: SBKW 42/DH-I
Art.: 990515
o similare.



Technische Daten

Corrente impulsiva nominale di scarica (8/20 µs) (In ) 10 kA
Classe SPD Media tensione DH alti
Tensione di riferimento AC (Ur ) 42 kV
Tensione continuativa AC (Uc ) 33,6 kV
Corrente nominale di cortocircuito (Isc ) 63 kA
Tensione residua con 10 kA (8/20 µs) (Upl ) 112,4 kV
Altezza (h) 384 mm
Linea di fuga (min.) 1513 mm

Artikel 990515 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 990515 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 990516 SBKW 45/DH-I

GTIN 4013364538108, Zolltarifnr. (EU): 85354000, Bruttogewicht: 4.00 kg, VPE: 1.00 pz.


Abbildungen

Weitere Information

Scaricatore di media tensione SBKW 45/DH-I
Scaricatori MT con schermo
per la protezione di trasformatori, quadri
e linee di trasmissione
da
sovratensioni
atmosferiche e di manovra secondo la norma IEC 60099-4 / EN 60099-4
Involucro esterno in silicone legato ad alta temperatura, idrofobo
Tessuto in vetroresina legato con resina epossidica
Elevata resistenza alla flessione
A prova di rottura in caso di sovraccarico
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Classe SPD: Media tensione DH alti
Tensione di riferimento: 45 kV ac
Tensione continua: 36 kV ac
Corrente nominale di cortocircuito: 63 kA
Tensione residua con 10 kA (8/20 µs): 120 kV
Altezza: 384 mm

Fabbricato: DEHN
Tipo: SBKW 45/DH-I
Art.: 990516
o similare.



Technische Daten

Corrente impulsiva nominale di scarica (8/20 µs) (In ) 10 kA
Classe SPD Media tensione DH alti
Tensione di riferimento AC (Ur ) 45 kV
Tensione continuativa AC (Uc ) 36,0 kV
Corrente nominale di cortocircuito (Isc ) 63 kA
Tensione residua con 10 kA (8/20 µs) (Upl ) 120,0 kV
Altezza (h) 384 mm
Linea di fuga (min.) 1513 mm

Artikel 990516 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 990516 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 990517 SBKW 48/DH-I

GTIN 4013364538115, Zolltarifnr. (EU): 85354000, Bruttogewicht: 5.00 kg, VPE: 1.00 pz.


Abbildungen

Weitere Information

Scaricatore di media tensione SBKW 48/DH-I
Scaricatori MT con schermo
per la protezione di trasformatori, quadri
e linee di trasmissione
da
sovratensioni
atmosferiche e di manovra secondo la norma IEC 60099-4 / EN 60099-4
Involucro esterno in silicone legato ad alta temperatura, idrofobo
Tessuto in vetroresina legato con resina epossidica
Elevata resistenza alla flessione
A prova di rottura in caso di sovraccarico
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Classe SPD: Media tensione DH alti
Tensione di riferimento: 48 kV ac
Tensione continua: 38,4 kV ac
Corrente nominale di cortocircuito: 63 kA
Tensione residua con 10 kA (8/20 µs): 128,4 kV
Altezza: 428 mm

Fabbricato: DEHN
Tipo: SBKW 48/DH-I
Art.: 990517
o similare.



Technische Daten

Corrente impulsiva nominale di scarica (8/20 µs) (In ) 10 kA
Classe SPD Media tensione DH alti
Tensione di riferimento AC (Ur ) 48 kV
Tensione continuativa AC (Uc ) 38,4 kV
Corrente nominale di cortocircuito (Isc ) 63 kA
Tensione residua con 10 kA (8/20 µs) (Upl ) 128,4 kV
Altezza (h) 428 mm
Linea di fuga (min.) 1700 mm

Artikel 990517 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 990517 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 990518 SBKW 51/DH-I

GTIN 4013364538139, Zolltarifnr. (EU): 85354000, Bruttogewicht: 5.00 kg, VPE: 1.00 pz.


Abbildungen

Weitere Information

Scaricatore di media tensione SBKW 51/DH-I
Scaricatori MT con schermo
per la protezione di trasformatori, quadri
e linee di trasmissione
da
sovratensioni
atmosferiche e di manovra secondo la norma IEC 60099-4 / EN 60099-4
Involucro esterno in silicone legato ad alta temperatura, idrofobo
Tessuto in vetroresina legato con resina epossidica
Elevata resistenza alla flessione
A prova di rottura in caso di sovraccarico
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Classe SPD: Media tensione DH alti
Tensione di riferimento: 51 kV ac
Tensione continua: 41 kV ac
Corrente nominale di cortocircuito: 63 kA
Tensione residua con 10 kA (8/20 µs): 137 kV
Altezza: 428 mm

Fabbricato: DEHN
Tipo: SBKW 51/DH-I
Art.: 990518
o similare.



Technische Daten

Corrente impulsiva nominale di scarica (8/20 µs) (In ) 10 kA
Classe SPD Media tensione DH alti
Tensione di riferimento AC (Ur ) 51 kV
Tensione continuativa AC (Uc ) 41 kV
Corrente nominale di cortocircuito (Isc ) 63 kA
Tensione residua con 10 kA (8/20 µs) (Upl ) 137 kV
Altezza (h) 428 mm
Linea di fuga (min.) 1700 mm

Artikel 990518 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 990518 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 990519 SBKW 54/DH-I

GTIN 4013364538160, Zolltarifnr. (EU): 85354000, Bruttogewicht: 5.00 kg, VPE: 1.00 pz.


Abbildungen

Weitere Information

Scaricatore di media tensione SBKW 54/DH-I
Scaricatori MT con schermo
per la protezione di trasformatori, quadri
e linee di trasmissione
da
sovratensioni
atmosferiche e di manovra secondo la norma IEC 60099-4 / EN 60099-4
Involucro esterno in silicone legato ad alta temperatura, idrofobo
Tessuto in vetroresina legato con resina epossidica
Elevata resistenza alla flessione
A prova di rottura in caso di sovraccarico
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Classe SPD: Media tensione DH alti
Tensione di riferimento: 54 kV ac
Tensione continua: 43 kV ac
Corrente nominale di cortocircuito: 63 kA
Tensione residua con 10 kA (8/20 µs): 145 kV
Altezza: 428 mm

Fabbricato: DEHN
Tipo: SBKW 54/DH-I
Art.: 990519
o similare.



Technische Daten

Corrente impulsiva nominale di scarica (8/20 µs) (In ) 10 kA
Classe SPD Media tensione DH alti
Tensione di riferimento AC (Ur ) 54 kV
Tensione continuativa AC (Uc ) 43 kV
Corrente nominale di cortocircuito (Isc ) 63 kA
Tensione residua con 10 kA (8/20 µs) (Upl ) 145 kV
Altezza (h) 428 mm
Linea di fuga (min.) 1700 mm

Artikel 990519 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 990519 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 990521 SBKW 60/DH-I

GTIN 4013364538184, Zolltarifnr. (EU): 85354000, Bruttogewicht: 6.00 kg, VPE: 1.00 pz.


Abbildungen

Weitere Information

Scaricatore di media tensione SBKW 60/DH-I
Scaricatori MT con schermo
per la protezione di trasformatori, quadri
e linee di trasmissione
da
sovratensioni
atmosferiche e di manovra secondo la norma IEC 60099-4 / EN 60099-4
Involucro esterno in silicone legato ad alta temperatura, idrofobo
Tessuto in vetroresina legato con resina epossidica
Elevata resistenza alla flessione
A prova di rottura in caso di sovraccarico
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Classe SPD: Media tensione DH alti
Tensione di riferimento: 60 kV ac
Tensione continua: 48 kV ac
Corrente nominale di cortocircuito: 63 kA
Tensione residua con 10 kA (8/20 µs): 160 kV
Altezza: 470 mm

Fabbricato: DEHN
Tipo: SBKW 60/DH-I
Art.: 990521
o similare.



Technische Daten

Corrente impulsiva nominale di scarica (8/20 µs) (In ) 10 kA
Classe SPD Media tensione DH alti
Tensione di riferimento AC (Ur ) 60 kV
Tensione continuativa AC (Uc ) 48 kV
Corrente nominale di cortocircuito (Isc ) 63 kA
Tensione residua con 10 kA (8/20 µs) (Upl ) 160 kV
Altezza (h) 470 mm
Linea di fuga (min.) 1886 mm

Artikel 990521 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 990521 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

nach oben
