Art.-Nr. 972150 DG M DC ACI 1250 FM

GTIN 4013364530850, Zolltarifnr. (EU): 85354000, Bruttogewicht: 652.76 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

Parafoudre de type 2, DG M DC ACI 1250 FM
Parafoudre modulaire enfichable
pour applications CC, largeur 6 modules
Indicateur de fonctionnement/de défaut
Parafoudre de type 2 selon EN / IEC 61643-41
comprenant une combinaison interrupteur / éclateur
Spécialement conçu pour une utilisation dans des installations de recharge DC jusqu’à 1250 V
Tension continue maximale (+ --> -) : 1250 V DC
Courant nominal de décharge (8/20 µs) : 10 kA
Contact sec de télésignalisation sans potentiel de terre en tant que contact inverseur
Testé contre les vibrations et les chocs selon la norme EN60068
Conforme à la norme IEC 61851-23

produit : DEHN
Type: DG M DC ACI 1250 FM
Référence: 972150
ou équivalent

Zertifikate

ACI-Technologie

Sie ist eine Weiterentwicklung der CI-Technologie und besteht aus einer Schalter-Funkenstreckenkombination, aufgebaut in Reihe mit einem Hochleistungsvaristor. Dies ermöglicht eine einfache Auslegung und den sicheren Betrieb des Überspannungsschutzgerätes. Weitere Merkmale sind Dimensionierungssicherheit, TOV-Festigkeit, ein Anschlussquerschnitt von nur 6 mm2 Cu und Leckstromfreiheit. Damit bieten Überspannungs-Ableiter mit ACI-Technologie maximale Sicherheit und höchste Anlagenverfügbarkeit.

Technische Daten

Classification SPD selon la norme EN 61643-41 / ... IEC 61643-41	Type 2 / Classe II
Tension continue maximale DC [DC+ --> DC-] (U_C )	1250 V
Tension d’utilisation permanente max DC [(DC+/DC-) --> PE] (U_C )	625 V
Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Courant nominal de décharge max. (8/20 µs) (I_max )	20 kA
Niveau de protection [DC+ --> DC-] (U_P )	< 5 kV
Niveau de protection [(DC + / DC-) -> PE] (U_P )	< 2,5 kV
Force maximale de court-circuit (I_SCCR )	5 kA
Contacts de télésignalisation/Type de contact	Inverseur

Classification SPD selon la norme EN 61643-41 / ... IEC 61643-41	Type 2 / Classe II
Tension nominale DC [DC+ --> DC-] (U_N )	1250 V
Tension nominale DC [(DC+/DC-) --> PE] (U_N )	625 V
Tension continue maximale DC [DC+ --> DC-] (U_C )	1250 V
Tension d’utilisation permanente max DC [(DC+/DC-) --> PE] (U_C )	625 V
Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Courant nominal de décharge max. (8/20 µs) (I_max )	20 kA
Niveau de protection [DC+ --> DC-] (U_P )	< 5 kV
Niveau de protection [(DC + / DC-) -> PE] (U_P )	< 2,5 kV
Force maximale de court-circuit (I_SCCR )	5 kA
Fusible externe supplémentaire nécessaire	non
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm2 rigide/brins souples
Section de raccordement (max.)	35 mm2 multi-brins/25 mm2 brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP20
Encombrement	6 modules, DIN 43880
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm2 rigide/brins souples
Caractéristiques techniques supplémentaires :	---------------------------------
	≤ 100 kA
- Non-réponse jusqu’à 1250 V [(DC+/DC-) --> PE]	oui

Artikel 972150 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 972150 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 972147 DG ME DC Y 1000 FM

GTIN 4013364519817, Zolltarifnr. (EU): 85363030, Bruttogewicht: 530.49 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

CAD-Daten

Parafoudre combiné de type 1+2 DEHNguard ME DC Y 1000 FM
Parafoudre combiné enfichable modulaire tripolaire
pour applications à courant continu, largeur 4 modules
Indicateur de fonctionnement/de défaut
Parafoudre de type 1+2 analogue à EN 61643-11, circuit en Y
constitué de la technologie d’éclateur à gaz par varistance sans courant de fuite
Dispositif de commutation CC DCD,
spécialement conçu pour une utilisation dans des circuits CC jusqu’à 1000 V
Tension continue maximale : 1000 V CC
Courant de foudre 5kA (10/350 µs)
Courant nominal de décharge : 12,5 kA (8/20µs)
Contact sec de télésignalisation sans potentiel de terre en tant que contact inverseur
Testé contre les vibrations et les chocs selon la norme EN60068

produit : DEHN
Type: DG ME DC Y 1000 FM
Référence: 972147
ou équivalent

Zertifikate

Direct Current-Disconnection

Beim Einsatz von Überspannungs-Ableitern in Gleichstromanwendungen muss sichergestellt sein, dass die Abtrennvorrichtung auch bei fehlenden Nulldurchgängen sicher schaltet. Die eigens entwickelte DC-Disconnection (DCD)-Technologie wirkt als Keil ähnlich einem Sperrventil um den DC-Strom zu unterbrechen. Damit sind die Geräte der DEHNguard SE DC-Familie in der Lage, Gleichstrom sicher zu unterbrechen und somit Brandschäden infolge von DC-Schaltlichtbögen zu verhindern.

Technische Daten

Classification de la parafoudre analogue à la norme EN 61643-11 / ... IEC 61643-11	Type 1 + Type 2 / Classe I + Classe II
Tension max. de régime permanent DC (U_C )	1000 V
Courant de foudre (10/350 µs) (I_imp )	5 kA
Courant nominal de décharge (8/20 µs) (I_n )	12,5 kA
Niveau de protection [DC+ --> DC-] (U_P )	< 3,75 kV
Niveau de protection [(DC + / DC-) -> PE] (U_P )	< 2,5 kV
Force maximale de court-circuit (I_SCCR )	500 A / 170ms
Contacts de télésignalisation/Type de contact	Inverseur

Classification de la parafoudre analogue à la norme EN 61643-11 / ... IEC 61643-11	Type 1 + Type 2 / Classe I + Classe II
Tension nominale DC (U_N )	900 V
Tension max. de régime permanent DC (U_C )	1000 V
Courant de foudre (10/350 µs) (I_imp )	5 kA
Courant nominal de décharge (8/20 µs) (I_n )	12,5 kA
Niveau de protection [DC+ --> DC-] (U_P )	< 3,75 kV
Niveau de protection [(DC + / DC-) -> PE] (U_P )	< 2,5 kV
Force maximale de court-circuit (I_SCCR )	500 A / 170ms
Surtension temporaire [DC+ -> DC-] (U_T) - Caractéristiques	1000 V (U_{Surtension temporaire} = U_C)
Tension caractéristique [DC +/- -> PE] (UT)	1000 V / 10 sec. – Résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm2 rigide/brins souples
Section de raccordement (max.)	35 mm2 multi-brins/25 mm2 brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP20
Encombrement	4 modules, DIN 43880
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm2 rigide/brins souples
Caractéristiques techniques supplémentaires :	---------------------------------
- Utilisation dans les systèmes de stockage de batterie DC jusqu'à ISCCR	≤ 100 kA (t ≤ 7,5 ms)
- Fusible de déconnexion DC	Bussman HLS 2000Vdc / 200 A 2+/A173 DST aR, Herst.Art.Nr.: 170M2040
– Fusible pour systèmes de stockage sur batterie DC jusqu’à I_SCCR	Mersen Protistor D122SD20C200QF 200A 2000V DC aR
- Non-réponse jusqu’à 1250 V DC	oui

Artikel 972147 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 972147 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 972110 DG SE DC 60

GTIN 4013364158504, Zolltarifnr. (EU): 85363030, Bruttogewicht: 160.00 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

CAD-Daten

produit : DEHN
Type: DG SE DC 60
Référence: 972110
ou équivalent

Zertifikate

Direct Current-Disconnection

Beim Einsatz von Überspannungs-Ableitern in Gleichstromanwendungen muss sichergestellt sein, dass die Abtrennvorrichtung auch bei fehlenden Nulldurchgängen sicher schaltet. Die eigens entwickelte DC-Disconnection (DCD)-Technologie wirkt als Keil ähnlich einem Sperrventil um den DC-Strom zu unterbrechen. Damit sind die Geräte der DEHNguard SE DC-Familie in der Lage, Gleichstrom sicher zu unterbrechen und somit Brandschäden infolge von DC-Schaltlichtbögen zu verhindern.

Technische Daten

Classification du SPD selon NF EN 61643-11/...CEI 61643-11	Type 2 / Classe II
Tension max. de régime permanent DC (U_C )	60 V
Courant nominal de décharge (8/20 µs) (I_n )	12,5 kA
Niveau de protection en tension (U_P )	≤ 0,5 kV
Tenue au courts-circuits sans fusible amont DC (I_SCCR )	300 A
Tenue aux courts-circuits avec protection max. contre les surintensités DC (I_SCCR )	25 kA
Protection max. contre les surintensités	35 A gG

Classification du SPD selon NF EN 61643-11/...CEI 61643-11	Type 2 / Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale DC (U_N )	48 V
Tension max. de régime permanent DC (U_C )	60 V
Courant nominal de décharge (8/20 µs) (I_n )	12,5 kA
Niveau de protection en tension (U_P )	≤ 0,5 kV
Temps de réponse (t_A )	≤ 25 ns
Tenue au courts-circuits sans fusible amont DC (I_SCCR )	300 A
Tenue aux courts-circuits avec protection max. contre les surintensités DC (I_SCCR )	25 kA
Protection max. contre les surintensités	35 A gG
Surtension temporaire DC (U_T) - Caractéristiques	70 V/5 s – résistance
Surtension temporaire DC, 2x U_C (U_T) - Caractéristiques	120 V / 120 min - défaillance sécurisée
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm² rigide/brins souples
Section de raccordement (max.)	35 mm² multi-brins/25 mm² brins souples
Montage sur	rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	1,5 modules, DIN 43880
Caractéristiques techniques supplémentaires :	Utilisation dans des éclairages de sécurité
– Fonctionnement sous tension DC et AC	non

Artikel 972110 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 972110 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 972120 DG SE DC 242

GTIN 4013364158528, Zolltarifnr. (EU): 85363030, Bruttogewicht: 170.00 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

CAD-Daten

produit : DEHN
Type: DG SE DC 242
Référence: 972120
ou équivalent

Zertifikate

Direct Current-Disconnection

Beim Einsatz von Überspannungs-Ableitern in Gleichstromanwendungen muss sichergestellt sein, dass die Abtrennvorrichtung auch bei fehlenden Nulldurchgängen sicher schaltet. Die eigens entwickelte DC-Disconnection (DCD)-Technologie wirkt als Keil ähnlich einem Sperrventil um den DC-Strom zu unterbrechen. Damit sind die Geräte der DEHNguard SE DC-Familie in der Lage, Gleichstrom sicher zu unterbrechen und somit Brandschäden infolge von DC-Schaltlichtbögen zu verhindern.

Technische Daten

Classification du SPD selon NF EN 61643-11/...CEI 61643-11	Type 2 / Classe II
Tension max. de régime permanent DC (U_C )	242 V
Courant nominal de décharge (8/20 µs) (I_n )	12,5 kA
Niveau de protection en tension (U_P )	≤ 1,25 kV
Tenue au courts-circuits sans fusible amont DC (I_SCCR )	300 A
Tenue aux courts-circuits avec protection max. contre les surintensités DC (I_SCCR )	25 kA
Protection max. contre les surintensités	35 A gG

Classification du SPD selon NF EN 61643-11/...CEI 61643-11	Type 2 / Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale DC (U_N )	220 V
Tension max. de régime permanent DC (U_C )	242 V
Courant nominal de décharge (8/20 µs) (I_n )	12,5 kA
Niveau de protection en tension (U_P )	≤ 1,25 kV
Temps de réponse (t_A )	≤ 25 ns
Tenue au courts-circuits sans fusible amont DC (I_SCCR )	300 A
Tenue aux courts-circuits avec protection max. contre les surintensités DC (I_SCCR )	25 kA
Protection max. contre les surintensités	35 A gG
Surtension temporaire DC (U_T) - Caractéristiques	320 V/5 s – résistance
Surtension temporaire DC, 2x U_C (U_T) - Caractéristiques	484 V / 120 min - défaillance sécurisée
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm² rigide/brins souples
Section de raccordement (max.)	35 mm² multi-brins/25 mm² brins souples
Montage sur	rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP20
Encombrement	1,5 modules, DIN 43880
Caractéristiques techniques supplémentaires :	Utilisation dans des éclairages de sécurité
– Fonctionnement sous tension DC et AC	oui
– Tension maximale de service permanent AC (U_C )	255 V

Artikel 972120 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 972120 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 972130 DG SE DC 550

GTIN 4013364158627, Zolltarifnr. (EU): 85363030, Bruttogewicht: 184.00 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

CAD-Daten

Parafoudre DEHNguard SE DC 550
Parafoudre unipolaire modulaire et enfichable
Pour application DC, largeur: 1,5 modules
Indication de défaut
Type 2 SPD selon EN 61643-11
Technologie de varistance robuste
DCD d.c. dispositif de commutation spécifiquement destiné à être utilisé en continu circuits
Max. tension de fonctionnement continue: 550 V d.c.
Niveau de protection de tension: <= 2.0 kV
Courant de décharge nominal: 12,5 kA
Force de court-circuit en cas de
max. protection contre les surintensités côté réseau (d.c.): 2000 A
Energie coordonnée selon IEC 62305-4
avec parafoudres de la série Red / Line

produit : DEHN
Type: DG SE DC 550
Référence: 972130
ou équivalent

Zertifikate

Direct Current-Disconnection

Beim Einsatz von Überspannungs-Ableitern in Gleichstromanwendungen muss sichergestellt sein, dass die Abtrennvorrichtung auch bei fehlenden Nulldurchgängen sicher schaltet. Die eigens entwickelte DC-Disconnection (DCD)-Technologie wirkt als Keil ähnlich einem Sperrventil um den DC-Strom zu unterbrechen. Damit sind die Geräte der DEHNguard SE DC-Familie in der Lage, Gleichstrom sicher zu unterbrechen und somit Brandschäden infolge von DC-Schaltlichtbögen zu verhindern.

Technische Daten

Classification du SPD selon NF EN 61643-11/...CEI 61643-11	Type 2 / Classe II
Tension max. de régime permanent DC (U_C )	550 V
Courant nominal de décharge (8/20 µs) (I_n )	12,5 kA
Niveau de protection en tension (U_P )	≤ 2,0 kV
Tenue au courts-circuits sans fusible amont DC (I_SCCR )	200 A
Tenue aux courts-circuits avec protection max. contre les surintensités DC (I_SCCR )	25 kA
Protection max. contre les surintensités	35 A gG

Classification du SPD selon NF EN 61643-11/...CEI 61643-11	Type 2 / Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale DC (U_N )	500 V
Tension max. de régime permanent DC (U_C )	550 V
Courant nominal de décharge (8/20 µs) (I_n )	12,5 kA
Niveau de protection en tension (U_P )	≤ 2,0 kV
Temps de réponse (t_A )	≤ 25 ns
Tenue au courts-circuits sans fusible amont DC (I_SCCR )	200 A
Tenue aux courts-circuits avec protection max. contre les surintensités DC (I_SCCR )	25 kA
Protection max. contre les surintensités	35 A gG
Surtension temporaire DC (U_T) - Caractéristiques	726 V/5 s – résistance
Surtension temporaire DC, 2x U_C (U_T) - Caractéristiques	1100 V / 120 min - défaillance sécurisée
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm₂ rigide/brins souples
Section de raccordement (max.)	35 mm² multi-brins/25 mm² brins souples
Montage sur	rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP20
Encombrement	1,5 modules, DIN 43880
Caractéristiques techniques supplémentaires :	Utilisation dans des éclairages de sécurité
– Fonctionnement sous tension DC et AC	non

Artikel 972130 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 972130 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 972140 DG SE DC 900

GTIN 4013364158641, Zolltarifnr. (EU): 85363030, Bruttogewicht: 190.00 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

CAD-Daten

produit : DEHN
Type: DG SE DC 900
Référence: 972140
ou équivalent

Zertifikate

Direct Current-Disconnection

Beim Einsatz von Überspannungs-Ableitern in Gleichstromanwendungen muss sichergestellt sein, dass die Abtrennvorrichtung auch bei fehlenden Nulldurchgängen sicher schaltet. Die eigens entwickelte DC-Disconnection (DCD)-Technologie wirkt als Keil ähnlich einem Sperrventil um den DC-Strom zu unterbrechen. Damit sind die Geräte der DEHNguard SE DC-Familie in der Lage, Gleichstrom sicher zu unterbrechen und somit Brandschäden infolge von DC-Schaltlichtbögen zu verhindern.

Technische Daten

Classification du SPD selon NF EN 61643-11/...CEI 61643-11	Type 2 / Classe II
Tension max. de régime permanent DC (U_C )	900 V
Courant nominal de décharge (8/20 µs) (I_n )	12,5 kA
Niveau de protection en tension (U_P )	≤ 3,0 kV
Tenue au courts-circuits sans fusible amont DC (I_SCCR )	100 A
Tenue aux courts-circuits avec protection max. contre les surintensités DC (I_SCCR )	25 kA
Protection max. contre les surintensités	80 A gPV

Classification du SPD selon NF EN 61643-11/...CEI 61643-11	Type 2 / Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale DC (U_N )	750 V
Tension max. de régime permanent DC (U_C )	900 V
Courant nominal de décharge (8/20 µs) (I_n )	12,5 kA
Niveau de protection en tension (U_P )	≤ 3,0 kV
Temps de réponse (t_A )	≤ 25 ns
Tenue au courts-circuits sans fusible amont DC (I_SCCR )	100 A
Tenue aux courts-circuits avec protection max. contre les surintensités DC (I_SCCR )	25 kA
Protection max. contre les surintensités	80 A gPV
Surtension temporaire DC (U_T) - Caractéristiques	1089 V/5 s – résistance
Surtension temporaire DC, 2x U_C (U_T) - Caractéristiques	1800 V / 120 min - défaillance sécurisée
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm² rigide/brins souples
Section de raccordement (max.)	35 mm² multi-brins/25 mm² brins souples
Montage sur	rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP20
Encombrement	1,5 modules, DIN 43880
Caractéristiques techniques supplémentaires :	Utilisation dans des éclairages de sécurité
– Fonctionnement sous tension DC et AC	non

Artikel 972140 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 972140 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 972115 DG SE DC 60 FM

GTIN 4013364158511, Zolltarifnr. (EU): 85363030, Bruttogewicht: 164.00 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

CAD-Daten

produit : DEHN
Type: DG SE DC 60 FM
Référence: 972115
ou équivalent

Zertifikate

Direct Current-Disconnection

Beim Einsatz von Überspannungs-Ableitern in Gleichstromanwendungen muss sichergestellt sein, dass die Abtrennvorrichtung auch bei fehlenden Nulldurchgängen sicher schaltet. Die eigens entwickelte DC-Disconnection (DCD)-Technologie wirkt als Keil ähnlich einem Sperrventil um den DC-Strom zu unterbrechen. Damit sind die Geräte der DEHNguard SE DC-Familie in der Lage, Gleichstrom sicher zu unterbrechen und somit Brandschäden infolge von DC-Schaltlichtbögen zu verhindern.

Technische Daten

Classification du SPD selon NF EN 61643-11/...CEI 61643-11	Type 2 / Classe 2
Tension max. de régime permanent DC (U_C )	60 V
Courant nominal de décharge (8/20 µs) (I_n )	12,5 kA
Niveau de protection en tension (U_P )	≤ 0,5 kV
Tenue au courts-circuits sans fusible amont DC (I_SCCR )	300 A
Tenue aux courts-circuits avec protection max. contre les surintensités DC (I_SCCR )	25 kA
Protection max. contre les surintensités	35 A gG
Contacts de télésignalisation/Type de contact	inverseur

Classification du SPD selon NF EN 61643-11/...CEI 61643-11	Type 2 / Classe 2
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale DC (U_N )	48 V
Tension max. de régime permanent DC (U_C )	60 V
Courant nominal de décharge (8/20 µs) (I_n )	12,5 kA
Niveau de protection en tension (U_P )	≤ 0,5 kV
Temps de réponse (t_A )	≤ 25 ns
Tenue au courts-circuits sans fusible amont DC (I_SCCR )	300 A
Tenue aux courts-circuits avec protection max. contre les surintensités DC (I_SCCR )	25 kA
Protection max. contre les surintensités	35 A gG
Surtension temporaire DC (U_T) - Caractéristiques	70 V/5 s – résistance
Surtension temporaire DC, 2x U_C (U_T) - Caractéristiques	120 V / 120 min - défaillance sécurisée
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm² rigide/brins souples
Section de raccordement (max.)	35 mm² multi-brins/25 mm² brins souples
Montage sur	rail DIN 35 mm selon EN 60715
Prévu pour le montage	à l'intérieur
Indice de protection	IP20
Encombrement	1,5 modules, DIN 43880
Contacts de télésignalisation/Type de contact	inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples
Caractéristiques techniques supplémentaires :	Utilisation dans des éclairages de sécurité

Artikel 972115 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 972115 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

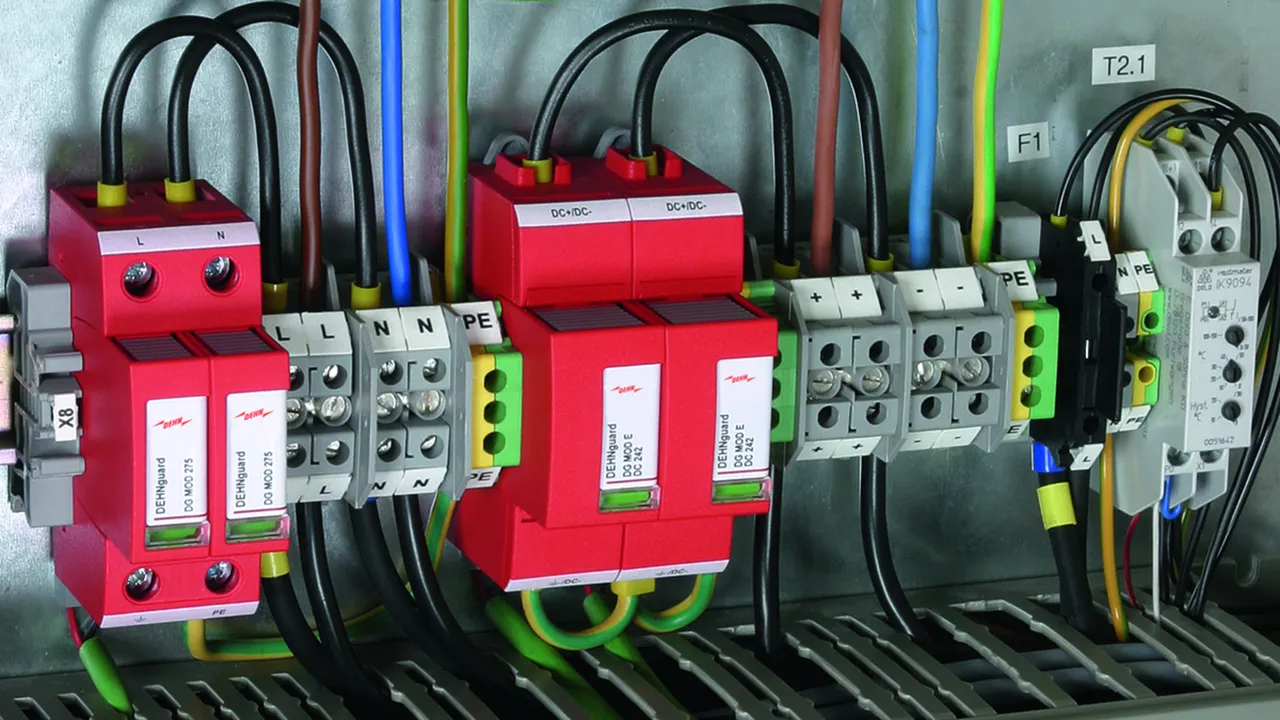

Art.-Nr. 972125 DG SE DC 242 FM

GTIN 4013364158610, Zolltarifnr. (EU): 85363030, Bruttogewicht: 174.00 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

CAD-Daten

produit : DEHN
Type: DG SE DC 242 FM
Référence: 972125
ou équivalent

Zertifikate

Direct Current-Disconnection

Beim Einsatz von Überspannungs-Ableitern in Gleichstromanwendungen muss sichergestellt sein, dass die Abtrennvorrichtung auch bei fehlenden Nulldurchgängen sicher schaltet. Die eigens entwickelte DC-Disconnection (DCD)-Technologie wirkt als Keil ähnlich einem Sperrventil um den DC-Strom zu unterbrechen. Damit sind die Geräte der DEHNguard SE DC-Familie in der Lage, Gleichstrom sicher zu unterbrechen und somit Brandschäden infolge von DC-Schaltlichtbögen zu verhindern.

Technische Daten

Classification du SPD selon NF EN 61643-11/...CEI 61643-11	Type 2 / Classe II
Tension max. de régime permanent DC (U_C )	242 V
Courant nominal de décharge (8/20 µs) (I_n )	12,5 kA
Niveau de protection en tension (U_P )	≤ 1,25 kV
Tenue au courts-circuits sans fusible amont DC (I_SCCR )	300 A
Tenue aux courts-circuits avec protection max. contre les surintensités DC (I_SCCR )	25 kA
Protection max. contre les surintensités	35 A gG
Contacts de télésignalisation/Type de contact	inverseur

Classification du SPD selon NF EN 61643-11/...CEI 61643-11	Type 2 / Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale DC (U_N )	220 V
Tension max. de régime permanent DC (U_C )	242 V
Courant nominal de décharge (8/20 µs) (I_n )	12,5 kA
Niveau de protection en tension (U_P )	≤ 1,25 kV
Temps de réponse (t_A )	≤ 25 ns
Tenue au courts-circuits sans fusible amont DC (I_SCCR )	300 A
Tenue aux courts-circuits avec protection max. contre les surintensités DC (I_SCCR )	25 kA
Protection max. contre les surintensités	35 A gG
Surtension temporaire DC (U_T) - Caractéristiques	320 V/5 s – résistance
Surtension temporaire DC, 2x U_C (U_T) - Caractéristiques	484 V / 120 min - défaillance sécurisée
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm² rigide/brins souples
Section de raccordement (max.)	35 mm² multi-brins/25 mm² brins souples
Montage sur	rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP20
Encombrement	1,5 modules, DIN 43880
Contacts de télésignalisation/Type de contact	inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples
Caractéristiques techniques supplémentaires :	Utilisation dans des éclairages de sécurité
– Fonctionnement sous tension DC et AC	oui
– Tension maximale de service permanent AC (U_C )	255 V

Artikel 972125 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 972125 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 972135 DG SE DC 550 FM

GTIN 4013364158634, Zolltarifnr. (EU): 85363030, Bruttogewicht: 189.00 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

CAD-Daten

produit : DEHN
Type: DG SE DC 550 FM
Référence: 972135
ou équivalent

Zertifikate

Direct Current-Disconnection

Beim Einsatz von Überspannungs-Ableitern in Gleichstromanwendungen muss sichergestellt sein, dass die Abtrennvorrichtung auch bei fehlenden Nulldurchgängen sicher schaltet. Die eigens entwickelte DC-Disconnection (DCD)-Technologie wirkt als Keil ähnlich einem Sperrventil um den DC-Strom zu unterbrechen. Damit sind die Geräte der DEHNguard SE DC-Familie in der Lage, Gleichstrom sicher zu unterbrechen und somit Brandschäden infolge von DC-Schaltlichtbögen zu verhindern.

Technische Daten

Classification du SPD selon NF EN 61643-11/...CEI 61643-11	Type 2 / Classe II
Tension max. de régime permanent DC (U_C )	550 V
Courant nominal de décharge (8/20 µs) (I_n )	12,5 kA
Niveau de protection en tension (U_P )	≤ 2,0 kV
Tenue au courts-circuits sans fusible amont DC (I_SCCR )	200 A
Tenue aux courts-circuits avec protection max. contre les surintensités DC (I_SCCR )	25 kA
Protection max. contre les surintensités	35 A gG
Contacts de télésignalisation/Type de contact	inverseur

Classification du SPD selon NF EN 61643-11/...CEI 61643-11	Type 2 / Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale DC (U_N )	500 V
Tension max. de régime permanent DC (U_C )	550 V
Courant nominal de décharge (8/20 µs) (I_n )	12,5 kA
Niveau de protection en tension (U_P )	≤ 2,0 kV
Temps de réponse (t_A )	≤ 25 ns
Tenue au courts-circuits sans fusible amont DC (I_SCCR )	200 A
Tenue aux courts-circuits avec protection max. contre les surintensités DC (I_SCCR )	25 kA
Protection max. contre les surintensités	35 A gG
Surtension temporaire DC (U_T) - Caractéristiques	726 V/5 s – résistance
Surtension temporaire DC, 2x U_C (U_T) - Caractéristiques	1100 V / 120 min - défaillance sécurisée
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm² rigide/brins souples
Section de raccordement (max.)	35 mm² multi-brins/25 mm² brins souples
Montage sur	rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP20
Encombrement	1,5 modules, DIN 43880
Contacts de télésignalisation/Type de contact	inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples
Caractéristiques techniques supplémentaires :	Utilisation dans des éclairages de sécurité
– Fonctionnement sous tension DC et AC	non

Artikel 972135 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 972135 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 972145 DG SE DC 900 FM

GTIN 4013364158658, Zolltarifnr. (EU): 85363030, Bruttogewicht: 194.00 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

CAD-Daten

produit : DEHN
Type: DG SE DC 900 FM
Référence: 972145
ou équivalent

Zertifikate

Direct Current-Disconnection

Beim Einsatz von Überspannungs-Ableitern in Gleichstromanwendungen muss sichergestellt sein, dass die Abtrennvorrichtung auch bei fehlenden Nulldurchgängen sicher schaltet. Die eigens entwickelte DC-Disconnection (DCD)-Technologie wirkt als Keil ähnlich einem Sperrventil um den DC-Strom zu unterbrechen. Damit sind die Geräte der DEHNguard SE DC-Familie in der Lage, Gleichstrom sicher zu unterbrechen und somit Brandschäden infolge von DC-Schaltlichtbögen zu verhindern.

Technische Daten

Classification du SPD selon NF EN 61643-11/...CEI 61643-11	Type 2 / Classe II
Tension max. de régime permanent DC (U_C )	900 V
Courant nominal de décharge (8/20 µs) (I_n )	12,5 kA
Niveau de protection en tension (U_P )	≤ 3,0 kV
Tenue au courts-circuits sans fusible amont DC (I_SCCR )	100 A
Tenue aux courts-circuits avec protection max. contre les surintensités DC (I_SCCR )	25 kA
Protection max. contre les surintensités	80 A gPV
Contacts de télésignalisation/Type de contact	inverseur

Classification du SPD selon NF EN 61643-11/...CEI 61643-11	Type 2 / Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale DC (U_N )	750 V
Tension max. de régime permanent DC (U_C )	900 V
Courant nominal de décharge (8/20 µs) (I_n )	12,5 kA
Niveau de protection en tension (U_P )	≤ 3,0 kV
Temps de réponse (t_A )	≤ 25 ns
Tenue au courts-circuits sans fusible amont DC (I_SCCR )	100 A
Tenue aux courts-circuits avec protection max. contre les surintensités DC (I_SCCR )	25 kA
Protection max. contre les surintensités	80 A gPV
Surtension temporaire DC (U_T) - Caractéristiques	1089 V/5 s – résistance
Surtension temporaire DC, 2x U_C (U_T) - Caractéristiques	1800 V / 120 min - défaillance sécurisée
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm² rigide/brins souples
Section de raccordement (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP20
Encombrement	1,5 modules, DIN 43880
Contacts de télésignalisation/Type de contact	inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples
Caractéristiques techniques supplémentaires :	Utilisation dans des éclairages de sécurité
– Fonctionnement sous tension DC et AC	non

Artikel 972145 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 972145 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

DEHNguard ME/SE DC ... (FM)

DEHNguard M DC ACI 1250 FM

Art.-Nr. 972150 DG M DC ACI 1250 FM

Sie müssen angemeldet sein um 972150m_D_EN.dxf herunterzuladen.

ACI-Technologie

Artikel 972150 wurde zum Merkzettel hinzugefügt.

Artikel 972150 wurde zum Warenkorb hinzugefügt.

DEHNguard ME DC ... FM

Art.-Nr. 972147 DG ME DC Y 1000 FM

Sie müssen angemeldet sein um 972147.stp herunterzuladen.

Sie müssen angemeldet sein um 972147.igs herunterzuladen.

Sie müssen angemeldet sein um 972147.jt herunterzuladen.

Sie müssen angemeldet sein um 972147.dwg herunterzuladen.

Sie müssen angemeldet sein um 972147m_E.dxf herunterzuladen.

Direct Current-Disconnection

Artikel 972147 wurde zum Merkzettel hinzugefügt.

Artikel 972147 wurde zum Warenkorb hinzugefügt.

DEHNguard SE DC ...

Art.-Nr. 972110 DG SE DC 60

Sie müssen angemeldet sein um 972120.stp herunterzuladen.

Sie müssen angemeldet sein um 972120.igs herunterzuladen.

Sie müssen angemeldet sein um 972120.jt herunterzuladen.

Sie müssen angemeldet sein um 972120.dwg herunterzuladen.

Sie müssen angemeldet sein um 972110m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.972110.wspak herunterzuladen.

Sie müssen angemeldet sein um DEHN.972110.edz herunterzuladen.

Direct Current-Disconnection

Artikel 972110 wurde zum Merkzettel hinzugefügt.

Artikel 972110 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 972120 DG SE DC 242

Sie müssen angemeldet sein um 972120.stp herunterzuladen.

Sie müssen angemeldet sein um 972120.igs herunterzuladen.

Sie müssen angemeldet sein um 972120.jt herunterzuladen.

Sie müssen angemeldet sein um 972120.dwg herunterzuladen.

Sie müssen angemeldet sein um 972110m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.972120.wspak herunterzuladen.

Sie müssen angemeldet sein um DEHN.972120.edz herunterzuladen.

Direct Current-Disconnection

Artikel 972120 wurde zum Merkzettel hinzugefügt.

Artikel 972120 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 972130 DG SE DC 550

Sie müssen angemeldet sein um 972120.stp herunterzuladen.

Sie müssen angemeldet sein um 972120.igs herunterzuladen.

Sie müssen angemeldet sein um 972120.jt herunterzuladen.

Sie müssen angemeldet sein um 972120.dwg herunterzuladen.

Sie müssen angemeldet sein um 972110m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.972130.wspak herunterzuladen.

Sie müssen angemeldet sein um DEHN.972130.edz herunterzuladen.

Direct Current-Disconnection

Artikel 972130 wurde zum Merkzettel hinzugefügt.

Artikel 972130 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 972140 DG SE DC 900

Sie müssen angemeldet sein um 972120.stp herunterzuladen.

Sie müssen angemeldet sein um 972120.igs herunterzuladen.

Sie müssen angemeldet sein um 972120.jt herunterzuladen.

Sie müssen angemeldet sein um 972120.dwg herunterzuladen.

Sie müssen angemeldet sein um 972110m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.972140.wspak herunterzuladen.

Sie müssen angemeldet sein um DEHN.972140.edz herunterzuladen.

Direct Current-Disconnection

Artikel 972140 wurde zum Merkzettel hinzugefügt.

Artikel 972140 wurde zum Warenkorb hinzugefügt.

DEHNguard SE DC ... FM

Art.-Nr. 972115 DG SE DC 60 FM

Sie müssen angemeldet sein um 972125.stp herunterzuladen.

Sie müssen angemeldet sein um 972125.igs herunterzuladen.

Sie müssen angemeldet sein um 972125.jt herunterzuladen.

Sie müssen angemeldet sein um 972125.dwg herunterzuladen.

Sie müssen angemeldet sein um 972115m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.972115.wspak herunterzuladen.

Sie müssen angemeldet sein um DEHN.972115.edz herunterzuladen.

Direct Current-Disconnection

Artikel 972115 wurde zum Merkzettel hinzugefügt.

Artikel 972115 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 972125 DG SE DC 242 FM

Sie müssen angemeldet sein um 972125.stp herunterzuladen.

Sie müssen angemeldet sein um 972125.igs herunterzuladen.

Sie müssen angemeldet sein um 972125.jt herunterzuladen.

Sie müssen angemeldet sein um 972125.dwg herunterzuladen.

Sie müssen angemeldet sein um 972115m_E.dxf herunterzuladen.
