DEHNguard 5 kA

Fiabilité élevée grâce à la surveillance «Thermo-Dynamic-Control» du parafoudre
Installation et montage ultérieur simple d'un module de protection grâce au boîtier compact (largeur 18/36 mm)
Capacité d'écoulement de 5 kA (I_n) / 15 kA (I_max) (8/20 µs) par pôle
Coordonné énergétiquement avec la gamme de produits Red/Line
Indication optique de fonctionnement ou de défaut grâce à un voyant mécanique vert-rouge
Testé aux vibrations et chocs selon EN 60068-2

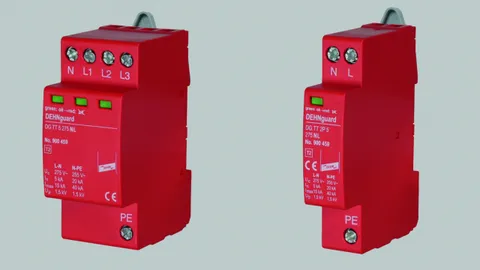

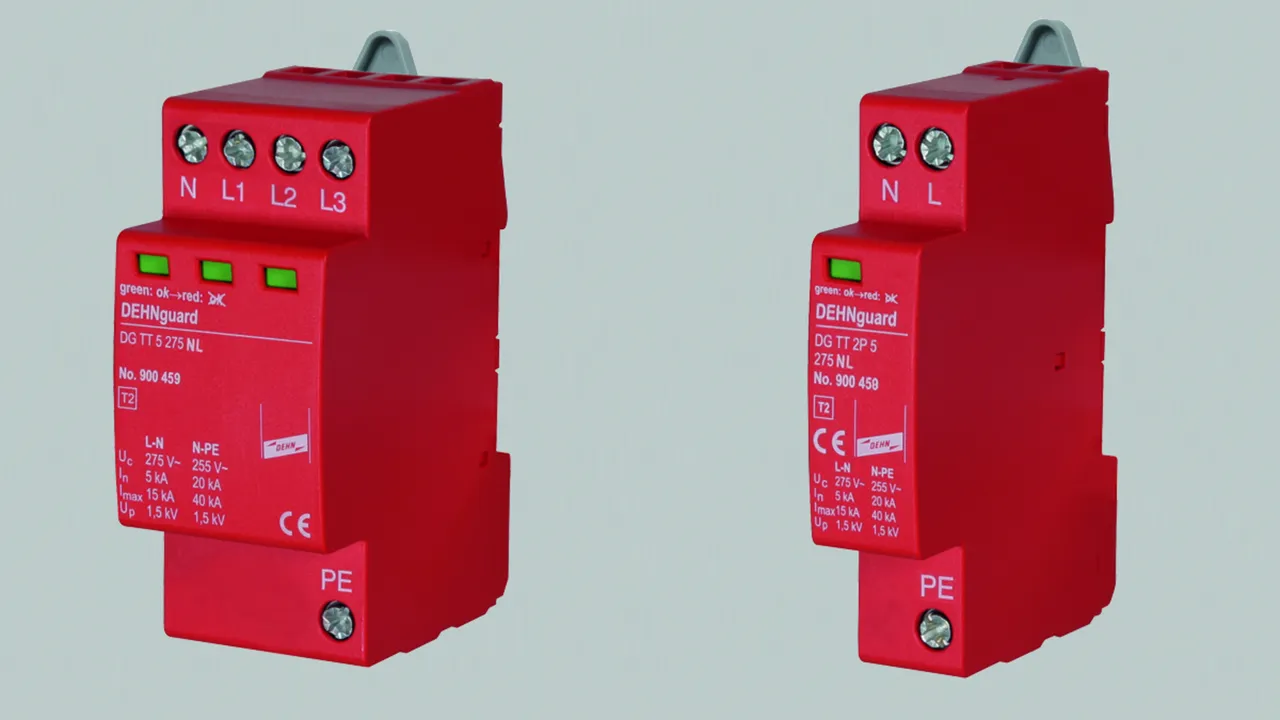

DEHNguard TT 2P 5 275 NL

Kompakter Überspannungs-Ableiter für TT- und TN-S-Systeme (1+1-Schaltung)

1 Produkt

Art.-Nr. 900458 DG TT 2P 5 275 NL

GTIN 4013364320574, Zolltarifnr. (EU): 85363030, Bruttogewicht: 90.68 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

produit : DEHN
Type: DG TT 2P 5 275 NL
Référence: 900458
ou équivalent

Zertifikate

Technische Daten

SPD selon NF EN 61643-11 (VDE 0675-6-11):2013-01	Type 2
Tension max. de régime permanent AC [L-N] (U_C )	275 V (50/60 Hz)
Tension max. de régime permanent AC [N-PE] (U_C )	255 V (50/60 Hz)
Courant nominal de décharge (8/20) [L-N] (I_n )	5 kA
Courant nominal de décharge (8/20) [N-PE] (I_n )	20 kA
Courant max. de décharge (8/20) [L-N] (I_max )	15 kA
Courant max. de décharge (8/20) [N-PE] (I_max )	40 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Dispositif de protection max. contre les surintensités	Disjoncteur Courbe C 63 A

SPD selon NF EN 61643-11 (VDE 0675-6-11):2013-01	Type 2
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Schéma de distribution électrique	Système monophasé : TT/TN
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension max. de régime permanent AC [L-N] (U_C )	275 V (50/60 Hz)
Tension max. de régime permanent AC [N-PE] (U_C )	255 V (50/60 Hz)
Valeur assignée d'interruption d'un courant de suite [N-PE] (I_fi )	100 A
Courant nominal de décharge (8/20) [L-N] (I_n )	5 kA
Courant nominal de décharge (8/20) [N-PE] (I_n )	20 kA
Courant max. de décharge (8/20) [L-N] (I_max )	15 kA
Courant max. de décharge (8/20) [N-PE] (I_max )	40 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Courant résiduel (I_PE )	≤ 5 µA
Temps de réponse [L-N] (t_A )	≤ 25 ns
Temps de réponse [N-PE] (t_A )	≤ 100 ns
Dispositif de protection max. contre les surintensités	Disjoncteur Courbe C 63 A
Tenue aux courts-circuits avec protection max. contre les surintensités AC (I_SCCR )	6 kA
Caractéristique de la surtension temporaire [L-N] (U_T )	440 V/120 min – défaillance sécurisée
Caractéristique de la surtension temporaire [N-PE] (U_T )	1200 V/200 ms – résistance
Température d'utilisation	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement rigide/brins souples (min.)	0,75 mm²
Section de raccordement rigide/brins souples (max.)	10 mm² / 6 mm²
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau du boîtier	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	1 modules, DIN 43880

Artikel 900458 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900458 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

DEHNguard TT 5 275 NL

Parafoudre compact pour systèmes TT et TN-S (circuit 3 + 1)

1 Produkt

Art.-Nr. 900459 DG TT 5 275 NL

GTIN 4013364320581, Zolltarifnr. (EU): 85363030, Bruttogewicht: 163.06 g, VPE: 1.00 pièce(s)
