Tresses de pontage

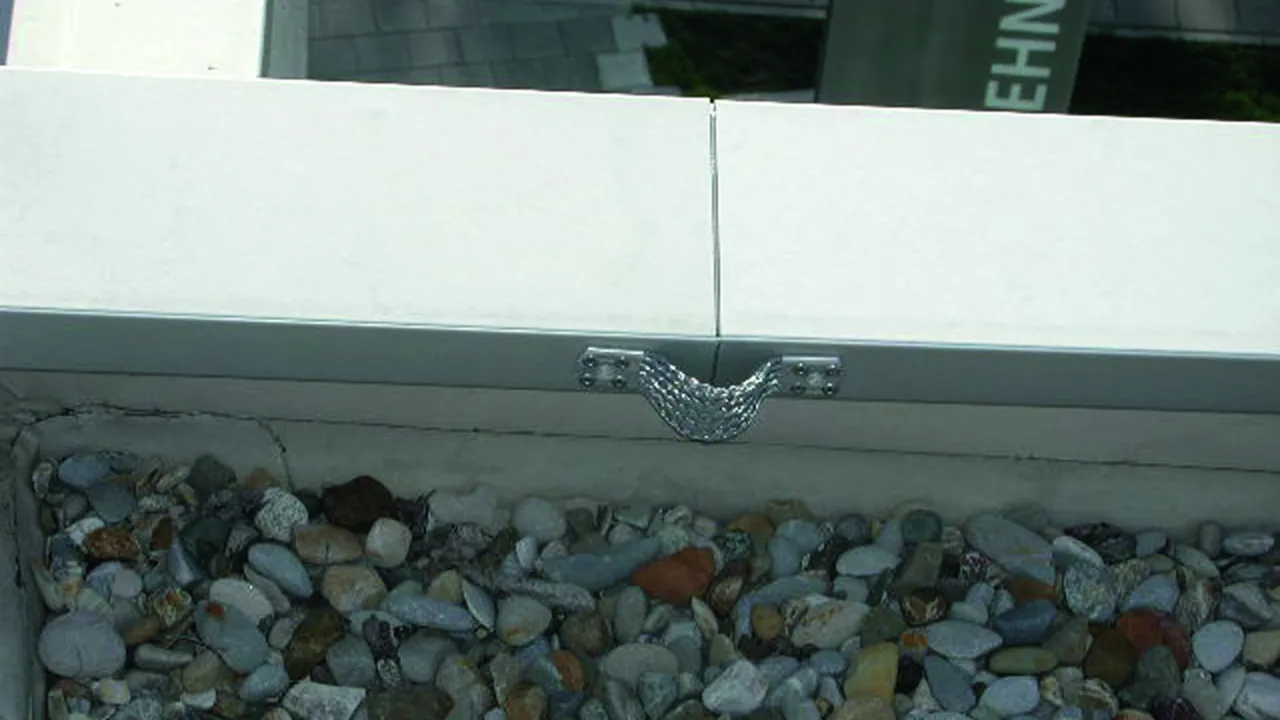

Pour le raccordement de revêtements métalliques (rivets ou vis) ou bien comme pièce de dilatation pour conducteurs ronds ; raccordement par ex. avec une borne de jonctions KS, réf. 301 019.

Remarque :
Selon la norme NF EN 62305-3, annexe 1, il faut utiliser 4 rivets Ø5 mm lors du raccordement avec des épaisseurs de matériel ≥ 0,5 mm, et 2 vis à tôle Ø6,3 mm en INOX (les deux côtés) pour des épaisseurs de ≥ 2 mm.

Version courte

2 Produkte

Art.-Nr. 377015 UEBB L180 B10.5 B5.2 AL

GTIN 4013364092693, Zolltarifnr. (EU): 85359000, Bruttogewicht: 36.00 g, VPE: 10.00 pièce(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 377015.stp

      Sie müssen angemeldet sein um 377015.stp herunterzuladen.

      Login
    • 377015.igs

      Sie müssen angemeldet sein um 377015.igs herunterzuladen.

      Login
    • 377015.jt

      Sie müssen angemeldet sein um 377015.jt herunterzuladen.

      Login
    • 377015.dwg

      Sie müssen angemeldet sein um 377015.dwg herunterzuladen.

      Login
    • 377015m_D.dxf

      Sie müssen angemeldet sein um 377015m_D.dxf herunterzuladen.

      Login

Matériau: Al
Longueur: 180 mm
Fixation: [8x] Ø5,2 / [2x] Ø10,5 mm
Normes: NF EN 62561-1

produit : DEHN
Type: UEBB L180 B10.5 B5.2 AL
Référence: 377015
ou équivalent

Zertifikate



Technische Daten

Matériau Al
Longueur (lG ) 180 mm
Section 50 mm2
Fixation [8x] Ø5,2 / [2x] Ø10,5 mm
Fixation avec rivets aveugles / vis
Normes NF EN 62561-1

Artikel 377015 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 377015 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 377007 UEBB L180 B10.5 B5.2 CU

GTIN 4013364092686, Zolltarifnr. (EU): 85359000, Bruttogewicht: 107.00 g, VPE: 10.00 pièce(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 377015.stp

      Sie müssen angemeldet sein um 377015.stp herunterzuladen.

      Login
    • 377015.igs

      Sie müssen angemeldet sein um 377015.igs herunterzuladen.

      Login
    • 377015.jt

      Sie müssen angemeldet sein um 377015.jt herunterzuladen.

      Login
    • 377015.dwg

      Sie müssen angemeldet sein um 377015.dwg herunterzuladen.

      Login
    • 377015m_D.dxf

      Sie müssen angemeldet sein um 377015m_D.dxf herunterzuladen.

      Login

Matériau: Cu
Longueur: 180 mm
Fixation: [8x] Ø5,2 / [2x] Ø10,5 mm
Normes: NF EN 62561-1

produit : DEHN
Type: UEBB L180 B10.5 B5.2 CU
Référence: 377007
ou équivalent

Zertifikate



Technische Daten

Matériau Cu
Longueur (lG ) 180 mm
Section 50 mm2
Fixation [8x] Ø5,2 / [2x] Ø10,5 mm
Fixation avec rivets aveugles / vis
Normes NF EN 62561-1

Artikel 377007 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 377007 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Version courte pour la fixation avec vis autoperceuse

1 Produkt

Art.-Nr. 377045 UEBB L180 B10.5 B6.5 AL

GTIN 4013364099296, Zolltarifnr. (EU): 85359000, Bruttogewicht: 37.05 g, VPE: 100.00 pièce(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 377045.stp

      Sie müssen angemeldet sein um 377045.stp herunterzuladen.

      Login
    • 377045.igs

      Sie müssen angemeldet sein um 377045.igs herunterzuladen.

      Login
    • 377045.jt

      Sie müssen angemeldet sein um 377045.jt herunterzuladen.

      Login
    • 377045.dwg

      Sie müssen angemeldet sein um 377045.dwg herunterzuladen.

      Login
    • 377045m_D.dxf

      Sie müssen angemeldet sein um 377045m_D.dxf herunterzuladen.

      Login

Matériau: Al
Longueur: 180 mm
Fixation: [4x] Ø6,5 / [2x] Ø10,5 mm
Normes: NF EN 62561-1

produit : DEHN
Type: UEBB L180 B10.5 B6.5 AL
Référence: 377045
ou équivalent

Zertifikate



Technische Daten

Matériau Al
Longueur (lG ) 180 mm
Section 50 mm2
Fixation [4x] Ø6,5 / [2x] Ø10,5 mm
Fixation avec vis autoperceuse / vis
Normes NF EN 62561-1

Artikel 377045 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 377045 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Version longue avec perçage central

Remarque : 2 pièces de dilatation peuvent être connectées avec une vis M10 x 20 mm et un écrou aux points d'intersection.

2 Produkte

Art.-Nr. 377115 UEBB L300 3XB10.5 B5,2 AL

GTIN 4013364092716, Zolltarifnr. (EU): 85359000, Bruttogewicht: 59.00 g, VPE: 10.00 pièce(s)

Vorgänger

Abbildungen

Weitere Information

  • CAD-Daten
    • 377115.stp

      Sie müssen angemeldet sein um 377115.stp herunterzuladen.

      Login
    • 377115.igs

      Sie müssen angemeldet sein um 377115.igs herunterzuladen.

      Login
    • 377115.jt

      Sie müssen angemeldet sein um 377115.jt herunterzuladen.

      Login
    • 377115.dwg

      Sie müssen angemeldet sein um 377115.dwg herunterzuladen.

      Login
    • 377107m_D.dxf

      Sie müssen angemeldet sein um 377107m_D.dxf herunterzuladen.

      Login

Matériau: Al
Longueur: 300 mm
Fixation: [8x] Ø5,2 / [3x] Ø10,5 mm
Perçage central: 10,5 mm
Normes: NF EN 62561-1

produit : DEHN
Type: UEBB L300 3XB10.5 B5,2 AL
Référence: 377115
ou équivalent

Zertifikate



Technische Daten

Matériau Al
Longueur (lG ) 300 mm
Section 50 mm2
Fixation [8x] Ø5,2 / [3x] Ø10,5 mm
Perçage central 10,5 mm
Fixation avec rivets aveugles / vis
Normes NF EN 62561-1

Artikel 377115 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 377115 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 377107 UEBB L300 3XB10.5 B5.2 CU

GTIN 4013364092709, Zolltarifnr. (EU): 85359000, Bruttogewicht: 172.00 g, VPE: 10.00 pièce(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 377115.stp

      Sie müssen angemeldet sein um 377115.stp herunterzuladen.

      Login
    • 377115.igs

      Sie müssen angemeldet sein um 377115.igs herunterzuladen.

      Login
    • 377115.jt

      Sie müssen angemeldet sein um 377115.jt herunterzuladen.

      Login
    • 377115.dwg

      Sie müssen angemeldet sein um 377115.dwg herunterzuladen.

      Login
    • 377107m_D.dxf

      Sie müssen angemeldet sein um 377107m_D.dxf herunterzuladen.

      Login

Matériau: Cu
Longueur: 300 mm
Fixation: [8x] Ø5,2 / [3x] Ø10,5 mm
Perçage central: 10,5 mm
Normes: NF EN 62561-1

produit : DEHN
Type: UEBB L300 3XB10.5 B5.2 CU
Référence: 377107
ou équivalent

Zertifikate



Technische Daten

Matériau Cu
Longueur (lG ) 300 mm
Section 50 mm2
Fixation [8x] Ø5,2 / [3x] Ø10,5 mm
Perçage central 10,5 mm
Fixation avec rivets aveugles / vis
Normes NF EN 62561-1

Artikel 377107 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 377107 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb
