Eléments de raccordement pour conducteur HVI long

Élément de raccordement pour conducteur HVI long

1 Produkt

Art.-Nr. 819650 AE BO10 KF HVI 75 V2A

GTIN 4013364534377, Zolltarifnr. (EU): 85359000, Bruttogewicht: 193.30 g, VPE: 10.00 pièce(s)

Abbildungen

Weitere Information

Élément de raccordement pour conducteur HVI long INOX
Éléments de raccordement pour conducteur HVI long, pour la terminaison
du conducteur HVI long aux deux extrémités,
pour effectuer les raccordements du conducteur
par ex. sur la plaque de raccordement du mât de capture
ou sur d’autres pièces de la protection externe contre la foudre.
Gaine thermorétractable incluse
Matériau: INOX
Raccordement: Boulon Ø10 mm, L 50 mm

produit : DEHN
Type: AE BO10 KF HVI 75 V2A
Référence: 819650
ou équivalent



Technische Daten

Matériau INOX
Raccordement Boulon Ø10 mm, L 50 mm
Diamètre Ø - élément de raccordement 23 mm

Artikel 819650 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 819650 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Kit de raccordement pour conducteur HVI long, pour la pose intérieure sur tube

1 Produkt

Art.-Nr. 819655 HVI LO ASS RIV KF V2A

GTIN 4013364534384, Zolltarifnr. (EU): 85359000, Bruttogewicht: 401.50 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

Kit de raccordement pour conducteur HVI long, D 21 mm, pour la pose intérieure sur tube, inox
Éléments de raccordement pour la terminaison du conducteur HVI long aux deux extrémités
Matériau: INOX
Raccordement: Boulon Ø10 mm, L 50 mm
Norme: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

produit : DEHN
Type: HVI LO ASS RIV KF V2A
Référence: 819655
ou équivalent



Technische Daten

Matériau INOX
Raccordement Boulon Ø10 mm, L 50 mm
Diamètre Ø - élément de raccordement 23 mm
Norme DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 819655 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 819655 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Éléments de raccordement isolés pour conducteur HVI long

3 Produkte

Art.-Nr. 819173 AE ISO BO10 KF HVI 75 V2A

GTIN 4013364530027, Zolltarifnr. (EU): 85359000, Bruttogewicht: 233.63 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

Élément de raccordement isolant pour conducteur HVI (côté terre)
Élément de raccordement isolant
pour le raccordement du
Conducteur HVI côté terre
gaine thermorétractable incluse
pour le test d’isolation
du conducteur HVI
Matériau: INOX / plastique
Raccordement: Boulon Ø10 mm, L 50 mm avec filetage M12 avec rondelle élastique

produit : DEHN
Type: AE ISO BO10 KF HVI 75 V2A
Référence: 819173
ou équivalent



Technische Daten

Matériau INOX / plastique
Raccordement Boulon Ø10 mm, L 50 mm avec filetage M12 avec rondelle élastique

Artikel 819173 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 819173 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 819174 AE ISO RIV KF HVI 75 V2A

GTIN 4013364530034, Zolltarifnr. (EU): 85359000, Bruttogewicht: 231.90 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

Élément de raccordement isolant pour conducteur HVI (pose à l’intérieur du tube)
Élément de raccordement isolant
pour le raccordement du
conducteur HVI, pose à l’intérieur du tube
gaine thermorétractable incluse
pour le test d’isolation
du conducteur HVI
Matériau: INOX / plastique
Raccordement: tête champignon spéciale

produit : DEHN
Type: AE ISO RIV KF HVI 75 V2A
Référence: 819174
ou équivalent



Technische Daten

Matériau INOX / plastique
Raccordement tête champignon spéciale

Artikel 819174 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 819174 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 819175 AE ISO RAV KF HVI 75 V2A

GTIN 4013364530041, Zolltarifnr. (EU): 85359000, Bruttogewicht: 233.50 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

Élément de raccordement isolant pour conducteur HVI (pose à l’extérieur du tube)
Élément de raccordement isolant
pour le raccordement du
conducteur HVI, pose à l’extérieur du tube
gaine thermorétractable incluse
pour le test d’isolation
du conducteur HVI
Matériau: INOX / plastique
Raccordement: Boulon Ø10 mm, L 50 mm avec filetage M12 avec rondelle élastique

produit : DEHN
Type: AE ISO RAV KF HVI 75 V2A
Référence: 819175
ou équivalent



Technische Daten

Matériau INOX / plastique
Raccordement Boulon Ø10 mm, L 50 mm avec filetage M12 avec rondelle élastique

Artikel 819175 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 819175 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Eléments de raccordement PA pour conducteur HVI long

Pour la décharge du champ électrique dans la zone de terminaison du conducteur HVI light.
Surface spécialement fendue pour réaliser un contact électrique à l'enveloppe semi-conductrice.

1 Produkt

Art.-Nr. 410229 PAE 20 23 AB11 V2A

GTIN 4013364107731, Zolltarifnr. (EU): 85359000, Bruttogewicht: 72.00 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 410229.stp

      Sie müssen angemeldet sein um 410229.stp herunterzuladen.

      Login
    • 410229.igs

      Sie müssen angemeldet sein um 410229.igs herunterzuladen.

      Login
    • 410229.jt

      Sie müssen angemeldet sein um 410229.jt herunterzuladen.

      Login
    • 410229.dwg

      Sie müssen angemeldet sein um 410229.dwg herunterzuladen.

      Login
    • 410229m_D.dxf

      Sie müssen angemeldet sein um 410229m_D.dxf herunterzuladen.

      Login

Matériau: INOX
Diamètre - plage de serrage: 20 mm
Ø perçage de raccordement: 11 mm
Norme: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

produit : DEHN
Type: PAE 20 23 AB11 V2A
Référence: 410229
ou équivalent

Zertifikate



Technische Daten

Matériau INOX
Diamètre - plage de serrage 20 mm
Ø perçage de raccordement 11 mm
Norme DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 410229 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 410229 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Borne de point de mesure

Points de mesure pour HVI check.

1 Produkt

Art.-Nr. 819649 MPK 18 V2A

GTIN 4013364512498, Zolltarifnr. (EU): 85389099, Bruttogewicht: 41.80 g, VPE: 5.00 pièce(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 819649.stp

      Sie müssen angemeldet sein um 819649.stp herunterzuladen.

      Login
    • 819649.igs

      Sie müssen angemeldet sein um 819649.igs herunterzuladen.

      Login
    • 819649.jt

      Sie müssen angemeldet sein um 819649.jt herunterzuladen.

      Login
    • 819649.dwg

      Sie müssen angemeldet sein um 819649.dwg herunterzuladen.

      Login
    • 819649m_D.dxf

      Sie müssen angemeldet sein um 819649m_D.dxf herunterzuladen.

      Login
Borne de point de mesure pour test d’isolation
Borne de point de mesure
pour l’installation permanente,
pour raccorder
un appareil de mesure
d’isolation des conducteurs
HVI light plus
et des conducteurs HVI.
Matériau: INOX
Diamètre - plage de serrage: 18-20 mm

produit : DEHN
Type: MPK 18 V2A
Référence: 819649
ou équivalent



Technische Daten

Matériau INOX
Diamètre - plage de serrage 18-20 mm

Artikel 819649 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 819649 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

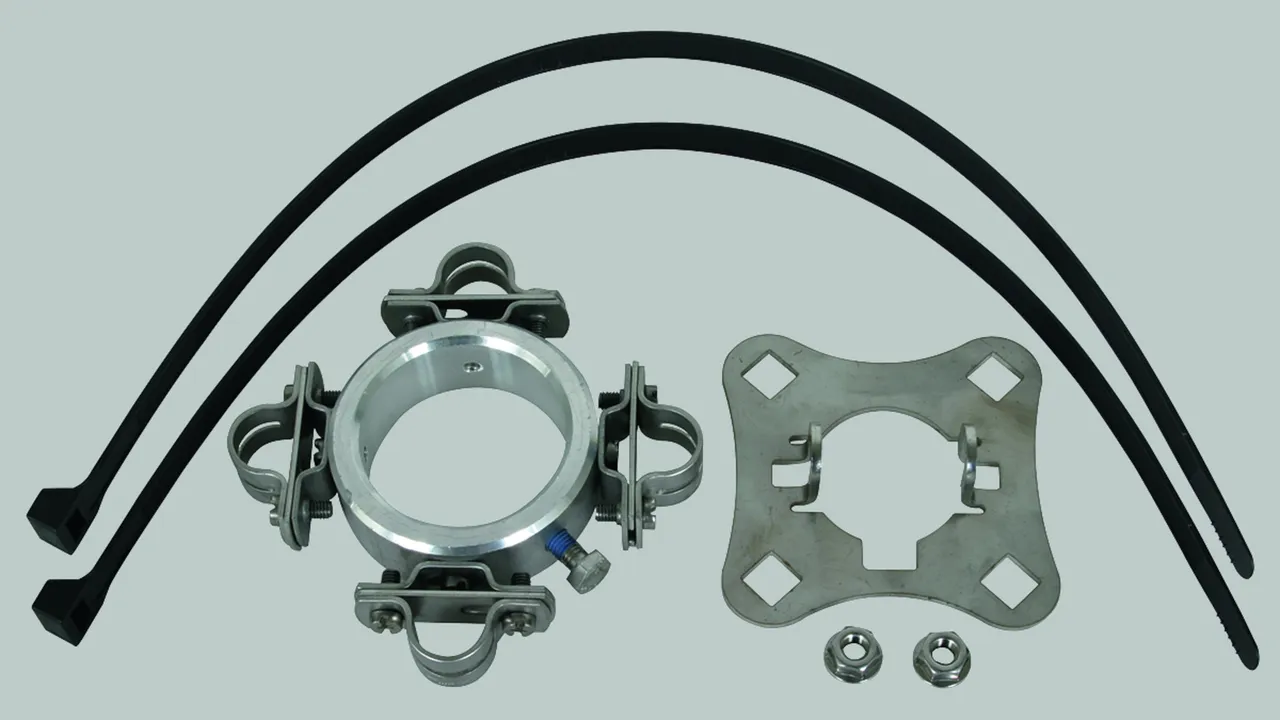

Kit de raccordement pour conducteur HVI long noir/gris

Kit de fixation pour le montage du conducteur HVI long aux tubes supports HVI long, comprenant une plaque de raccordement (4 éléments, y compris. deux écrous à embase crantée) et une bague de fixation avec quatre porte-câbles fendus (Ø20 mm) pour la terminaison d’extrémité (deux fixations pour câble incluses avec demi-pièces de support en plastique).

1 Produkt

Art.-Nr. 819294 BFS D61 4X20

GTIN 4013364152571, Zolltarifnr. (EU): 85389099, Bruttogewicht: 780.80 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 819294.stp

      Sie müssen angemeldet sein um 819294.stp herunterzuladen.

      Login
    • 819294.igs

      Sie müssen angemeldet sein um 819294.igs herunterzuladen.

      Login
    • 819294.jt

      Sie müssen angemeldet sein um 819294.jt herunterzuladen.

      Login
    • 819294.dwg

      Sie müssen angemeldet sein um 819294.dwg herunterzuladen.

      Login
    • 819294m_D.dxf

      Sie müssen angemeldet sein um 819294m_D.dxf herunterzuladen.

      Login

Matériau: INOX
Logement - plaque de fixation : trou carré 13 mm
Support conducteur: 4 x 20 mm
Norme: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

produit : DEHN
Type: BFS D61 4X20
Référence: 819294
ou équivalent

Zertifikate



Technische Daten

Matériau INOX
Logement - plaque de fixation trou carré 13 mm
Support conducteur 4 x 20 mm
Norme DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 819294 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 819294 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Plaque de raccordement

Plaque de raccordement (4 éléments, y compr. deux écrous à embase crantée) pour le montage du conducteur HVI long sur tube support Ø50 mm (par ex. référence 105 330, 105 331, 105 332, 105 333).

1 Produkt

Art.-Nr. 819288 AP SR D50 4AE HVI V2A

GTIN 4013364236479, Zolltarifnr. (EU): 85389099, Bruttogewicht: 176.00 g, VPE: 1.00 pièce(s)

Vorgänger

Abbildungen

Weitere Information

  • CAD-Daten
    • 819288.stp

      Sie müssen angemeldet sein um 819288.stp herunterzuladen.

      Login
    • 819288.igs

      Sie müssen angemeldet sein um 819288.igs herunterzuladen.

      Login
    • 819288.jt

      Sie müssen angemeldet sein um 819288.jt herunterzuladen.

      Login
    • 819288.dwg

      Sie müssen angemeldet sein um 819288.dwg herunterzuladen.

      Login
    • 819288m_D.dxf

      Sie müssen angemeldet sein um 819288m_D.dxf herunterzuladen.

      Login

Matériau: INOX
Logement - plaque de fixation : trou carré 13
Norme: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

produit : DEHN
Type: AP SR D50 4AE HVI V2A
Référence: 819288
ou équivalent

Zertifikate



Technische Daten

Matériau INOX
Logement - plaque de fixation trou carré 13
Norme DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 819288 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 819288 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Manchon de tube support pour réduction du bruit

1 Produkt

Art.-Nr. 819235 SCHIRM HVI SCH RED

GTIN 4013364477216, Zolltarifnr. (EU): 85389099, Bruttogewicht: 109.60 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

Manchon de tube support pour la réduction du bruit
pour conducteur HVI long
Ø20 mm et Ø23 mm posé à l’intérieur dans un tube support
Matériau: Plastique
Utilisable pour: HVI long noir et HVI long gris
Diamètre Ø du conducteur: 20 / 23 mm

produit : DEHN
Type: SCHIRM HVI SCH RED
Référence: 819235
ou équivalent

Zertifikate



Technische Daten

Matériau Plastique
Utilisable pour HVI long noir et HVI long gris
Diamètre Ø du conducteur 20 / 23 mm

Artikel 819235 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 819235 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb
