Art.-Nr. 105330 SR D50 3200 FSP1000 IP HVI GFK AL

GTIN 4013364152496, Zolltarifnr. (EU): 85389099, Bruttogewicht: 5.60 kg, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

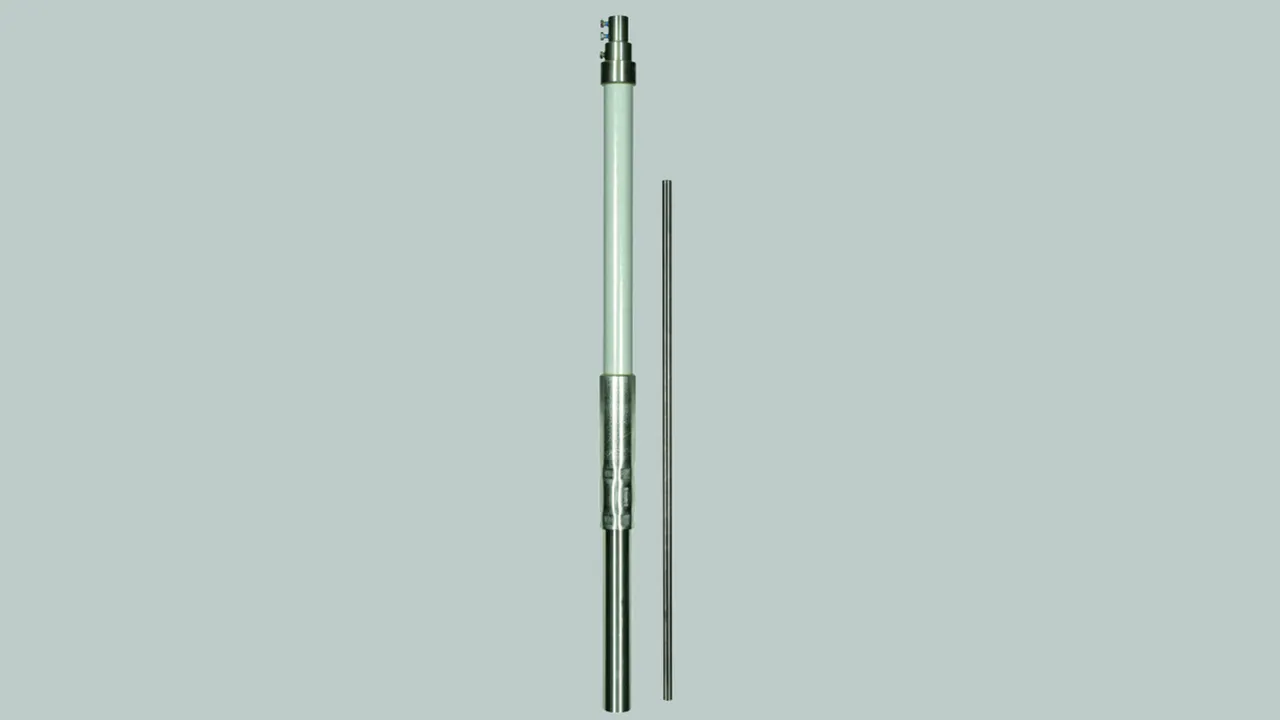

Tube support HVI Long avec pointe captrice, 3200 mm, PRV/Al
Support avec terminaison placée à l'intérieur et élément à ressort EB
pour maintenir la distance de séparation des parties conductrices conformément à la norme NF EN 62305-3
Les tubes de support sont dimensionnés selon l'Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
Isolation renforcé en fibre de verre (PRV)
Facteur matériel km = 0,7
Couleur gris clair, stabilisé aux UV
Combiné avec pointe captrice, Ø10 mm, longueur de 1000 mm, INOX
Matériau - pointe captrice: INOX
Longueur - pointe captrice: 1000 mm
Matériau - tube support: PRV / Al
Longueur - tube support: 3200 mm
Longueur de transport: 3200 mm
Diamètre Ø extérieur: 50 mm
Longueur - isolant: 1535 mm
Longueur libre max. avec pointe captrice (montage mural): 3500 mm
Vitesse du vent en rafales max.: (longueur libre max. 3500 mm, 1x HVI intérieur) 237 km/h
Vitesse du vent en rafales max. : (longueur libre max. 3500 mm, 1x HVI extérieur) 222 km/h
Vitesse du vent en rafales max. : (longueur libre max. 3500 mm, 4x HVI extérieur) 194 km/h
Normes: IEC/TS 62561-8

produit : DEHN
Type: SR D50 3200 FSP1000 IP HVI GFK AL
Référence: 105330
ou équivalent

Zertifikate

Technische Daten

Matériau - pointe captrice	INOX
Longueur - pointe captrice	1000 mm
Matériau - tube support	PRV / Al
Longueur - tube support	3200 mm
Longueur de transport	3200 mm
Diamètre Ø extérieur	50 mm
Longueur - isolant	1535 mm
Longueur libre max. avec pointe captrice (montage mural)	3500 mm
Normes	IEC/TS 62561-8

Matériau - pointe captrice	INOX
Longueur - pointe captrice	1000 mm
Matériau - tube support	PRV / Al
Longueur - tube support	3200 mm
Longueur de transport	3200 mm
Diamètre Ø extérieur	50 mm
Longueur - isolant	1535 mm
Epaisseur - mur	4 mm
Facteur de matériel km	0,7
Plage de température permanent	-50 °C ... +100 °C
Version	résistante aux UV
Douille	60 x 5 mm
Longueur libre max. avec pointe captrice (montage mural)	3500 mm
Vitesse du vent en rafales max.	(longueur libre max. 3500 mm, 1x HVI intérieur) 237 km/h
Vitesse du vent en rafales max.	(longueur libre max. 3500 mm, 1x HVI extérieur) 222 km/h
Vitesse du vent en rafales max.	(longueur libre max. 3500 mm, 4x HVI extérieur) 194 km/h
Force de traction pour une longueur de 500 mm	200 N (tube support isolant selon 62561-8)
Force de flexion pour une longueur de 500 mm	200 N (tube support isolant selon 62561-8)
Normes	IEC/TS 62561-8

Artikel 105330 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105330 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105332 SR D50 4700 FSP1000 IP HVI GFK AL

GTIN 4013364152519, Zolltarifnr. (EU): 85389099, Bruttogewicht: 8.25 kg, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Tube support HVI Long avec pointe captrice, 4700 mm, PRV/Al
Support avec terminaison placée à l'intérieur et élément à ressort EB
pour maintenir la distance de séparation des parties conductrices conformément à la norme NF EN 62305-3
Les tubes de support sont dimensionnés selon l'Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
Isolation renforcé en fibre de verre (PRV)
Facteur matériel km = 0,7
Couleur gris clair, stabilisé aux UV
Combiné avec pointe captrice, Ø10 mm, longueur de 1000 mm, INOX
Matériau - pointe captrice: INOX
Longueur - pointe captrice: 1000 mm
Matériau - tube support: PRV / Al
Longueur - tube support: 4700 mm
Longueur de transport: 4700 mm
Diamètre Ø extérieur: 50 mm
Longueur - isolant: 1535 mm
Longueur libre max. avec pointe captrice (montage mural): 4000 mm
Vitesse du vent en rafales max.: (longueur libre max. 4000 mm, 1x HVI intérieur) 237 km/h
Vitesse du vent en rafales max. : (longueur libre max. 4000 mm, 1x HVI extérieur) 184 km/h
Vitesse du vent en rafales max. : (longueur libre max. 4000 mm, 4x HVI extérieur) 149 km/h
Normes: IEC/TS 62561-8

produit : DEHN
Type: SR D50 4700 FSP1000 IP HVI GFK AL
Référence: 105332
ou équivalent

Zertifikate

Technische Daten

Matériau - pointe captrice	INOX
Longueur - pointe captrice	1000 mm
Matériau - tube support	PRV / Al
Longueur - tube support	4700 mm
Longueur de transport	4700 mm
Diamètre Ø extérieur	50 mm
Longueur - isolant	1535 mm
Longueur libre max. avec pointe captrice (montage mural)	4000 mm
Normes	IEC/TS 62561-8

Matériau - pointe captrice	INOX
Longueur - pointe captrice	1000 mm
Matériau - tube support	PRV / Al
Longueur - tube support	4700 mm
Longueur de transport	4700 mm
Diamètre Ø extérieur	50 mm
Longueur - isolant	1535 mm
Epaisseur - mur	4 mm
Facteur de matériel km	0,7
Plage de température permanent	-50 °C ... +100 °C
Version	résistante aux UV
Douille	60 x 5 mm
Longueur libre max. avec pointe captrice (montage mural)	4000 mm
Vitesse du vent en rafales max.	(longueur libre max. 4000 mm, 1x HVI intérieur) 237 km/h
Vitesse du vent en rafales max.	(longueur libre max. 4000 mm, 1x HVI extérieur) 184 km/h
Vitesse du vent en rafales max.	(longueur libre max. 4000 mm, 4x HVI extérieur) 149 km/h
Force de traction pour une longueur de 500 mm	200 N (tube support isolant selon 62561-8)
Force de flexion pour une longueur de 500 mm	200 N (tube support isolant selon 62561-8)
Normes	IEC/TS 62561-8

Artikel 105332 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105332 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105314 SR D50 3200 FSP1000 IP HVI GFK V2A

GTIN 4013364157781, Zolltarifnr. (EU): 85389099, Bruttogewicht: 10.10 kg, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Tube support pour conducteur HVI long avec pointe de capture 3200 mm PRV/INOX
Tubes support PRV/INOX avec terminaison d’extrémité interne et élément ressort PA
pour conducteur HVI long
pour respecter la distance de séparation par rapport aux pièces conductrices
selon DIN EN 62305 (VDE 0185-305-3).
Les tubes support sont dimensionnés selon
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pour une vitesse de vent en rafales max. de 231 km/h.

Tige isolante en matière plastique à renfort de verre PRV
Facteur de matériel km = 0,7
Couleur gris clair, résistante aux UV, en 1 pièce
combiné à une pointe de capture Ø10 mm longueur 1000 mm en INOX
Matériau - pointe captrice: INOX
Longueur - pointe captrice: 1000 mm
Matériau - tube support: PRV / INOX
Longueur - tube support: 3200 mm
Longueur de transport: 3200 mm
Diamètre Ø extérieur: 50 mm
Longueur - isolant: 1535 mm
Longueur libre max. avec pointe captrice (montage mural): 3500 mm
Vitesse du vent en rafales max.: (longueur libre max. 3500 mm, 1x HVI intérieur) 231 km/h
Vitesse du vent en rafales max. : (longueur libre max. 3500 mm, 1x HVI extérieur) 226 km/h
Vitesse du vent en rafales max. : (longueur libre max. 3500 mm, 4x HVI extérieur) 197 km/h
Normes: IEC/TS 62561-8

produit : DEHN
Type: SR D50 3200 FSP1000 IP HVI GFK V2A
Référence: 105314
ou équivalent

Zertifikate

Technische Daten

Matériau - pointe captrice	INOX
Longueur - pointe captrice	1000 mm
Matériau - tube support	PRV / INOX
Longueur - tube support	3200 mm
Longueur de transport	3200 mm
Diamètre Ø extérieur	50 mm
Longueur - isolant	1535 mm
Longueur libre max. avec pointe captrice (montage mural)	3500 mm
Normes	IEC/TS 62561-8

Matériau - pointe captrice	INOX
Longueur - pointe captrice	1000 mm
Matériau - tube support	PRV / INOX
Longueur - tube support	3200 mm
Longueur de transport	3200 mm
Diamètre Ø extérieur	50 mm
Longueur - isolant	1535 mm
Epaisseur - mur	4 mm
Facteur de matériel km	0,7
Plage de température permanent	-50 °C ... +100 °C
Version	résistante aux UV
Douille	60 x 5 mm
Longueur libre max. avec pointe captrice (montage mural)	3500 mm
Vitesse du vent en rafales max.	(longueur libre max. 3500 mm, 1x HVI intérieur) 231 km/h
Vitesse du vent en rafales max.	(longueur libre max. 3500 mm, 1x HVI extérieur) 226 km/h
Vitesse du vent en rafales max.	(longueur libre max. 3500 mm, 4x HVI extérieur) 197 km/h
Force de traction pour une longueur de 500 mm	200 N (tube support isolant selon 62561-8)
Force de flexion pour une longueur de 500 mm	200 N (tube support isolant selon 62561-8)
Normes	IEC/TS 62561-8

Artikel 105314 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105314 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105316 SR D50 4700 FSP1000 IP HVI GFK V2A

GTIN 4013364157798, Zolltarifnr. (EU): 85389099, Bruttogewicht: 15.60 kg, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Tube support pour conducteur HVI long avec pointe de capture 4700 mm PRV/INOX
Tubes support PRV/INOX avec terminaison d’extrémité interne et élément ressort PA
pour conducteur HVI long
pour respecter la distance de séparation par rapport aux pièces conductrices
selon DIN EN 62305 (VDE 0185-305-3).
Les tubes support sont dimensionnés selon
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pour une vitesse de vent en rafales max. de 231 km/h.

Tige isolante en matière plastique à renfort de verre PRV
Facteur de matériel km = 0,7
Couleur gris clair, résistante aux UV, en 1 pièce
combiné à une pointe de capture Ø10 mm longueur 1000 mm en INOX
Matériau - pointe captrice: INOX
Longueur - pointe captrice: 1000 mm
Matériau - tube support: PRV / INOX
Longueur - tube support: 4700 mm
Longueur de transport: 4700 mm
Diamètre Ø extérieur: 50 mm
Longueur - isolant: 1535 mm
Longueur libre max. avec pointe captrice (montage mural): 4000 mm
Vitesse du vent en rafales max.: (longueur libre max. 4000 mm, 1x HVI intérieur) 231 km/h
Vitesse du vent en rafales max. : (longueur libre max. 4000 mm, 1x HVI extérieur) 186 km/h
Vitesse du vent en rafales max. : (longueur libre max. 4000 mm, 4x HVI extérieur) 151 km/h
Normes: IEC/TS 62561-8

produit : DEHN
Type: SR D50 4700 FSP1000 IP HVI GFK V2A
Référence: 105316
ou équivalent

Zertifikate

Technische Daten

Matériau - pointe captrice	INOX
Longueur - pointe captrice	1000 mm
Matériau - tube support	PRV / INOX
Longueur - tube support	4700 mm
Longueur de transport	4700 mm
Diamètre Ø extérieur	50 mm
Longueur - isolant	1535 mm
Longueur libre max. avec pointe captrice (montage mural)	4000 mm
Normes	IEC/TS 62561-8

Matériau - pointe captrice	INOX
Longueur - pointe captrice	1000 mm
Matériau - tube support	PRV / INOX
Longueur - tube support	4700 mm
Longueur de transport	4700 mm
Diamètre Ø extérieur	50 mm
Longueur - isolant	1535 mm
Epaisseur - mur	3 mm
Facteur de matériel km	0,7
Plage de température permanent	-50 °C ... +100 °C
Version	résistante aux UV
Douille	60 x 5 mm
Longueur libre max. avec pointe captrice (montage mural)	4000 mm
Vitesse du vent en rafales max.	(longueur libre max. 4000 mm, 1x HVI intérieur) 231 km/h
Vitesse du vent en rafales max.	(longueur libre max. 4000 mm, 1x HVI extérieur) 186 km/h
Vitesse du vent en rafales max.	(longueur libre max. 4000 mm, 4x HVI extérieur) 151 km/h
Force de traction pour une longueur de 500 mm	200 N (tube support isolant selon 62561-8)
Force de flexion pour une longueur de 500 mm	200 N (tube support isolant selon 62561-8)
Normes	IEC/TS 62561-8

Artikel 105316 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105316 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105331 SR D50 3200 FS22 2500 IP HVI GFK AL

GTIN 4013364152502, Zolltarifnr. (EU): 85389099, Bruttogewicht: 6.12 kg, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Tube support pour conducteur HVI long avec pointe de capture 3200 mm PRV/INOX
Tubes support PRV/Alu avec terminaison d’extrémité interne et élément ressort PA
pour conducteur HVI long
pour respecter la distance de séparation par rapport aux pièces conductrices
selon DIN EN 62305 (VDE 0185-305-3).
Les tubes support sont dimensionnés selon
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pour une vitesse de vent en rafales max. de 189 km/h.

Tige isolante en matière plastique à renfort de verre PRV
Facteur de matériel km = 0,7
Couleur gris clair, résistante aux UV, en 1 pièce
en combinaison avec une pointe de capture Ø22/16/10 mm 2500 mm en Alu
Matériau - pointe de capture: Al
Longueur - pointe de capture: 2500 mm
Matériau - tube support: PRV / Al
Longueur - tube support: 3200 mm
Longueur de transport: 3200 mm
Diamètre Ø extérieur: 50 mm
Longueur - isolant: 1535 mm
Longueur libre max. avec pointe de capture (montage mural): 5000 mm
Vitesse du vent en rafales max.: (longueur libre max. 5000 mm, 1x HVI intérieur) 189 km/h
Vitesse du vent en rafales max. : (longueur libre max. 5000 mm, 1x HVI extérieur) 173 km/h
Vitesse du vent en rafales max. : (longueur libre max. 5000 mm, 4x HVI extérieur) 151 km/h
Normes: IEC/TS 62561-8

produit : DEHN
Type: SR D50 3200 FS22 2500 IP HVI GFK AL
Référence: 105331
ou équivalent

Zertifikate

Technische Daten

Matériau - pointe de capture	Al
Longueur - pointe de capture	2500 mm
Matériau - tube support	PRV / Al
Longueur - tube support	3200 mm
Longueur de transport	3200 mm
Diamètre Ø extérieur	50 mm
Longueur - isolant	1535 mm
Longueur libre max. avec pointe de capture (montage mural)	5000 mm
Normes	IEC/TS 62561-8

Matériau - pointe de capture	Al
Longueur - pointe de capture	2500 mm
Matériau - tube support	PRV / Al
Longueur - tube support	3200 mm
Longueur de transport	3200 mm
Diamètre Ø extérieur	50 mm
Longueur - isolant	1535 mm
Epaisseur - mur	4 mm
Facteur de matériel km	0,7
Plage de température permanent	-50 °C ... +100 °C
Version	résistante aux UV
Douille	60 x 5 mm
Longueur libre max. avec pointe de capture (montage mural)	5000 mm
Vitesse du vent en rafales max.	(longueur libre max. 5000 mm, 1x HVI intérieur) 189 km/h
Vitesse du vent en rafales max.	(longueur libre max. 5000 mm, 1x HVI extérieur) 173 km/h
Vitesse du vent en rafales max.	(longueur libre max. 5000 mm, 4x HVI extérieur) 151 km/h
Force de traction pour une longueur de 500 mm	200 N (tube support isolant selon 62561-8)
Force de flexion pour une longueur de 500 mm	200 N (tube support isolant selon 62561-8)
Normes	IEC/TS 62561-8

Artikel 105331 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105331 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105333 SR D50 4700 FS22 2500 IP HVI GFK AL

GTIN 4013364152526, Zolltarifnr. (EU): 85389099, Bruttogewicht: 8.51 kg, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Tube support pour conducteur HVI long avec pointe de capture 4700 mm PRV/INOX
Tubes support PRV/Alu avec terminaison d’extrémité interne et élément ressort PA
pour conducteur HVI long
pour respecter la distance de séparation par rapport aux pièces conductrices
selon DIN EN 62305 (VDE 0185-305-3).
Les tubes support sont dimensionnés selon
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pour une vitesse de vent en rafales max. de 184 km/h.

Tige isolante en matière plastique à renfort de verre PRV
Facteur de matériel km = 0,7
Couleur gris clair, résistante aux UV, en 1 pièce
en combinaison avec une pointe de capture Ø22/16/10 mm 2500 mm en Alu
Matériau - pointe de capture: Al
Longueur - pointe de capture: 2500 mm
Matériau - tube support: PRV / Al
Longueur - tube support: 4700 mm
Longueur de transport: 4700 mm
Diamètre Ø extérieur: 50 mm
Longueur - isolant: 1535 mm
Longueur libre max. avec pointe de capture (montage mural): 5500 mm
Vitesse du vent en rafales max.: (longueur libre max. 5500 mm, 1x HVI intérieur) 184 km/h
Vitesse du vent en rafales max. : (longueur libre max. 5500 mm, 1x HVI extérieur) 149 km/h
Vitesse du vent en rafales max. : (longueur libre max. 5500 mm, 4x HVI extérieur) 137 km/h
Normes: IEC/TS 62561-8

produit : DEHN
Type: SR D50 4700 FS22 2500 IP HVI GFK AL
Référence: 105333
ou équivalent

Zertifikate

Technische Daten

Matériau - pointe de capture	Al
Longueur - pointe de capture	2500 mm
Matériau - tube support	PRV / Al
Longueur - tube support	4700 mm
Longueur de transport	4700 mm
Diamètre Ø extérieur	50 mm
Longueur - isolant	1535 mm
Longueur libre max. avec pointe de capture (montage mural)	5500 mm
Normes	IEC/TS 62561-8

Matériau - pointe de capture	Al
Longueur - pointe de capture	2500 mm
Matériau - tube support	PRV / Al
Longueur - tube support	4700 mm
Longueur de transport	4700 mm
Diamètre Ø extérieur	50 mm
Longueur - isolant	1535 mm
Epaisseur - mur	4 mm
Facteur de matériel km	0,7
Plage de température permanent	-50 °C ... +100 °C
Version	résistante aux UV
Douille	60 x 5 mm
Longueur libre max. avec pointe de capture (montage mural)	5500 mm
Vitesse du vent en rafales max.	(longueur libre max. 5500 mm, 1x HVI intérieur) 184 km/h
Vitesse du vent en rafales max.	(longueur libre max. 5500 mm, 1x HVI extérieur) 149 km/h
Vitesse du vent en rafales max.	(longueur libre max. 5500 mm, 4x HVI extérieur) 137 km/h
Force de traction pour une longueur de 500 mm	200 N (tube support isolant selon 62561-8)
Force de flexion pour une longueur de 500 mm	200 N (tube support isolant selon 62561-8)
Normes	IEC/TS 62561-8

Artikel 105333 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105333 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105315 SR D50 3200 FS22 2500 IP HVI GFK V2A

GTIN 4013364157804, Zolltarifnr. (EU): 85389099, Bruttogewicht: 12.00 kg, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Tube support pour conducteur HVI long avec pointe de capture 3200 mm PRV/INOX
Tubes support PRV/INOX avec terminaison d’extrémité interne et élément ressort PA
pour conducteur HVI long
pour respecter la distance de séparation par rapport aux pièces conductrices
selon DIN EN 62305 (VDE 0185-305-3).
Les tubes support sont dimensionnés selon
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pour une vitesse de vent en rafales max. de 186 km/h.

Tige isolante en matière plastique à renfort de verre PRV
Facteur de matériel km = 0,7
Couleur gris clair, résistante aux UV, en 1 pièce
en combinaison avec une pointe de capture Ø22/16/10 mm longueur 2500 mm en INOX
Matériau - pointe de capture: INOX
Longueur - pointe de capture: 2500 mm
Matériau - tube support: PRV / INOX
Longueur - tube support: 3200 mm
Longueur de transport: 3200 mm
Diamètre Ø extérieur: 50 mm
Longueur - isolant: 1535 mm
Longueur libre max. avec pointe de capture (montage mural): 5000 mm
Vitesse du vent en rafales max.: (longueur libre max. 5000 mm, 1x HVI intérieur) 186 km/h
Vitesse du vent en rafales max. : (longueur libre max. 5000 mm, 1x HVI extérieur) 169 km/h
Vitesse du vent en rafales max. : (longueur libre max. 5000 mm, 4x HVI extérieur) 149 km/h
Normes: IEC/TS 62561-8

produit : DEHN
Type: SR D50 3200 FS22 2500 IP HVI GFK V2A
Référence: 105315
ou équivalent

Technische Daten

Matériau - pointe de capture	INOX
Longueur - pointe de capture	2500 mm
Matériau - tube support	PRV / INOX
Longueur - tube support	3200 mm
Longueur de transport	3200 mm
Diamètre Ø extérieur	50 mm
Longueur - isolant	1535 mm
Longueur libre max. avec pointe de capture (montage mural)	5000 mm
Normes	IEC/TS 62561-8

Matériau - pointe de capture	INOX
Longueur - pointe de capture	2500 mm
Matériau - tube support	PRV / INOX
Longueur - tube support	3200 mm
Longueur de transport	3200 mm
Diamètre Ø extérieur	50 mm
Longueur - isolant	1535 mm
Epaisseur - mur	3 mm
Facteur de matériel km	0,7
Plage de température permanent	-50 °C ... +100 °C
Version	résistante aux UV
Douille	60 x 5 mm
Longueur libre max. avec pointe de capture (montage mural)	5000 mm
Vitesse du vent en rafales max.	(longueur libre max. 5000 mm, 1x HVI intérieur) 186 km/h
Vitesse du vent en rafales max.	(longueur libre max. 5000 mm, 1x HVI extérieur) 169 km/h
Vitesse du vent en rafales max.	(longueur libre max. 5000 mm, 4x HVI extérieur) 149 km/h
Force de traction pour une longueur de 500 mm	200 N (tube support isolant selon 62561-8)
Force de flexion pour une longueur de 500 mm	200 N (tube support isolant selon 62561-8)
Normes	IEC/TS 62561-8

Artikel 105315 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105315 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105317 SR D50 4700 FS22 2500 IP HVI GFK V2A

GTIN 4013364157811, Zolltarifnr. (EU): 85389099, Bruttogewicht: 17.12 kg, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Tube support pour conducteur HVI long avec pointe de capture 4700 mm PRV/INOX
Tubes support PRV/INOX avec terminaison d’extrémité interne et élément ressort PA
pour conducteur HVI long
pour respecter la distance de séparation par rapport aux pièces conductrices
selon DIN EN 62305 (VDE 0185-305-3).
Les tubes support sont dimensionnés selon
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pour une vitesse de vent en rafales max. de 185 km/h.

Tige isolante en matière plastique à renfort de verre PRV
Facteur de matériel km = 0,7
Couleur gris clair, résistante aux UV, en 1 pièce
en combinaison avec une pointe de capture Ø22/16/10 mm longueur 2500 mm en INOX
Matériau - pointe de capture: INOX
Longueur - pointe de capture: 2500 mm
Matériau - tube support: PRV / INOX
Longueur - tube support: 4700 mm
Longueur de transport: 4700 mm
Diamètre Ø extérieur: 50 mm
Longueur - isolant: 1535 mm
Longueur libre max. avec pointe de capture (montage mural): 5500 mm
Vitesse du vent en rafales max.: (longueur libre max. 5500 mm, 1x HVI intérieur) 185 km/h
Vitesse du vent en rafales max. : (longueur libre max. 5500 mm, 1x HVI extérieur) 149 km/h
Vitesse du vent en rafales max. : (longueur libre max. 5500 mm, 4x HVI extérieur) 137 km/h
Normes: IEC/TS 62561-8

produit : DEHN
Type: SR D50 4700 FS22 2500 IP HVI GFK V2A
Référence: 105317
ou équivalent

Technische Daten

Matériau - pointe de capture	INOX
Longueur - pointe de capture	2500 mm
Matériau - tube support	PRV / INOX
Longueur - tube support	4700 mm
Longueur de transport	4700 mm
Diamètre Ø extérieur	50 mm
Longueur - isolant	1535 mm
Longueur libre max. avec pointe de capture (montage mural)	5500 mm
Normes	IEC/TS 62561-8

Matériau - pointe de capture	INOX
Longueur - pointe de capture	2500 mm
Matériau - tube support	PRV / INOX
Longueur - tube support	4700 mm
Longueur de transport	4700 mm
Diamètre Ø extérieur	50 mm
Longueur - isolant	1535 mm
Epaisseur - mur	3 mm
Facteur de matériel km	0,7
Plage de température permanent	-50 °C ... +100 °C
Version	résistante aux UV
Douille	60 x 5 mm
Longueur libre max. avec pointe de capture (montage mural)	5500 mm
Vitesse du vent en rafales max.	(longueur libre max. 5500 mm, 1x HVI intérieur) 185 km/h
Vitesse du vent en rafales max.	(longueur libre max. 5500 mm, 1x HVI extérieur) 149 km/h
Vitesse du vent en rafales max.	(longueur libre max. 5500 mm, 4x HVI extérieur) 137 km/h
Force de traction pour une longueur de 500 mm	200 N (tube support isolant selon 62561-8)
Force de flexion pour une longueur de 500 mm	200 N (tube support isolant selon 62561-8)
Normes	IEC/TS 62561-8

Artikel 105317 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105317 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105325 SR D50 3200 FS1000 IP SA HVI GFK AL

GTIN 4013364157828, Zolltarifnr. (EU): 85389099, Bruttogewicht: 5.42 kg, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Tube support HVI long PRV/Al, avec sortie latérale
Support avec terminaison placée à l'intérieur et élément à ressort EB
pour maintenir la distance de séparation des parties conductrices conformément à la norme NF EN 62305-3
Les tubes de support sont dimensionnés selon l'Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
Isolation renforcé en fibre de verre (PRV)
Facteur matériel km = 0,7
Couleur gris clair, stabilisé aux UV
Combiné avec pointe captrice, Ø10 mm, longueur de 1000 mm, StSt
Matériau - pointe captrice: INOX
Longueur - pointe captrice: 1000 mm
Matériau - tube support: PRV / Al
Longueur - tube support: 3200 mm
Longueur de transport: 3200 mm
Diamètre Ø extérieur: 50 mm
Longueur - isolant: 1535 mm
Normes: IEC/TS 62561-8

produit : DEHN
Type: SR D50 3200 FS1000 IP SA HVI GFK AL
Référence: 105325
ou équivalent

Zertifikate

Technische Daten

Matériau - pointe captrice	INOX
Longueur - pointe captrice	1000 mm
Matériau - tube support	PRV / Al
Longueur - tube support	3200 mm
Longueur de transport	3200 mm
Diamètre Ø extérieur	50 mm
Longueur - isolant	1535 mm
Normes	IEC/TS 62561-8

Matériau - pointe captrice	INOX
Longueur - pointe captrice	1000 mm
Matériau - tube support	PRV / Al
Longueur - tube support	3200 mm
Longueur de transport	3200 mm
Diamètre Ø extérieur	50 mm
Longueur - isolant	1535 mm
Epaisseur - mur	4 mm
Facteur de matériel km	0,7
Plage de température permanent	-50 °C ... +100 °C
Version	résistante aux UV
Douille	60 x 5 mm
Force de traction pour une longueur de 500 mm	200 N (tube support isolant selon 62561-8)
Force de flexion pour une longueur de 500 mm	200 N (tube support isolant selon 62561-8)
Normes	IEC/TS 62561-8

Artikel 105325 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105325 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105327 SR D50 4700 FS1000 IP SA HVI GFK AL

GTIN 4013364157835, Zolltarifnr. (EU): 85389099, Bruttogewicht: 8.15 kg, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Tube support HVI long PRV/Al, avec sortie latérale
Support avec terminaison placée à l'intérieur et élément à ressort EB
pour maintenir la distance de séparation des parties conductrices conformément à la norme NF EN 62305-3
Les tubes de support sont dimensionnés selon l'Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
Isolation renforcé en fibre de verre (PRV)
Facteur matériel km = 0,7
Couleur gris clair, stabilisé aux UV
Combiné avec pointe captrice, Ø10 mm, longueur de 1000 mm, INOX
Matériau - pointe captrice: INOX
Longueur - pointe captrice: 1000 mm
Matériau - tube support: PRV / Al
Longueur - tube support: 4700 mm
Longueur de transport: 4700 mm
Diamètre Ø extérieur: 50 mm
Longueur - isolant: 1535 mm
Normes: IEC/TS 62561-8

produit : DEHN
Type: SR D50 4700 FS1000 IP SA HVI GFK AL
Référence: 105327
ou équivalent

Technische Daten

Matériau - pointe captrice	INOX
Longueur - pointe captrice	1000 mm
Matériau - tube support	PRV / Al
Longueur - tube support	4700 mm
Longueur de transport	4700 mm
Diamètre Ø extérieur	50 mm
Longueur - isolant	1535 mm
Normes	IEC/TS 62561-8

Matériau - pointe captrice	INOX
Longueur - pointe captrice	1000 mm
Matériau - tube support	PRV / Al
Longueur - tube support	4700 mm
Longueur de transport	4700 mm
Diamètre Ø extérieur	50 mm
Longueur - isolant	1535 mm
Epaisseur - mur	4 mm
Facteur de matériel km	0,7
Plage de température permanent	-50 °C ... +100 °C
Version	résistante aux UV
Douille	60 x 5 mm
Force de traction pour une longueur de 500 mm	200 N (tube support isolant selon 62561-8)
Force de flexion pour une longueur de 500 mm	200 N (tube support isolant selon 62561-8)
Normes	IEC/TS 62561-8

Artikel 105327 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105327 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105336 SR D50 3200 FS1000 IP SA HVI GFK V2A

GTIN 4013364157866, Zolltarifnr. (EU): 85389099, Bruttogewicht: 9.90 kg, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Tube support HVI long PRV/INOX, avec sortie latérale
Support avec terminaison placée à l'intérieur et élément à ressort EB
pour maintenir la distance de séparation des parties conductrices conformément à la norme NF EN 62305-3
Les tubes de support sont dimensionnés selon l'Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
Isolation renforcé en fibre de verre (PRV)
Facteur matériel km = 0,7
Couleur gris clair, stabilisé aux UV
Combiné avec pointe captrice, Ø10 mm, longueur de 1000 mm, INOX
Matériau - pointe captrice: INOX
Longueur - pointe captrice: 1000 mm
Matériau - tube support: PRV / INOX
Longueur - tube support: 3200 mm
Longueur de transport: 3200 mm
Diamètre Ø extérieur: 50 mm
Longueur - isolant: 1535 mm
Normes: IEC/TS 62561-8

produit : DEHN
Type: SR D50 3200 FS1000 IP SA HVI GFK V2A
Référence: 105336
ou équivalent

Technische Daten

Matériau - pointe captrice	INOX
Longueur - pointe captrice	1000 mm
Matériau - tube support	PRV / INOX
Longueur - tube support	3200 mm
Longueur de transport	3200 mm
Diamètre Ø extérieur	50 mm
Longueur - isolant	1535 mm
Normes	IEC/TS 62561-8

Matériau - pointe captrice	INOX
Longueur - pointe captrice	1000 mm
Matériau - tube support	PRV / INOX
Longueur - tube support	3200 mm
Longueur de transport	3200 mm
Diamètre Ø extérieur	50 mm
Longueur - isolant	1535 mm
Epaisseur - mur	3 mm
Facteur de matériel km	0,7
Plage de température permanent	-50 °C ... +100 °C
Version	résistante aux UV
Douille	60 x 5 mm
Force de traction pour une longueur de 500 mm	200 N (tube support isolant selon 62561-8)
Force de flexion pour une longueur de 500 mm	200 N (tube support isolant selon 62561-8)
Normes	IEC/TS 62561-8

Artikel 105336 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105336 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105338 SR D50 4700 FS1000 IP SA HVI GFK V2A

GTIN 4013364157873, Zolltarifnr. (EU): 85389099, Bruttogewicht: 15.13 kg, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Tube support HVI long PRV/INOX, avec sortie latérale
Support avec terminaison placée à l'intérieur et élément à ressort EB
pour maintenir la distance de séparation des parties conductrices conformément à la norme NF EN 62305-3
Les tubes de support sont dimensionnés selon l'Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
Isolation renforcé en fibre de verre (PRV)
Facteur matériel km = 0,7
Couleur gris clair, stabilisé aux UV
Combiné avec pointe captrice, Ø10 mm, longueur de 1000 mm, INOX
Matériau - pointe captrice: INOX
Longueur - pointe captrice: 1000 mm
Matériau - tube support: PRV / INOX
Longueur - tube support: 4700 mm
Longueur de transport: 4700 mm
Diamètre Ø extérieur: 50 mm
Longueur - isolant: 1535 mm
Normes: IEC/TS 62561-8

produit : DEHN
Type: SR D50 4700 FS1000 IP SA HVI GFK V2A
Référence: 105338
ou équivalent

Zertifikate

Technische Daten

Matériau - pointe captrice	INOX
Longueur - pointe captrice	1000 mm
Matériau - tube support	PRV / INOX
Longueur - tube support	4700 mm
Longueur de transport	4700 mm
Diamètre Ø extérieur	50 mm
Longueur - isolant	1535 mm
Normes	IEC/TS 62561-8

Matériau - pointe captrice	INOX
Longueur - pointe captrice	1000 mm
Matériau - tube support	PRV / INOX
Longueur - tube support	4700 mm
Longueur de transport	4700 mm
Diamètre Ø extérieur	50 mm
Longueur - isolant	1535 mm
Epaisseur - mur	3 mm
Facteur de matériel km	0,7
Plage de température permanent	-50 °C ... +100 °C
Version	résistante aux UV
Douille	60 x 5 mm
Force de traction pour une longueur de 500 mm	200 N (tube support isolant selon 62561-8)
Force de flexion pour une longueur de 500 mm	200 N (tube support isolant selon 62561-8)
Normes	IEC/TS 62561-8

Artikel 105338 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105338 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105326 SR D50 3200 FS2500 IP SA HVI GFK AL

GTIN 4013364157842, Zolltarifnr. (EU): 85389099, Bruttogewicht: 5.82 kg, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Tube support HVI long PRV/Al, avec sortie latérale
Support avec terminaison placée à l'intérieur et élément à ressort EB
pour maintenir la distance de séparation des parties conductrices conformément à la norme NF EN 62305-3
Les tubes de support sont dimensionnés selon l'Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
Isolation renforcé en fibre de verre (PRV)
Facteur matériel km = 0,7
Couleur gris clair, stabilisé aux UV
Combiné avec pointe de capture, Ø22/16/10 mm, longueur de 2500 mm, Al
Matériau - pointe de capture: Al
Longueur - pointe de capture: 2500 mm
Matériau - tube support: PRV / Al
Longueur - tube support: 3200 mm
Longueur de transport: 3200 mm
Diamètre Ø extérieur: 50 mm
Longueur - isolant: 1535 mm
Normes: IEC/TS 62561-8

produit : DEHN
Type: SR D50 3200 FS2500 IP SA HVI GFK AL
Référence: 105326
ou équivalent

Technische Daten

Matériau - pointe de capture	Al
Longueur - pointe de capture	2500 mm
Matériau - tube support	PRV / Al
Longueur - tube support	3200 mm
Longueur de transport	3200 mm
Diamètre Ø extérieur	50 mm
Longueur - isolant	1535 mm
Normes	IEC/TS 62561-8

Matériau - pointe de capture	Al
Longueur - pointe de capture	2500 mm
Matériau - tube support	PRV / Al
Longueur - tube support	3200 mm
Longueur de transport	3200 mm
Diamètre Ø extérieur	50 mm
Longueur - isolant	1535 mm
Epaisseur - mur	4 mm
Facteur de matériel km	0,7
Plage de température permanent	-50 °C ... +100 °C
Version	résistante aux UV
Douille	60 x 5 mm
Force de traction pour une longueur de 500 mm	200 N (tube support isolant selon 62561-8)
Force de flexion pour une longueur de 500 mm	200 N (tube support isolant selon 62561-8)
Normes	IEC/TS 62561-8

Artikel 105326 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105326 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105328 SR D50 4700 FS2500 IP SA HVI GFK AL

GTIN 4013364157859, Zolltarifnr. (EU): 85389099, Bruttogewicht: 8.34 kg, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Tube support HVI long PRV/Al, avec sortie latérale
Support avec terminaison placée à l'intérieur et élément à ressort EB
pour maintenir la distance de séparation des parties conductrices conformément à la norme NF EN 62305-3
Les tubes de support sont dimensionnés selon l'Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
Isolation renforcé en fibre de verre (PRV)
Facteur matériel km = 0,7
Couleur gris clair, stabilisé aux UV
Combiné avec pointe de capture, Ø22/16/10 mm, longueur de 2500 mm, Al
Matériau - pointe de capture: Al
Longueur - pointe de capture: 2500 mm
Matériau - tube support: PRV / Al
Longueur - tube support: 4700 mm
Longueur de transport: 4700 mm
Diamètre Ø extérieur: 50 mm
Longueur - isolant: 1535 mm
Normes: IEC/TS 62561-8

produit : DEHN
Type: SR D50 4700 FS2500 IP SA HVI GFK AL
Référence: 105328
ou équivalent

Technische Daten

Matériau - pointe de capture	Al
Longueur - pointe de capture	2500 mm
Matériau - tube support	PRV / Al
Longueur - tube support	4700 mm
Longueur de transport	4700 mm
Diamètre Ø extérieur	50 mm
Longueur - isolant	1535 mm
Normes	IEC/TS 62561-8

Matériau - pointe de capture	Al
Longueur - pointe de capture	2500 mm
Matériau - tube support	PRV / Al
Longueur - tube support	4700 mm
Longueur de transport	4700 mm
Diamètre Ø extérieur	50 mm
Longueur - isolant	1535 mm
Epaisseur - mur	4 mm
Facteur de matériel km	0,7
Plage de température permanent	-50 °C ... +100 °C
Version	résistante aux UV
Douille	60 x 5 mm
Force de traction pour une longueur de 500 mm	200 N (tube support isolant selon 62561-8)
Force de flexion pour une longueur de 500 mm	200 N (tube support isolant selon 62561-8)
Normes	IEC/TS 62561-8

Artikel 105328 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105328 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105337 SR D50 3200 FS2500 IP SA HVI GFK V2A

GTIN 4013364157880, Zolltarifnr. (EU): 85389099, Bruttogewicht: 11.64 kg, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Tube support HVI long PRV/INOX, avec sortie latérale
Support avec terminaison placée à l'intérieur et élément à ressort EB
pour maintenir la distance de séparation des parties conductrices conformément à la norme NF EN 62305-3
Les tubes de support sont dimensionnés selon l'Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
Isolation renforcé en fibre de verre (PRV)
Facteur matériel km = 0,7
Couleur gris clair, stabilisé aux UV
Combiné avec pointe de capture, Ø22/16/10 mm, longueur de 2500 mm, INOX
Matériau - pointe de capture: INOX
Longueur - pointe de capture: 2500 mm
Matériau - tube support: PRV / INOX
Longueur - tube support: 3200 mm
Longueur de transport: 3200 mm
Diamètre Ø extérieur: 50 mm
Longueur - isolant: 1535 mm
Normes: IEC/TS 62561-8

produit : DEHN
Type: SR D50 3200 FS2500 IP SA HVI GFK V2A
Référence: 105337
ou équivalent

Zertifikate

Technische Daten

Matériau - pointe de capture	INOX
Longueur - pointe de capture	2500 mm
Matériau - tube support	PRV / INOX
Longueur - tube support	3200 mm
Longueur de transport	3200 mm
Diamètre Ø extérieur	50 mm
Longueur - isolant	1535 mm
Normes	IEC/TS 62561-8

Matériau - pointe de capture	INOX
Longueur - pointe de capture	2500 mm
Matériau - tube support	PRV / INOX
Longueur - tube support	3200 mm
Longueur de transport	3200 mm
Diamètre Ø extérieur	50 mm
Longueur - isolant	1535 mm
Epaisseur - mur	3 mm
Facteur de matériel km	0,7
Plage de température permanent	-50 °C ... +100 °C
Version	résistante aux UV
Douille	60 x 5 mm
Force de traction pour une longueur de 500 mm	200 N (tube support isolant selon 62561-8)
Force de flexion pour une longueur de 500 mm	200 N (tube support isolant selon 62561-8)
Normes	IEC/TS 62561-8

Artikel 105337 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105337 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105339 SR D50 4700 FS2500 IP SA HVI GFK V2A

GTIN 4013364157897, Zolltarifnr. (EU): 85389099, Bruttogewicht: 16.90 kg, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Tube support HVI long PRV/INOX, avec sortie latérale
Support avec terminaison placée à l'intérieur et élément à ressort EB
pour maintenir la distance de séparation des parties conductrices conformément à la norme NF EN 62305-3
Les tubes de support sont dimensionnés selon l'Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
Isolation renforcé en fibre de verre (PRV)
Facteur matériel km = 0,7
Couleur gris clair, stabilisé aux UV
Combiné avec pointe de capture, Ø22/16/10 mm, longueur de 2500 mm, INOX
Matériau - pointe de capture: INOX
Longueur - pointe de capture: 2500 mm
Matériau - tube support: PRV / INOX
Longueur - tube support: 4700 mm
Longueur de transport: 4700 mm
Diamètre Ø extérieur: 50 mm
Longueur - isolant: 1535 mm
Normes: IEC/TS 62561-8

produit : DEHN
Type: SR D50 4700 FS2500 IP SA HVI GFK V2A
Référence: 105339
ou équivalent

Technische Daten

Matériau - pointe de capture	INOX
Longueur - pointe de capture	2500 mm
Matériau - tube support	PRV / INOX
Longueur - tube support	4700 mm
Longueur de transport	4700 mm
Diamètre Ø extérieur	50 mm
Longueur - isolant	1535 mm
Normes	IEC/TS 62561-8

Matériau - pointe de capture	INOX
Longueur - pointe de capture	2500 mm
Matériau - tube support	PRV / INOX
Longueur - tube support	4700 mm
Longueur de transport	4700 mm
Diamètre Ø extérieur	50 mm
Longueur - isolant	1535 mm
Epaisseur - mur	3 mm
Facteur de matériel km	0,7
Plage de température permanent	-50 °C ... +100 °C
Version	résistante aux UV
Douille	60 x 5 mm
Force de traction pour une longueur de 500 mm	200 N (tube support isolant selon 62561-8)
Force de flexion pour une longueur de 500 mm	200 N (tube support isolant selon 62561-8)
Normes	IEC/TS 62561-8

Artikel 105339 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105339 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Tubes support pour conducteur HVI long

Avec pointe captrice

Art.-Nr. 105330 SR D50 3200 FSP1000 IP HVI GFK AL

Sie müssen angemeldet sein um 105330.stp herunterzuladen.

Sie müssen angemeldet sein um 105330.igs herunterzuladen.

Sie müssen angemeldet sein um 105330.jt herunterzuladen.

Sie müssen angemeldet sein um 105330.dwg herunterzuladen.

Sie müssen angemeldet sein um 105330m_D.dxf herunterzuladen.

Artikel 105330 wurde zum Merkzettel hinzugefügt.

Artikel 105330 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 105332 SR D50 4700 FSP1000 IP HVI GFK AL

Sie müssen angemeldet sein um 105332.stp herunterzuladen.

Sie müssen angemeldet sein um 105332.igs herunterzuladen.

Sie müssen angemeldet sein um 105332.jt herunterzuladen.

Sie müssen angemeldet sein um 105332.dwg herunterzuladen.

Sie müssen angemeldet sein um 105332m_D.dxf herunterzuladen.

Artikel 105332 wurde zum Merkzettel hinzugefügt.

Artikel 105332 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 105314 SR D50 3200 FSP1000 IP HVI GFK V2A

Sie müssen angemeldet sein um 105330.stp herunterzuladen.

Sie müssen angemeldet sein um 105330.igs herunterzuladen.

Sie müssen angemeldet sein um 105330.jt herunterzuladen.

Sie müssen angemeldet sein um 105330.dwg herunterzuladen.

Sie müssen angemeldet sein um 105330m_D.dxf herunterzuladen.

Artikel 105314 wurde zum Merkzettel hinzugefügt.

Artikel 105314 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 105316 SR D50 4700 FSP1000 IP HVI GFK V2A

Sie müssen angemeldet sein um 105332.stp herunterzuladen.

Sie müssen angemeldet sein um 105332.igs herunterzuladen.

Sie müssen angemeldet sein um 105332.jt herunterzuladen.

Sie müssen angemeldet sein um 105332.dwg herunterzuladen.

Sie müssen angemeldet sein um 105332m_D.dxf herunterzuladen.

Artikel 105316 wurde zum Merkzettel hinzugefügt.

Artikel 105316 wurde zum Warenkorb hinzugefügt.

Avec pointe de capture

Art.-Nr. 105331 SR D50 3200 FS22 2500 IP HVI GFK AL

Sie müssen angemeldet sein um 105331.stp herunterzuladen.

Sie müssen angemeldet sein um 105331.igs herunterzuladen.

Sie müssen angemeldet sein um 105331.jt herunterzuladen.

Sie müssen angemeldet sein um 105331.dwg herunterzuladen.

Sie müssen angemeldet sein um 105331m_D.dxf herunterzuladen.

Artikel 105331 wurde zum Merkzettel hinzugefügt.

Artikel 105331 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 105333 SR D50 4700 FS22 2500 IP HVI GFK AL

Sie müssen angemeldet sein um 105333.stp herunterzuladen.

Sie müssen angemeldet sein um 105333.igs herunterzuladen.

Sie müssen angemeldet sein um 105333.jt herunterzuladen.

Sie müssen angemeldet sein um 105333.dwg herunterzuladen.

Sie müssen angemeldet sein um 105333m_D.dxf herunterzuladen.

Artikel 105333 wurde zum Merkzettel hinzugefügt.

Artikel 105333 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 105315 SR D50 3200 FS22 2500 IP HVI GFK V2A

Sie müssen angemeldet sein um 105331.stp herunterzuladen.

Sie müssen angemeldet sein um 105331.igs herunterzuladen.

Sie müssen angemeldet sein um 105331.jt herunterzuladen.

Sie müssen angemeldet sein um 105331.dwg herunterzuladen.

Sie müssen angemeldet sein um 105331m_D.dxf herunterzuladen.

Artikel 105315 wurde zum Merkzettel hinzugefügt.

Artikel 105315 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 105317 SR D50 4700 FS22 2500 IP HVI GFK V2A

Sie müssen angemeldet sein um 105333.stp herunterzuladen.

Sie müssen angemeldet sein um 105333.igs herunterzuladen.

Sie müssen angemeldet sein um 105333.jt herunterzuladen.

Sie müssen angemeldet sein um 105333.dwg herunterzuladen.

Sie müssen angemeldet sein um 105333m_D.dxf herunterzuladen.

Artikel 105317 wurde zum Merkzettel hinzugefügt.

Artikel 105317 wurde zum Warenkorb hinzugefügt.

Avec pointe captrice et sortie latérale

Art.-Nr. 105325 SR D50 3200 FS1000 IP SA HVI GFK AL

Sie müssen angemeldet sein um 105325.stp herunterzuladen.

Sie müssen angemeldet sein um 105325.igs herunterzuladen.

Sie müssen angemeldet sein um 105325.jt herunterzuladen.

Sie müssen angemeldet sein um 105325.dwg herunterzuladen.

Sie müssen angemeldet sein um 105325m_D.dxf herunterzuladen.

Artikel 105325 wurde zum Merkzettel hinzugefügt.

Artikel 105325 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 105327 SR D50 4700 FS1000 IP SA HVI GFK AL

Sie müssen angemeldet sein um 105327.stp herunterzuladen.

Sie müssen angemeldet sein um 105327.igs herunterzuladen.

Sie müssen angemeldet sein um 105327.jt herunterzuladen.
