Mise à la terre d’antenne – Technique de communication

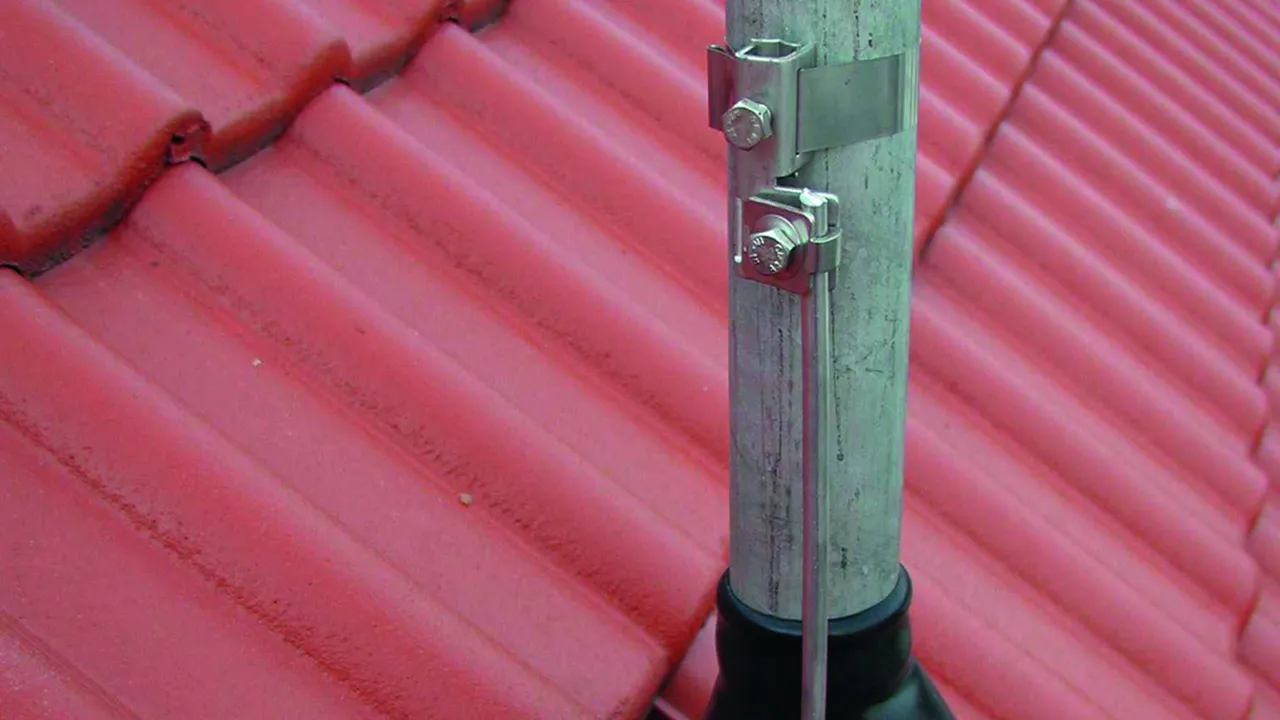

Pince à bande pour la liaison équipotentielle à la foudre des tuyaux (par exemple, colonnes d’antenne) selon DIN EN 62305-3 (VDE 0185-305-3).

Avec sangle réglable en continu, convient aux connexions à 1 ou 2 fils et au câblage traversant.

Pinces d'antenne complètes

Connexion pour:
1 conducteur Rd Ø10 mm ou 1-2 conducteurs Rd Ø6-8 mm ou 4-50 mm2 (simple / multifilaire).

2 Produkte

Art.-Nr. 540103 BRS 16.89 AK1X10 2X6.8 V2A

GTIN 4013364101302, Zolltarifnr. (EU): 85359000, Bruttogewicht: 119.71 g, VPE: 10.00 pièce(s)

Vorgänger

Abbildungen

Weitere Information

  • CAD-Daten
    • 540103.stp

      Sie müssen angemeldet sein um 540103.stp herunterzuladen.

      Login
    • 540103.igs

      Sie müssen angemeldet sein um 540103.igs herunterzuladen.

      Login
    • 540103.jt

      Sie müssen angemeldet sein um 540103.jt herunterzuladen.

      Login
    • 540103.dwg

      Sie müssen angemeldet sein um 540103.dwg herunterzuladen.

      Login
    • 540100m_D.dxf

      Sie müssen angemeldet sein um 540100m_D.dxf herunterzuladen.

      Login
Pince à bande d'antenne NIRO (27-89mm)
Pinces de bande d'antenne pour connexion de transport de courant de foudre
z. B. des bornes-fontaines d'antenne et pour le
Protection contre la foudre équipotentielle
selon DIN EN 62305-3 (VDE 0185-305-3)
Avec sangle réglable en continu, pour 1 ou 2
Connexions du conducteur et câblage traversant
pour le raccordement: 1 conducteur Rd 10 mm,
1 ou 2 conducteurs Rd 6-8 mm ou 4-50 mm2
Matériau: INOX
Plage de serrage - tube Ø: 16-89 mm (3/8-3'')
Vis: M8 x 20 mm
Matériau - vis: INOX
Dimensions - bande: 330 x 25 x 0,3 mm
Normes: NF EN 62561-1

produit : DEHN
Type: BRS 16.89 AK1X10 2X6.8 V2A
Référence: 540103
ou équivalent

Zertifikate



Technische Daten

Matériau INOX
Plage de serrage - tube Ø 16-89 mm (3/8-3'')
Vis di M8 x 20 mm
Matériau - vis INOX
Dimensions - bande (l1 x l x p) 330 x 25 x 0,3 mm
Normes NF EN 62561-1
*) Pour l’affectation exacte, voir le certificat de contrôle.

Artikel 540103 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 540103 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 540100 BRS 16.168 AK1X10 2X6.8 V2A

GTIN 4013364094109, Zolltarifnr. (EU): 85359000, Bruttogewicht: 133.00 g, VPE: 10.00 pièce(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 540100.stp

      Sie müssen angemeldet sein um 540100.stp herunterzuladen.

      Login
    • 540100.igs

      Sie müssen angemeldet sein um 540100.igs herunterzuladen.

      Login
    • 540100.jt

      Sie müssen angemeldet sein um 540100.jt herunterzuladen.

      Login
    • 540100.dwg

      Sie müssen angemeldet sein um 540100.dwg herunterzuladen.

      Login
    • 540100m_D.dxf

      Sie müssen angemeldet sein um 540100m_D.dxf herunterzuladen.

      Login

Matériau: INOX
Plage de serrage - tube Ø: 16-168 mm (3/8-6'')
Vis: M8 x 20 mm
Matériau - vis: INOX
Dimensions - bande: 570 x 25 x 0,3 mm
Normes: NF EN 62561-1

produit : DEHN
Type: BRS 16.168 AK1X10 2X6.8 V2A
Référence: 540100
ou équivalent

Zertifikate



Technische Daten

Matériau INOX
Plage de serrage - tube Ø 16-168 mm (3/8-6'')
Vis di M8 x 20 mm
Matériau - vis INOX
Dimensions - bande (l1 x l x p) 570 x 25 x 0,3 mm
Normes NF EN 62561-1
*) Pour l’affectation exacte, voir le certificat de contrôle.

Artikel 540100 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 540100 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Tête de serrage séparément

Pour une combinaison avec une sangle de tension sans fin (réf. 540 901).
Connexion pour: 1 conducteur Rd Ø10 mm ou 1-2 conducteurs Rd Ø6-8 mm ou 4-50 mm2 (simple / multifilaire).

1 Produkt

Art.-Nr. 540110 SPK 25 BRS AK1X10 2X6.8 V2A

GTIN 4013364094116, Zolltarifnr. (EU): 85359000, Bruttogewicht: 100.00 g, VPE: 50.00 pièce(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 540110.stp

      Sie müssen angemeldet sein um 540110.stp herunterzuladen.

      Login
    • 540110.igs

      Sie müssen angemeldet sein um 540110.igs herunterzuladen.

      Login
    • 540110.jt

      Sie müssen angemeldet sein um 540110.jt herunterzuladen.

      Login
    • 540110.dwg

      Sie müssen angemeldet sein um 540110.dwg herunterzuladen.

      Login
    • 540110m_D.dxf

      Sie müssen angemeldet sein um 540110m_D.dxf herunterzuladen.

      Login

Matériau: INOX
Vis: M8 x 20 mm
Matériau - vis: INOX
Normes: NF EN 62561-1

produit : DEHN
Type: SPK 25 BRS AK1X10 2X6.8 V2A
Référence: 540110
ou équivalent

Zertifikate



Technische Daten

Matériau INOX
Vis di M8 x 20 mm
Matériau - vis INOX
Normes NF EN 62561-1
*) Pour l’affectation exacte, voir le certificat de contrôle.

Artikel 540110 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 540110 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Bande de tension sans fin

Pour couper par exemple avec des cisailles.

1 Produkt

Art.-Nr. 540901 SPB 25X0.3 L100M V2A

GTIN 4013364076525, Zolltarifnr. (EU): 73269098, Bruttogewicht: 6.30 kg, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information


Matériau: INOX
Dimensions - bande: 25 x 0,3 mm

produit : DEHN
Type: SPB 25X0.3 L100M V2A
Référence: 540901
ou équivalent

Zertifikate



Technische Daten

Matériau INOX
Dimensions - bande (l x p) 25 x 0,3 mm

Artikel 540901 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 540901 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb
