ITAK Ex (i)

Unité précâblée
Protection intégrée est testée selon ATEX et FISCO
utilisation conforme pour la protection des circuits de mesures Ex(i)

ITAK EXI BXT

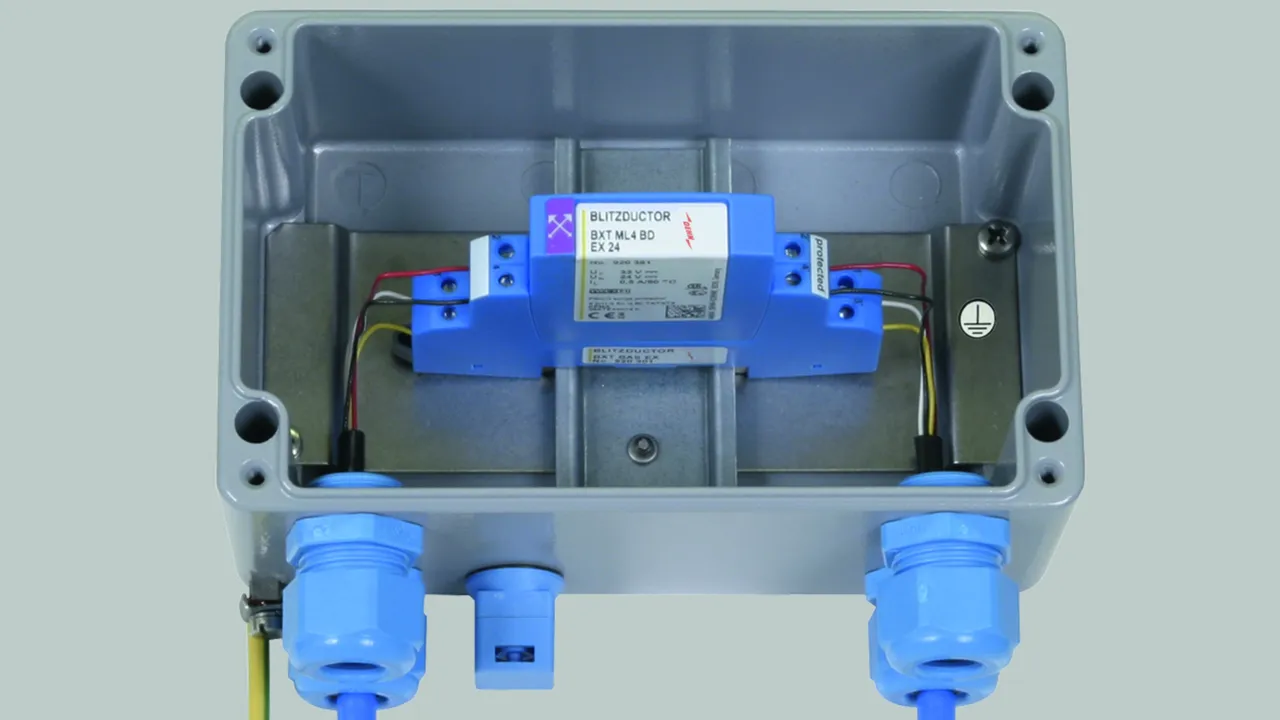

BXT ML4 BD EX 24 et BXT BAS EX complètement montés dans le coffret d’abonné pour circuits intrinséquements sûrs. Conforme aux exigences selon FISCO.

1 Produkt

Art.-Nr. 989408 ITAK EXI BXT 24

GTIN 4013364120396, Zolltarifnr. (EU): 85371098, Bruttogewicht: 1.00 kg, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

CAD-Daten

Tension d'entrée max. selon EN 60079-11: 30 V
Courant d'entrée max. selon EN 60079-11: 0,5 A
Courant nominal de décharge (8/20 µs) total: 20 kA

produit : DEHN
Type: ITAK EXI BXT 24
Référence: 989408
ou équivalent

Technische Daten

Classe SPD	T
Tension d’utilisation permanente max DC (U_C )	33 V
Courant d'entrée max. selon EN 60079-11 (I_i )	0,5 A
Courant nominal de décharge (8/20 µs) total (I_n )	20 kA
Bande passante cond-cond (f_G )	7,7 MHz
Indice de protection	IP 65
Certifications des BXT intégrés	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL

Classe SPD	T
Surveillance du parafoudre	LifeCheck
Tension nominale (U_N )	24 V
Tension d’utilisation permanente max DC (U_C )	33 V
Tension d'entrée max. selon EN 60079-11 (U_i )	30 V
Courant d'entrée max. selon EN 60079-11 (I_i )	0,5 A
Courant nominal de décharge (8/20 µs) total (I_n )	20 kA
Courant nominal de décharge (8/20 µs) par conducteur (I_n )	5 kA
Niveau de protection cond-cond avec I_n C2 (U_P )	≤ 52 V
Niveau de protection cond-terre avec I_n C2 (U_P )	≤ 1400 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 45 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 1100 V
Impédance série par conducteur	1,0 Ohm
Bande passante cond-cond (f_G )	7,7 MHz
Capacité cond-cond (C)	0,8 nF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection	IP 65
Montage sur	paroi dans zone à risque d'explosion 1,2
Raccordement d'entrée/de sortie	Passe-câble à vis M20 x 1,5
Section de raccordement rigide	0,08-4 mm²
Section de raccordement brins souples	0,08-2,5 mm²
Capacité de raccordement en équilibrage de potentiel	4 mm²
Couple de serrage (borne de raccordement)	0,4 Nm
Mise à la terre par	bornes à visser sur une paroi du boîtier
Matériau de l'enveloppe	Aluminium, couleur grise
Normes de test des BXT intégrés	CEI 61643-21/EN 61643-21
Certifications des BXT intégrés	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
