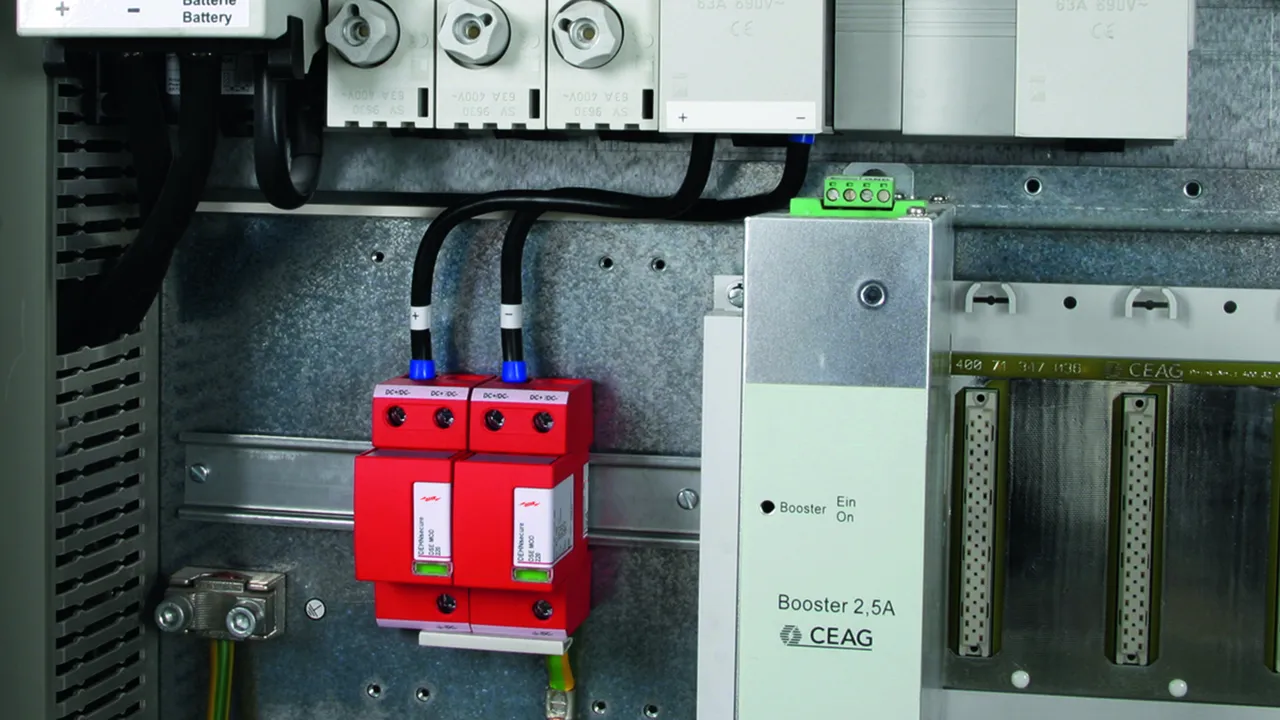

Art.-Nr. 971121 DSE M 1 60

GTIN 4013364138582, Zolltarifnr. (EU): 85363090, Bruttogewicht: 300.00 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

CAD-Daten

produit : DEHN
Type: DSE M 1 60
Référence: 971121
ou équivalent

Zertifikate

Wellenbrecher-Funktion

Während des Ableitvorgangs fließt bei funkenstreckenbasierten Typ 1-Ableitern der gesamte Strom über den Typ-1 Ableiter. Wie bei einem Wellenbrecher wird die ankommende Energie stark heruntergebrochen, was die nachgeschalteten SPDs deutlich entlastet. Alle Typ 1-Ableiter der Red/Line-Produktfamilie weisen die Wellenbrecherfunktion WBF auf.

Technische Daten

Classification du SPD selon NF EN 61643-11/...CEI 61643-11	Type 1/Classe 1
Tension max. de régime permanent DC (U_C )	60 V
Courant de choc de décharge (10/350 µs) (I_imp )	25 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Protection max. contre les surintensités	250 A gG
Certifications	UL
Caractéristiques techniques supplémentaires :	Utilisation dans des éclairages de sécurité

Classification du SPD selon NF EN 61643-11/...CEI 61643-11	Type 1/Classe 1
Tension max. de régime permanent DC (U_C )	60 V
Courant de choc de décharge (10/350 µs) (I_imp )	25 kA
Énergie spécifique (W/R)	156,25 kJ/ohm
Niveau de protection en tension (U_P )	≤ 1,5 kV
Directement coordonné avec DEHNguard	DG SE DC 60 (référence 972 110)
Temps de réponse (t_A )	≤ 100 ns
Tenue aux courts-circuits avec protection max. contre les surintensités DC (I_SCCR )	25 kA
Protection max. contre les surintensités	250 A gG
Fusible amont max. (DC+/DC- -> DC+'/DC-')	125 A gG
Température d'utilisation (câblage en parallèle) (T_UP )	-40 °C ... +80 °C
Température d'utilisation (câblage en V) (T_US )	-40 °C ... +60 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (DC+/DC-, DC+'/DC-',9/DC-) (min.)	10 mm² rigide/brins souples
Section de raccordement (DC+/DC-,9/DC-) (max.)	50 mm² multi-brins/35 mm² brins souples
Section de raccordement (DC+'/DC-') (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	2 modules, DIN 43880
Certifications	UL
Caractéristiques techniques supplémentaires :	Utilisation dans des éclairages de sécurité
– Fonctionnement possible sous tension DC et AC	non

Artikel 971121 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 971121 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 971120 DSE M 1 220

GTIN 4013364133631, Zolltarifnr. (EU): 85363090, Bruttogewicht: 268.20 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

CAD-Daten

produit : DEHN
Type: DSE M 1 220
Référence: 971120
ou équivalent

Zertifikate

Wellenbrecher-Funktion

Während des Ableitvorgangs fließt bei funkenstreckenbasierten Typ 1-Ableitern der gesamte Strom über den Typ-1 Ableiter. Wie bei einem Wellenbrecher wird die ankommende Energie stark heruntergebrochen, was die nachgeschalteten SPDs deutlich entlastet. Alle Typ 1-Ableiter der Red/Line-Produktfamilie weisen die Wellenbrecherfunktion WBF auf.

Technische Daten

Classification du SPD selon NF EN 61643-11/...CEI 61643-11	Type 1/Classe 1
Tension max. de régime permanent DC (U_C )	220 V
Courant de choc de décharge (10/350 µs) (I_imp )	25 kA
Niveau de protection en tension (U_P )	≤ 2,5 kV
Protection max. contre les surintensités	250 A gG
Caractéristiques techniques supplémentaires :	Utilisation dans des éclairages de sécurité

Classification du SPD selon NF EN 61643-11/...CEI 61643-11	Type 1/Classe 1
Tension max. de régime permanent DC (U_C )	220 V
Courant de choc de décharge (10/350 µs) (I_imp )	25 kA
Énergie spécifique (W/R)	156,25 kJ/ohm
Niveau de protection en tension (U_P )	≤ 2,5 kV
Coordonné avec DEHNguard (longueur du câble ≥ 1 m)	DG SE DC 550 (référence 972 130)
Temps de réponse (t_A )	≤ 100 ns
Tenue aux courts-circuits avec protection max. contre les surintensités DC (I_SCCR )	25 kA
Protection max. contre les surintensités	250 A gG
Fusible amont max. (DC+/DC- -> DC+'/DC-')	125 A gG
Température d'utilisation (câblage en parallèle) (T_UP )	-40 °C ... +80 °C
Température d'utilisation (câblage en V) (T_US )	-40 °C ... +60 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (DC+/DC-, DC+'/DC-',9/DC-) (min.)	10 mm² rigide/brins souples
Section de raccordement (DC+/DC-,9/DC-) (max.)	50 mm² multi-brins/35 mm² brins souples
Section de raccordement (DC+'/DC-') (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	2 modules, DIN 43880
Caractéristiques techniques supplémentaires :	Utilisation dans des éclairages de sécurité
– Fonctionnement possible sous tension DC et AC	non

Artikel 971120 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 971120 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 971122 DSE M 1 242

GTIN 4013364144477, Zolltarifnr. (EU): 85363090, Bruttogewicht: 273.70 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

CAD-Daten

produit : DEHN
Type: DSE M 1 242
Référence: 971122
ou équivalent

Zertifikate

Wellenbrecher-Funktion

Während des Ableitvorgangs fließt bei funkenstreckenbasierten Typ 1-Ableitern der gesamte Strom über den Typ-1 Ableiter. Wie bei einem Wellenbrecher wird die ankommende Energie stark heruntergebrochen, was die nachgeschalteten SPDs deutlich entlastet. Alle Typ 1-Ableiter der Red/Line-Produktfamilie weisen die Wellenbrecherfunktion WBF auf.

Technische Daten

Classification du SPD selon NF EN 61643-11/...CEI 61643-11	Type 1/Classe 1
Tension max. de régime permanent DC (U_C )	242 V
Courant de choc de décharge (10/350 µs) (I_imp )	25 kA
Niveau de protection en tension (U_P )	≤ 2,5 kV
Protection max. contre les surintensités	250 A gG
Caractéristiques techniques supplémentaires :	Utilisation dans des éclairages de sécurité
– Tension d’utilisation permanente max AC (U_C )	255 V

Classification du SPD selon NF EN 61643-11/...CEI 61643-11	Type 1/Classe 1
Tension max. de régime permanent DC (U_C )	242 V
Courant de choc de décharge (10/350 µs) (I_imp )	25 kA
Énergie spécifique (W/R)	156,25 kJ/ohm
Niveau de protection en tension (U_P )	≤ 2,5 kV
Coordonné avec DEHNguard (longueur du câble ≥ 1 m)	DG SE DC 550 (référence 972 130)
Temps de réponse (t_A )	≤ 100 ns
Tenue aux courts-circuits avec protection max. contre les surintensités DC (I_SCCR )	25 kA
Protection max. contre les surintensités	250 A gG
Fusible amont max. (DC+/DC- -> DC+'/DC-')	125 A gG
Température d'utilisation (câblage en parallèle) (T_UP )	-40 °C ... +80 °C
Température d'utilisation (câblage en V) (T_US )	-40 °C ... +60 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (DC+/DC-, DC+'/DC-',9/DC-) (min.)	10 mm² rigide/brins souples
Section de raccordement (DC+/DC-,9/DC-) (max.)	50 mm² multi-brins/35 mm² brins souples
Section de raccordement (DC+'/DC-') (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	2 modules, DIN 43880
Caractéristiques techniques supplémentaires :	Utilisation dans des éclairages de sécurité
– Fonctionnement possible sous tension DC et AC	oui
– Tension d’utilisation permanente max AC (U_C )	255 V

Artikel 971122 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 971122 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 971126 DSE M 1 60 FM

GTIN 4013364138599, Zolltarifnr. (EU): 85363090, Bruttogewicht: 304.00 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

CAD-Daten

produit : DEHN
Type: DSE M 1 60 FM
Référence: 971126
ou équivalent

Zertifikate

Wellenbrecher-Funktion

Während des Ableitvorgangs fließt bei funkenstreckenbasierten Typ 1-Ableitern der gesamte Strom über den Typ-1 Ableiter. Wie bei einem Wellenbrecher wird die ankommende Energie stark heruntergebrochen, was die nachgeschalteten SPDs deutlich entlastet. Alle Typ 1-Ableiter der Red/Line-Produktfamilie weisen die Wellenbrecherfunktion WBF auf.

Technische Daten

Classification du SPD selon NF EN 61643-11/...CEI 61643-11	Type 1/Classe 1
Tension max. de régime permanent DC (U_C )	60 V
Courant de choc de décharge (10/350 µs) (I_imp )	25 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Protection max. contre les surintensités	250 A gG
Certifications	UL
Contacts de télésignalisation/Type de contact	Inverseur
Caractéristiques techniques supplémentaires :	Utilisation dans des éclairages de sécurité

Classification du SPD selon NF EN 61643-11/...CEI 61643-11	Type 1/Classe 1
Tension max. de régime permanent DC (U_C )	60 V
Courant de choc de décharge (10/350 µs) (I_imp )	25 kA
Énergie spécifique (W/R)	156,25 kJ/ohm
Courant nominal de décharge (8/20 µs) (I_n )	25 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Directement coordonné avec DEHNguard	DG SE DC 60 FM (référence 972 115)
Temps de réponse (t_A )	≤ 100 ns
Tenue aux courts-circuits avec protection max. contre les surintensités DC (I_SCCR )	25 kA
Protection max. contre les surintensités	250 A gG
Fusible amont max. (DC+/DC- -> DC+'/DC-')	125 A gG
Température d'utilisation (câblage en parallèle) (T_UP )	-40 °C ... +80 °C
Température d'utilisation (câblage en V) (T_US )	-40 °C ... +60 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (DC+/DC-, DC+'/DC-',9/DC-) (min.)	10 mm² rigide/brins souples
Section de raccordement (DC+/DC-,9/DC-) (max.)	50 mm² multi-brins/35 mm² brins souples
Section de raccordement (DC+'/DC-') (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	2 modules, DIN 43880
Certifications	UL
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples
Caractéristiques techniques supplémentaires :	Utilisation dans des éclairages de sécurité
– Fonctionnement possible sous tension DC et AC	non

Artikel 971126 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 971126 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 971125 DSE M 1 220 FM

GTIN 4013364133648, Zolltarifnr. (EU): 85363090, Bruttogewicht: 241.90 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

CAD-Daten

produit : DEHN
Type: DSE M 1 220 FM
Référence: 971125
ou équivalent

Zertifikate

Wellenbrecher-Funktion

Während des Ableitvorgangs fließt bei funkenstreckenbasierten Typ 1-Ableitern der gesamte Strom über den Typ-1 Ableiter. Wie bei einem Wellenbrecher wird die ankommende Energie stark heruntergebrochen, was die nachgeschalteten SPDs deutlich entlastet. Alle Typ 1-Ableiter der Red/Line-Produktfamilie weisen die Wellenbrecherfunktion WBF auf.

Technische Daten

Classification du SPD selon NF EN 61643-11/...CEI 61643-11	Type 1/Classe 1
Tension max. de régime permanent DC (U_C )	220 V
Courant de choc de décharge (10/350 µs) (I_imp )	25 kA
Niveau de protection en tension (U_P )	≤ 2,5 kV
Protection max. contre les surintensités	250 A gG
Contacts de télésignalisation/Type de contact	Inverseur
Caractéristiques techniques supplémentaires :	Utilisation dans des éclairages de sécurité

Classification du SPD selon NF EN 61643-11/...CEI 61643-11	Type 1/Classe 1
Tension max. de régime permanent DC (U_C )	220 V
Courant de choc de décharge (10/350 µs) (I_imp )	25 kA
Énergie spécifique (W/R)	156,25 kJ/ohm
Niveau de protection en tension (U_P )	≤ 2,5 kV
Coordonné avec DEHNguard (longueur du câble ≥ 1 m)	DG SE DC 500 FM (référence 972 135)
Temps de réponse (t_A )	≤ 100 ns
Tenue aux courts-circuits avec protection max. contre les surintensités DC (I_SCCR )	25 kA
Protection max. contre les surintensités	250 A gG
Fusible amont max. (DC+/DC- -> DC+'/DC-')	125 A gG
Température d'utilisation (câblage en parallèle) (T_UP )	-40 °C ... +80 °C
Température d'utilisation (câblage en V) (T_US )	-40 °C ... +60 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (DC+/DC-, DC+'/DC-',9/DC-) (min.)	10 mm² rigide/brins souples
Section de raccordement (DC+/DC-,9/DC-) (max.)	50 mm² multi-brins/35 mm² brins souples
Section de raccordement (DC+'/DC-') (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	2 modules, DIN 43880
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples
Caractéristiques techniques supplémentaires :	Utilisation dans des éclairages de sécurité
– Fonctionnement possible sous tension DC et AC	non

Artikel 971125 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 971125 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 971127 DSE M 1 242 FM

GTIN 4013364144484, Zolltarifnr. (EU): 85363090, Bruttogewicht: 269.50 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

CAD-Daten

produit : DEHN
Type: DSE M 1 242 FM
Référence: 971127
ou équivalent

Zertifikate

Wellenbrecher-Funktion

Während des Ableitvorgangs fließt bei funkenstreckenbasierten Typ 1-Ableitern der gesamte Strom über den Typ-1 Ableiter. Wie bei einem Wellenbrecher wird die ankommende Energie stark heruntergebrochen, was die nachgeschalteten SPDs deutlich entlastet. Alle Typ 1-Ableiter der Red/Line-Produktfamilie weisen die Wellenbrecherfunktion WBF auf.

Technische Daten

Classification du SPD selon NF EN 61643-11/...CEI 61643-11	Type 1/Classe 1
Tension max. de régime permanent DC (U_C )	242 V
Courant de choc de décharge (10/350 µs) (I_imp )	25 kA
Niveau de protection en tension (U_P )	≤ 2,5 kV
Protection max. contre les surintensités	250 A gG
Contacts de télésignalisation/Type de contact	Inverseur
Caractéristiques techniques supplémentaires :	Utilisation dans des éclairages de sécurité
– Tension d’utilisation permanente max AC (U_C )	255 V

Classification du SPD selon NF EN 61643-11/...CEI 61643-11	Type 1/Classe 1
Tension max. de régime permanent DC (U_C )	242 V
Courant de choc de décharge (10/350 µs) (I_imp )	25 kA
Énergie spécifique (W/R)	156,25 kJ/ohm
Niveau de protection en tension (U_P )	≤ 2,5 kV
Coordonné avec DEHNguard (longueur du câble ≥ 1 m)	DG SE DC 500 FM (référence 972 135)
Temps de réponse (t_A )	≤ 100 ns
Tenue aux courts-circuits avec protection max. contre les surintensités DC (I_SCCR )	25 kA
Protection max. contre les surintensités	250 A gG
Fusible amont max. (DC+/DC- -> DC+'/DC-')	125 A gG
Température d'utilisation (câblage en parallèle) (T_UP )	-40 °C ... +80 °C
Température d'utilisation (câblage en V) (T_US )	-40 °C ... +60 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (DC+/DC-, DC+'/DC-',9/DC-) (min.)	10 mm² rigide/brins souples
Section de raccordement (DC+/DC-,9/DC-) (max.)	50 mm² multi-brins/35 mm² brins souples
Section de raccordement (DC+'/DC-') (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	2 modules, DIN 43880
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples
Caractéristiques techniques supplémentaires :	Utilisation dans des éclairages de sécurité
– Fonctionnement possible sous tension DC et AC	oui
– Tension d’utilisation permanente max AC (U_C )	255 V

Artikel 971127 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 971127 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 971221 DSE M 2P 60

GTIN 4013364138612, Zolltarifnr. (EU): 85363090, Bruttogewicht: 638.00 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

CAD-Daten

produit : DEHN
Type: DSE M 2P 60
Référence: 971221
ou équivalent

Zertifikate

Wellenbrecher-Funktion

Während des Ableitvorgangs fließt bei funkenstreckenbasierten Typ 1-Ableitern der gesamte Strom über den Typ-1 Ableiter. Wie bei einem Wellenbrecher wird die ankommende Energie stark heruntergebrochen, was die nachgeschalteten SPDs deutlich entlastet. Alle Typ 1-Ableiter der Red/Line-Produktfamilie weisen die Wellenbrecherfunktion WBF auf.

Technische Daten

Classification du SPD selon NF EN 61643-11/...CEI 61643-11	Type 1/Classe 1
Tension max. de régime permanent DC (U_C )	60 V
Courant de choc de décharge (10/350 µs) (DC+/DC- -> DC-/DC+) / (DC-/DC+ ->9) (I_imp )	25/50 kA
Niveau de protection (DC+/DC- -> DC-/DC+) / (DC-/DC+ ->9) (U_P )	≤ 1,5 kV/≤ 1,5 kV
Protection max. contre les surintensités	250 A gG
Certifications	UL

Classification du SPD selon NF EN 61643-11/...CEI 61643-11	Type 1/Classe 1
Tension max. de régime permanent DC (U_C )	60 V
Courant de choc de décharge (10/350 µs) (DC+/DC- -> DC-/DC+) / (DC-/DC+ ->9) (I_imp )	25/50 kA
Énergie spécifique (DC+/DC- -> DC-/DC+) / (DC-/DC+ ->9) (W/R)	156,25 kJ/ohm / 625,00 kJ/ohm
Directement coordonné avec DEHNguard	DG SE DC 60 (référence 972 110)
Niveau de protection (DC+/DC- -> DC-/DC+) / (DC-/DC+ ->9) (U_P )	≤ 1,5 kV/≤ 1,5 kV
Temps de réponse (t_A )	≤ 100 ns
Tenue aux courts-circuits avec protection max. contre les surintensités DC (I_SCCR )	25 kA
Protection max. contre les surintensités	250 A gG
Fusible amont max. (DC+/DC- -> DC+'/DC-')	125 A gG
Température d'utilisation (câblage en parallèle) (T_UP )	-40 °C ... +80 °C
Température d'utilisation (câblage en V) (T_US )	-40 °C ... +60 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	10 mm² rigide/brins souples
Section de raccordement (DC+/DC-, DC-/DC+,9) (max.)	50 mm² multi-brins/35 mm² brins souples
Section de raccordement (DC+´/DC-´, DC-´/DC+´) (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	4 modules, DIN 43880
Certifications	UL

Artikel 971221 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 971221 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 971226 DSE M 2P 60 FM

GTIN 4013364138629, Zolltarifnr. (EU): 85363090, Bruttogewicht: 675.00 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

CAD-Daten

produit : DEHN
Type: DSE M 2P 60 FM
Référence: 971226
ou équivalent

Zertifikate

Wellenbrecher-Funktion

Während des Ableitvorgangs fließt bei funkenstreckenbasierten Typ 1-Ableitern der gesamte Strom über den Typ-1 Ableiter. Wie bei einem Wellenbrecher wird die ankommende Energie stark heruntergebrochen, was die nachgeschalteten SPDs deutlich entlastet. Alle Typ 1-Ableiter der Red/Line-Produktfamilie weisen die Wellenbrecherfunktion WBF auf.

Technische Daten

Classification du SPD selon NF EN 61643-11/...CEI 61643-11	Type 1/Classe 1
Tension max. de régime permanent DC (U_C )	60 V
Courant de choc de décharge (10/350 µs) (DC+/DC- -> DC-/DC+) / (DC-/DC+ ->9) (I_imp )	25/50 kA
Niveau de protection (DC+/DC- -> DC-/DC+) / (DC-/DC+ ->9) (U_P )	≤ 1,5 kV/≤ 1,5 kV
Protection max. contre les surintensités	250 A gG
Certifications	UL
Contacts de télésignalisation/Type de contact	Inverseur

Classification du SPD selon NF EN 61643-11/...CEI 61643-11	Type 1/Classe 1
Tension max. de régime permanent DC (U_C )	60 V
Courant de choc de décharge (10/350 µs) (DC+/DC- -> DC-/DC+) / (DC-/DC+ ->9) (I_imp )	25/50 kA
Énergie spécifique (DC+/DC- -> DC-/DC+) / (DC-/DC+ ->9) (W/R)	156,25 kJ/ohm / 625,00 kJ/ohm
Directement coordonné avec DEHNguard	DG SE DC 60 FM (référence 972 115)
Niveau de protection (DC+/DC- -> DC-/DC+) / (DC-/DC+ ->9) (U_P )	≤ 1,5 kV/≤ 1,5 kV
Temps de réponse (t_A )	≤ 100 ns
Tenue aux courts-circuits avec protection max. contre les surintensités DC (I_SCCR )	25 kA
Protection max. contre les surintensités	250 A gG
Fusible amont max. (DC+/DC- -> DC+'/DC-')	125 A gG
Température d'utilisation (câblage en parallèle) (T_UP )	-40 °C ... +80 °C
Température d'utilisation (câblage en V) (T_US )	-40 °C ... +60 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	10 mm² rigide/brins souples
Section de raccordement (DC+/DC-, DC-/DC+,9) (max.)	50 mm² multi-brins/35 mm² brins souples
Section de raccordement (DC+´/DC-´, DC-´/DC+´) (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	4 modules, DIN 43880
Certifications	UL
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples

Artikel 971226 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 971226 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 971222 DSE NG 2P 60 FM

GTIN 4013364489523, Zolltarifnr. (EU): 85363090, Bruttogewicht: 507.00 g, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

Parafoudre coordonné DEHNsecure NG 2P 60 FM
Parafoudre coordonné bipolaire modulaire
enfichable pour applications à courant continu,
largeur 4 modules avec
contact de télésignalisation
Parafoudre type 1 selon EN 61643-11
Spécialement destiné aux circuits DC
technologie à éclateur à air adaptée
Indication de défaut
Tension continue maximale : 60 V DC
Niveau de protection : <= 1,5 kV
Courant de foudre (10/350) : 50 kA
Résistance aux courts-circuits DC : 10 kA
Coordination énergétique selon DIN EN 62305-4
Parafoudre de la gamme Red/Line

produit : DEHN
Type: DSE NG 2P 60 FM
Référence: 971222
ou équivalent

Zertifikate

Wellenbrecher-Funktion

Während des Ableitvorgangs fließt bei funkenstreckenbasierten Typ 1-Ableitern der gesamte Strom über den Typ-1 Ableiter. Wie bei einem Wellenbrecher wird die ankommende Energie stark heruntergebrochen, was die nachgeschalteten SPDs deutlich entlastet. Alle Typ 1-Ableiter der Red/Line-Produktfamilie weisen die Wellenbrecherfunktion WBF auf.

Technische Daten

Classification du SPD selon NF EN 61643-11/...CEI 61643-11	Type 1/Classe 1
Tension max. de régime permanent DC (U_C )	60 V
Courant de choc de décharge (10/350 µs) (DC+/DC- -> DC-/DC+) / (DC-/DC+ ->9) (I_imp )	25/50 kA
Niveau de protection (DC+/DC- -> DC-/DC+) / (DC-/DC+ ->9) (U_P )	≤ 1,5 kV/≤ 1,5 kV
Protection max. contre les surintensités	250 A gG
Contacts de télésignalisation/Type de contact	Inverseur

Classification du SPD selon NF EN 61643-11/...CEI 61643-11	Type 1/Classe 1
Tension max. de régime permanent DC (U_C )	60 V
Courant de choc de décharge (10/350 µs) (DC+/DC- -> DC-/DC+) / (DC-/DC+ ->9) (I_imp )	25/50 kA
Énergie spécifique (DC+/DC- -> DC-/DC+) / (DC-/DC+ ->9) (W/R)	156,25 kJ/ohm / 625,00 kJ/ohm
Niveau de protection (DC+/DC- -> DC-/DC+) / (DC-/DC+ ->9) (U_P )	≤ 1,5 kV/≤ 1,5 kV
Temps de réponse (t_A )	≤ 100 ns
Tenue aux courts-circuits avec protection max. contre les surintensités DC (I_SCCR )	25 kA
Protection max. contre les surintensités	250 A gG
Fusible amont max. (DC+/DC- -> DC+'/DC-')	100 A gG
Température d'utilisation (câblage en parallèle) (T_UP )	-40 °C ... +80 °C
Température d'utilisation (câblage en V) (T_US )	-40 °C ... +60 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	10 mm² rigide/brins souples
Section de raccordement (DC+/DC-, DC-/DC+,9) (max.)	50 mm² multi-brins/35 mm² brins souples
Section de raccordement (DC+´/DC-´, DC-´/DC+´) (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	4 modules, DIN 43880
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples

Artikel 971222 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 971222 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

DEHNsecure

DEHNsecure M 1 ...

Art.-Nr. 971121 DSE M 1 60

Sie müssen angemeldet sein um 961110.stp herunterzuladen.

Sie müssen angemeldet sein um 961110.igs herunterzuladen.

Sie müssen angemeldet sein um 961110.jt herunterzuladen.

Sie müssen angemeldet sein um 961110.dwg herunterzuladen.

Sie müssen angemeldet sein um 971120m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.971121.wspak herunterzuladen.

Sie müssen angemeldet sein um DEHN.971121.edz herunterzuladen.

Wellenbrecher-Funktion

Artikel 971121 wurde zum Merkzettel hinzugefügt.

Artikel 971121 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 971120 DSE M 1 220

Sie müssen angemeldet sein um 961110.stp herunterzuladen.

Sie müssen angemeldet sein um 961110.igs herunterzuladen.

Sie müssen angemeldet sein um 961110.jt herunterzuladen.

Sie müssen angemeldet sein um 961110.dwg herunterzuladen.

Sie müssen angemeldet sein um 971120m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.971120.wspak herunterzuladen.

Sie müssen angemeldet sein um DEHN.971120.edz herunterzuladen.

Wellenbrecher-Funktion

Artikel 971120 wurde zum Merkzettel hinzugefügt.

Artikel 971120 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 971122 DSE M 1 242

Sie müssen angemeldet sein um 961110.stp herunterzuladen.

Sie müssen angemeldet sein um 961110.igs herunterzuladen.

Sie müssen angemeldet sein um 961110.jt herunterzuladen.

Sie müssen angemeldet sein um 961110.dwg herunterzuladen.

Sie müssen angemeldet sein um 971120m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.971122.wspak herunterzuladen.

Sie müssen angemeldet sein um DEHN.971122.edz herunterzuladen.

Wellenbrecher-Funktion

Artikel 971122 wurde zum Merkzettel hinzugefügt.

Artikel 971122 wurde zum Warenkorb hinzugefügt.

DEHNsecure M 1 ... FM

Art.-Nr. 971126 DSE M 1 60 FM

Sie müssen angemeldet sein um 961115.stp herunterzuladen.

Sie müssen angemeldet sein um 961115.igs herunterzuladen.

Sie müssen angemeldet sein um 961115.jt herunterzuladen.

Sie müssen angemeldet sein um 961115.dwg herunterzuladen.

Sie müssen angemeldet sein um 971125m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.971126.wspak herunterzuladen.

Sie müssen angemeldet sein um DEHN.971126.edz herunterzuladen.

Wellenbrecher-Funktion

Artikel 971126 wurde zum Merkzettel hinzugefügt.

Artikel 971126 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 971125 DSE M 1 220 FM

Sie müssen angemeldet sein um 961115.stp herunterzuladen.

Sie müssen angemeldet sein um 961115.igs herunterzuladen.

Sie müssen angemeldet sein um 961115.jt herunterzuladen.

Sie müssen angemeldet sein um 961115.dwg herunterzuladen.

Sie müssen angemeldet sein um 971125m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.971125.wspak herunterzuladen.

Sie müssen angemeldet sein um DEHN.971125.edz herunterzuladen.

Wellenbrecher-Funktion

Artikel 971125 wurde zum Merkzettel hinzugefügt.

Artikel 971125 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 971127 DSE M 1 242 FM

Sie müssen angemeldet sein um 961115.stp herunterzuladen.

Sie müssen angemeldet sein um 961115.igs herunterzuladen.

Sie müssen angemeldet sein um 961115.jt herunterzuladen.

Sie müssen angemeldet sein um 961115.dwg herunterzuladen.

Sie müssen angemeldet sein um 971125m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.971127.wspak herunterzuladen.

Sie müssen angemeldet sein um DEHN.971127.edz herunterzuladen.

Wellenbrecher-Funktion

Artikel 971127 wurde zum Merkzettel hinzugefügt.

Artikel 971127 wurde zum Warenkorb hinzugefügt.

DEHNsecure M 2P ... (FM)

Art.-Nr. 971221 DSE M 2P 60

Sie müssen angemeldet sein um 951200.stp herunterzuladen.

Sie müssen angemeldet sein um 951200.igs herunterzuladen.

Sie müssen angemeldet sein um 951200.jt herunterzuladen.

Sie müssen angemeldet sein um 951200.dwg herunterzuladen.

Sie müssen angemeldet sein um 971221m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.971221.wspak herunterzuladen.

Sie müssen angemeldet sein um DEHN.971221.edz herunterzuladen.

Wellenbrecher-Funktion

Artikel 971221 wurde zum Merkzettel hinzugefügt.
