Modules de protection pour DEHNventil

  • Capacité d’écoulement élevée grâce à un éclateur à air performant
  • Disponibilité d’installation maximale grâce à la technologie de limitation du courant de suite RADAX-Flow

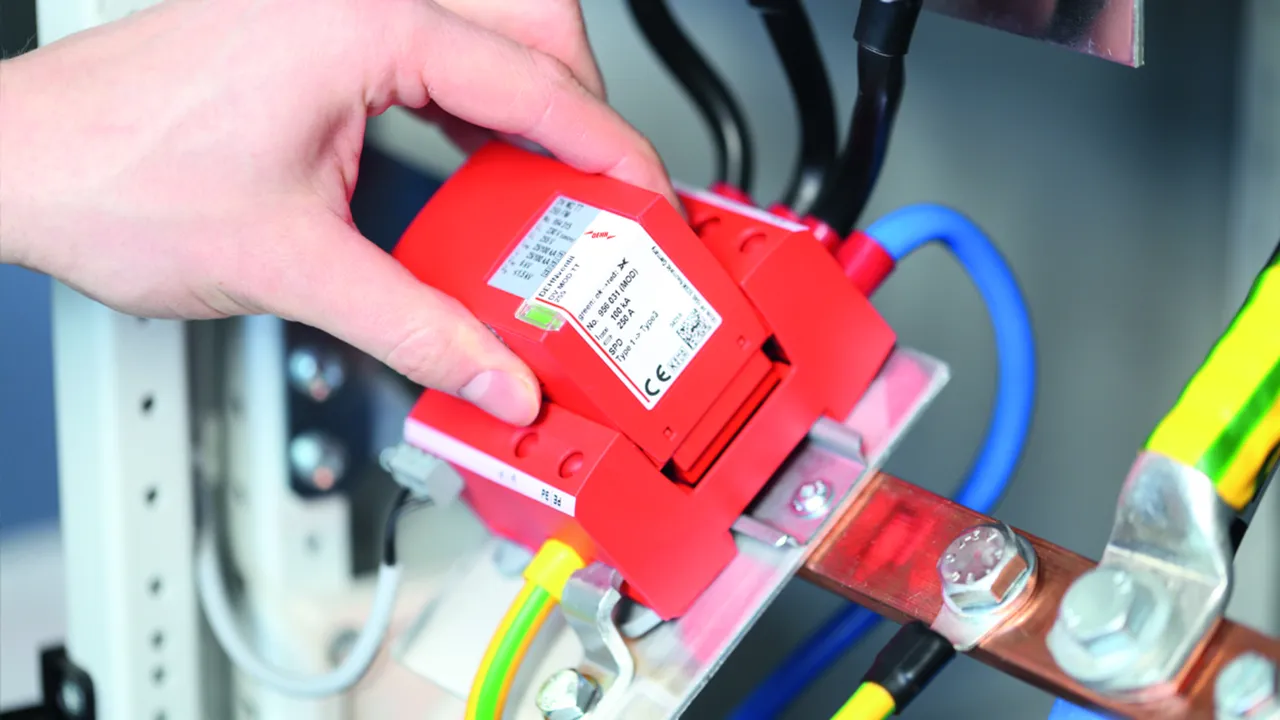

  • Remplacement simple et sans outils du module de protection grâce au système de verrouillage avec touche de verrouillage du module
  • Indication optique de fonctionnement ou de défaut grâce à un voyant mécanique vert-rouge
Dans les circuits de protection multipolaires, nous recommandons de remplacer l’ensemble des modules de protection lorsqu’un module tombe en panne.

Details

lorem ipsum

RAC Module de protection à base d'éclateur à air

Modules de protection à éclateur RAC

5 Produkte

Art.-Nr. 956030 DV MOD TNC 255

GTIN 4013364510609, Zolltarifnr. (EU): 85363090, Bruttogewicht: 269.21 g, VPE: 1.00 pièce(s)

Vorgänger

Abbildungen

Weitere Information

  • CAD-Daten
    • 954030.stp

      Sie müssen angemeldet sein um 954030.stp herunterzuladen.

      Login
    • 954030.iges

      Sie müssen angemeldet sein um 954030.iges herunterzuladen.

      Login
    • 954030.jt

      Sie müssen angemeldet sein um 954030.jt herunterzuladen.

      Login
    • 954030.dwg

      Sie müssen angemeldet sein um 954030.dwg herunterzuladen.

      Login
    • 954030m_D.dxf

      Sie müssen angemeldet sein um 954030m_D.dxf herunterzuladen.

      Login
Module de protection à éclateur DV MOD TNC 255
Module de protection réseau à éclateur pour type 1 + type 2 + type 3
Parafoudre de la gamme de produits Red/Line selon EN 61643-11
Technologie à base d’éclateurs à air RAC haute performance
Affichage de défaut par
marquage vert-rouge dans la fenêtre
Tension continue maximale : 255 V AC
Courant de foudre : 75 kA
Certifié VDE, KEMA

produit : DEHN
Type: DV MOD TNC 255
Référence: 956030
ou équivalent

Zertifikate



Rapid Arc Control

Durch die RAC-Funkenstreckentechnologie reagieren Kombi-Ableiter umgehend und schützen, aufgrund deutlich reduzierter Restenergie, zuverlässig empfindliche Endgeräte. Vorteile sind ein niedriger Schutzpegel Up und minimalste Restenergie. Überspannungen werden nach der extrem schnellen Zündung der Funkenstrecke für die Dauer des beim Ableiten auftretenden Stoßstroms sicher auf Werte unterhalb des Schutzegels Up = 1,5 kV begrenzt. Diese geringe Belastung durch die Restspannung ist sowohl bei kurzen Stoßstromimpulsen als auch bei vergleichsweise länger andauernden Blitzstrombelastungen sichergestellt – Endgeräte und Systeme werden maximal geschont. Die schnelle und zuverlässige Unterbrechung des Netzfolgestroms stellt selbst bei kleinsten Sicherungen im Hausanschlusskasten zudem sicher, dass diese nicht auslöst. Überspannungen werden somit sicher abgeleitet ohne ein Fehlauslösen an Überstromschutzorganen zu provozieren und die Versorgungssicherheit zu gefährden.

Technische Daten

Tension max. de régime permanent AC (UC ) 255 V
Courant de choc de décharge (10/350 µs) (Iimp ) 75 kA

Artikel 956030 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 956030 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 956040 DV MOD TNS 255

GTIN 4013364510593, Zolltarifnr. (EU): 85363090, Bruttogewicht: 333.70 g, VPE: 1.00 pièce(s)

Vorgänger

Abbildungen

Weitere Information

Module de protection à éclateur DV MOD TNS 255
Module de protection réseau à éclateur pour type 1 + type 2 + type 3
Parafoudre de la gamme de produits Red/Line selon EN 61643-11
Technologie à base d’éclateurs à air RAC haute performance
Affichage de défaut par
marquage vert-rouge dans la fenêtre
Tension continue maximale : 255 V AC
Courant de foudre : 100 kA
Certifié VDE, KEMA

produit : DEHN
Type: DV MOD TNS 255
Référence: 956040
ou équivalent

Zertifikate



Rapid Arc Control

Durch die RAC-Funkenstreckentechnologie reagieren Kombi-Ableiter umgehend und schützen, aufgrund deutlich reduzierter Restenergie, zuverlässig empfindliche Endgeräte. Vorteile sind ein niedriger Schutzpegel Up und minimalste Restenergie. Überspannungen werden nach der extrem schnellen Zündung der Funkenstrecke für die Dauer des beim Ableiten auftretenden Stoßstroms sicher auf Werte unterhalb des Schutzegels Up = 1,5 kV begrenzt. Diese geringe Belastung durch die Restspannung ist sowohl bei kurzen Stoßstromimpulsen als auch bei vergleichsweise länger andauernden Blitzstrombelastungen sichergestellt – Endgeräte und Systeme werden maximal geschont. Die schnelle und zuverlässige Unterbrechung des Netzfolgestroms stellt selbst bei kleinsten Sicherungen im Hausanschlusskasten zudem sicher, dass diese nicht auslöst. Überspannungen werden somit sicher abgeleitet ohne ein Fehlauslösen an Überstromschutzorganen zu provozieren und die Versorgungssicherheit zu gefährden.

Technische Daten

Tension max. de régime permanent AC (UC ) 255 V
Courant de choc de décharge (10/350 µs) (Iimp ) 100 kA

Artikel 956040 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 956040 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 956031 DV MOD TT 255

GTIN 4013364546943, Zolltarifnr. (EU): 85363090, Bruttogewicht: 346.83 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

Module de protection à éclateur DV MOD TT 255
Module de protection réseau à éclateur pour type 1 + type 2 + type 3
Parafoudre de la gamme de produits Red/Line selon EN 61643-11
Technologie à base d’éclateurs à air RAC haute performance
Affichage de défaut par
marquage vert-rouge dans la fenêtre
Tension continue maximale : 255 V AC
Courant de foudre : 100 kA
Certifié VDE, KEMA

produit : DEHN
Type: DV MOD TT 255
Référence: 956031
ou équivalent

Zertifikate



Rapid Arc Control

Durch die RAC-Funkenstreckentechnologie reagieren Kombi-Ableiter umgehend und schützen, aufgrund deutlich reduzierter Restenergie, zuverlässig empfindliche Endgeräte. Vorteile sind ein niedriger Schutzpegel Up und minimalste Restenergie. Überspannungen werden nach der extrem schnellen Zündung der Funkenstrecke für die Dauer des beim Ableiten auftretenden Stoßstroms sicher auf Werte unterhalb des Schutzegels Up = 1,5 kV begrenzt. Diese geringe Belastung durch die Restspannung ist sowohl bei kurzen Stoßstromimpulsen als auch bei vergleichsweise länger andauernden Blitzstrombelastungen sichergestellt – Endgeräte und Systeme werden maximal geschont. Die schnelle und zuverlässige Unterbrechung des Netzfolgestroms stellt selbst bei kleinsten Sicherungen im Hausanschlusskasten zudem sicher, dass diese nicht auslöst. Überspannungen werden somit sicher abgeleitet ohne ein Fehlauslösen an Überstromschutzorganen zu provozieren und die Versorgungssicherheit zu gefährden.

Technische Daten

Tension max. de régime permanent AC (UC ) 255 V
Courant de choc de décharge (10/350 µs) (Iimp ) 100 kA

Artikel 956031 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 956031 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 956020 DV MOD TN 255

GTIN 4013364510616, Zolltarifnr. (EU): 85363090, Bruttogewicht: 173.30 g, VPE: 1.00 pièce(s)

Vorgänger

Abbildungen

Weitere Information

Module de protection à éclateur DV MOD TN 255
Module de protection réseau à éclateur pour type 1 + type 2 + type 3
Parafoudre de la gamme de produits Red/Line selon EN 61643-11
Technologie à base d’éclateurs à air RAC haute performance
Affichage de défaut par
marquage vert-rouge dans la fenêtre
Tension continue maximale : 255 V AC
Courant de foudre : 50 kA
Certifié VDE, KEMA

produit : DEHN
Type: DV MOD TN 255
Référence: 956020
ou équivalent

Zertifikate



Rapid Arc Control

Durch die RAC-Funkenstreckentechnologie reagieren Kombi-Ableiter umgehend und schützen, aufgrund deutlich reduzierter Restenergie, zuverlässig empfindliche Endgeräte. Vorteile sind ein niedriger Schutzpegel Up und minimalste Restenergie. Überspannungen werden nach der extrem schnellen Zündung der Funkenstrecke für die Dauer des beim Ableiten auftretenden Stoßstroms sicher auf Werte unterhalb des Schutzegels Up = 1,5 kV begrenzt. Diese geringe Belastung durch die Restspannung ist sowohl bei kurzen Stoßstromimpulsen als auch bei vergleichsweise länger andauernden Blitzstrombelastungen sichergestellt – Endgeräte und Systeme werden maximal geschont. Die schnelle und zuverlässige Unterbrechung des Netzfolgestroms stellt selbst bei kleinsten Sicherungen im Hausanschlusskasten zudem sicher, dass diese nicht auslöst. Überspannungen werden somit sicher abgeleitet ohne ein Fehlauslösen an Überstromschutzorganen zu provozieren und die Versorgungssicherheit zu gefährden.

Technische Daten

Tension max. de régime permanent AC (UC ) 255 V
Courant de choc de décharge (10/350 µs) (Iimp ) 50 kA

Artikel 956020 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 956020 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 956011 DV MOD TT 2P 255

GTIN 4013364546950, Zolltarifnr. (EU): 85363090, Bruttogewicht: 191.83 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

Module de protection à éclateur DV MOD TT 2P 255
Module de protection réseau à éclateur pour type 1 + type 2 + type 3
Parafoudre de la gamme de produits Red/Line selon EN 61643-11
Technologie à base d’éclateurs à air RAC haute performance
Affichage de défaut par
marquage vert-rouge dans la fenêtre
Tension continue maximale : 255 V AC
Courant de foudre : 50 kAeff (prosp.)
Certifié VDE, KEMA

produit : DEHN
Type: DV MOD TT 2P 255
Référence: 956011
ou équivalent

Zertifikate



Rapid Arc Control

Durch die RAC-Funkenstreckentechnologie reagieren Kombi-Ableiter umgehend und schützen, aufgrund deutlich reduzierter Restenergie, zuverlässig empfindliche Endgeräte. Vorteile sind ein niedriger Schutzpegel Up und minimalste Restenergie. Überspannungen werden nach der extrem schnellen Zündung der Funkenstrecke für die Dauer des beim Ableiten auftretenden Stoßstroms sicher auf Werte unterhalb des Schutzegels Up = 1,5 kV begrenzt. Diese geringe Belastung durch die Restspannung ist sowohl bei kurzen Stoßstromimpulsen als auch bei vergleichsweise länger andauernden Blitzstrombelastungen sichergestellt – Endgeräte und Systeme werden maximal geschont. Die schnelle und zuverlässige Unterbrechung des Netzfolgestroms stellt selbst bei kleinsten Sicherungen im Hausanschlusskasten zudem sicher, dass diese nicht auslöst. Überspannungen werden somit sicher abgeleitet ohne ein Fehlauslösen an Überstromschutzorganen zu provozieren und die Versorgungssicherheit zu gefährden.

Technische Daten

Tension max. de régime permanent AC (UC ) 255 V
Courant de choc de décharge (10/350 µs) (Iimp ) 25 kA

Artikel 956011 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 956011 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Module de protection avec éclateur à air

Module de protection avec éclateur à air pour DEHNventil M ...

1 Produkt

Art.-Nr. 951001 DV MOD 255

GTIN 4013364108066, Zolltarifnr. (EU): 85363090, Bruttogewicht: 204.00 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

Module de protection avec éclateur à air DV MOD 255
Module de protection réseau avec éclateur à air Type 1 + Type 2
Parafoudre de la gamme de produits Red/Line selon EN 61643-11
Disponibilité d’installation maximale
grâce à la technologie de limitation du courant de suite RADAX-Flow
Affichage de défaut par
marquage vert-rouge dans la fenêtre
Tension continue maximale : 264 V AC
Courant de foudre : 25 kA

produit : DEHN
Type: DV MOD 255
Référence: 951001
ou équivalent

Zertifikate



Rapid Arc Control

Durch die RAC-Funkenstreckentechnologie reagieren Kombi-Ableiter umgehend und schützen, aufgrund deutlich reduzierter Restenergie, zuverlässig empfindliche Endgeräte. Vorteile sind ein niedriger Schutzpegel Up und minimalste Restenergie. Überspannungen werden nach der extrem schnellen Zündung der Funkenstrecke für die Dauer des beim Ableiten auftretenden Stoßstroms sicher auf Werte unterhalb des Schutzegels Up = 1,5 kV begrenzt. Diese geringe Belastung durch die Restspannung ist sowohl bei kurzen Stoßstromimpulsen als auch bei vergleichsweise länger andauernden Blitzstrombelastungen sichergestellt – Endgeräte und Systeme werden maximal geschont. Die schnelle und zuverlässige Unterbrechung des Netzfolgestroms stellt selbst bei kleinsten Sicherungen im Hausanschlusskasten zudem sicher, dass diese nicht auslöst. Überspannungen werden somit sicher abgeleitet ohne ein Fehlauslösen an Überstromschutzorganen zu provozieren und die Versorgungssicherheit zu gefährden.

Technische Daten

Tension max. de régime permanent AC (UC ) 264 V
Courant de choc de décharge (10/350 µs) (Iimp ) 25 kA

Artikel 951001 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 951001 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Module de protection avec éclateur à air N-PE

Module de protection avec éclateur à air N-PE pour DEHNventil M ... en mode de connexion ... + 1

2 Produkte

Art.-Nr. 951050 DV MOD NPE 50

GTIN 4013364108073, Zolltarifnr. (EU): 85363030, Bruttogewicht: 182.60 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information



produit : DEHN
Type: DV MOD NPE 50
Référence: 951050
ou équivalent

Zertifikate



Rapid Arc Control

Durch die RAC-Funkenstreckentechnologie reagieren Kombi-Ableiter umgehend und schützen, aufgrund deutlich reduzierter Restenergie, zuverlässig empfindliche Endgeräte. Vorteile sind ein niedriger Schutzpegel Up und minimalste Restenergie. Überspannungen werden nach der extrem schnellen Zündung der Funkenstrecke für die Dauer des beim Ableiten auftretenden Stoßstroms sicher auf Werte unterhalb des Schutzegels Up = 1,5 kV begrenzt. Diese geringe Belastung durch die Restspannung ist sowohl bei kurzen Stoßstromimpulsen als auch bei vergleichsweise länger andauernden Blitzstrombelastungen sichergestellt – Endgeräte und Systeme werden maximal geschont. Die schnelle und zuverlässige Unterbrechung des Netzfolgestroms stellt selbst bei kleinsten Sicherungen im Hausanschlusskasten zudem sicher, dass diese nicht auslöst. Überspannungen werden somit sicher abgeleitet ohne ein Fehlauslösen an Überstromschutzorganen zu provozieren und die Versorgungssicherheit zu gefährden.

Technische Daten

Tension max. de régime permanent AC (UC ) 255 V
Courant de choc de décharge (10/350 µs) (Iimp ) 50 kA

Artikel 951050 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 951050 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 951100 DV MOD NPE 100

GTIN 4013364108080, Zolltarifnr. (EU): 85363030, Bruttogewicht: 183.00 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information



produit : DEHN
Type: DV MOD NPE 100
Référence: 951100
ou équivalent

Zertifikate



Rapid Arc Control

Durch die RAC-Funkenstreckentechnologie reagieren Kombi-Ableiter umgehend und schützen, aufgrund deutlich reduzierter Restenergie, zuverlässig empfindliche Endgeräte. Vorteile sind ein niedriger Schutzpegel Up und minimalste Restenergie. Überspannungen werden nach der extrem schnellen Zündung der Funkenstrecke für die Dauer des beim Ableiten auftretenden Stoßstroms sicher auf Werte unterhalb des Schutzegels Up = 1,5 kV begrenzt. Diese geringe Belastung durch die Restspannung ist sowohl bei kurzen Stoßstromimpulsen als auch bei vergleichsweise länger andauernden Blitzstrombelastungen sichergestellt – Endgeräte und Systeme werden maximal geschont. Die schnelle und zuverlässige Unterbrechung des Netzfolgestroms stellt selbst bei kleinsten Sicherungen im Hausanschlusskasten zudem sicher, dass diese nicht auslöst. Überspannungen werden somit sicher abgeleitet ohne ein Fehlauslösen an Überstromschutzorganen zu provozieren und die Versorgungssicherheit zu gefährden.

Technische Daten

Tension max. de régime permanent AC (UC ) 255 V
Courant de choc de décharge (10/350 µs) (Iimp ) 100 kA

Artikel 951100 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 951100 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb
