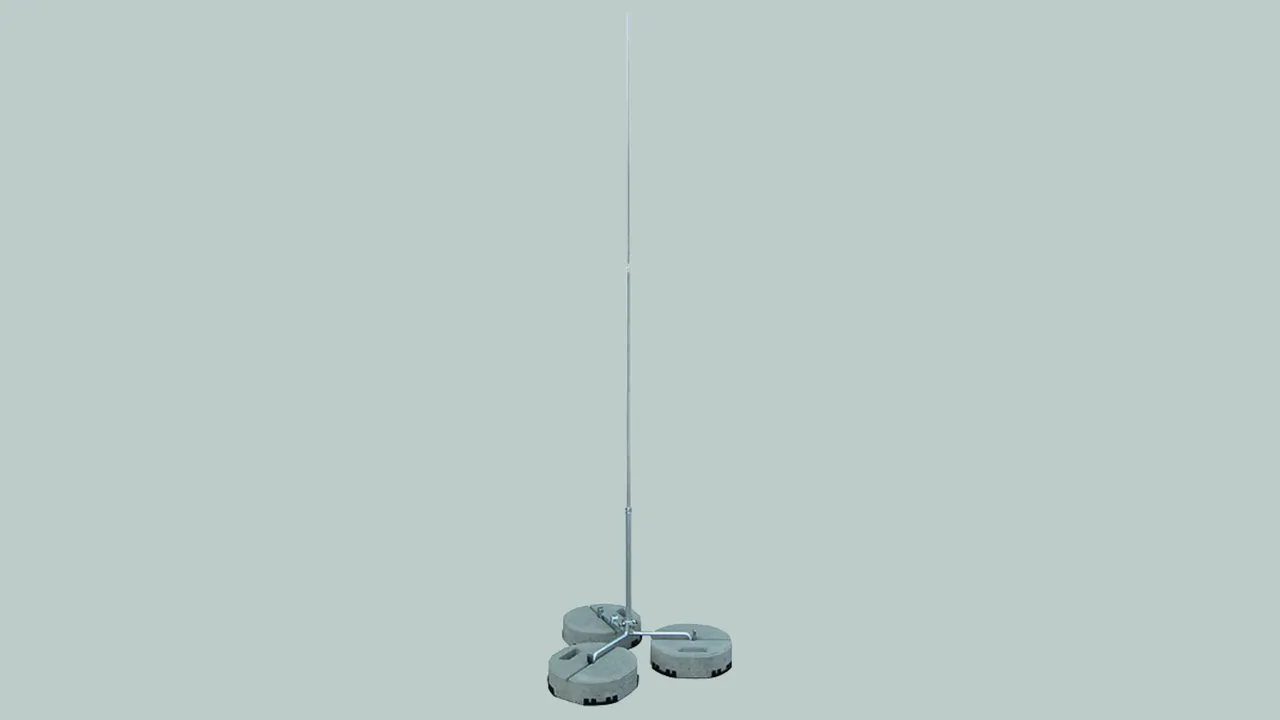

Pointes de capture autoportantes 2,5 jusqu'à 3,5 m

Pointe de capture autoportante avec trépied, pour la protection de structures, adaptation à la pente du toit de jusqu’à 10° max.

Les plots béton (réf. 102 075 ou 102 010) et les plaques de protection (réf. 102 060 ou 102 050) doivent être commandés séparément.

Éléments :
– pointe de capture avec rétrécissement Ø40 / 16 / 10 mm ou Ø22 / 16 / 10 mm
– borne de raccordement (borne à tige) pour conducteur rd 8-10 mm
– trépied pour plot béton à clavettes

Remarque : Attention aux charges autorisées sur le toit. Le cas échéant, vérifier auprès du constructeur du bâtiment.

Pour tiges de capture Ø22 mm

3 Produkte

Art.-Nr. 105525 FS 22 16 10 2500 AL DBS R320 STTZN

GTIN 4013364241985, Zolltarifnr. (EU): 85389099, Bruttogewicht: 3.40 kg, VPE: 1.00 pièce(s)

Vorgänger

Abbildungen

Weitere Information

  • CAD-Daten
    • 105525.stp

      Sie müssen angemeldet sein um 105525.stp herunterzuladen.

      Login
    • 105525.igs

      Sie müssen angemeldet sein um 105525.igs herunterzuladen.

      Login
    • 105525.jt

      Sie müssen angemeldet sein um 105525.jt herunterzuladen.

      Login
    • 105525.dwg

      Sie müssen angemeldet sein um 105525.dwg herunterzuladen.

      Login
    • 105525m_D.dxf

      Sie müssen angemeldet sein um 105525m_D.dxf herunterzuladen.

      Login
Pointe de capture libre Hauteur 2500 mm
Pointe s de capture libres avec trépied
pour protéger les toitures,
peut être adapté à la pente de toit jusqu’à 10° max.
Les pointes de capture sont dimensionnées selon
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pour
une vitesse de vent en rafales max. de 185 km/h.
Les plots béton empilables (référence 102 075 ou 102 010) et
les plaques de protection (référence 102 060 ou 102 050) doivent être commandés séparément.
Hauteur: 2500 mm
Rayon: 320 mm
Vitesse du vent/rafales - 3 plots à 8,5 kg: 137 km/h
Encombrement du trépied - 3 plots à 8,5 kg: 730 x 800 mm
Vitesse du vent/rafales - 3 plots à 17 kg: 185 km/h
Encombrement du trépied - 3 plots à 17 kg: 850 x 930 mm
Matériau - pointe de capture: Al
Matériau - trépied: St/tZn
Normes: NF EN 62561-(1+2)

produit : DEHN
Type: FS 22 16 10 2500 AL DBS R320 STTZN
Référence: 105525
ou équivalent

Zertifikate



Technische Daten

Hauteur 2500 mm
Rayon 320 mm
Vitesse du vent/rafales - 3 plots à 8,5 kg 137 km/h
Encombrement du trépied - 3 plots à 8,5 kg (longueur x largeur) 730 x 800 mm
Vitesse du vent/rafales - 3 plots à 17 kg 185 km/h
Encombrement du trépied - 3 plots à 17 kg (longueur x largeur) 850 x 930 mm
Matériau - pointe de capture Al
Matériau - trépied St/tZn
Normes NF EN 62561-(1+2)

Artikel 105525 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105525 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105530 FS 22 16 10 3000 AL DBS R320 STTZN

GTIN 4013364242029, Zolltarifnr. (EU): 85389099, Bruttogewicht: 3.80 kg, VPE: 1.00 pièce(s)

Vorgänger

Abbildungen

Weitere Information

  • CAD-Daten
    • 105530.stp

      Sie müssen angemeldet sein um 105530.stp herunterzuladen.

      Login
    • 105530.igs

      Sie müssen angemeldet sein um 105530.igs herunterzuladen.

      Login
    • 105530.jt

      Sie müssen angemeldet sein um 105530.jt herunterzuladen.

      Login
    • 105530.dwg

      Sie müssen angemeldet sein um 105530.dwg herunterzuladen.

      Login
    • 105530m_D.dxf

      Sie müssen angemeldet sein um 105530m_D.dxf herunterzuladen.

      Login
Pointe de capture libre Hauteur 3000 mm
Pointes de capture libres avec trépied
pour protéger les toitures,
peut être adapté à la pente de toit jusqu’à 10° max.
Les pointes de capture sont dimensionnées selon
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pour
une vitesse de vent en rafales max. de 168 km/h.
Les plots béton empilables (référence 102 075 ou 102 010) et
les plaques de protection (référence 102 060 ou 102 050) doivent être commandés séparément.
Hauteur: 3000 mm
Rayon: 320 mm
Vitesse du vent/rafales - 3 plots à 8,5 kg: 112 km/h
Encombrement du trépied - 3 plots à 8,5 kg: 730 x 800 mm
Vitesse du vent/rafales - 3 plots à 17 kg: 168 km/h
Encombrement du trépied - 3 plots à 17 kg: 850 x 930 mm
Matériau - pointe de capture: Al
Matériau - trépied: St/tZn
Normes: NF EN 62561-(1+2)

produit : DEHN
Type: FS 22 16 10 3000 AL DBS R320 STTZN
Référence: 105530
ou équivalent

Zertifikate



Technische Daten

Hauteur 3000 mm
Rayon 320 mm
Vitesse du vent/rafales - 3 plots à 8,5 kg 112 km/h
Encombrement du trépied - 3 plots à 8,5 kg (longueur x largeur) 730 x 800 mm
Vitesse du vent/rafales - 3 plots à 17 kg 168 km/h
Encombrement du trépied - 3 plots à 17 kg (longueur x largeur) 850 x 930 mm
Matériau - pointe de capture Al
Matériau - trépied St/tZn
Normes NF EN 62561-(1+2)

Artikel 105530 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105530 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105535 FS 22 16 10 3500 AL DBS R320 STTZN

GTIN 4013364242043, Zolltarifnr. (EU): 85389099, Bruttogewicht: 4.30 kg, VPE: 1.00 pièce(s)

Vorgänger

Abbildungen

Weitere Information

  • CAD-Daten
    • 105535.stp

      Sie müssen angemeldet sein um 105535.stp herunterzuladen.

      Login
    • 105535.igs

      Sie müssen angemeldet sein um 105535.igs herunterzuladen.

      Login
    • 105535.jt

      Sie müssen angemeldet sein um 105535.jt herunterzuladen.

      Login
    • 105535.dwg

      Sie müssen angemeldet sein um 105535.dwg herunterzuladen.

      Login
Pointe de capture libre Hauteur 3500 mm
Pointes de capture libres avec trépied
pour protéger les toitures,
peut être adapté à la pente de toit jusqu’à 10° max.
Les pointes de capture sont dimensionnées selon
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pour
une vitesse de vent en rafales max. de 135 km/h.
Les plots béton empilables (référence 102 075 ou 102 010) et
les plaques de protection (référence 102 060 ou 102 050) doivent être commandés séparément.
Hauteur: 3500 mm
Rayon: 320 mm
Vitesse du vent/rafales - 3 plots à 8,5 kg: 95 km/h
Encombrement du trépied - 3 plots à 8,5 kg: 730 x 800 mm
Vitesse du vent/rafales - 3 plots à 17 kg: 135 km/h
Encombrement du trépied - 3 plots à 17 kg: 850 x 930 mm
Matériau - pointe de capture: Al
Matériau - trépied: St/tZn
Normes: NF EN 62561-(1+2)

produit : DEHN
Type: FS 22 16 10 3500 AL DBS R320 STTZN
Référence: 105535
ou équivalent

Zertifikate



Technische Daten

Hauteur 3500 mm
Rayon 320 mm
Vitesse du vent/rafales - 3 plots à 8,5 kg 95 km/h
Encombrement du trépied - 3 plots à 8,5 kg (longueur x largeur) 730 x 800 mm
Vitesse du vent/rafales - 3 plots à 17 kg 135 km/h
Encombrement du trépied - 3 plots à 17 kg (longueur x largeur) 850 x 930 mm
Matériau - pointe de capture Al
Matériau - trépied St/tZn
Normes NF EN 62561-(1+2)

Artikel 105535 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105535 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Pour tiges de capture Ø40 mm

2 Produkte

Art.-Nr. 105531 FS D40 16 10 3000 AL DBS KB STTZN

GTIN 4013364535893, Zolltarifnr. (EU): 85389099, Bruttogewicht: 11.00 kg, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

Pointe de capture libre Hauteur 3 000 mm
Pointes de capture libres avec trépied
pour protéger les toitures,
peut être adapté à la pente de toit jusqu’à 10° max.
Les pointes de capture sont dimensionnées selon Eurocode 1
(DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Les plots béton empilables (référence 102 010) et
les plaques de protection (référence 102 050) doivent être
commandés séparément.
Hauteur : 3 000 mm
Rayon : 220 mm
Encombrement du trépied avec plot béton à 17 kg : 668 x 718 mm
Matériau - pointe de capture Alu
Matériau - trépied St/tZn
Norme : DIN EN 62561-(1+2)
Hauteur: 3000 mm
Rayon: 220 mm
Encombrement - trépied: 668 x 718 mm
Matériau - pointe de capture: Al
Matériau - trépied: St/tZn
Normes: NF EN 62561-(1+2)

produit : DEHN
Type: FS D40 16 10 3000 AL DBS KB STTZN
Référence: 105531
ou équivalent



Technische Daten

Hauteur 3000 mm
Rayon 220 mm
Encombrement - trépied (l x b) 668 x 718 mm
Matériau - pointe de capture Al
Matériau - trépied St/tZn
Normes NF EN 62561-(1+2)

Artikel 105531 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105531 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105536 FS D40 16 10 3500 AL DBS KB STTZN

GTIN 4013364535909, Zolltarifnr. (EU): 85389099, Bruttogewicht: 11.80 kg, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

Pointe de capture libre Hauteur 3 500 mm
Pointes de capture libres avec trépied
pour protéger les toitures,
peut être adapté à la pente de toit jusqu’à 10° max.
Les pointes de capture sont dimensionnées selon Eurocode 1
(DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Les plots béton empilables (référence 102 010) et
les plaques de protection (référence 102 050) doivent être
commandés séparément.
Hauteur : 3 500 mm
Rayon : 220 mm
Encombrement du trépied avec plot béton à 17 kg : 668 x 718 mm
Matériau - pointe de capture Alu
Matériau - trépied St/tZn
Norme : DIN EN 62561-(1+2)
Hauteur: 3500 mm
Rayon: 220 mm
Encombrement - trépied: 668 x 718 mm
Matériau - pointe de capture: Al
Matériau - trépied: St/tZn
Normes: NF EN 62561-(1+2)

produit : DEHN
Type: FS D40 16 10 3500 AL DBS KB STTZN
Référence: 105536
ou équivalent



Technische Daten

Hauteur 3500 mm
Rayon 220 mm
Encombrement - trépied (l x b) 668 x 718 mm
Matériau - pointe de capture Al
Matériau - trépied St/tZn
Normes NF EN 62561-(1+2)

Artikel 105536 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105536 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb
