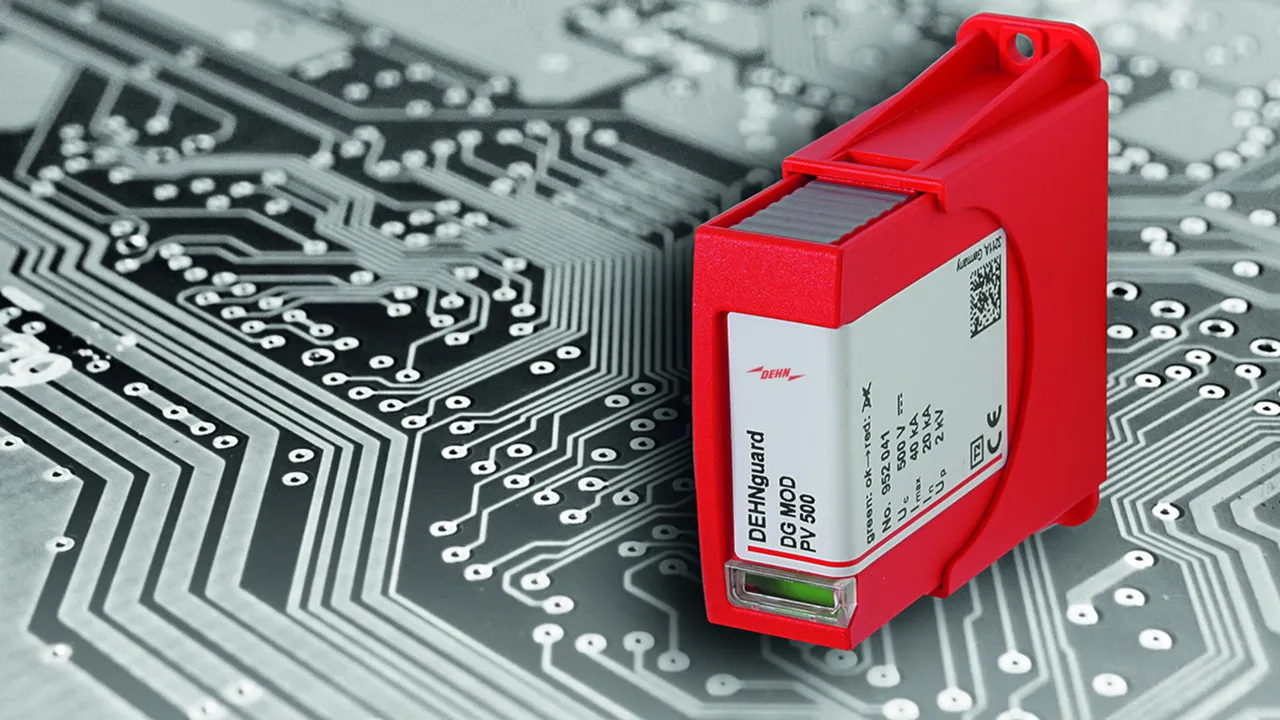

DEHNguard PCB

Socle pour modules de protection DEHNguard pour le montage et l’intégration sur des circuits imprimés
Intégration optimale d’un parafoudre type 2 dans un équipement
Utilisation simple et flexible pour tous les modes de connexion
Haute performance grâce à l’utilisation des modules de protection éprouvés DEHNguard
Module de protection et embase sont équipés d’un détrompeur mécanique afin d’éviter toute erreur lors du remplacement du module
Version sans et avec contact de télésignalisation pour dispositif de surveillance
Disponible : version satisfaisant les exigences élevées aux lignes de fuite et à la distance d'isolement dans l'air
Approprié pour d'autres modules de protection DEHNguard sur demande

DEHNguard PCB PV SCI ...

Socle unipolaire pour le montage sur des circuits imprimés, approprié pour les modules de protection DEHNguard.

3 Produkte

Art.-Nr. 952653 DG PCB PV SCI 300

GTIN 4013364150713, Zolltarifnr. (EU): 85366930, Bruttogewicht: 19.89 g, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Prise unipolaire PCB DEHNguard PV 300 SCI
Prise unipolaire pour les modules de protection DEHNguard
pour l'intégration sur les circuits
sécurité contre la confusion dans la partie inférieure et le module de protection
Montage au moyen de vis et de la soudure sur les circuits imprimés
Module de protection associé:
DG MOD PV SCI 300 (n ° 952 053)
Tension maximale continue DC (module): 500 V
Pour la fixation au moyen de vis et de la soudure sur les circuits imprimés

produit : DEHN
Type: DG PCB PV SCI 300
Référence: 952653
ou équivalent

Zertifikate

Technische Daten

Module de protection	DG MOD PV SCI 300 (réf. 952 053)
Tension max. de régime permanent DC (module)	300 V
Montage	soudé sur circuits imprimés
Indice de protection	IP 20 (avec module de protection enfiché)

Artikel 952653 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952653 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 952651 DG PCB PV SCI 500

GTIN 4013364146310, Zolltarifnr. (EU): 85366930, Bruttogewicht: 19.89 g, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Prise unipolaire PCB DEHNguard PV 500 SCI
Prise unipolaire pour les modules de protection DEHNguard
pour l'intégration sur les circuits
sécurité contre la confusion dans la partie inférieure et le module de protection
Montage au moyen de vis et de la soudure sur les circuits imprimés
Module de protection associé:
DG MOD PV SCI 300 (n ° 952 053)
Tension maximale continue DC (module): 500 V
Pour la fixation au moyen de vis et de la soudure sur les circuits imprimés

produit : DEHN
Type: DG PCB PV SCI 500
Référence: 952651
ou équivalent

Zertifikate

Technische Daten

Module de protection	DG MOD PV SCI 500 (réf. 952 051)
Tension max. de régime permanent DC (module)	500 V
Montage	soudé sur circuits imprimés
Indice de protection	IP 20 (avec module de protection enfiché)

Artikel 952651 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952651 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 952654 DG PCB PV SCI 600

GTIN 4013364149878, Zolltarifnr. (EU): 85366930, Bruttogewicht: 19.79 g, VPE: 72.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Prise unipolaire PCB DEHNguard PV 600 SCI
Prise unipolaire pour les modules de protection DEHNguard
pour l'intégration sur les circuits
sécurité contre la confusion dans la partie inférieure et le module de protection
Montage au moyen de vis et de la soudure sur les circuits imprimés
Module de protection associé:
DG MOD PV SCI 300 (n ° 952 053)
Tension maximale continue DC (module): 600 V
Pour la fixation au moyen de vis et de la soudure sur les circuits imprimés

produit : DEHN
Type: DG PCB PV SCI 600
Référence: 952654
ou équivalent

Zertifikate

Technische Daten

Module de protection	DG MOD PV SCI 600 (réf. 952 054)
Tension max. de régime permanent DC (module)	600 V
Montage	soudé sur circuits imprimés
Indice de protection	IP 20 (avec module de protection enfiché)

Artikel 952654 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952654 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

DEHNguard PCB PV SCI ... FM

Socle unipolaire pour le montage sur des circuits imprimés, approprié pour les modules de protection DEHNguard, avec contact de télésignalisation pour un dispositif de surveillance (contact sec inverseur).

3 Produkte

Art.-Nr. 952753 DG PCB PV SCI 300 FM

GTIN 4013364150720, Zolltarifnr. (EU): 85366930, Bruttogewicht: 19.79 g, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Prise unipolaire PCB DEHNguard PV 300 SCI FM
Prise unipolaire pour les modules de protection DEHNguard
pour l'intégration sur les circuits
sécurité contre la confusion dans la partie inférieure et le module de protection
Montage au moyen de vis et de la soudure sur les circuits imprimés
Module de protection associé:
DG MOD PV SCI 300 (n ° 952 053)
Tension maximale continue DC (module): 300 V
Pour la fixation au moyen de vis et de la soudure sur les circuits imprimés

produit : DEHN
Type: DG PCB PV SCI 300 FM
Référence: 952753
ou équivalent

Zertifikate

Technische Daten

Module de protection	DG MOD PV SCI 300 (réf. 952 053)
Tension max. de régime permanent DC (module)	300 V
Montage	soudé sur circuits imprimés
Indice de protection	IP 20 (avec module de protection enfiché)
Contacts de télésignalisation/Type de contact	inverseur

Module de protection	DG MOD PV SCI 300 (réf. 952 053)
Tension max. de régime permanent DC (module)	300 V
Température d'utilisation (T_U )	-40 °C … +80 °C
Montage	soudé sur circuits imprimés
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Indice de protection	IP 20 (avec module de protection enfiché)
Contacts de télésignalisation/Type de contact	inverseur
Capacité de commutation AC	125 V/0,1 A
Température de soudure	260 °C / 5 s max.

Artikel 952753 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952753 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 952751 DG PCB PV SCI 500 FM

GTIN 4013364146327, Zolltarifnr. (EU): 85366930, Bruttogewicht: 20.49 g, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Prise unipolaire PCB DEHNguard PV 500 SCI FM
Prise unipolaire pour les modules de protection DEHNguard
pour l'intégration sur les circuits
sécurité contre la confusion dans la partie inférieure et le module de protection
Montage au moyen de vis et de la soudure sur les circuits imprimés
Module de protection associé:
DG MOD PV SCI 300 (n ° 952 051)
Tension maximale continue DC (module): 500 V
Pour la fixation au moyen de vis et de la soudure sur les circuits imprimés

produit : DEHN
Type: DG PCB PV SCI 500 FM
Référence: 952751
ou équivalent

Zertifikate

Technische Daten

Module de protection	DG MOD PV SCI 500 (réf. 952 051)
Tension max. de régime permanent DC (module)	500 V
Montage	soudé sur circuits imprimés
Indice de protection	IP 20 (avec module de protection enfiché)
Contacts de télésignalisation/Type de contact	Inverseur

Module de protection	DG MOD PV SCI 500 (réf. 952 051)
Tension max. de régime permanent DC (module)	500 V
Température d'utilisation (T_U )	-40 °C … +80 °C
Montage	soudé sur circuits imprimés
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Indice de protection	IP 20 (avec module de protection enfiché)
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	125 V/0,1 A
Capacité de commutation DC	42 V/0,5 A; 24 V/1 A; 12 V/2 A
Température de soudure	max. 260 °C / 5 sec.

Artikel 952751 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952751 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 952754 DG PCB PV SCI 600 FM

GTIN 4013364149885, Zolltarifnr. (EU): 85366930, Bruttogewicht: 19.79 g, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Prise unipolaire PCB DEHNguard PV 600 SCI FM
Prise unipolaire pour les modules de protection DEHNguard
pour l'intégration sur les circuits
sécurité contre la confusion dans la partie inférieure et le module de protection
Montage au moyen de vis et de la soudure sur les circuits imprimés
Module de protection associé:
DG MOD PV SCI 300 (n ° 952 054)
Tension maximale continue DC (module): 600 V
Pour la fixation au moyen de vis et de la soudure sur les circuits imprimés

produit : DEHN
Type: DG PCB PV SCI 600 FM
Référence: 952754
ou équivalent

Zertifikate

Technische Daten

Module de protection	DG MOD PV SCI 600 (réf. 952 054)
Tension max. de régime permanent DC (module)	600 V
Montage	soudé sur circuits imprimés
Indice de protection	IP 20 (avec module de protection enfiché)
Contacts de télésignalisation/Type de contact	inverseur

Module de protection	DG MOD PV SCI 600 (réf. 952 054)
Tension max. de régime permanent DC (module)	600 V
Température d'utilisation (T_U )	-40 °C … +80 °C
Montage	soudé sur circuits imprimés
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Indice de protection	IP 20 (avec module de protection enfiché)
Contacts de télésignalisation/Type de contact	inverseur
Capacité de commutation AC	125 V/0,1 A
Température de soudure	max. 260 °C / 5 sec.

Artikel 952754 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952754 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

DEHNguard PCB PV ...

Socle unipolaire pour le montage sur des circuits imprimés, approprié pour les modules de protection DEHNguard.

3 Produkte

Art.-Nr. 952643 DG PCB PV 300

GTIN 4013364150737, Zolltarifnr. (EU): 85366930, Bruttogewicht: 19.89 g, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Prise unipolaire PCB DEHNguard PV 300
Prise unipolaire pour les modules de protection DEHNguard
pour l'intégration sur les circuits
sécurité contre la confusion dans la partie inférieure et le module de protection
Montage au moyen de vis et de la soudure sur les circuits imprimés
Module de protection associé:
DG MOD PV SCI 300 (n ° 952 043)
Tension maximale continue DC (module): 300 V
Pour la fixation au moyen de vis et de la soudure sur les circuits imprimés

produit : DEHN
Type: DG PCB PV 300
Référence: 952643
ou équivalent

Zertifikate

Technische Daten

Module de protection	DG MOD PV 300 (réf. 952 043)
Tension max. de régime permanent DC (module)	300 V
Montage	soudé sur circuits imprimés
Indice de protection	IP 20 (avec module de protection enfiché)

Artikel 952643 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952643 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 952641 DG PCB PV 500

GTIN 4013364146334, Zolltarifnr. (EU): 85366930, Bruttogewicht: 19.89 g, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Prise unipolaire PCB DEHNguard PV 500
Prise unipolaire pour les modules de protection DEHNguard
pour l'intégration sur les circuits
sécurité contre la confusion dans la partie inférieure et le module de protection
Montage au moyen de vis et de la soudure sur les circuits imprimés
Module de protection associé:
DG MOD PV SCI 500 (n ° 952 041)
Tension maximale continue DC (module): 500 V
Pour la fixation au moyen de vis et de la soudure sur les circuits imprimés

produit : DEHN
Type: DG PCB PV 500
Référence: 952641
ou équivalent

Zertifikate

Technische Daten

Module de protection	DG MOD PV 500 (réf. 952 041)
Tension max. de régime permanent DC (module)	500 V
Montage	soudé sur circuits imprimés
Indice de protection	IP 20 (avec module de protection enfiché)

Artikel 952641 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952641 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 952644 DG PCB PV 600

GTIN 4013364149892, Zolltarifnr. (EU): 85366930, Bruttogewicht: 19.79 g, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Prise unipolaire PCB DEHNguard PV 600
Prise unipolaire pour les modules de protection DEHNguard
pour l'intégration sur les circuits
sécurité contre la confusion dans la partie inférieure et le module de protection
Montage au moyen de vis et de la soudure sur les circuits imprimés
Module de protection associé:
DG MOD PV SCI 600 (n ° 952 044)
Tension maximale continue DC (module): 600 V
Pour la fixation au moyen de vis et de la soudure sur les circuits imprimés

produit : DEHN
Type: DG PCB PV 600
Référence: 952644
ou équivalent

Zertifikate

Technische Daten

Module de protection	DG MOD PV 600 (réf. 952 044)
Tension max. de régime permanent DC (module)	600 V
Montage	soudé sur circuits imprimés
Indice de protection	IP 20 (avec module de protection enfiché)

Artikel 952644 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952644 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

DEHNguard PCB PV ... FM

3 Produkte

Art.-Nr. 952743 DG PCB PV 300 FM

GTIN 4013364150744, Zolltarifnr. (EU): 85366930, Bruttogewicht: 19.79 g, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Prise unipolaire PCB DEHNguard PV 300 FM
Prise unipolaire pour les modules de protection DEHNguard
pour l'intégration sur les circuits
sécurité contre la confusion dans la partie inférieure et le module de protection
Montage au moyen de vis et de la soudure sur les circuits imprimés
Module de protection associé:
DG MOD PV SCI 300 (n ° 952 043)
Tension maximale continue DC (module): 300 V
Pour la fixation au moyen de vis et de la soudure sur les circuits imprimés

produit : DEHN
Type: DG PCB PV 300 FM
Référence: 952743
ou équivalent

Zertifikate

Technische Daten

Module de protection	DG MOD PV 300 (réf. 952 043)
Tension max. de régime permanent DC (module)	300 V
Montage	soudé sur circuits imprimés
Indice de protection	IP 20 (avec module de protection enfiché)
Contacts de télésignalisation/Type de contact	inverseur

Module de protection	DG MOD PV 300 (réf. 952 043)
Tension max. de régime permanent DC (module)	300 V
Température d'utilisation (T_U )	-40 °C … +80 °C
Montage	soudé sur circuits imprimés
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Indice de protection	IP 20 (avec module de protection enfiché)
Contacts de télésignalisation/Type de contact	inverseur
Capacité de commutation AC	125 V/0,1 A
Température de soudure	max. 260 °C / 5 sec.

Artikel 952743 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952743 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 952741 DG PCB PV 500 FM

GTIN 4013364146341, Zolltarifnr. (EU): 85366930, Bruttogewicht: 20.49 g, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Prise unipolaire PCB DEHNguard PV 500 FM
Prise unipolaire pour les modules de protection DEHNguard
pour l'intégration sur les circuits
sécurité contre la confusion dans la partie inférieure et le module de protection
Montage au moyen de vis et de la soudure sur les circuits imprimés
Module de protection associé:
DG MOD PV SCI 500 (n ° 952 041)
Tension maximale continue DC (module): 500 V
Pour la fixation au moyen de vis et de la soudure sur les circuits imprimés

produit : DEHN
Type: DG PCB PV 500 FM
Référence: 952741
ou équivalent

Zertifikate

Technische Daten

Module de protection	DG MOD PV 500 (réf. 952 041)
Tension max. de régime permanent DC (module)	500 V
Montage	soudé sur circuits imprimés
Indice de protection	IP 20 (avec module de protection enfiché)
Contacts de télésignalisation/Type de contact	inverseur

Module de protection	DG MOD PV 500 (réf. 952 041)
Tension max. de régime permanent DC (module)	500 V
Température d'utilisation (T_U )	-40 °C … +80 °C
Montage	soudé sur circuits imprimés
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Indice de protection	IP 20 (avec module de protection enfiché)
Contacts de télésignalisation/Type de contact	inverseur
Capacité de commutation AC	125 V/0,1 A
Capacité de commutation DC	42 V/0,5 A ; 24 V/1 A ; 12 V/2 A
Température de soudure	max. 260 °C / 5 sec.

Artikel 952741 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952741 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 952744 DG PCB PV 600 FM

GTIN 4013364149908, Zolltarifnr. (EU): 85366930, Bruttogewicht: 19.79 g, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Prise unipolaire PCB DEHNguard PV 600 FM
Prise unipolaire pour les modules de protection DEHNguard
pour l'intégration sur les circuits
sécurité contre la confusion dans la partie inférieure et le module de protection
Montage au moyen de vis et de la soudure sur les circuits imprimés
Module de protection associé:
DG MOD PV SCI 600 (n ° 952 044)
Tension maximale continue DC (module): 600 V
Pour la fixation au moyen de vis et de la soudure sur les circuits imprimés

produit : DEHN
Type: DG PCB PV 600 FM
Référence: 952744
ou équivalent

Zertifikate

Technische Daten

Module de protection	DG MOD PV 600 (réf. 952 044)
Tension max. de régime permanent DC (module)	600 V
Montage	soudé sur circuits imprimés
Indice de protection	IP 20 (avec module de protection enfiché)
Contacts de télésignalisation/Type de contact	inverseur

Module de protection	DG MOD PV 600 (réf. 952 044)
Tension max. de régime permanent DC (module)	600 V
Température d'utilisation (T_U )	-40 °C … +80 °C
Montage	soudé sur circuits imprimés
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Indice de protection	IP 20 (avec module de protection enfiché)
Contacts de télésignalisation/Type de contact	inverseur
Capacité de commutation AC	125 V/0,1 A
Température de soudure	max. 260 °C / 5 sec.

Artikel 952744 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952744 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

DEHNguard PCB ...

Socle unipolaire pour le montage sur des circuits imprimés, approprié pour les modules de protection DEHNguard.

2 Produkte

Art.-Nr. 952610 DG PCB 275

GTIN 4013364149816, Zolltarifnr. (EU): 85366930, Bruttogewicht: 19.79 g, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Prise unipolaire PCB DEHNguard 275
Prise unipolaire pour les modules de protection DEHNguard
pour l'intégration sur les circuits
sécurité contre la confusion dans la partie inférieure et le module de protection
Montage au moyen de vis et de la soudure sur les circuits imprimés
Module de protection associé:
DG MOD 275 (n ° 952 010)
Tension maximale continue DC (module): 275 V
Pour la fixation au moyen de vis et de la soudure sur les circuits imprimés

produit : DEHN
Type: DG PCB 275
Référence: 952610
ou équivalent

Zertifikate

Technische Daten

Module de protection	DG MOD 275 (réf. 952 010)
Tension max. de régime permanent AC (module)	275 V
Montage	soudé sur circuits imprimés
Indice de protection	IP 20 (avec module de protection enfiché)

Artikel 952610 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952610 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 952614 DG PCB 385

GTIN 4013364149847, Zolltarifnr. (EU): 85366930, Bruttogewicht: 19.79 g, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Prise unipolaire PCB DEHNguard 385
Prise unipolaire pour les modules de protection DEHNguard
pour l'intégration sur les circuits
sécurité contre la confusion dans la partie inférieure et le module de protection
Montage au moyen de vis et de la soudure sur les circuits imprimés
Module de protection associé:
DG MOD 385 (n ° 952 014)
Tension maximale continue DC (module): 385 V
Pour la fixation au moyen de vis et de la soudure sur les circuits imprimés

produit : DEHN
Type: DG PCB 385
Référence: 952614
ou équivalent

Zertifikate

Technische Daten

Module de protection	DG MOD 385 (réf. 952 014)
Tension max. de régime permanent AC (module)	385 V
Montage	soudé sur circuits imprimés
Indice de protection	IP 20 (avec module de protection enfiché)

Artikel 952614 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952614 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

DEHNguard PCB ... FM

2 Produkte

Art.-Nr. 952710 DG PCB 275 FM

GTIN 4013364149830, Zolltarifnr. (EU): 85366930, Bruttogewicht: 20.59 g, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Prise unipolaire PCB DEHNguard 275 FM
Prise unipolaire pour les modules de protection DEHNguard
pour l'intégration sur les circuits
sécurité contre la confusion dans la partie inférieure et le module de protection
Montage au moyen de vis et de la soudure sur les circuits imprimés
Module de protection associé:
DG MOD 275 (n ° 952 010)
Tension maximale continue DC (module): 275 V
Pour la fixation au moyen de vis et de la soudure sur les circuits imprimés

produit : DEHN
Type: DG PCB 275 FM
Référence: 952710
ou équivalent

Zertifikate

Technische Daten

Module de protection	DG MOD 275 (réf. 952 010)
Tension max. de régime permanent AC (module)	275 V
Montage	soudé sur circuits imprimés
Indice de protection	IP 20 (avec module de protection enfiché)
Contacts de télésignalisation/Type de contact	inverseur

Module de protection	DG MOD 275 (réf. 952 010)
Tension max. de régime permanent AC (module)	275 V
Température d'utilisation (T_U )	-40 °C … +80 °C
Montage	soudé sur circuits imprimés
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Indice de protection	IP 20 (avec module de protection enfiché)
Contacts de télésignalisation/Type de contact	inverseur
Capacité de commutation AC	125 V/0,1 A
Température de soudure	max. 260 °C / 5 sec.

Artikel 952710 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952710 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 952714 DG PCB 385 FM

GTIN 4013364149854, Zolltarifnr. (EU): 85366930, Bruttogewicht: 20.59 g, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Prise unipolaire PCB DEHNguard PCB 385 FM
Prise unipolaire pour les modules de protection DEHNguard
pour l'intégration sur les circuits
sécurité contre la confusion dans la partie inférieure et le module de protection
Montage au moyen de vis et de la soudure sur les circuits imprimés
Module de protection associé:
DG MOD 385 (n ° 952 014)
Tension maximale continue DC (module): 385 V
Pour la fixation au moyen de vis et de la soudure sur les circuits imprimés

produit : DEHN
Type: DG PCB 385 FM
Référence: 952714
ou équivalent

Zertifikate

Technische Daten

Module de protection	DG MOD 385 (réf. 952 014)
Tension max. de régime permanent AC (module)	385 V
Montage	soudé sur circuits imprimés
Indice de protection	IP 20 (avec module de protection enfiché)
Contacts de télésignalisation/Type de contact	inverseur

Module de protection	DG MOD 385 (réf. 952 014)
Tension max. de régime permanent AC (module)	385 V
Température d'utilisation (T_U )	-40 °C … +80 °C
Montage	soudé sur circuits imprimés
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Indice de protection	IP 20 (avec module de protection enfiché)
Contacts de télésignalisation/Type de contact	inverseur
Capacité de commutation AC	125 V/0,1 A
Température de soudure	max. 260 °C / 5 sec.

Artikel 952714 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952714 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

DEHNguard PCB NPE (FM)

Socle unipolaire pour le montage sur des circuits imprimés, approprié pour les modules de protection DEHNguard. Version FM avec contact de télésignalisation (contact sec inverseur).

2 Produkte

Art.-Nr. 952650 DG PCB NPE

GTIN 4013364149823, Zolltarifnr. (EU): 85366930, Bruttogewicht: 19.79 g, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Prise unipolaire PCB DEHNguard NPE
Prise unipolaire pour les modules de protection DEHNguard
pour l'intégration sur les circuits
sécurité contre la confusion dans la partie inférieure et le module de protection
Montage au moyen de vis et de la soudure sur les circuits imprimés
Module de protection associé:
DG MOD NPE (n ° 952 050)
Tension maximale continue DC (module): 255 V
Pour la fixation au moyen de vis et de la soudure sur les circuits imprimés

produit : DEHN
Type: DG PCB NPE
Référence: 952650
ou équivalent

Zertifikate

Technische Daten

Module de protection	DG MOD NPE (réf. 952 050)
Tension max. de régime permanent AC (module)	255 V
Montage	soudé sur circuits imprimés
Indice de protection	IP 20 (avec module de protection enfiché)

Artikel 952650 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952650 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 952750 DG PCB NPE FM

GTIN 4013364149861, Zolltarifnr. (EU): 85366930, Bruttogewicht: 19.79 g, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Prise unipolaire PCB DEHNguard NPE FM
Prise unipolaire pour les modules de protection DEHNguard
pour l'intégration sur les circuits
sécurité contre la confusion dans la partie inférieure et le module de protection
Montage au moyen de vis et de la soudure sur les circuits imprimés
Module de protection associé:
DG MOD NPE (n ° 952 050)
Tension maximale continue DC (module): 255 V
Pour la fixation au moyen de vis et de la soudure sur les circuits imprimés

produit : DEHN
Type: DG PCB NPE FM
Référence: 952750
ou équivalent

Zertifikate

Technische Daten

Module de protection	DG MOD NPE (réf. 952 050)
Tension max. de régime permanent AC (module)	255 V
Montage	soudé sur circuits imprimés
Indice de protection	IP 20 (avec module de protection enfiché)
Contacts de télésignalisation/Type de contact	Inverseur

Module de protection	DG MOD NPE (réf. 952 050)
Tension max. de régime permanent AC (module)	255 V
Température d'utilisation (T_U )	-40 °C … +80 °C
Montage	soudé sur circuits imprimés
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Indice de protection	IP 20 (avec module de protection enfiché)
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	125 V/0,1 A
Capacité de commutation DC	42 V/0,5 A ; 24 V/1 A ; 12 V/2 A
Température de soudure	max. 260 °C / 5 sec.

Artikel 952750 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952750 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

DEHNguard PCB PV I ... FM

Socle unipolaire permettant des lignes de fuite et des distances d'isolement dans l'air plus allongées entre les contacts de puissance et les contacts de télésignalisation. Pour le montage sur des circuits imprimés, approprié pour les modules de protection DEHNguard, avec contact de télésignalisation pour dispositif de surveillance (contact sec inverseur).

3 Produkte

Art.-Nr. 952941 DG PCB PV I 500 FM

GTIN 4013364228177, Zolltarifnr. (EU): 85366930, Bruttogewicht: 19.79 g, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Prise unipolaire PCB DEHNguard PV I 500 FM
Prise unipolaire pour les modules de protection DEHNguard
pour l'intégration sur les circuits
sécurité contre la confusion dans la partie inférieure et le module de protection
Montage au moyen de vis et de la soudure sur les circuits imprimés
Module de protection associé:
DG MOD PV 500 (n ° 952 041)
Tension maximale continue DC (module): 500 V
Pour la fixation au moyen de vis et de la soudure sur les circuits imprimés

produit : DEHN
Type: DG PCB PV I 500 FM
Référence: 952941
ou équivalent

Zertifikate

Technische Daten

Module de protection	DG MOD PV 500 (réf. 952 041)
Tension max. de régime permanent DC (module)	500 V
Montage	soudé sur circuits imprimés
Indice de protection	IP 20 (avec module de protection enfiché)
Contacts de télésignalisation/Type de contact	inverseur

Module de protection	DG MOD PV 500 (réf. 952 041)
Tension max. de régime permanent DC (module)	500 V
Température d'utilisation (T_U )	-40 °C … +80 °C
Montage	soudé sur circuits imprimés
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Indice de protection	IP 20 (avec module de protection enfiché)
Contacts de télésignalisation/Type de contact	inverseur
Capacité de commutation AC	125 V/0,1 A
Capacité de commutation DC	42 V/0,5 A ; 24 V/1 A ; 12 V/2 A
Température de soudure	max. 260 °C / 5 sec.

Artikel 952941 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952941 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 952948 DG PCB PV I 600 FM

GTIN 4013364323919, Zolltarifnr. (EU): 85366930, Bruttogewicht: 19.79 g, VPE: 72.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

produit : DEHN
Type: DG PCB PV I 600 FM
Référence: 952948
ou équivalent

Zertifikate

Technische Daten

Module de protection	DG MOD H PV 600 (réf. 952 048)
Tension max. de régime permanent DC (module)	600 V
Montage	soudé sur circuits imprimés
Indice de protection	IP 20 (avec module de protection enfiché)
Contacts de télésignalisation/Type de contact	inverseur

Module de protection	DG MOD H PV 600 (réf. 952 048)
Tension max. de régime permanent DC (module)	600 V
Température d'utilisation (T_U )	-40 °C … +80 °C
Montage	soudé sur circuits imprimés
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Indice de protection	IP 20 (avec module de protection enfiché)
Contacts de télésignalisation/Type de contact	inverseur
Capacité de commutation AC	125 V/0,1 A
Capacité de commutation DC	42 V/0,5 A ; 24 V/1 A ; 12 V/2 A
Température de soudure	max. 260 °C / 5 sec.

Artikel 952948 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952948 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 952949 DG PCB PV I 750 FM

GTIN 4013364323926, Zolltarifnr. (EU): 85366930, Bruttogewicht: 19.79 g, VPE: 72.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

produit : DEHN
Type: DG PCB PV I 750 FM
Référence: 952949
ou équivalent

Technische Daten

Module de protection	DG MOD H PV 750 (réf. 952 049)
Tension max. de régime permanent DC (module)	750 V
Montage	soudé sur circuits imprimés
Indice de protection	IP 20 (avec module de protection enfiché)
Contacts de télésignalisation/Type de contact	inverseur

Module de protection	DG MOD H PV 750 (réf. 952 049)
Tension max. de régime permanent DC (module)	750 V
Température d'utilisation (T_U )	-40 °C … +80 °C
Montage	soudé sur circuits imprimés
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Indice de protection	IP 20 (avec module de protection enfiché)
Contacts de télésignalisation/Type de contact	inverseur
Capacité de commutation AC	125 V/0,1 A
Capacité de commutation DC	42 V/0,5 A ; 24 V/1 A ; 12 V/2 A
Température de soudure	260 °C/ 5 s max.

Artikel 952949 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952949 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

DEHNguard PCB PVSCI I ...FM

1 Produkt

Art.-Nr. 952951 DG PCB PVSCI I 500FM

GTIN 4013364228184, Zolltarifnr. (EU): 85366930, Bruttogewicht: 19.79 g, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Prise unipolaire PCB DEHNguard PVSCI I 500FM
Prise unipolaire pour les modules de protection DEHNguard
pour l'intégration sur les circuits
sécurité contre la confusion dans la partie inférieure et le module de protection
Montage au moyen de vis et de la soudure sur les circuits imprimés
Module de protection associé:
DG MOD PV SCI 500 (n ° 952 051)
Tension maximale continue DC (module): 500 V
Pour la fixation au moyen de vis et de la soudure sur les circuits imprimés

produit : DEHN
Type: DG PCB PVSCI I 500FM
Référence: 952951
ou équivalent

Zertifikate

Technische Daten

Module de protection	DG MOD PV SCI 500 (réf. 952 051)
Tension max. de régime permanent DC (module)	500 V
Montage	soudé sur circuits imprimés
Indice de protection	IP 20 (avec module de protection enfiché)
Contacts de télésignalisation/Type de contact	inverseur

Module de protection	DG MOD PV SCI 500 (réf. 952 051)
Tension max. de régime permanent DC (module)	500 V
Température d'utilisation (T_U )	-40 °C … +80 °C
Montage	soudé sur circuits imprimés
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Indice de protection	IP 20 (avec module de protection enfiché)
Contacts de télésignalisation/Type de contact	inverseur
Capacité de commutation AC	125 V/0,1 A
Capacité de commutation DC	42 V/0,5 A ; 24 V/1 A ; 12 V/2 A
Température de soudure	max. 260 °C / 5 sec.

Artikel 952951 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952951 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

DEHNguard PCB I ... FM

1 Produkt

Art.-Nr. 952910 DG PCB I 275 FM

GTIN 4013364266865, Zolltarifnr. (EU): 85366930, Bruttogewicht: 19.79 g, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Prise unipolaire PCB DEHNguard I 275 FM
Prise unipolaire pour les modules de protection DEHNguard
pour l'intégration sur les circuits
sécurité contre la confusion dans la partie inférieure et le module de protection
Montage au moyen de vis et de la soudure sur les circuits imprimés
Module de protection associé:
DG MOD 275 (n ° 952 010)
Tension maximale continue DC (module): 275 V
Pour la fixation au moyen de vis et de la soudure sur les circuits imprimés

produit : DEHN
Type: DG PCB I 275 FM
Référence: 952910
ou équivalent

Zertifikate

Technische Daten

Module de protection	DG MOD 275 (réf. 952 010)
Tension max. de régime permanent AC (module)	275 V
Montage	soudé sur circuits imprimés
Indice de protection	IP 20 (avec module de protection enfiché)
Contacts de télésignalisation/Type de contact	inverseur

Module de protection	DG MOD 275 (réf. 952 010)
Tension max. de régime permanent AC (module)	275 V
Température d'utilisation (T_U )	-40 °C … +80 °C
Montage	soudé sur circuits imprimés
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Indice de protection	IP 20 (avec module de protection enfiché)
Contacts de télésignalisation/Type de contact	inverseur
Capacité de commutation AC	125 V / 0,1 A
Capacité de commutation DC	42 V / 0,5 A; 24 V / 1 A; 12 V / 2 A
Température de soudure	260 °C/ 5 s max.

Artikel 952910 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952910 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

DG PCB ... UL

2 Produkte

Art.-Nr. 952615 DG PCB 385 UL FM

GTIN 4013364535794, Zolltarifnr. (EU): 85366930, Bruttogewicht: 20.49 g, VPE: 72.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Socle unipolaire DEHNguard DG PCB 385 UL FM
Socle unipolaire pour les modules de protection DEHNguard
pour le montage et l’intégration sur des plaques de circuit imprimé
avec contact de télésignalisation
Détrompeur mécanique par codage dans l’embase et le module de protection
Module de protection associé :
DG PLU 385 (Réf. 908 014)
Tension permanente max. AC (module) : 385 V
Pour le montage par vissage ou soudage sur des plaques de circuit imprimé

produit : DEHN
Type: DG PCB 385 UL FM
Référence: 952615
ou équivalent

Technische Daten

Module de protection	DG PLU 385 (Réf. 908 014)
Tension max. de régime permanent AC (module)	385 V
Montage	soudé sur circuits imprimés
Indice de protection	IP 20 (avec module de protection enfiché)
Contacts de télésignalisation/Type de contact	inverseur

Module de protection	DG PLU 385 (Réf. 908 014)
Tension max. de régime permanent AC (module)	385 V
Température d'utilisation (T_U )	-40 °C … +85 °C
Montage	soudé sur circuits imprimés
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Indice de protection	IP 20 (avec module de protection enfiché)
Contacts de télésignalisation/Type de contact	inverseur
Capacité de commutation AC	125 V/0,1 A
Température de soudure	max. 260 °C / 5 sec.

Artikel 952615 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952615 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 952616 DG PCB 510 UL FM

GTIN 4013364535800, Zolltarifnr. (EU): 85366930, Bruttogewicht: 20.49 g, VPE: 72.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Socle unipolaire DEHNguard DG PCB 510 UL FM
Socle unipolaire pour les modules de protection DEHNguard
pour le montage et l’intégration sur des plaques de circuit imprimé
avec contact de télésignalisation
Détrompeur mécanique par codage dans l’embase et le module de protection
Module de protection associé :
DG PLU 510 (Réf. 908 013)
Tension permanente max. AC (module) : 510 V
Pour le montage par vissage ou soudage sur des plaques de circuit imprimé

produit : DEHN
Type: DG PCB 510 UL FM
Référence: 952616
ou équivalent

Technische Daten

Module de protection	DG PLU 510 (Réf. 908 013)
Tension max. de régime permanent AC (module)	510 V
Montage	soudé sur circuits imprimés
Indice de protection	IP 20 (avec module de protection enfiché)
Contacts de télésignalisation/Type de contact	inverseur

Module de protection	DG PLU 510 (Réf. 908 013)
Tension max. de régime permanent AC (module)	510 V
Température d'utilisation (T_U )	-40 °C … +85 °C
Montage	soudé sur circuits imprimés
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Indice de protection	IP 20 (avec module de protection enfiché)
Contacts de télésignalisation/Type de contact	inverseur
Capacité de commutation AC	125 V/0,1 A
Température de soudure	max. 260 °C / 5 sec.

Artikel 952616 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952616 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

DEHNguard PCB

DEHNguard PCB PV SCI ...

Art.-Nr. 952653 DG PCB PV SCI 300

Sie müssen angemeldet sein um 952653.stp herunterzuladen.

Sie müssen angemeldet sein um 952653.igs herunterzuladen.

Sie müssen angemeldet sein um 952653.jt herunterzuladen.

Sie müssen angemeldet sein um 952653.dwg herunterzuladen.

Sie müssen angemeldet sein um 952610m_D.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.952653.wspak herunterzuladen.

Sie müssen angemeldet sein um DEHN.952653.edz herunterzuladen.

Artikel 952653 wurde zum Merkzettel hinzugefügt.

Artikel 952653 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 952651 DG PCB PV SCI 500

Sie müssen angemeldet sein um 952653.stp herunterzuladen.

Sie müssen angemeldet sein um 952653.igs herunterzuladen.

Sie müssen angemeldet sein um 952653.jt herunterzuladen.

Sie müssen angemeldet sein um 952653.dwg herunterzuladen.

Sie müssen angemeldet sein um 952610m_D.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.952651.wspak herunterzuladen.

Sie müssen angemeldet sein um DEHN.952651.edz herunterzuladen.

Artikel 952651 wurde zum Merkzettel hinzugefügt.

Artikel 952651 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 952654 DG PCB PV SCI 600

Sie müssen angemeldet sein um 952653.stp herunterzuladen.

Sie müssen angemeldet sein um 952653.igs herunterzuladen.

Sie müssen angemeldet sein um 952653.jt herunterzuladen.

Sie müssen angemeldet sein um 952653.dwg herunterzuladen.

Sie müssen angemeldet sein um 952610m_D.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.952654.wspak herunterzuladen.

Sie müssen angemeldet sein um DEHN.952654.edz herunterzuladen.

Artikel 952654 wurde zum Merkzettel hinzugefügt.

Artikel 952654 wurde zum Warenkorb hinzugefügt.

DEHNguard PCB PV SCI ... FM

Art.-Nr. 952753 DG PCB PV SCI 300 FM

Sie müssen angemeldet sein um 952653.stp herunterzuladen.

Sie müssen angemeldet sein um 952653.igs herunterzuladen.

Sie müssen angemeldet sein um 952653.jt herunterzuladen.

Sie müssen angemeldet sein um 952653.dwg herunterzuladen.

Sie müssen angemeldet sein um 952710m_D.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.952753.wspak herunterzuladen.

Sie müssen angemeldet sein um DEHN.952753.edz herunterzuladen.

Artikel 952753 wurde zum Merkzettel hinzugefügt.

Artikel 952753 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 952751 DG PCB PV SCI 500 FM

Sie müssen angemeldet sein um 952653.stp herunterzuladen.

Sie müssen angemeldet sein um 952653.igs herunterzuladen.

Sie müssen angemeldet sein um 952653.jt herunterzuladen.

Sie müssen angemeldet sein um 952653.dwg herunterzuladen.

Sie müssen angemeldet sein um 952710m_D.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.952751.wspak herunterzuladen.

Sie müssen angemeldet sein um DEHN.952751.edz herunterzuladen.

Artikel 952751 wurde zum Merkzettel hinzugefügt.

Artikel 952751 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 952754 DG PCB PV SCI 600 FM

Sie müssen angemeldet sein um 952653.stp herunterzuladen.

Sie müssen angemeldet sein um 952653.igs herunterzuladen.

Sie müssen angemeldet sein um 952653.jt herunterzuladen.

Sie müssen angemeldet sein um 952653.dwg herunterzuladen.

Sie müssen angemeldet sein um 952710m_D.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.952754.wspak herunterzuladen.

Sie müssen angemeldet sein um DEHN.952754.edz herunterzuladen.

Artikel 952754 wurde zum Merkzettel hinzugefügt.

Artikel 952754 wurde zum Warenkorb hinzugefügt.

DEHNguard PCB PV ...

Art.-Nr. 952643 DG PCB PV 300

Sie müssen angemeldet sein um 952653.stp herunterzuladen.

Sie müssen angemeldet sein um 952653.igs herunterzuladen.

Sie müssen angemeldet sein um 952653.jt herunterzuladen.

Sie müssen angemeldet sein um 952653.dwg herunterzuladen.

Sie müssen angemeldet sein um 952610m_D.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.952643.wspak herunterzuladen.

Sie müssen angemeldet sein um DEHN.952643.edz herunterzuladen.

Artikel 952643 wurde zum Merkzettel hinzugefügt.

Artikel 952643 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 952641 DG PCB PV 500

Sie müssen angemeldet sein um 952653.stp herunterzuladen.

Sie müssen angemeldet sein um 952653.igs herunterzuladen.

Sie müssen angemeldet sein um 952653.jt herunterzuladen.

Sie müssen angemeldet sein um 952653.dwg herunterzuladen.

Sie müssen angemeldet sein um 952610m_D.dxf herunterzuladen.
