Plots béton

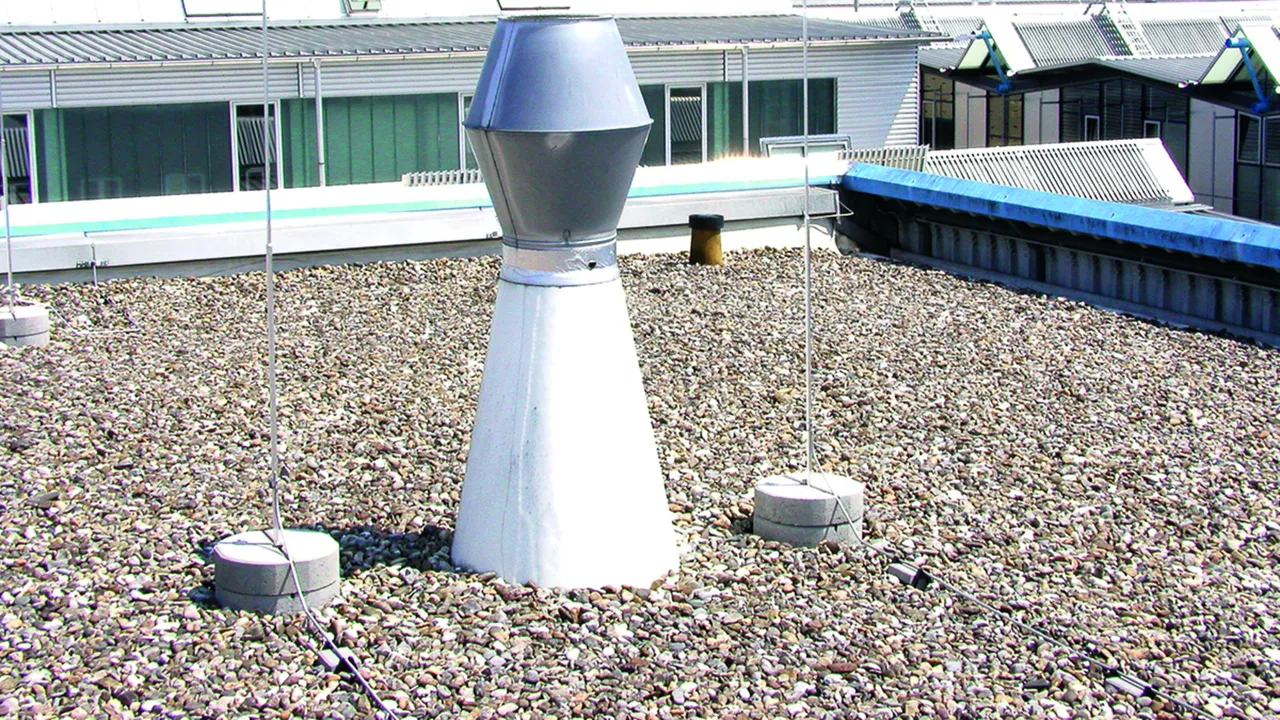

Pour pointes de capture, pour la protection de petites structures sur toits plats, pour le montage de supports écarteurs DEHNiso, par ex. pour des conducteurs circulaires isolés ou pour des pointes de capture sur trépied (uniquement avec des plots de 17 kg).

Remarque: Informations sur la compatibilité des matériaux Les supports de conducteur de toit et les cales en liaison avec les pièces de toit peuvent être demandés à DEHN.

Poids 17 kg à clavette

Empilable, pour pointes de capture Ø16 mm, chanfreiné, avec rétrécissement ou support écarteur DEHNiso Ø16 mm.

1 Produkt

Art.-Nr. 102010 BES 17KG KT16 D337 SET

GTIN 4013364057814, Zolltarifnr. (EU): 68109100, Bruttogewicht: 17.62 kg, VPE: 54.00 pièce(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 102010.stp

      Sie müssen angemeldet sein um 102010.stp herunterzuladen.

      Login
    • 102010.igs

      Sie müssen angemeldet sein um 102010.igs herunterzuladen.

      Login
    • 102010.jt

      Sie müssen angemeldet sein um 102010.jt herunterzuladen.

      Login
    • 102010.dwg

      Sie müssen angemeldet sein um 102010.dwg herunterzuladen.

      Login
    • 102010m_E.dxf

      Sie müssen angemeldet sein um 102010m_E.dxf herunterzuladen.

      Login
Plot béton de 17 kg
Pour pointe de capture ou trépieds

Logement: à clavettes Ø16 mm
Diamètre : 337 mm
Matériau: béton (C45/55)
Matériau - clavette: INOX

produit : DEHN
Type: BES 17KG KT16 D337 SET
Référence: 102010
ou équivalent

Zertifikate



Technische Daten

Logement à clavettes Ø16 mm
Diamètre 337 mm
Matériau béton (C45/55)
Matériau - clavette INOX

Artikel 102010 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 102010 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Poids 17 kg à clavette et plaque de protection adaptée

Empilable.

1 Produkt

Art.-Nr. 102340 BES 17KG KT16 ULP D337 SET

GTIN 4013364105119, Zolltarifnr. (EU): 68109100, Bruttogewicht: 17.82 kg, VPE: 54.00 pièce(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 102340.stp

      Sie müssen angemeldet sein um 102340.stp herunterzuladen.

      Login
    • 102340.igs

      Sie müssen angemeldet sein um 102340.igs herunterzuladen.

      Login
    • 102340.jt

      Sie müssen angemeldet sein um 102340.jt herunterzuladen.

      Login
    • 102340.dwg

      Sie müssen angemeldet sein um 102340.dwg herunterzuladen.

      Login
    • 102340m_E.dxf

      Sie müssen angemeldet sein um 102340m_E.dxf herunterzuladen.

      Login

Logement: à clavettes Ø16 mm
Diamètre : 337 mm
Matériau: béton (C45/55)
Matériau - clavette: INOX

produit : DEHN
Type: BES 17KG KT16 ULP D337 SET
Référence: 102340
ou équivalent

Zertifikate



Technische Daten

Logement à clavettes Ø16 mm
Diamètre 337 mm
Matériau béton (C45/55)
Matériau - clavette INOX

Artikel 102340 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 102340 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Poids 17 kg avec plaque de protection adaptée

Empilable.

1 Produkt

Art.-Nr. 102013 BES 17KG KT16 ULP D337

GTIN 4013364105102, Zolltarifnr. (EU): 68109100, Bruttogewicht: 17.80 kg, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

Plot béton avec plaque de protection adaptée
Plot béton avec plaque de protection adaptée
Poids total : 17 kg
pour tiges de capture, pour protéger les structures
sur toits plats.
Ou pour installer des supports écarteurs du programme DEHNiso
par ex. pour la terminaison d’extrémité du conducteur HVI,
la zone d’adaptation du conducteur HVI light ou
les conducteurs circulaires séparés
résistante au gel et aux intempéries
Résistance aux UV
Logement: Ø16 mm
Diamètre : 337 mm
Matériau: béton (C45/55)

produit : DEHN
Type: BES 17KG KT16 ULP D337
Référence: 102013
ou équivalent



Technische Daten

Logement Ø16 mm
Diamètre 337 mm
Matériau béton (C45/55)

Artikel 102013 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 102013 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Poids 17 kg avec adaptateur fileté

Pour pointes de capture avec filetage M16.

1 Produkt

Art.-Nr. 102002 BES 17KG M16 D337

GTIN 4013364105126, Zolltarifnr. (EU): 68109100, Bruttogewicht: 17.02 kg, VPE: 54.00 pièce(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 102002.stp

      Sie müssen angemeldet sein um 102002.stp herunterzuladen.

      Login
    • 102002.igs

      Sie müssen angemeldet sein um 102002.igs herunterzuladen.

      Login
    • 102002.jt

      Sie müssen angemeldet sein um 102002.jt herunterzuladen.

      Login
    • 102002.dwg

      Sie müssen angemeldet sein um 102002.dwg herunterzuladen.

      Login
    • 102002m_E.dxf

      Sie müssen angemeldet sein um 102002m_E.dxf herunterzuladen.

      Login
plot en béton avec adaptateur fileté tM16
Poids total: 17 kg
Pour les pointes de capture avec filetage,
pour protéger les petites structures de toit
sur les toits plats
Résistant aux intempéries et au gel
Résistant aux UV
Logement: filetage M16
Diamètre : 337 mm
Matériau: béton (C45/55)
Matériau - adaptateur: matière plastique

produit : DEHN
Type: BES 17KG M16 D337
Référence: 102002
ou équivalent

Zertifikate



Technische Daten

Logement filetage M16
Diamètre 337 mm
Matériau béton (C45/55)
Matériau - adaptateur matière plastique

Artikel 102002 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 102002 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Poids 17 kg

Plot béton sans clavette, pour le montage de trépieds et de supports à quatre pieds avec tiges de fixation M16 (par ex. référence 107 390 + 107 396...).

1 Produkt

Art.-Nr. 102012 BES 17KG KT16 D337

GTIN 4013364105089, Zolltarifnr. (EU): 68109100, Bruttogewicht: 17.10 kg, VPE: 54.00 pièce(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 102012.stp

      Sie müssen angemeldet sein um 102012.stp herunterzuladen.

      Login
    • 102012.igs

      Sie müssen angemeldet sein um 102012.igs herunterzuladen.

      Login
    • 102012.jt

      Sie müssen angemeldet sein um 102012.jt herunterzuladen.

      Login
    • 102012.dwg

      Sie müssen angemeldet sein um 102012.dwg herunterzuladen.

      Login
    • 102012m_E.dxf

      Sie müssen angemeldet sein um 102012m_E.dxf herunterzuladen.

      Login
Plot béton sans clavette
Plot béton sans clavette
Poids total : 17 kg
pour trépieds et supports à quatre pieds
avec tiges de fixation M16
pour protéger les structures sur toits plats.
Version empilable,
résistante au gel et aux intempéries
Logement: Ø16 mm
Diamètre : 337 mm
Matériau: béton (C45/55)

produit : DEHN
Type: BES 17KG KT16 D337
Référence: 102012
ou équivalent

Zertifikate



Technische Daten

Logement Ø16 mm
Diamètre 337 mm
Matériau béton (C45/55)

Artikel 102012 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 102012 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Poids 8,5 kg à clavette

Pour pointes captrices Ø10 mm, longueur 1000 mm, support écarteur DEHNiso Ø16 mm, longueur jusqu'à 675 mm (écartement 0,8 m), ou support pour conducteurs (réf. 253 279).

1 Produkt

Art.-Nr. 102075 BES 8.5KG KT10 16 D240 SET

GTIN 4013364094215, Zolltarifnr. (EU): 68109100, Bruttogewicht: 8.46 kg, VPE: 120.00 pièce(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 102075.stp

      Sie müssen angemeldet sein um 102075.stp herunterzuladen.

      Login
    • 102075.igs

      Sie müssen angemeldet sein um 102075.igs herunterzuladen.

      Login
    • 102075.jt

      Sie müssen angemeldet sein um 102075.jt herunterzuladen.

      Login
    • 102075.dwg

      Sie müssen angemeldet sein um 102075.dwg herunterzuladen.

      Login
    • 102075m_D.dxf

      Sie müssen angemeldet sein um 102075m_D.dxf herunterzuladen.

      Login
Plot béton avec coin de fixation
Poids total: 8,5 kg
Pour protéger les toits plats avec une longueur de pointe de capture de 1 m, par ex. (article n ° 101 001)
ou pour ériger des entretoises
de la gamme d'espaceurs DEHNiso
Logement: à clavettes Ø10 / 16 mm
Diamètre : 240 mm
Matériau: béton (C45/55)
Matériau - clavette: INOX

produit : DEHN
Type: BES 8.5KG KT10 16 D240 SET
Référence: 102075
ou équivalent

Zertifikate



Technische Daten

Logement à clavettes Ø10 / 16 mm
Diamètre 240 mm
Matériau béton (C45/55)
Matériau - clavette INOX

Artikel 102075 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 102075 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Poids 8,5 kg avec adaptateur fileté

Pour pointes de capture avec filetage et fixation supplémentaire avec par ex. support écarteur DEHNiso.

1 Produkt

Art.-Nr. 102003 BES 8.5KG M16 D240

GTIN 4013364105133, Zolltarifnr. (EU): 68109100, Bruttogewicht: 8.52 kg, VPE: 120.00 pièce(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 102003.stp

      Sie müssen angemeldet sein um 102003.stp herunterzuladen.

      Login
    • 102003.igs

      Sie müssen angemeldet sein um 102003.igs herunterzuladen.

      Login
    • 102003.jt

      Sie müssen angemeldet sein um 102003.jt herunterzuladen.

      Login
    • 102003.dwg

      Sie müssen angemeldet sein um 102003.dwg herunterzuladen.

      Login
    • 102003m_D.dxf

      Sie müssen angemeldet sein um 102003m_D.dxf herunterzuladen.

      Login
Plot béton avec adaptateur de filetage M16
Poids total: 8,5 kg
pour protéger les petites structures
pour des toits plats ou pour la pose
de la gamme d'espaceurs DEHNiso
Logement: filetage M 16
Diamètre : 240 mm
Matériau: béton (C45/55)
Matériau - adaptateur: matière plastique

produit : DEHN
Type: BES 8.5KG M16 D240
Référence: 102003
ou équivalent

Zertifikate



Technische Daten

Logement filetage M 16
Diamètre 240 mm
Matériau béton (C45/55)
Matériau - adaptateur matière plastique

Artikel 102003 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 102003 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb
