Points de raccordement elvatec

Points de raccordement pour le raccordement à l'armature ou au ruban de terre.

Weiterführende Informationen

Verwandte Themen

Avec axe de raccordement

1 Produkt

Art.-Nr. 478211 EFPM M10 V4A L230 STTZN

GTIN 4013364523432, Zolltarifnr. (EU): 85359000, Bruttogewicht: 315.20 g, VPE: 25.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

produit : DEHN
Type: EFPM M10 V4A L230 STTZN
Référence: 478211
ou équivalent

Technische Daten

Filetage de raccordement	M10
Matériau - plaque	INOX (V4A)
Matériau n°	1.4571 / 1.4404 / 1.4401
ASTM/AISI :	316Ti / 316L / 316
Matériau - axe	St/tZn
Ø Plaque de raccordement	80 mm

Filetage de raccordement	M10
Matériau - plaque	INOX (V4A)
Matériau n°	1.4571 / 1.4404 / 1.4401
ASTM/AISI :	316Ti / 316L / 316
Matériau - axe	St/tZn
Ø Plaque de raccordement	80 mm
Dimensions - axe de raccordement (Ø / longueur)	10 / 180 mm
Longueur minimale des vis M10	35 mm (longueur de filetage 40 mm)
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	5,5 kA

Artikel 478211 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 478211 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

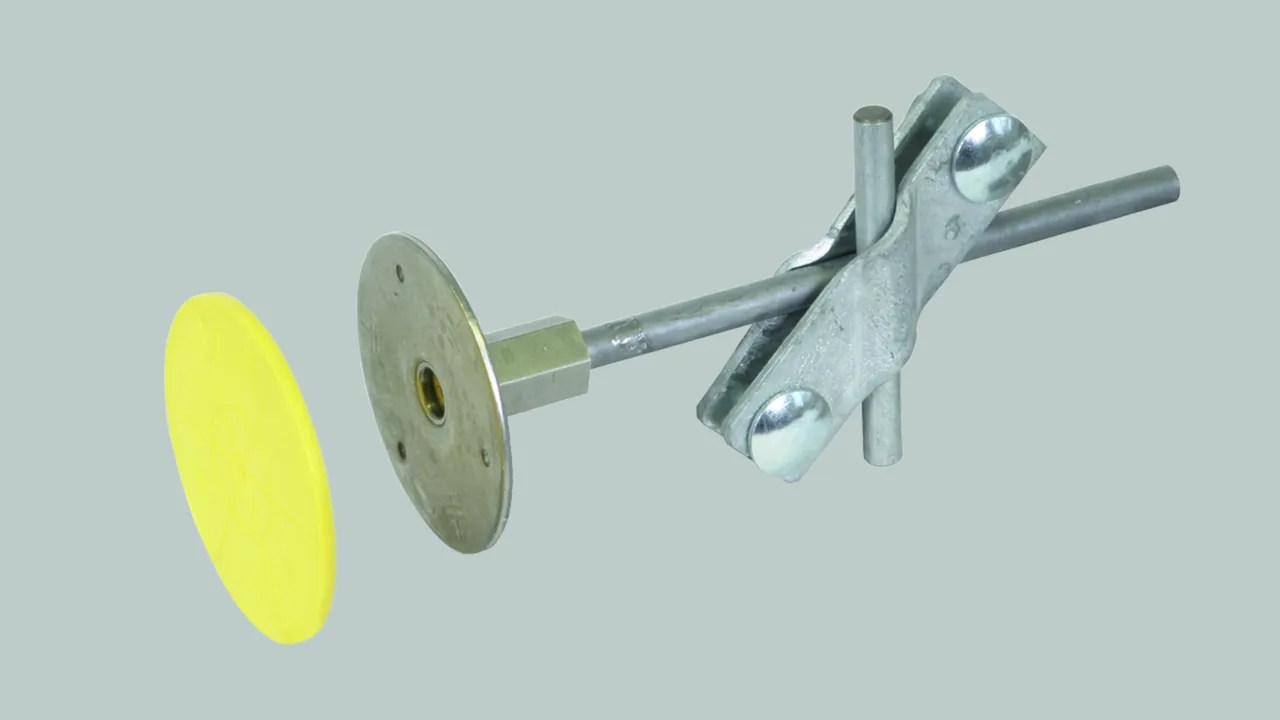

Avec axe de raccordement et borne SV

1 Produkt

Art.-Nr. 478213 EFPM M10 V4A L230 SVK STTZN

GTIN 4013364523456, Zolltarifnr. (EU): 85359000, Bruttogewicht: 580.00 g, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

produit : DEHN
Type: EFPM M10 V4A L230 SVK STTZN
Référence: 478213
ou équivalent

Technische Daten

Filetage de raccordement	M10
Matériau - plaque	INOX (V4A)
Matériau n°	1.4571 / 1.4404 / 1.4401
ASTM/AISI :	316Ti / 316L / 316
Matériau - axe	St/tZn
Ø Plaque de raccordement	80 mm

Filetage de raccordement	M10
Matériau - plaque	INOX (V4A)
Matériau n°	1.4571 / 1.4404 / 1.4401
ASTM/AISI :	316Ti / 316L / 316
Matériau - axe	St/tZn
Ø Plaque de raccordement	80 mm
Dimensions - axe de raccordement (Ø / longueur)	10 / 180 mm
Longueur minimale des vis M10	35 mm (longueur de filetage 40 mm)
Matériau - borne	St/tZn
Plage de serrage - borne Rd/Rd	7-10 / 7-10 mm
Plage de serrage - borne Rd/Pl	7-10 / 30-40 mm
Plage de serrage - borne Pl/Pl	30-40 / 30-40 mm
Dimension - borne	108 x 30 mm
Epaisseur de matériau - borne	4 mm
Vis	e M10 x 30 mm

Artikel 478213 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 478213 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Sans axe de raccordement, avec câble T vissé

3 Produkte

Art.-Nr. 478216 EFPM M10 V4A H07V-K 50QMM L1000

GTIN 4013364523487, Zolltarifnr. (EU): 85359000, Bruttogewicht: 760.00 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

produit : DEHN
Type: EFPM M10 V4A H07V-K 50QMM L1000
Référence: 478216
ou équivalent

Technische Daten

Filetage de raccordement	M10
Matériau - plaque	INOX (V4A)
Matériau n°	1.4571 / 1.4404 / 1.4401
ASTM/AISI :	316Ti / 316L / 316
Ø Plaque de raccordement	80 mm
Longueur - corde	1000 mm

Artikel 478216 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 478216 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 478217 EFPM M10 V4A H07V-K 50QMM L350

GTIN 4013364523494, Zolltarifnr. (EU): 85359000, Bruttogewicht: 420.00 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

produit : DEHN
Type: EFPM M10 V4A H07V-K 50QMM L350
Référence: 478217
ou équivalent

Technische Daten

Filetage de raccordement	M10
Matériau - plaque	INOX (V4A)
Matériau n°	1.4571 / 1.4404 / 1.4401
ASTM/AISI :	316Ti / 316L / 316
Ø Plaque de raccordement	80 mm
Longueur - corde	350 mm

Artikel 478217 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 478217 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 478218 EFPM M10 V4A H07V-K 50QMM L2500

GTIN 4013364523500, Zolltarifnr. (EU): 85359000, Bruttogewicht: 420.00 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

produit : DEHN
Type: EFPM M10 V4A H07V-K 50QMM L2500
Référence: 478218
ou équivalent

Technische Daten

Filetage de raccordement	M10
Matériau - plaque	INOX (V4A)
Matériau n°	1.4571 / 1.4404 / 1.4401
ASTM/AISI :	316Ti / 316L / 316
Ø Plaque de raccordement	80 mm
Longueur - corde	2500 mm

Artikel 478218 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 478218 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Sans axe de raccordement, avec borne MV

1 Produkt

Art.-Nr. 478214 EFPM M10 V4A MVK 8.10 STTZN

GTIN 4013364523463, Zolltarifnr. (EU): 85359000, Bruttogewicht: 291.56 g, VPE: 25.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

produit : DEHN
Type: EFPM M10 V4A MVK 8.10 STTZN
Référence: 478214
ou équivalent

Technische Daten

Filetage de raccordement	M10
Matériau - plaque	INOX (V4A)
Matériau n°	1.4571 / 1.4404 / 1.4401
ASTM/AISI :	316Ti / 316L / 316
Ø Plaque de raccordement	80 mm

Filetage de raccordement	M10
Matériau - plaque	INOX (V4A)
Matériau n°	1.4571 / 1.4404 / 1.4401
ASTM/AISI :	316Ti / 316L / 316
Ø Plaque de raccordement	80 mm
Longueur minimale des vis M10	35 mm (longueur de filetage 40 mm)
Matériau - borne	St/tZn
Plage de serrage - borne	rd 8-10 mm
Dimension - borne	40 x 40 mm
Epaisseur de matériau - borne	2,5 mm
Vis	di M10 x 35 mm
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	9,3 kA

Artikel 478214 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 478214 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Sans axe de raccordement, avec raccords parallèles et câble en cuivre

comprenant :

1 Point de prise de terre avec borne MV
1 Câble cuivre rd 8 mm, longueur 0,6 m
2 Raccords parallèles (référence 306 121)

1 Produkt

Art.-Nr. 478215 EFPM M10 V4A MVK 8.10 STTZN SET

GTIN 4013364523470, Zolltarifnr. (EU): 85359000, Bruttogewicht: 880.00 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

produit : DEHN
Type: EFPM M10 V4A MVK 8.10 STTZN SET
Référence: 478215
ou équivalent

Technische Daten

Filetage de raccordement	M10
Matériau - plaque	INOX (V4A)
Matériau n°	1.4571 / 1.4404 / 1.4401
ASTM/AISI :	316Ti / 316L / 316
Ø Plaque de raccordement	80 mm

Artikel 478215 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 478215 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Avec axe de raccordement et borne en U

1 Produkt

Art.-Nr. 478220 EFPM M10 V4A L230 VK DB STBL

GTIN 4013364524231, Zolltarifnr. (EU): 85359000, Bruttogewicht: 510.00 g, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

produit : DEHN
Type: EFPM M10 V4A L230 VK DB STBL
Référence: 478220
ou équivalent

Technische Daten

Filetage de raccordement	M10
Matériau - plaque	INOX (V4A)
Matériau n°	1.4571 / 1.4404 / 1.4401
ASTM/AISI :	316Ti / 316L / 316
Matériau - axe	St/tZn
Ø Plaque de raccordement	80 mm

Filetage de raccordement	M10
Matériau - plaque	INOX (V4A)
Matériau n°	1.4571 / 1.4404 / 1.4401
ASTM/AISI :	316Ti / 316L / 316
Matériau - axe	St/tZn
Ø Plaque de raccordement	80 mm
Dimensions - axe de raccordement (Ø / longueur)	10 / 180 mm
Longueur minimale des vis M10	35 mm (longueur de filetage 40 mm)
Matériau - borne	St/nu
Plage de serrage - borne Rd/Rd	(+/II) 6-20 / 8-10 mm
Plage de serrage - borne Rd/Pl	(+/II) 6-20 / 30 x 3-4 mm
Plage de serrage - borne Pl/Pl	(+/II) 30 x 3-4 / 30 x 3-4 mm
Dimension - borne	60 x 60 mm
Epaisseur de matériau - borne	3 mm
Vis	di M10 x 35 mm

Artikel 478220 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 478220 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Avec axe de raccordement et borne MAXI MV

1 Produkt

Art.-Nr. 478221 EFPM M10 V4A L230 MAMVK STBL

GTIN 4013364524248, Zolltarifnr. (EU): 85359000, Bruttogewicht: 730.00 g, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

produit : DEHN
Type: EFPM M10 V4A L230 MAMVK STBL
Référence: 478221
ou équivalent

Technische Daten

Filetage de raccordement	M10
Matériau - plaque	INOX (V4A)
Matériau n°	1.4571 / 1.4404 / 1.4401
ASTM/AISI :	316Ti / 316L / 316
Matériau - axe	St/tZn
Ø Plaque de raccordement	80 mm

Filetage de raccordement	M10
Matériau - plaque	INOX (V4A)
Matériau n°	1.4571 / 1.4404 / 1.4401
ASTM/AISI :	316Ti / 316L / 316
Matériau - axe	St/tZn
Ø Plaque de raccordement	80 mm
Dimensions - axe de raccordement (Ø / longueur)	10 / 180 mm
Longueur minimale des vis M10	35 mm (longueur de filetage 40 mm)
Matériau - borne	St/nu
Plage de serrage - borne Rd/Rd	(+/II) 8-16 / 15-25 mm
Dimension - borne	75 x 75 mm
Epaisseur de matériau - borne	3 mm
Vis	di M12 x 65 mm

Artikel 478221 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 478221 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb
