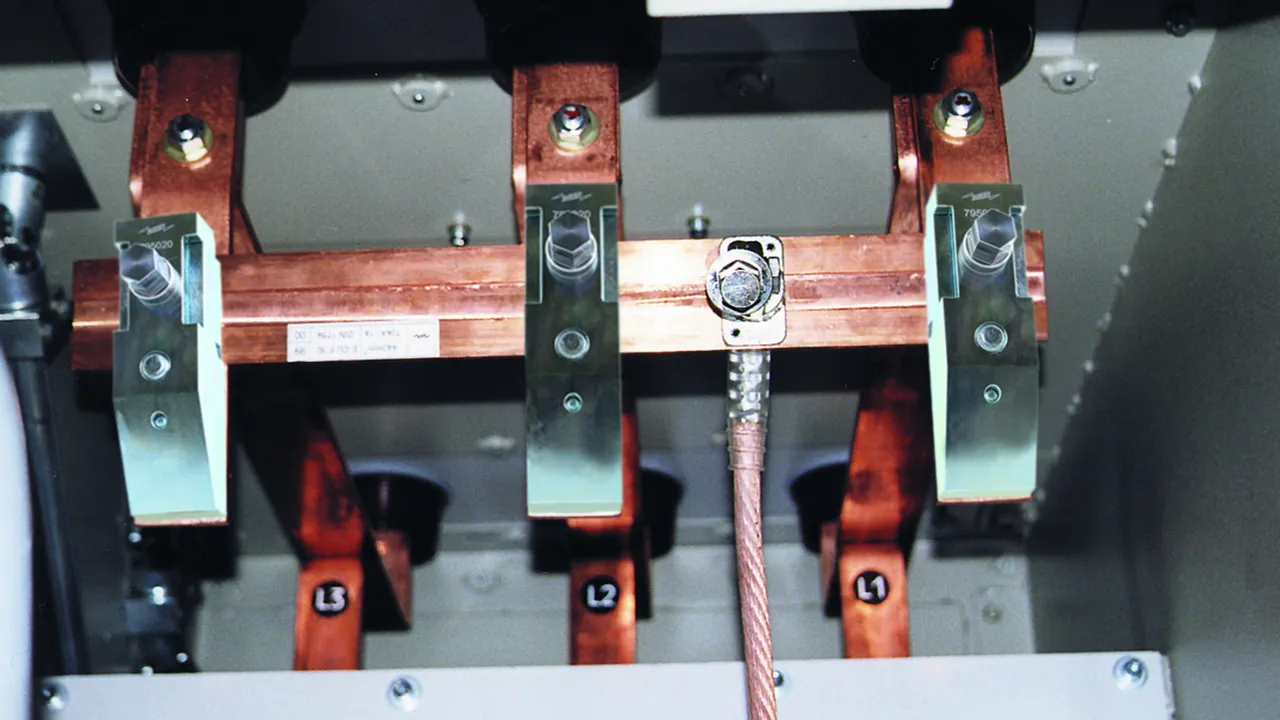

Barrette de mise en court-circuit
:quality(98)/www.dehn.at/store/f/52284223/HDVORSCHAU/795020a1_16-9.jpg)
:quality(98)/www.dehn.at/store/f/52284223/HDVORSCHAU/795020a1_16-9.jpg)
- Créer facilement en ligne la barrette de mise en court-circuit qui convient
- Configuration individuelle
- Contrôle de plausibilité permanent en arrière-plan
- Avec rainure longitudinale pour assurer la sécurité du contact
- Résistance élevée au courant de court-circuit jusqu’à max 130 kA / 0,5 s pour les installations à basse tension (BT) et jusqu’à 80 kA / 0,5 s pour les installations à moyenne tension (MT)
- Action à l’aide d’une perche de mise à la terre en version broche avec tête hexagonale ou broche avec tige transversale
- Il est possible de choisir en ligne d’autres longueurs de câble de mise à la terre et de rails via le système de configuration EuK
Details
:quality(98)/www.dehn.at/store/f/52284224/HDVORSCHAU/795038_2.jpg)
:quality(98)/www.dehn.at/store/f/52284224/HDVORSCHAU/795038_2.jpg)
:quality(98)/www.dehn.at/store/f/52284227/HDVORSCHAU/761011_1.jpg)
:quality(98)/www.dehn.at/store/f/52284227/HDVORSCHAU/761011_1.jpg)
:quality(98)/www.dehn.at/store/f/52284225/HDVORSCHAU/761010_1.jpg)
:quality(98)/www.dehn.at/store/f/52284225/HDVORSCHAU/761010_1.jpg)
:quality(98)/www.dehn.at/store/f/52284226/HDVORSCHAU/795041_2.jpg)
:quality(98)/www.dehn.at/store/f/52284226/HDVORSCHAU/795041_2.jpg)
:quality(98)/www.dehn.at/store/f/52284228/HDVORSCHAU/795040az1_D.jpg)
:quality(98)/www.dehn.at/store/f/52284228/HDVORSCHAU/795040az1_D.jpg)
Art.-Nr. VL2FG28 KS SQ C NS VL2FG28
GTIN 4013364450820, Zolltarifnr. (EU): 85359000, Bruttogewicht: 6.18 kg, VPE: 1.00 pièce(s)
Abbildungen
:quality(98)/www.dehn.at/store/f/52284232/HDVORSCHAU/795138mb_D.jpg)
:quality(98)/www.dehn.at/store/f/52284232/HDVORSCHAU/795138mb_D.jpg)
:quality(98)/www.dehn.at/store/f/52284233/HDVORSCHAU/795138az.jpg)
:quality(98)/www.dehn.at/store/f/52284233/HDVORSCHAU/795138az.jpg)
Technische Daten
| Application | BT |
| Ensemble de suspension | SQ |
| Position de l'ensemble de suspension (IH ) | 175 mm |
| Longueur totale (IG ) | 500 mm |
| Ensemble entre les rails (SA ) | 150 mm |
| Courant de court-circuit max. Ik 0,5 s | 130 kA |
| Courant de court-circuit max. Ik 1 s | 90 kA |
| Important: Lors de la commande préciser la bonne référence. | |
Art.-Nr. VHNEFQE KS SK C NS VHNEFQE
GTIN 4013364450837, Zolltarifnr. (EU): 85359000, Bruttogewicht: 6.14 kg, VPE: 1.00 pièce(s)
Abbildungen
:quality(98)/www.dehn.at/store/f/52284249/HDVORSCHAU/795138mb_D.jpg)
:quality(98)/www.dehn.at/store/f/52284249/HDVORSCHAU/795138mb_D.jpg)
:quality(98)/www.dehn.at/store/f/52284250/HDVORSCHAU/795138az.jpg)
:quality(98)/www.dehn.at/store/f/52284250/HDVORSCHAU/795138az.jpg)
Technische Daten
| Application | BT |
| Ensemble de suspension | SK |
| Position de l'ensemble de suspension (IH ) | 175 mm |
| Longueur totale (IG ) | 500 mm |
| Ensemble entre les rails (SA ) | 150 mm |
| Courant de court-circuit max. Ik 0,5 s | 130 kA |
| Courant de court-circuit max. Ik 1 s | 90 kA |
| Important: Lors de la commande préciser la bonne référence. | |
Art.-Nr. VV7M6CQ KSX SQ C MS VV7M6CQ
GTIN 4013364461963, Zolltarifnr. (EU): 85359000, Bruttogewicht: 10.00 kg, VPE: 1.00 pièce(s)
Abbildungen
:quality(98)/www.dehn.at/store/f/52284252/HDVORSCHAU/795138mb_D.jpg)
:quality(98)/www.dehn.at/store/f/52284252/HDVORSCHAU/795138mb_D.jpg)
:quality(98)/www.dehn.at/store/f/52284253/HDVORSCHAU/795138az.jpg)
:quality(98)/www.dehn.at/store/f/52284253/HDVORSCHAU/795138az.jpg)
Technische Daten
| Application | MS |
| Ensemble de suspension | SQ |
| Position de l'ensemble de suspension (IH ) | 525 mm |
| Longueur totale (IG ) | 1 500 mm |
| Ensemble entre les rails (SA ) | 450 mm |
| Courant de court-circuit max. Ik 0,5 s | 80 kA |
| Courant de court-circuit max. Ik 1 s | 80 kA |
| Important: Lors de la commande préciser la bonne référence. | |
Art.-Nr. V5DHK24 KSX SK C MS V5DHK24
GTIN 4013364461970, Zolltarifnr. (EU): 85359000, Bruttogewicht: 10.00 kg, VPE: 1.00 pièce(s)
Abbildungen
:quality(98)/www.dehn.at/store/f/52284255/HDVORSCHAU/795138mb_D.jpg)
:quality(98)/www.dehn.at/store/f/52284255/HDVORSCHAU/795138mb_D.jpg)
:quality(98)/www.dehn.at/store/f/52284256/HDVORSCHAU/795138az.jpg)
:quality(98)/www.dehn.at/store/f/52284256/HDVORSCHAU/795138az.jpg)
Technische Daten
| Application | MS |
| Ensemble de suspension | SK |
| Position de l'ensemble de suspension (IH ) | 525 mm |
| Longueur totale (IG ) | 1 500 mm |
| Ensemble entre les rails (SA ) | 450 mm |
| Courant de court-circuit max. Ik 0,5 s | 80 kA |
| Courant de court-circuit max. Ik 1 s | 80 kA |
| Important: Lors de la commande préciser la bonne référence. | |
Art.-Nr. VNRLBXU KS SQ A NS VNRLBXU
GTIN 4013364450868, Zolltarifnr. (EU): 85359000, Bruttogewicht: 10.00 kg, VPE: 1.00 pièce(s)
Abbildungen
:quality(98)/www.dehn.at/store/f/52284260/HDVORSCHAU/795148mb_D.jpg)
:quality(98)/www.dehn.at/store/f/52284260/HDVORSCHAU/795148mb_D.jpg)
:quality(98)/www.dehn.at/store/f/52284261/HDVORSCHAU/795142az.jpg)
:quality(98)/www.dehn.at/store/f/52284261/HDVORSCHAU/795142az.jpg)
Technische Daten
| Application | BT |
| Ensemble de suspension | SQ |
| Position de l'ensemble de suspension (IH ) | 175 mm |
| Longueur totale (IG ) | 500 mm |
| Ensemble entre les rails (SA ) | 150 mm |
| Courant de court-circuit max. Ik 0,5 s | 90 kA |
| Courant de court-circuit max. Ik 1 s | 64 kA |
| Important : Veuillez donner la référence de variante précise lors de la commande. Attention : Il est possible de configurer d’autres versions en ligne via le système de configuration EuK. |
|
Art.-Nr. VP33XYL KS SK A NS VP33XYL
GTIN 4013364450875, Zolltarifnr. (EU): 85359000, Bruttogewicht: 10.00 kg, VPE: 1.00 pièce(s)
Abbildungen
:quality(98)/www.dehn.at/store/f/52284263/HDVORSCHAU/795148mb_D.jpg)
:quality(98)/www.dehn.at/store/f/52284263/HDVORSCHAU/795148mb_D.jpg)
:quality(98)/www.dehn.at/store/f/52284264/HDVORSCHAU/795142az.jpg)
:quality(98)/www.dehn.at/store/f/52284264/HDVORSCHAU/795142az.jpg)
Technische Daten
| Application | BT |
| Ensemble de suspension | SK |
| Position de l'ensemble de suspension (IH ) | 175 mm |
| Longueur totale (IG ) | 500 mm |
| Ensemble entre les rails (SA ) | 150 mm |
| Courant de court-circuit max. Ik 0,5 s | 90 kA |
| Courant de court-circuit max. Ik 1 s | 64 kA |
| Important : Veuillez donner la référence de variante précise lors de la commande. Attention : Il est possible de configurer d’autres versions en ligne via le système de configuration EuK. |
|
Art.-Nr. VSJ3Y6N KSX SQ A MS VSJ3Y6N
GTIN 4013364461994, Zolltarifnr. (EU): 85359000, Bruttogewicht: 10.00 kg, VPE: 1.00 pièce(s)
Abbildungen
:quality(98)/www.dehn.at/store/f/52284266/HDVORSCHAU/795148mb_D.jpg)
:quality(98)/www.dehn.at/store/f/52284266/HDVORSCHAU/795148mb_D.jpg)
:quality(98)/www.dehn.at/store/f/52284267/HDVORSCHAU/795142az.jpg)
:quality(98)/www.dehn.at/store/f/52284267/HDVORSCHAU/795142az.jpg)
Technische Daten
| Application | MS |
| Ensemble de suspension | SQ |
| Position de l'ensemble de suspension (IH ) | 675 mm |
| Longueur totale (IG ) | 1 500 mm |
| Ensemble entre les rails (SA ) | 450 mm |
| Courant de court-circuit max. Ik 0,5 s | 60 kA |
| Courant de court-circuit max. Ik 1 s | 60 kA |
| Important : Veuillez donner la référence de variante précise lors de la commande. Attention : Il est possible de configurer d’autres versions en ligne via le système de configuration EuK. |
|
Art.-Nr. VANH53Y KSX SK A MS VANH53Y
GTIN 4013364461987, Zolltarifnr. (EU): 85359000, Bruttogewicht: 10.00 kg, VPE: 1.00 pièce(s)
Abbildungen
:quality(98)/www.dehn.at/store/f/52284269/HDVORSCHAU/795148mb_D.jpg)
:quality(98)/www.dehn.at/store/f/52284269/HDVORSCHAU/795148mb_D.jpg)
:quality(98)/www.dehn.at/store/f/52284270/HDVORSCHAU/795142az.jpg)
:quality(98)/www.dehn.at/store/f/52284270/HDVORSCHAU/795142az.jpg)
Technische Daten
| Application | MS |
| Ensemble de suspension | SK |
| Position de l'ensemble de suspension (IH ) | 675 mm |
| Longueur totale (IG ) | 1 500 mm |
| Ensemble entre les rails (SA ) | 450 mm |
| Courant de court-circuit max. Ik 0,5 s | 60 kA |
| Courant de court-circuit max. Ik 1 s | 60 kA |
| Important : Veuillez donner la référence de variante précise lors de la commande. Attention : Il est possible de configurer d’autres versions en ligne via le système de configuration EuK. |
|
