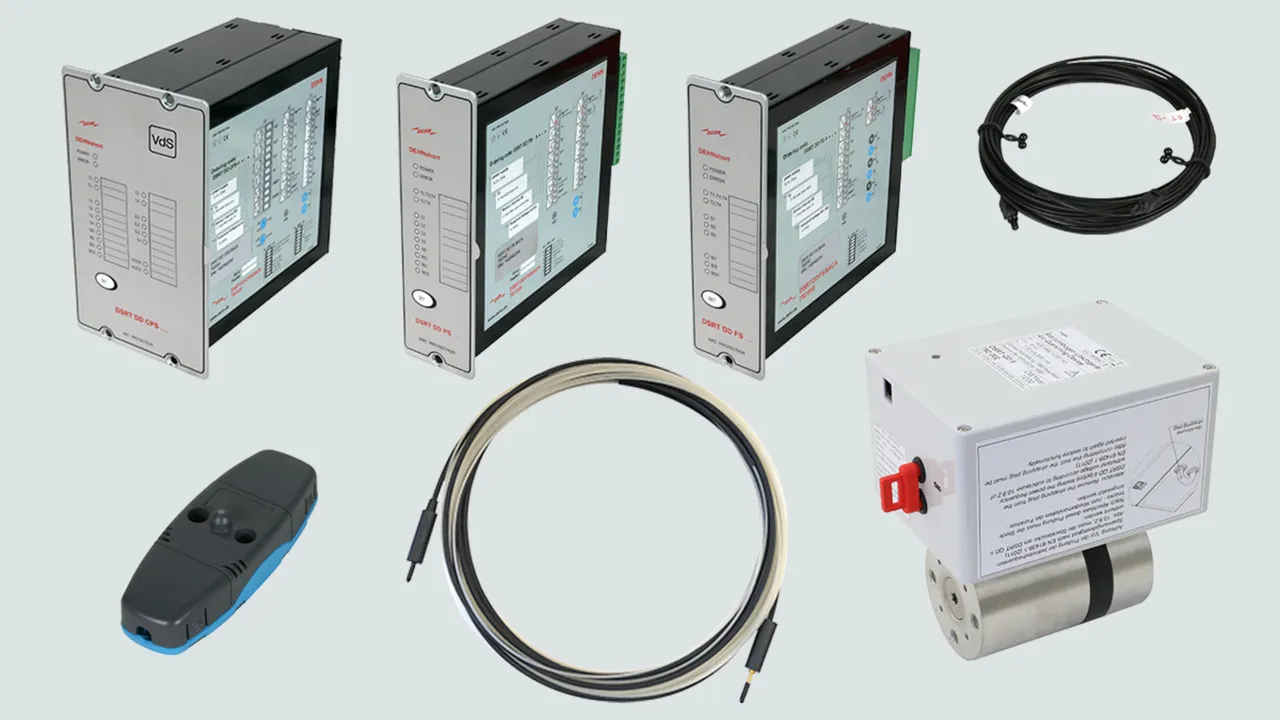

Système de protection contre les Arcs Flash DEHNshort

Protection des personnes et des installation conformément à la norme DIN EN 61439-2, annexe 1 (IEC/TR 61641 éd. 3, 2014)
Utilisation en combinaison avec les dispositifs de commutation dans les systèmes basse tension conformément à la norme DIN EN 61439-2 selon les tests d’intégration selon DIN VDE 0660-600-2-1, 2021 (IEC TS 63107: 2020)
Disponibilité maximale de l’installation
Concept modulaire
L’état du système est signalé à l'avant de l'installation

Details

lorem ipsum — Dispositifs de détection dans la porte

Dispositif d'extinction de l'arc au-dessus de l'alimentation

Weiterführende Informationen

Verwandte Themen

Description du système

Unité de détection ( courant + lumière)

Unité de détection DSRT DD CPS ... pour la détection de courant et de lumière (capteurs à point DSRT PS), y compr. sortie, pour le raccordement de deux unités d’extinction DSRT QD II.

2 Produkte

Art.-Nr. 782030 DSRT DD CPS BACA

GTIN 4013364245792, Zolltarifnr. (EU): 85364900, Bruttogewicht: 1.48 kg, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Unité de détection électronique pour la détection de courant et de lumière
Unité de détection électronique pour un
système de détection d’arc électrique et
un système de protection contre les arcs électriques
pour raccorder des capteurs de lumière en point
et un kit de transformation électrique
Montage dans la porte de l’armoire électrique
Routine automatique d’autosurveillance
et indicateur d’état via affichage LED
Tension d’alimentation : 18 - 72 V DC
Puissance absorbée : 5 W
Nombre de canaux de capteurs de lumière : 4
Nombre de capteurs de lumière : 12 (4 x 3 capteurs)
Sorties relais : 4 sans potentiel
5 A, 250 V AC/DC
Signal de courant d’entrée : 1 / 5 A
Nombre de raccordements du transformateur :
3 pour les conducteurs extérieurs, 1 pour le courant total

produit : DEHN
Type: DSRT DD CPS BACA
Référence: 782030
ou équivalent

Zertifikate

Technische Daten

Min. / max. tension (U_N )	18-72 V DC
Temps de déclenchement de l'Arc Flash (t_mtA )	< 3-4 ms mit DSRT QD II
Protection (avant)	IP 50
Protection (arrière)	IP 20
Dimensions du panneau avant (h x l )	177 x 102 mm
Encombrement (h x l x p)	157 x 82 x 164 mm
Entrée capteur	S1, S2, S3, S4 (par connexion de canal 3 capteurs (PS) DSRT est possible)
Entrée courant	1 A / 5 A (IL1, IL2, IL3, Io)
Entrée binaire	24 V DC, 3 mA (BI1, BI2)
Relais de déclenchement	jusqu'à 250 V AC/DC 5 A (T1, T2, T3, T4)
Sorties à grande vitesse	jusqu'à 250 V AC/DC 2 A (HS01, HS02)
Sorties système de mise en court-circuit	LWL (min. 43 mA) (2x TX)
Sortie binaire	24 V DC 20 mA (B01)
Température d'exploitation (T_U )	–35 °C ... +70 °C
Temps de déclenchement du relais	7 ms
Temps de déclechement HSO	< 2 ms
Temps de déclenchement TX	< 2 ms
Certifications	VdS

Min. / max. tension (U_N )	18-72 V DC
Temps de déclenchement de l'Arc Flash (t_mtA )	< 3-4 ms mit DSRT QD II
Protection (avant)	IP 50
Protection (arrière)	IP 20
Dimensions du panneau avant (h x l )	177 x 102 mm
Encombrement (h x l x p)	157 x 82 x 164 mm
Entrée capteur	S1, S2, S3, S4 (par connexion de canal 3 capteurs (PS) DSRT est possible)
Entrée courant	1 A / 5 A (IL1, IL2, IL3, Io)
Entrée binaire	24 V DC, 3 mA (BI1, BI2)
Relais de déclenchement	jusqu'à 250 V AC/DC 5 A (T1, T2, T3, T4)
Sorties à grande vitesse	jusqu'à 250 V AC/DC 2 A (HS01, HS02)
Sorties système de mise en court-circuit	LWL (min. 43 mA) (2x TX)
Sortie binaire	24 V DC 20 mA (B01)
Température d'exploitation (T_U )	–35 °C ... +70 °C
Temps de déclenchement du relais	7 ms
Temps de déclechement HSO	< 2 ms
Temps de déclenchement TX	< 2 ms
Certifications	VdS
