Entlade- und Potentialausgleichsvorrichtungen

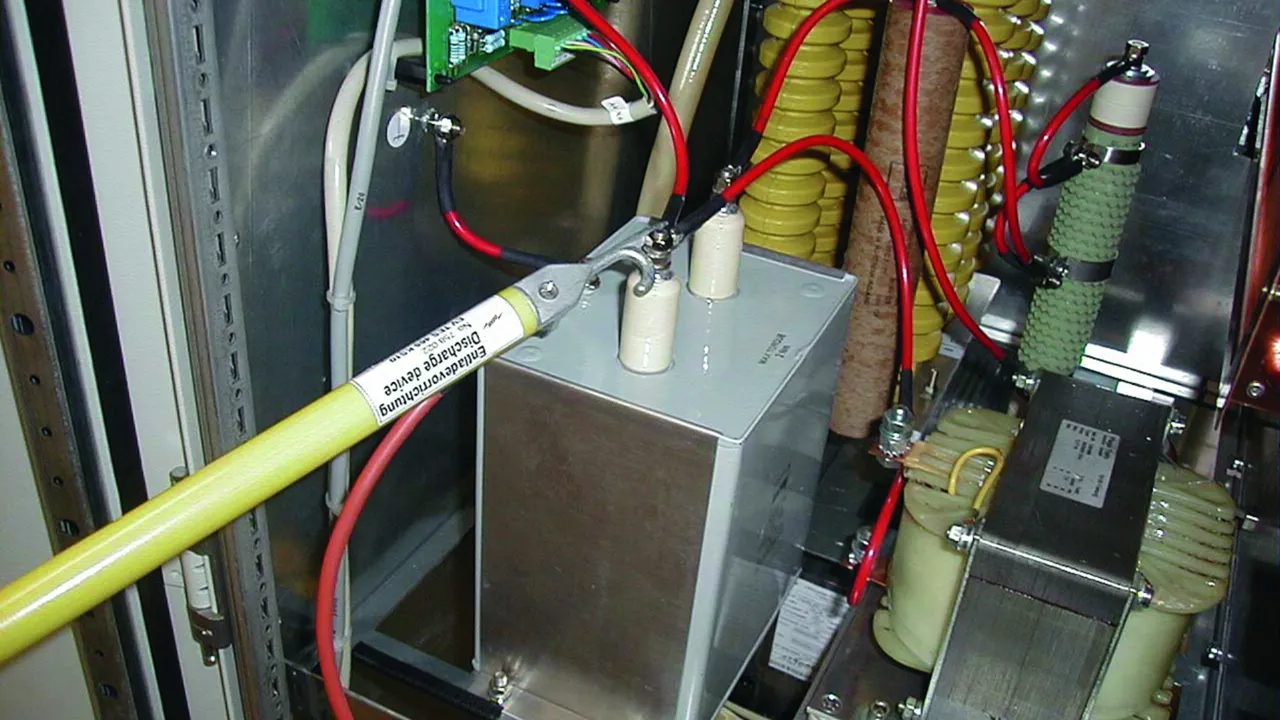

Pour dissiper les charges statiques
Différents embouts de stylet
Loquet d'accrochage spécialement conçu pour les filtres électrostatiques, pour accrocher à une échelle ronde de Ø12 à 26,5 mm
Entrées de câbles sous gaine en plastique étanche, avec protection anti-plis supplémentaire

Entladevorrichtung mit Handgriff und Erdungsklemme mit Flügelschraube

1 Produkt

Art.-Nr. 758020 EV TES 465 EK

GTIN 4013364098992, Zolltarifnr. (EU): 85369095, Bruttogewicht: 1.44 kg, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Longueur - câble	3500 mm
Section du câble	16 mm²
logement de câble	transparent
longueur du tube	465 mm
Longueur totale (l_G )	550 mm
Plage de serrage	Jusqu'à 20 mm
Matière tactile et dentelle suspendue	Zamak

Longueur - câble	3500 mm
Section du câble	16 mm²
logement de câble	transparent
Matériau - câble de mise à la terre	Cu très flexible
longueur du tube	465 mm
Longueur totale (l_G )	550 mm
Plage de serrage	Jusqu'à 20 mm
Utilisation	Utilisation seulement hors pluie
Matière tactile et dentelle suspendue	Zamak
Matériau - tube isolant	polyester renforcé de fibres de verre

Artikel 758020 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 758020 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Entladevorrichtung mit Handgriff und Erdungszange mit Spannfeder

1 Produkt

Art.-Nr. 758021 EV TES 465 EZ

GTIN 4013364099005, Zolltarifnr. (EU): 85369095, Bruttogewicht: 1.20 kg, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Longueur - câble	3500 mm
Section du câble	16 mm²
logement de câble	transparent
longueur du tube	465 mm
Longueur totale (l_G )	550 mm
Zone de serrage Rd / Pl	jusqu’à Ø16 mm / jusqu’à 13 mm
Matière tactile et dentelle suspendue	Zamak

Longueur - câble	3500 mm
Section du câble	16 mm²
logement de câble	transparent
Matériau - câble de mise à la terre	Cu très flexible
longueur du tube	465 mm
Longueur totale (l_G )	550 mm
Zone de serrage Rd / Pl	jusqu’à Ø16 mm / jusqu’à 13 mm
Utilisation	Utilisation seulement hors pluie
Matière tactile et dentelle suspendue	Zamak
Matériau - tube isolant	polyester renforcé de fibres de verre

Artikel 758021 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 758021 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Entladevorrichtung mit Handgriff und erdseitigem Kabelschuh

Alésage Ø8,4 mm et tuyau en silicone.

1 Produkt

Art.-Nr. 758022 EV TES 465 KS10

GTIN 4013364099012, Zolltarifnr. (EU): 85369095, Bruttogewicht: 750.00 g, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Longueur - câble	3500 mm
Section du câble	10 mm²
logement de câble	ligne de silicone rouge
longueur du tube	465 mm
Longueur totale (l_G )	550 mm
Matière tactile et dentelle suspendue	Zamak

Longueur - câble	3500 mm
Section du câble	10 mm²
logement de câble	ligne de silicone rouge
Matériau - câble de mise à la terre	Cu très flexible
longueur du tube	465 mm
Longueur totale (l_G )	550 mm
Utilisation	Utilisation seulement hors pluie
Matière tactile et dentelle suspendue	Zamak
Matériau - tube isolant	polyester renforcé de fibres de verre

Artikel 758022 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 758022 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Entladevorrichtung mit Erdungsklemme mit Flügelschraube

1 Produkt

Art.-Nr. 758001 EV TS 2000 EK

GTIN 4013364004030, Zolltarifnr. (EU): 85369095, Bruttogewicht: 3.22 kg, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Longueur - câble	3500 mm
Section du câble	16 mm²
logement de câble	transparent
longueur du tube	2000 mm
Longueur totale (l_G )	2050 mm
Plage de serrage	Jusqu'à 20 mm
Matière pointe	alliage de Cu / gal Sn

Longueur - câble	3500 mm
Section du câble	16 mm²
logement de câble	transparent
Matériau - câble de mise à la terre	Cu très flexible
longueur du tube	2000 mm
Longueur totale (l_G )	2050 mm
Plage de serrage	Jusqu'à 20 mm
Utilisation	Utilisation seulement hors pluie
Matière pointe	alliage de Cu / gal Sn
Matériau - tube isolant	polyester renforcé de fibres de verre

Artikel 758001 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 758001 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Entladevorrichtung mit Erdungszange mit Spannfeder

1 Produkt

Art.-Nr. 758003 EV TS 2000 EZ

GTIN 4013364004047, Zolltarifnr. (EU): 85369095, Bruttogewicht: 2.95 kg, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

Technische Daten

Longueur - câble	3500 mm
Section du câble	16 mm²
logement de câble	transparent
longueur du tube	2000 mm
Longueur totale (l_G )	2050 mm
Zone de serrage Rd / Pl	jusqu’à Ø16 mm / jusqu’à 13 mm
Matière pointe	alliage de Cu / gal Sn

Longueur - câble	3500 mm
Section du câble	16 mm²
logement de câble	transparent
Matériau - câble de mise à la terre	Cu très flexible
longueur du tube	2000 mm
Longueur totale (l_G )	2050 mm
Zone de serrage Rd / Pl	jusqu’à Ø16 mm / jusqu’à 13 mm
Tube isolant à capacité isolante (basé sur DIN VDE 0681-1)	75 kV
Courant de décharge maximal (8/20 μs) *	50 kA
Utilisation	Utilisation seulement hors pluie
Matière pointe	alliage de Cu / gal Sn
Matériau - tube isolant	polyester renforcé de fibres de verre

Artikel 758003 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 758003 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Erdungsvorrichtung mit Erdungsklemme mit Knebel

Pour accrocher sur des échelles rondes Ø12 ... 26.5 mm de précipitateurs électrostatiques.

1 Produkt

Art.-Nr. 758015 EV EH 1725 EK

GTIN 4013364041608, Zolltarifnr. (EU): 85369095, Bruttogewicht: 3.62 kg, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Longueur - câble	3500 mm
Section du câble	25 mm²
logement de câble	transparent
longueur du tube	1500 mm
Longueur totale (l_G )	1725 mm
Plage de serrage	jusqu'à 30 mm
Matériel crochet	Bronze/gal Sn

Longueur - câble	3500 mm
Section du câble	25 mm²
logement de câble	transparent
Matériau - câble de mise à la terre	Cu très flexible
Pièce de raccordement au système de mise à la terre	Borne de terre de type F 2, plage de serrage jusqu'à 30 mm
longueur du tube	1500 mm
Longueur totale (l_G )	1725 mm
Plage de serrage	jusqu'à 30 mm
Utilisation	Utilisation seulement hors pluie
Matériel crochet	Bronze/gal Sn
Matériau - tube isolant	polyester renforcé de fibres de verre

Artikel 758015 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 758015 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Entladevorrichtung mit Tast- und Einhängespitze und erdseitigem Kabelschuh

Cosses à sertir PK1 (alésage Ø12.5 mm avec protection anti-rotation)

1 Produkt

Art.-Nr. 758025 EV TES STK 1500 KS

GTIN 4013364127838, Zolltarifnr. (EU): 85369095, Bruttogewicht: 2.29 kg, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Longueur - câble	3500 mm
Section du câble	16 mm²
logement de câble	transparent
longueur du tube	1310 mm
Longueur totale (l_G )	1500 mm
Matière tactile et dentelle suspendue	Zamak

Longueur - câble	3500 mm
Section du câble	16 mm²
logement de câble	transparent
Matériau - câble de mise à la terre	Cu très flexible
longueur du tube	1310 mm
Longueur totale (l_G )	1500 mm
Utilisation	Utilisation seulement hors pluie
Matière tactile et dentelle suspendue	Zamak
Matériau - tube isolant	polyester renforcé de fibres de verre

Artikel 758025 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 758025 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Entladevorrichtung mit Einhängebügel und erdseitigem Kabelschuh

Cosses à sertir PK1 (alésage Ø12.5 mm avec protection anti-rotation)

1 Produkt

Art.-Nr. 758028 EV EHB 1600 SN7114

GTIN 4013364132450, Zolltarifnr. (EU): 85369095, Bruttogewicht: 5.16 kg, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Longueur - câble	3500 mm
Section du câble	16 mm²
logement de câble	transparent
longueur du tube	1310 mm
Longueur totale (l_G )	1600 mm
Matériau - étrier	INOX

Longueur - câble	3500 mm
Section du câble	16 mm²
logement de câble	transparent
Matériau - câble de mise à la terre	Cu très flexible
longueur du tube	1310 mm
Longueur totale (l_G )	1600 mm
Utilisation	Utilisation seulement hors pluie
Matériau - étrier	INOX
Matériau - tube isolant	polyester renforcé de fibres de verre

Artikel 758028 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 758028 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Potentialausgleichsvorrichtung mit isolierten Erdungsklemmen

1 Produkt

Art.-Nr. 758099 PAV 3+1 16 ZAK

GTIN 4013364287587, Zolltarifnr. (EU): 85369095, Bruttogewicht: 3.21 kg, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

Technische Daten

Longueur - A/B/C	1750 mm
Longueur - D	3200 mm
Section du câble	16 mm²
logement de câble	transparent
Plage de serrage	5-25 mm

Longueur - A/B/C	1750 mm
Longueur - D	3200 mm
Section du câble	16 mm²
logement de câble	transparent
Plage de serrage	5-25 mm
Pince de couleur A / B / C	noir
Couleur terminal D	rouge
Opérations de terminal possibles	> 500
Courant continu maximal admissible	10 A
Plage de température de fonctionnement	-30 °C ... +50 °C
Plage de température de stockage	-40 °C ... +70 °C
conducteur	fil de cuivre nu selon VDE 0295-6
Rigidité diélectrique de la gaine du câble	min. 10 kV/mm
Isolation d'épaisseur de paroi	1,20 mm (typique)
Matériau - isolant	Mélange de PVC TM2 selon HD21.1

Artikel 758099 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 758099 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Entladevorrichtung mit Handgriff, ohne Erdungsleitung

1 Produkt

Art.-Nr. 758036 EV TES 465 SN7215

GTIN 4013364133884, Zolltarifnr. (EU): 85369095, Bruttogewicht: 1.35 kg, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

longueur du tube	465 mm
Longueur totale (l_G )	550 mm
Vis	M8 x 20 mm
Matière tactile et dentelle suspendue	Zamak

Artikel 758036 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 758036 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Entladevorrichtung mit Tastspitze, ohne Erdungsleitung

1 Produkt

Art.-Nr. 758075 EV TS STK 1470

GTIN 4013364247789, Zolltarifnr. (EU): 85369095, Bruttogewicht: 1.75 kg, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

longueur du tube	1310 mm
Longueur totale (l_G )	1470 mm
Vis	M8 x 20 mm
Matière pointe	alliage de Cu / gal Sn

Artikel 758075 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 758075 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Entladevorrichtung mit Tast- und Einhängespitze, ohne Erdungsleitung

1 Produkt

Art.-Nr. 758085 EV TES STK 1500

GTIN 4013364247819, Zolltarifnr. (EU): 85369095, Bruttogewicht: 1.42 kg, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

longueur du tube	1310 mm
Longueur totale (l_G )	1500 mm
Vis	M8 x 20 mm
Matière tactile et dentelle suspendue	Zamak

Artikel 758085 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 758085 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Entladevorrichtung mit Einhängebügel, ohne Erdungsleitung

1 Produkt

Art.-Nr. 758095 EV EHB STK 1600

GTIN 4013364247826, Zolltarifnr. (EU): 85369095, Bruttogewicht: 2.32 kg, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Technische Daten

longueur du tube	1310 mm
Longueur totale (l_G )	1600 mm
Vis	M8 x 20 mm
Matériau - étrier	INOX

Artikel 758095 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 758095 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Entlade- und Potentialausgleichsvorrichtungen

Entladevorrichtung mit Handgriff und Erdungsklemme mit Flügelschraube

Art.-Nr. 758020 EV TES 465 EK

Artikel 758020 wurde zum Merkzettel hinzugefügt.

Artikel 758020 wurde zum Warenkorb hinzugefügt.

Entladevorrichtung mit Handgriff und Erdungszange mit Spannfeder

Art.-Nr. 758021 EV TES 465 EZ

Artikel 758021 wurde zum Merkzettel hinzugefügt.

Artikel 758021 wurde zum Warenkorb hinzugefügt.

Entladevorrichtung mit Handgriff und erdseitigem Kabelschuh

Art.-Nr. 758022 EV TES 465 KS10

Artikel 758022 wurde zum Merkzettel hinzugefügt.

Artikel 758022 wurde zum Warenkorb hinzugefügt.

Entladevorrichtung mit Erdungsklemme mit Flügelschraube

Art.-Nr. 758001 EV TS 2000 EK

Artikel 758001 wurde zum Merkzettel hinzugefügt.

Artikel 758001 wurde zum Warenkorb hinzugefügt.

Entladevorrichtung mit Erdungszange mit Spannfeder

Art.-Nr. 758003 EV TS 2000 EZ

Artikel 758003 wurde zum Merkzettel hinzugefügt.

Artikel 758003 wurde zum Warenkorb hinzugefügt.

Erdungsvorrichtung mit Erdungsklemme mit Knebel

Art.-Nr. 758015 EV EH 1725 EK

Artikel 758015 wurde zum Merkzettel hinzugefügt.

Artikel 758015 wurde zum Warenkorb hinzugefügt.

Entladevorrichtung mit Tast- und Einhängespitze und erdseitigem Kabelschuh

Art.-Nr. 758025 EV TES STK 1500 KS

Artikel 758025 wurde zum Merkzettel hinzugefügt.

Artikel 758025 wurde zum Warenkorb hinzugefügt.

Entladevorrichtung mit Einhängebügel und erdseitigem Kabelschuh

Art.-Nr. 758028 EV EHB 1600 SN7114

Artikel 758028 wurde zum Merkzettel hinzugefügt.

Artikel 758028 wurde zum Warenkorb hinzugefügt.

Potentialausgleichsvorrichtung mit isolierten Erdungsklemmen

Art.-Nr. 758099 PAV 3+1 16 ZAK

Artikel 758099 wurde zum Merkzettel hinzugefügt.

Artikel 758099 wurde zum Warenkorb hinzugefügt.

Entladevorrichtung mit Handgriff, ohne Erdungsleitung

Art.-Nr. 758036 EV TES 465 SN7215

Sie müssen angemeldet sein um 758036.stp herunterzuladen.

Sie müssen angemeldet sein um 758036.igs herunterzuladen.

Sie müssen angemeldet sein um 758036.jt herunterzuladen.

Sie müssen angemeldet sein um 758036.dwg herunterzuladen.

Artikel 758036 wurde zum Merkzettel hinzugefügt.

Artikel 758036 wurde zum Warenkorb hinzugefügt.

Entladevorrichtung mit Tastspitze, ohne Erdungsleitung

Art.-Nr. 758075 EV TS STK 1470

Artikel 758075 wurde zum Merkzettel hinzugefügt.

Artikel 758075 wurde zum Warenkorb hinzugefügt.

Entladevorrichtung mit Tast- und Einhängespitze, ohne Erdungsleitung

Art.-Nr. 758085 EV TES STK 1500

Artikel 758085 wurde zum Merkzettel hinzugefügt.

Artikel 758085 wurde zum Warenkorb hinzugefügt.

Entladevorrichtung mit Einhängebügel, ohne Erdungsleitung

Art.-Nr. 758095 EV EHB STK 1600

Sie müssen angemeldet sein um 758095.stp herunterzuladen.

Sie müssen angemeldet sein um 758095.igs herunterzuladen.

Sie müssen angemeldet sein um 758095.jt herunterzuladen.

Sie müssen angemeldet sein um 758095.dwg herunterzuladen.

Sie müssen angemeldet sein um 758095m_D.dxf herunterzuladen.

Artikel 758095 wurde zum Merkzettel hinzugefügt.

Artikel 758095 wurde zum Warenkorb hinzugefügt.
