Art.-Nr. 909531 DSH ZP 2 TT 255

GTIN 4013364424807, Zolltarifnr. (EU): 85363090, Bruttogewicht: 610.48 g, VPE: 1.00 pièce(s)

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Parafoudre combiné DEHNshield DSH ZP 2 TT 255
Parafoudre combiné quadripolaire pour 230/400 V
Systèmes TT et TN-S
Utilisation en amont des compteurs conformément à VDE-AR-N 4100
Parafoudre type 1 + type 2 + type 3 selon EN 61643-11

Technologie à base d’éclateurs à air RAC puissante protégeant les équipements terminaux
Avec raccordement Click + Power :
Montage direct sans outillage sur les systèmes de barres omnibus 40 mm

Tension continue maximale : 255 VAC
Niveau de protection : <= 1,5 kV
Courant de foudre total (10/350) : 50 kA
Tenue aux courants de court-circuit : 25 kAeff
Coordination énergétique selon DIN EN 62305-4
pour les parafoudres de la gamme Red/Line,
ainsi que directement pour les appareils terminaux
Largeur d’installation peu encombrante de 38 mm pour une utilisation compacte avec borne d’alimentation

Clip de protection à encliqueter pour adapter à toutes les tailles
(max. 3 modules standard) conformément à la norme DIN VDE 0603-1

produit : DEHN
Type: DSH ZP 2 TT 255
Référence: 909531
ou équivalent

Zertifikate

Rapid Arc Control

Durch die RAC-Funkenstreckentechnologie reagieren Kombi-Ableiter umgehend und schützen, aufgrund deutlich reduzierter Restenergie, zuverlässig empfindliche Endgeräte. Vorteile sind ein niedriger Schutzpegel Up und minimalste Restenergie. Überspannungen werden nach der extrem schnellen Zündung der Funkenstrecke für die Dauer des beim Ableiten auftretenden Stoßstroms sicher auf Werte unterhalb des Schutzegels Up = 1,5 kV begrenzt. Diese geringe Belastung durch die Restspannung ist sowohl bei kurzen Stoßstromimpulsen als auch bei vergleichsweise länger andauernden Blitzstrombelastungen sichergestellt – Endgeräte und Systeme werden maximal geschont. Die schnelle und zuverlässige Unterbrechung des Netzfolgestroms stellt selbst bei kleinsten Sicherungen im Hausanschlusskasten zudem sicher, dass diese nicht auslöst. Überspannungen werden somit sicher abgeleitet ohne ein Fehlauslösen an Überstromschutzorganen zu provozieren und die Versorgungssicherheit zu gefährden.

Technische Daten

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Courant de choc de décharge (10/350 µs) [L-N] (I_imp )	12,5 kA
Courant de choc de décharge (10/350 µs) [N-PE] (I_imp )	50 kA
Niveau de protection [L-N] (U_P )	≤ 1,5 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Protection max. contre les surintensités	160 A gG
Certifications	VDE

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50 / 60 Hz)
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Courant de choc de décharge (10/350 µs) [L-N] (I_imp )	12,5 kA
Énergie spécifique [L-N] (W/R)	39,06 kJ/Ohm
Courant de choc de décharge (10/350 µs) [N-PE] (I_imp )	50 kA
Énergie spécifique [N-PE] (W/R)	625 kJ/Ohm
Courant nominal de décharge (8/20 µs) [L-N]/[N-PE] (I_n )	20 / 80 kA
Niveau de protection [L-N] (U_P )	≤ 1,5 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Protection max. contre les surintensités	160 A gG
Surtension temporaire [L-N], caractéristique (UT)	440 V / 120 min – Résistance
Surtension temporaire [N-PE], caractéristique (UT)	1200 V / 200 ms – Résistance
Température d'utilisation (T_U )	-40°C ... +80°C
Indication de fonctionnement/de défaut	vert / rouge
Nombre de ports	1
Section de raccordement (PEN, 9)	16–25 mm²multi-brins, brins souples
Montage sur	Système de barre omnibus 40 mm
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l’intérieur
Indice de protection	IP 30 (avec couvercle)
Certifications	VDE
Caractéristiques techniques supplémentaires :	---------------------------------
Niveau de protection [L-PE] (UP)	≤ 1,6 kV

Artikel 909531 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 909531 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 909631 DSH ZP 2 SG TT 255

GTIN 4013364424739, Zolltarifnr. (EU): 85363090, Bruttogewicht: 652.09 g, VPE: 1.00 pièce(s)

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Parafoudre combiné DEHNshield DSH ZP 2 SG TT 255
Parafoudre combiné quadripolaire pour 230/400 V
Systèmes TT et TN-S
Utilisation en amont des compteurs conformément à VDE-AR-N 4100
Parafoudre type 1 + type 2 + type 3 selon EN 61643-11
y compris 2x alimentation 230 V (N et L) pour le système de mesure intelligent

Fusible de protection de l’appareil remplaçable intégré 6,3 A rapide
avec pouvoir de coupure 25 kA
Fusible de remplacement intégré dans l’appareil inclus

Technologie à base d’éclateurs à air RAC puissante protégeant les équipements terminaux
Avec raccordement Click + Power :
Montage direct sans outillage sur les systèmes de barres omnibus 40 mm

Tension continue maximale : 255 VAC
Niveau de protection : <= 1,5 kV
Courant de foudre total (10/350) : 50 kA
Tenue aux courants de court-circuit : 25 kAeff
Coordination énergétique selon DIN EN 62305-4
pour les parafoudres de la gamme Red/Line,
ainsi que directement pour les appareils terminaux
Largeur d’installation peu encombrante de 38 mm pour une utilisation compacte avec borne d’alimentation

Clip de protection à encliqueter pour adapter à toutes les tailles
(max. 3 modules standard) conformément à la norme DIN VDE 0603-1

produit : DEHN
Type: DSH ZP 2 SG TT 255
Référence: 909631
ou équivalent

Zertifikate

Rapid Arc Control

Durch die RAC-Funkenstreckentechnologie reagieren Kombi-Ableiter umgehend und schützen, aufgrund deutlich reduzierter Restenergie, zuverlässig empfindliche Endgeräte. Vorteile sind ein niedriger Schutzpegel Up und minimalste Restenergie. Überspannungen werden nach der extrem schnellen Zündung der Funkenstrecke für die Dauer des beim Ableiten auftretenden Stoßstroms sicher auf Werte unterhalb des Schutzegels Up = 1,5 kV begrenzt. Diese geringe Belastung durch die Restspannung ist sowohl bei kurzen Stoßstromimpulsen als auch bei vergleichsweise länger andauernden Blitzstrombelastungen sichergestellt – Endgeräte und Systeme werden maximal geschont. Die schnelle und zuverlässige Unterbrechung des Netzfolgestroms stellt selbst bei kleinsten Sicherungen im Hausanschlusskasten zudem sicher, dass diese nicht auslöst. Überspannungen werden somit sicher abgeleitet ohne ein Fehlauslösen an Überstromschutzorganen zu provozieren und die Versorgungssicherheit zu gefährden.

Technische Daten

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Courant de choc de décharge (10/350 µs) [L-N] (I_imp )	12,5 kA
Courant de choc de décharge (10/350 µs) [N-PE] (I_imp )	50 kA
Niveau de protection [L-N] (U_P )	≤ 1,5 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Protection max. contre les surintensités	160 A gG
Certifications	VDE

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50 / 60 Hz)
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Courant de choc de décharge (10/350 µs) [L-N] (I_imp )	12,5 kA
Énergie spécifique [L-N] (W/R)	39,06 kJ/Ohm
Courant de choc de décharge (10/350 µs) [N-PE] (I_imp )	50 kA
Énergie spécifique [N-PE] (W/R)	625 kJ/Ohm
Courant nominal de décharge (8/20 µs) [L-N]/[N-PE] (I_n )	20 / 80 kA
Niveau de protection [L-N] (U_P )	≤ 1,5 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Protection max. contre les surintensités	160 A gG
Surtension temporaire [L-N], caractéristique (UT)	440 V / 120 min – Résistance
Surtension temporaire [N-PE], caractéristique (UT)	1200 V / 200 ms – Résistance
Température d'utilisation (T_U )	-40°C ... +80°C
Indication de fonctionnement/de défaut	vert / rouge
Nombre de ports	1
Section de raccordement (PEN, 9)	16–25 mm²multi-brins, brins souples
Montage sur	Système de barre omnibus 40 mm
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l’intérieur
Indice de protection	IP 30 (avec couvercle)
Certifications	VDE
Alimentation en courant (pour SpAS/PTC selon VDE-AR-N 4100) (U_N )	230 V
Courant nominal de l’insert de sécurité de protection de l’appareil (classe F) (I_n )	6,3 A
Insert de sécurité	SIBA GZ 6,3 x 32 mm F 500
Caractéristiques techniques supplémentaires :	---------------------------------
Niveau de protection [L-PE] (UP)	≤ 1,6 kV

Artikel 909631 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 909631 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 909331 DSH ZP B2 TT 255

GTIN 4013364422728, Zolltarifnr. (EU): 85363090, Bruttogewicht: 598.27 g, VPE: 1.00 pièce(s)

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Parafoudre combiné DEHNshield DSH ZP B2 TT 255
Parafoudre combiné quadripolaire pour 230/400 V
Systèmes TT et TN-S
Utilisation en amont des compteurs conformément à VDE-AR-N 4100
Parafoudre type 1 + type 2 + type 3 selon EN 61643-11

Technologie à base d’éclateurs à air RAC puissante protégeant les équipements terminaux
Avec raccordement Click + Power :
Montage direct sans outillage sur les systèmes de barres omnibus 40 mm

Tension continue maximale : 255 VAC
Niveau de protection : <= 1,5 kV
Courant de foudre total (10/350) : 30 kA
Tenue aux courants de court-circuit : 25 kAeff
Coordination énergétique selon DIN EN 62305-4
pour les parafoudres de la gamme Red/Line,
ainsi que directement pour les appareils terminaux
Largeur d’installation peu encombrante de 38 mm pour une utilisation compacte avec borne d’alimentation

Clip de protection à encliqueter pour adapter à toutes les tailles
(max. 3 modules standard) conformément à la norme DIN VDE 0603-1

produit : DEHN
Type: DSH ZP B2 TT 255
Référence: 909331
ou équivalent

Zertifikate

Rapid Arc Control

Durch die RAC-Funkenstreckentechnologie reagieren Kombi-Ableiter umgehend und schützen, aufgrund deutlich reduzierter Restenergie, zuverlässig empfindliche Endgeräte. Vorteile sind ein niedriger Schutzpegel Up und minimalste Restenergie. Überspannungen werden nach der extrem schnellen Zündung der Funkenstrecke für die Dauer des beim Ableiten auftretenden Stoßstroms sicher auf Werte unterhalb des Schutzegels Up = 1,5 kV begrenzt. Diese geringe Belastung durch die Restspannung ist sowohl bei kurzen Stoßstromimpulsen als auch bei vergleichsweise länger andauernden Blitzstrombelastungen sichergestellt – Endgeräte und Systeme werden maximal geschont. Die schnelle und zuverlässige Unterbrechung des Netzfolgestroms stellt selbst bei kleinsten Sicherungen im Hausanschlusskasten zudem sicher, dass diese nicht auslöst. Überspannungen werden somit sicher abgeleitet ohne ein Fehlauslösen an Überstromschutzorganen zu provozieren und die Versorgungssicherheit zu gefährden.

Technische Daten

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Courant de choc de décharge (10/350 µs) [L-N] (I_imp )	7,5 kA
Courant de choc de décharge (10/350 µs) [N-PE] (I_imp )	30 kA
Niveau de protection [L-N] (U_P )	≤ 1,5 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Protection max. contre les surintensités	160 A gG
Certifications	VDE

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50 / 60 Hz)
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Courant de choc de décharge (10/350 µs) [L-N] (I_imp )	7,5 kA
Énergie spécifique [L-N] (W/R)	14,06 kJ/Ohm
Courant de choc de décharge (10/350 µs) [N-PE] (I_imp )	30 kA
Énergie spécifique [N-PE] (W/R)	225 kJ/Ohm
Courant nominal de décharge (8/20 µs) [L-N]/[N-PE] (I_n )	20 / 80 kA
Niveau de protection [L-N] (U_P )	≤ 1,5 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Protection max. contre les surintensités	160 A gG
Surtension temporaire [L-N], caractéristique (UT)	440 V / 120 min – Résistance
Surtension temporaire [N-PE], caractéristique (UT)	1200 V / 200 ms – Résistance
Température d'utilisation (T_U )	-40°C ... +80°C
Indication de fonctionnement/de défaut	vert / rouge
Nombre de ports	1
Section de raccordement (PEN, 9)	16–25 mm²multi-brins, brins souples
Montage sur	Système de barre omnibus 40 mm
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l’intérieur
Indice de protection	IP 30 (avec couvercle)
Certifications	VDE
Caractéristiques techniques supplémentaires :	---------------------------------
Niveau de protection [L-PE] (UP)	≤ 1,6 kV

Artikel 909331 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 909331 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 909396 DSH ZP B2 SG TT 255

GTIN 4013364409859, Zolltarifnr. (EU): 85363090, Bruttogewicht: 646.13 g, VPE: 1.00 pièce(s)

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

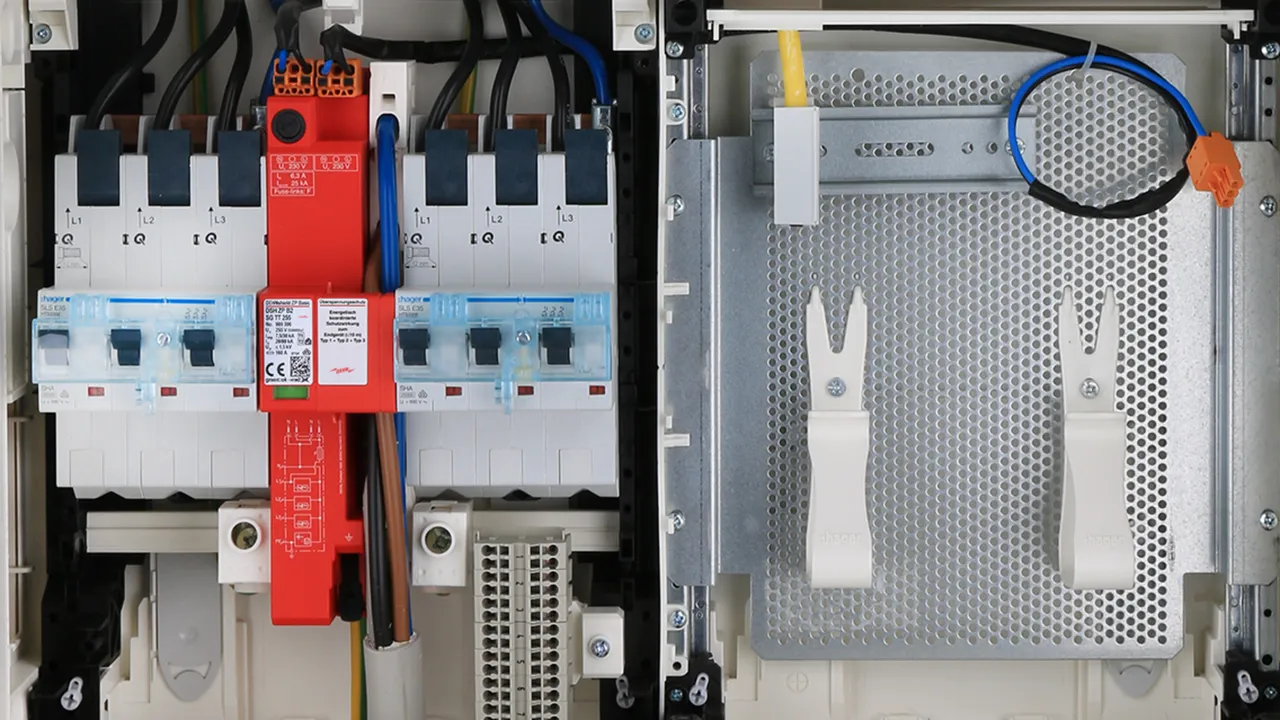

Parafoudre combiné DEHNshield DSH ZP B2 SG TT 255
Parafoudre combiné quadripolaire pour 230/400 V
Systèmes TT et TN-S
Utilisation en amont des compteurs conformément à VDE-AR-N 4100
Parafoudre type 1 + type 2 + type 3 selon EN 61643-11
y compris 2x alimentation 230 V (N et L) pour le système de mesure intelligent

Fusible de protection de l’appareil remplaçable intégré 6,3 A rapide
avec pouvoir de coupure 25 kA
Fusible de remplacement intégré dans l’appareil inclus
Technologie à base d’éclateurs à air RAC
puissante protégeant les périphériques
Avec raccordement Click + Power :
Montage direct sans outillage sur les systèmes de barres omnibus 40 mm

Tension continue maximale : 255 VAC
Niveau de protection : <= 1,5 kV
Courant de foudre total (10/350) : 30 kA
Tenue aux courants de court-circuit : 25 kAeff
Coordination énergétique selon DIN EN 62305-4
pour les parafoudres de la gamme Red/Line,
ainsi que directement pour les appareils terminaux
Largeur d’installation peu encombrante de 38 mm pour une utilisation compacte avec borne d’alimentation

Clip de protection à encliqueter pour adapter à toutes les tailles
(max. 3 modules standard) conformément à la norme DIN VDE 0603-1

produit : DEHN
Type: DSH ZP B2 SG TT 255
Référence: 909396
ou équivalent

Zertifikate

Rapid Arc Control

Durch die RAC-Funkenstreckentechnologie reagieren Kombi-Ableiter umgehend und schützen, aufgrund deutlich reduzierter Restenergie, zuverlässig empfindliche Endgeräte. Vorteile sind ein niedriger Schutzpegel Up und minimalste Restenergie. Überspannungen werden nach der extrem schnellen Zündung der Funkenstrecke für die Dauer des beim Ableiten auftretenden Stoßstroms sicher auf Werte unterhalb des Schutzegels Up = 1,5 kV begrenzt. Diese geringe Belastung durch die Restspannung ist sowohl bei kurzen Stoßstromimpulsen als auch bei vergleichsweise länger andauernden Blitzstrombelastungen sichergestellt – Endgeräte und Systeme werden maximal geschont. Die schnelle und zuverlässige Unterbrechung des Netzfolgestroms stellt selbst bei kleinsten Sicherungen im Hausanschlusskasten zudem sicher, dass diese nicht auslöst. Überspannungen werden somit sicher abgeleitet ohne ein Fehlauslösen an Überstromschutzorganen zu provozieren und die Versorgungssicherheit zu gefährden.

Technische Daten

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Courant de choc de décharge (10/350 µs) [L-N] (I_imp )	7,5 kA
Courant de choc de décharge (10/350 µs) [N-PE] (I_imp )	30 kA
Niveau de protection [L-N] (U_P )	≤ 1,5 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Protection max. contre les surintensités	160 A gG
Certifications	VDE

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50 / 60 Hz)
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Courant de choc de décharge (10/350 µs) [L-N] (I_imp )	7,5 kA
Énergie spécifique [L-N] (W/R)	14,06 kJ/Ohm
Courant de choc de décharge (10/350 µs) [N-PE] (I_imp )	30 kA
Énergie spécifique [N-PE] (W/R)	225 kJ/Ohm
Courant nominal de décharge (8/20 µs) [L-N]/[N-PE] (I_n )	20 / 80 kA
Niveau de protection [L-N] (U_P )	≤ 1,5 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Protection max. contre les surintensités	160 A gG
Surtension temporaire [L-N], caractéristique (UT)	440 V / 120 min – Résistance
Surtension temporaire [N-PE], caractéristique (UT)	1200 V / 200 ms – Résistance
Température d'utilisation (T_U )	-40°C ... +80°C
Indication de fonctionnement/de défaut	vert / rouge
Nombre de ports	1
Section de raccordement (PEN, 9)	16–25 mm²multi-brins, brins souples
Montage sur	Système de barre omnibus 40 mm
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l’intérieur
Indice de protection	IP 30 (avec couvercle)
Certifications	VDE
Alimentation en courant (pour SpAS/PTC selon VDE-AR-N 4100) (U_N )	230 V
Courant nominal de l’insert de sécurité de protection de l’appareil (classe F) (I_n )	6,3 A
Insert de sécurité	SIBA GZ 6,3 x 32 mm F 500
Caractéristiques techniques supplémentaires :	---------------------------------
Niveau de protection [L-PE] (UP)	≤ 1,6 kV

Artikel 909396 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 909396 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 909540 DSH ZP 2 TNS 255

GTIN 4013364424784, Zolltarifnr. (EU): 85363090, Bruttogewicht: 577.05 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

CAD-Daten

Parafoudre combiné DEHNshield DSH ZP 2 TNS 255
Parafoudre combiné quadripolaire pour systèmes TN-S 230/400 V
Utilisation en amont des compteurs conformément à VDE-AR-N 4100
Parafoudre type 1 + type 2 + type 3 selon EN 61643-11
Technologie à base d’éclateurs à air RAC
puissante protégeant les périphériques
Avec raccordement Click + Power :
Montage direct sans outillage sur les systèmes de barres omnibus 40 mm

Tension continue maximale : 255 VAC
Niveau de protection : <= 1,5 kV
Courant de foudre total (10/350) : 50 kA
Tenue aux courants de court-circuit : 25 kAeff
Coordination énergétique selon DIN EN 62305-4
pour les parafoudres de la gamme Red/Line,
ainsi que directement pour les appareils terminaux
Largeur d’installation peu encombrante de 38 mm pour une utilisation compacte avec borne d’alimentation

Clip de protection à encliqueter pour adapter à toutes les tailles
(max. 3 modules standard) conformément à la norme DIN VDE 0603-1

produit : DEHN
Type: DSH ZP 2 TNS 255
Référence: 909540
ou équivalent

Zertifikate

Rapid Arc Control

Durch die RAC-Funkenstreckentechnologie reagieren Kombi-Ableiter umgehend und schützen, aufgrund deutlich reduzierter Restenergie, zuverlässig empfindliche Endgeräte. Vorteile sind ein niedriger Schutzpegel Up und minimalste Restenergie. Überspannungen werden nach der extrem schnellen Zündung der Funkenstrecke für die Dauer des beim Ableiten auftretenden Stoßstroms sicher auf Werte unterhalb des Schutzegels Up = 1,5 kV begrenzt. Diese geringe Belastung durch die Restspannung ist sowohl bei kurzen Stoßstromimpulsen als auch bei vergleichsweise länger andauernden Blitzstrombelastungen sichergestellt – Endgeräte und Systeme werden maximal geschont. Die schnelle und zuverlässige Unterbrechung des Netzfolgestroms stellt selbst bei kleinsten Sicherungen im Hausanschlusskasten zudem sicher, dass diese nicht auslöst. Überspannungen werden somit sicher abgeleitet ohne ein Fehlauslösen an Überstromschutzorganen zu provozieren und die Versorgungssicherheit zu gefährden.

Technische Daten

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Courant de foudre (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Niveau de protection [L-PE] (U_P )	≤ 1,5 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Protection max. contre les surintensités	160 A gG
Certifications	VDE

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50 / 60 Hz)
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Courant de foudre (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Courant nominal de décharge (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	20 / 80 kA
Niveau de protection [L-PE] (U_P )	≤ 1,5 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Protection max. contre les surintensités	160 A gG
Surtension temporaire [L-N], caractéristique (UT)	440 V / 120 min – Résistance
Surtension temporaire [N-PE], caractéristique (UT)	1200 V / 200 ms – Résistance
Température d'utilisation (T_U )	-40°C ... +80°C
Indication de fonctionnement/de défaut	vert / rouge
Nombre de ports	1
Section de raccordement (PEN, 9)	16–25 mm²multi-brins, brins souples
Montage sur	Système de barre omnibus 40 mm
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l’intérieur
Indice de protection	IP 30 (avec couvercle)
Certifications	VDE

Artikel 909540 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 909540 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 909640 DSH ZP 2 SG TNS 255

GTIN 4013364424715, Zolltarifnr. (EU): 85363090, Bruttogewicht: 617.65 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

CAD-Daten

Parafoudre combiné DEHNshield DSH ZP 2 SG TNS 255
Parafoudre combiné quadripolaire pour systèmes TN-S 230/400 V
Utilisation en amont des compteurs conformément à VDE-AR-N 4100
Parafoudre type 1 + type 2 + type 3 selon EN 61643-11
y compris 2x alimentation 230 V (N et L) pour le système de mesure intelligent

Fusible de protection de l’appareil remplaçable intégré 6,3 A rapide
avec pouvoir de coupure 25 kA
Fusible de remplacement intégré dans l’appareil inclus
Technologie à base d’éclateurs à air RAC
puissante protégeant les périphériques
Avec raccordement Click + Power :
Montage direct sans outillage sur les systèmes de barres omnibus 40 mm

Tension continue maximale : 255 VAC
Niveau de protection : <= 1,5 kV
Courant de foudre total (10/350) : 50 kA
Tenue aux courants de court-circuit : 25 kAeff
Coordination énergétique selon DIN EN 62305-4
pour les parafoudres de la gamme Red/Line,
ainsi que directement pour les appareils terminaux
Largeur d’installation peu encombrante de 38 mm pour une utilisation compacte avec borne d’alimentation

Clip de protection à encliqueter pour adapter à toutes les tailles
(max. 3 modules standard) conformément à la norme DIN VDE 0603-1

produit : DEHN
Type: DSH ZP 2 SG TNS 255
Référence: 909640
ou équivalent

Zertifikate

Rapid Arc Control

Durch die RAC-Funkenstreckentechnologie reagieren Kombi-Ableiter umgehend und schützen, aufgrund deutlich reduzierter Restenergie, zuverlässig empfindliche Endgeräte. Vorteile sind ein niedriger Schutzpegel Up und minimalste Restenergie. Überspannungen werden nach der extrem schnellen Zündung der Funkenstrecke für die Dauer des beim Ableiten auftretenden Stoßstroms sicher auf Werte unterhalb des Schutzegels Up = 1,5 kV begrenzt. Diese geringe Belastung durch die Restspannung ist sowohl bei kurzen Stoßstromimpulsen als auch bei vergleichsweise länger andauernden Blitzstrombelastungen sichergestellt – Endgeräte und Systeme werden maximal geschont. Die schnelle und zuverlässige Unterbrechung des Netzfolgestroms stellt selbst bei kleinsten Sicherungen im Hausanschlusskasten zudem sicher, dass diese nicht auslöst. Überspannungen werden somit sicher abgeleitet ohne ein Fehlauslösen an Überstromschutzorganen zu provozieren und die Versorgungssicherheit zu gefährden.

Technische Daten

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Courant de foudre (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Niveau de protection [L-PE] (U_P )	≤ 1,5 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Protection max. contre les surintensités	160 A gG
Certifications	VDE

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50 / 60 Hz)
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Courant de foudre (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Courant nominal de décharge (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	20 / 80 kA
Niveau de protection [L-PE] (U_P )	≤ 1,5 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Protection max. contre les surintensités	160 A gG
Surtension temporaire [L-N], caractéristique (UT)	440 V / 120 min – Résistance
Surtension temporaire [N-PE], caractéristique (UT)	1200 V / 200 ms – Résistance
Température d'utilisation (T_U )	-40°C ... +80°C
Indication de fonctionnement/de défaut	vert / rouge
Nombre de ports	1
Section de raccordement (PEN, 9)	16–25 mm²multi-brins, brins souples
Montage sur	Système de barre omnibus 40 mm
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l’intérieur
Indice de protection	IP 30 (avec couvercle)
Certifications	VDE
Alimentation en courant (pour SpAS/PTC selon VDE-AR-N 4100) (U_N )	230 V
Courant nominal de l’insert de sécurité de protection de l’appareil (classe F) (I_n )	6,3 A
Insert de sécurité	SIBA GZ 6,3 x 32 mm F 500

Artikel 909640 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 909640 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 909340 DSH ZP B2 TNS 255

GTIN 4013364424876, Zolltarifnr. (EU): 85363090, Bruttogewicht: 579.68 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

CAD-Daten

Parafoudre combiné DEHNshield DSH ZP B2 TNS 255
Parafoudre combiné quadripolaire pour systèmes TN-S 230/400 V
Utilisation en amont des compteurs conformément à VDE-AR-N 4100
Parafoudre type 1 + type 2 + type 3 selon EN 61643-11
Technologie à base d’éclateurs à air RAC
puissante protégeant les périphériques
Avec raccordement Click + Power :
Montage direct sans outillage sur les systèmes de barres omnibus 40 mm

Tension continue maximale : 255 VAC
Niveau de protection : <= 1,5 kV
Courant de foudre total (10/350) : 30 kA
Tenue aux courants de court-circuit : 25 kAeff
Coordination énergétique selon DIN EN 62305-4
pour les parafoudres de la gamme Red/Line,
ainsi que directement pour les appareils terminaux
Largeur d’installation peu encombrante de 38 mm pour une utilisation compacte avec borne d’alimentation

Clip de protection à encliqueter pour adapter à toutes les tailles
(max. 3 modules standard) conformément à la norme DIN VDE 0603-1

produit : DEHN
Type: DSH ZP B2 TNS 255
Référence: 909340
ou équivalent

Zertifikate

Rapid Arc Control

Durch die RAC-Funkenstreckentechnologie reagieren Kombi-Ableiter umgehend und schützen, aufgrund deutlich reduzierter Restenergie, zuverlässig empfindliche Endgeräte. Vorteile sind ein niedriger Schutzpegel Up und minimalste Restenergie. Überspannungen werden nach der extrem schnellen Zündung der Funkenstrecke für die Dauer des beim Ableiten auftretenden Stoßstroms sicher auf Werte unterhalb des Schutzegels Up = 1,5 kV begrenzt. Diese geringe Belastung durch die Restspannung ist sowohl bei kurzen Stoßstromimpulsen als auch bei vergleichsweise länger andauernden Blitzstrombelastungen sichergestellt – Endgeräte und Systeme werden maximal geschont. Die schnelle und zuverlässige Unterbrechung des Netzfolgestroms stellt selbst bei kleinsten Sicherungen im Hausanschlusskasten zudem sicher, dass diese nicht auslöst. Überspannungen werden somit sicher abgeleitet ohne ein Fehlauslösen an Überstromschutzorganen zu provozieren und die Versorgungssicherheit zu gefährden.

Technische Daten

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Courant de foudre (10/350 µs) [L, N-PE] (I_imp )	7,5 kA
Niveau de protection [L-PE] (U_P )	≤ 1,5 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Protection max. contre les surintensités	160 A gG
Certifications	VDE

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50 / 60 Hz)
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Courant de foudre (10/350 µs) [L, N-PE] (I_imp )	7,5 kA
Courant nominal de décharge (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	20 / 80 kA
Niveau de protection [L-PE] (U_P )	≤ 1,5 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Protection max. contre les surintensités	160 A gG
Surtension temporaire [L-N], caractéristique (UT)	440 V / 120 min – Résistance
Surtension temporaire [N-PE], caractéristique (UT)	1200 V / 200 ms – Résistance
Température d'utilisation (T_U )	-40°C ... +80°C
Indication de fonctionnement/de défaut	vert / rouge
Nombre de ports	1
Section de raccordement (PEN, 9)	16–25 mm²multi-brins, brins souples
Montage sur	Système de barre omnibus 40 mm
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l’intérieur
Indice de protection	IP 30 (avec couvercle)
Certifications	VDE

Artikel 909340 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 909340 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 909440 DSH ZP B2 SG TNS 255

GTIN 4013364409866, Zolltarifnr. (EU): 85363090, Bruttogewicht: 621.62 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

CAD-Daten

Parafoudre combiné DEHNshield DSH ZP B2 SG TNS 255
Parafoudre combiné quadripolaire pour systèmes TN-S 230/400 V
Utilisation en amont des compteurs conformément à VDE-AR-N 4100
Parafoudre type 1 + type 2 + type 3 selon EN 61643-11
y compris 2x alimentation 230 V (N et L) pour le système de mesure intelligent

Fusible de protection de l’appareil remplaçable intégré 6,3 A rapide
avec pouvoir de coupure 25 kA
Fusible de remplacement intégré dans l’appareil inclus
Technologie à base d’éclateurs à air RAC
puissante protégeant les périphériques
Avec raccordement Click + Power :
Montage direct sans outillage sur les systèmes de barres omnibus 40 mm

Tension continue maximale : 255 VAC
Niveau de protection : <= 1,5 kV
Courant de foudre total (10/350) : 30 kA
Tenue aux courants de court-circuit : 25 kAeff
Coordination énergétique selon DIN EN 62305-4
pour les parafoudres de la gamme Red/Line,
ainsi que directement pour les appareils terminaux
Largeur d’installation peu encombrante de 38 mm pour une utilisation compacte avec borne d’alimentation

Clip de protection à encliqueter pour adapter à toutes les tailles
(max. 3 modules standard) conformément à la norme DIN VDE 0603-1

produit : DEHN
Type: DSH ZP B2 SG TNS 255
Référence: 909440
ou équivalent

Zertifikate

Rapid Arc Control

Durch die RAC-Funkenstreckentechnologie reagieren Kombi-Ableiter umgehend und schützen, aufgrund deutlich reduzierter Restenergie, zuverlässig empfindliche Endgeräte. Vorteile sind ein niedriger Schutzpegel Up und minimalste Restenergie. Überspannungen werden nach der extrem schnellen Zündung der Funkenstrecke für die Dauer des beim Ableiten auftretenden Stoßstroms sicher auf Werte unterhalb des Schutzegels Up = 1,5 kV begrenzt. Diese geringe Belastung durch die Restspannung ist sowohl bei kurzen Stoßstromimpulsen als auch bei vergleichsweise länger andauernden Blitzstrombelastungen sichergestellt – Endgeräte und Systeme werden maximal geschont. Die schnelle und zuverlässige Unterbrechung des Netzfolgestroms stellt selbst bei kleinsten Sicherungen im Hausanschlusskasten zudem sicher, dass diese nicht auslöst. Überspannungen werden somit sicher abgeleitet ohne ein Fehlauslösen an Überstromschutzorganen zu provozieren und die Versorgungssicherheit zu gefährden.

Technische Daten

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Courant de foudre (10/350 µs) [L, N-PE] (I_imp )	7,5 kA
Niveau de protection [L-PE] (U_P )	≤ 1,5 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Protection max. contre les surintensités	160 A gG
Certifications	VDE

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50 / 60 Hz)
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Courant de foudre (10/350 µs) [L, N-PE] (I_imp )	7,5 kA
Courant nominal de décharge (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	20 / 80 kA
Niveau de protection [L-PE] (U_P )	≤ 1,5 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Protection max. contre les surintensités	160 A gG
Surtension temporaire [L-N], caractéristique (UT)	440 V / 120 min – Résistance
Surtension temporaire [N-PE], caractéristique (UT)	1200 V / 200 ms – Résistance
Température d'utilisation (T_U )	-40°C ... +80°C
Indication de fonctionnement/de défaut	vert / rouge
Nombre de ports	1
Section de raccordement (PEN, 9)	16–25 mm²multi-brins, brins souples
Montage sur	Système de barre omnibus 40 mm
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l’intérieur
Indice de protection	IP 30 (avec couvercle)
Certifications	VDE
Alimentation en courant (pour SpAS/PTC selon VDE-AR-N 4100) (U_N )	230 V
Courant nominal de l’insert de sécurité de protection de l’appareil (classe F) (I_n )	6,3 A
Insert de sécurité	SIBA GZ 6,3 x 32 mm F 500

Artikel 909440 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 909440 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 909530 DSH ZP 2 TNC 255

GTIN 4013364424753, Zolltarifnr. (EU): 85363090, Bruttogewicht: 520.31 g, VPE: 1.00 pièce(s)

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Parafoudre combiné DEHNshield DSH ZP 2 TNC 255
Parafoudre combiné tripolaire pour systèmes TN-C 230/400 V
Utilisation en amont des compteurs conformément à VDE-AR-N 4100
Parafoudre type 1 + type 2 + type 3 selon EN 61643-11
Technologie à base d’éclateurs à air RAC
puissante protégeant les périphériques
Avec raccordement Click + Power :
Montage direct sans outillage sur les systèmes de barres omnibus 40 mm

Tension continue maximale : 255 VAC
Niveau de protection : <= 1,5 kV
Courant de foudre total (10/350) : 37,5 kA
Tenue aux courants de court-circuit : 25 kAeff
Coordination énergétique selon DIN EN 62305-4
pour les parafoudres de la gamme Red/Line,
ainsi que directement pour les appareils terminaux
Largeur d’installation peu encombrante de 38 mm pour une utilisation compacte avec borne d’alimentation

Clip de protection à encliqueter pour adapter à toutes les tailles
(max. 3 modules standard) conformément à la norme DIN VDE 0603-1

produit : DEHN
Type: DSH ZP 2 TNC 255
Référence: 909530
ou équivalent

Zertifikate

Rapid Arc Control

Durch die RAC-Funkenstreckentechnologie reagieren Kombi-Ableiter umgehend und schützen, aufgrund deutlich reduzierter Restenergie, zuverlässig empfindliche Endgeräte. Vorteile sind ein niedriger Schutzpegel Up und minimalste Restenergie. Überspannungen werden nach der extrem schnellen Zündung der Funkenstrecke für die Dauer des beim Ableiten auftretenden Stoßstroms sicher auf Werte unterhalb des Schutzegels Up = 1,5 kV begrenzt. Diese geringe Belastung durch die Restspannung ist sowohl bei kurzen Stoßstromimpulsen als auch bei vergleichsweise länger andauernden Blitzstrombelastungen sichergestellt – Endgeräte und Systeme werden maximal geschont. Die schnelle und zuverlässige Unterbrechung des Netzfolgestroms stellt selbst bei kleinsten Sicherungen im Hausanschlusskasten zudem sicher, dass diese nicht auslöst. Überspannungen werden somit sicher abgeleitet ohne ein Fehlauslösen an Überstromschutzorganen zu provozieren und die Versorgungssicherheit zu gefährden.

Technische Daten

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3-PEN] (I_total )	37,5 kA
Courant de choc de décharge (10/350 µs) [L-PEN] (I_imp )	12,5 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Protection max. contre les surintensités	160 A gG
Certifications	VDE

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50 / 60 Hz)
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3-PEN] (I_total )	37,5 kA
Courant de choc de décharge (10/350 µs) [L-PEN] (I_imp )	12,5 kA
Énergie spécifique [L-PEN] (W/R)	39,06 kJ/Ohm
Courant nominal de décharge (8/20 µs) [L-PEN]/[L1+L2+L3-PEN] (I_n )	20 / 60 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Capacité d'extinction du courant de suite AC (I_fi )	25 kA_eff
Protection max. contre les surintensités	160 A gG
Surtension temporaire [L-N], caractéristique (UT)	440 V / 120 min – Résistance
Température d'utilisation (T_U )	-40°C ... +80°C
Indication de fonctionnement/de défaut	vert / rouge
Nombre de ports	1
Section de raccordement (PEN, 9)	16–25 mm²multi-brins, brins souples
Montage sur	Système de barre omnibus 40 mm
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l’intérieur
Indice de protection	IP 30 (avec couvercle)
Certifications	VDE

Artikel 909530 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 909530 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 909630 DSH ZP 2 SG TNC 255

GTIN 4013364424692, Zolltarifnr. (EU): 85363090, Bruttogewicht: 562.36 g, VPE: 1.00 pièce(s)

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Parafoudre combiné DEHNshield DSH ZP 2 SG TNC 255
Parafoudre combiné tripolaire pour systèmes TN-C 230/400 V
Utilisation en amont des compteurs conformément à VDE-AR-N 4100
Parafoudre type 1 + type 2 + type 3 selon EN 61643-11
y compris 2x alimentation 230 V (N et L) pour le système de mesure intelligent

Fusible de protection de l’appareil remplaçable intégré 6,3 A rapide
avec pouvoir de coupure 25 kA
Fusible de remplacement intégré dans l’appareil inclus
Technologie à base d’éclateurs à air RAC
puissante protégeant les périphériques
Avec raccordement Click + Power :
Montage direct sans outillage sur les systèmes de barres omnibus 40 mm

Tension continue maximale : 255 VAC
Niveau de protection : <= 1,5 kV
Courant de foudre total (10/350) : 37,5 kA
Tenue aux courants de court-circuit : 25 kAeff
Coordination énergétique selon DIN EN 62305-4
pour les parafoudres de la gamme Red/Line,
ainsi que directement pour les appareils terminaux
Largeur d’installation peu encombrante de 38 mm pour une utilisation compacte avec borne d’alimentation

Clip de protection à encliqueter pour adapter à toutes les tailles
(max. 3 modules standard) conformément à la norme DIN VDE 0603-1

produit : DEHN
Type: DSH ZP 2 SG TNC 255
Référence: 909630
ou équivalent

Zertifikate

Rapid Arc Control

Durch die RAC-Funkenstreckentechnologie reagieren Kombi-Ableiter umgehend und schützen, aufgrund deutlich reduzierter Restenergie, zuverlässig empfindliche Endgeräte. Vorteile sind ein niedriger Schutzpegel Up und minimalste Restenergie. Überspannungen werden nach der extrem schnellen Zündung der Funkenstrecke für die Dauer des beim Ableiten auftretenden Stoßstroms sicher auf Werte unterhalb des Schutzegels Up = 1,5 kV begrenzt. Diese geringe Belastung durch die Restspannung ist sowohl bei kurzen Stoßstromimpulsen als auch bei vergleichsweise länger andauernden Blitzstrombelastungen sichergestellt – Endgeräte und Systeme werden maximal geschont. Die schnelle und zuverlässige Unterbrechung des Netzfolgestroms stellt selbst bei kleinsten Sicherungen im Hausanschlusskasten zudem sicher, dass diese nicht auslöst. Überspannungen werden somit sicher abgeleitet ohne ein Fehlauslösen an Überstromschutzorganen zu provozieren und die Versorgungssicherheit zu gefährden.

Technische Daten

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3-PEN] (I_total )	37,5 kA
Courant de choc de décharge (10/350 µs) [L-PEN] (I_imp )	12,5 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Protection max. contre les surintensités	160 A gG
Certifications	VDE

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50 / 60 Hz)
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3-PEN] (I_total )	37,5 kA
Courant de choc de décharge (10/350 µs) [L-PEN] (I_imp )	12,5 kA
Énergie spécifique [L-PEN] (W/R)	39,06 kJ/Ohm
Courant nominal de décharge (8/20 µs) [L-PEN]/[L1+L2+L3-PEN] (I_n )	20 / 60 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Capacité d'extinction du courant de suite AC (I_fi )	25 kA_eff
Protection max. contre les surintensités	160 A gG
Surtension temporaire [L-N], caractéristique (UT)	440 V / 120 min – Résistance
Température d'utilisation (T_U )	-40°C ... +80°C
Indication de fonctionnement/de défaut	vert / rouge
Nombre de ports	1
Section de raccordement (PEN, 9)	16–25 mm²multi-brins, brins souples
Montage sur	Système de barre omnibus 40 mm
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l’intérieur
Indice de protection	IP 30 (avec couvercle)
Certifications	VDE
Alimentation en courant (pour SpAS/PTC selon VDE-AR-N 4100) (U_N )	230 V
Courant nominal de l’insert de sécurité de protection de l’appareil (classe F) (I_n )	6,3 A
Insert de sécurité	SIBA GZ 6,3 x 32 mm F 500

Artikel 909630 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 909630 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 909330 DSH ZP B2 TNC 255

GTIN 4013364424852, Zolltarifnr. (EU): 85363090, Bruttogewicht: 522.37 g, VPE: 1.00 pièce(s)

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Parafoudre combiné DEHNshield DSH ZP B2 TNC 255
Parafoudre combiné tripolaire pour systèmes TN-C 230/400 V
Utilisation en amont des compteurs conformément à VDE-AR-N 4100
Parafoudre type 1 + type 2 + type 3 selon EN 61643-11
Technologie à base d’éclateurs à air RAC
puissante protégeant les périphériques
Avec raccordement Click + Power :
Montage direct sans outillage sur les systèmes de barres omnibus 40 mm

Tension continue maximale : 255 VAC
Niveau de protection : <= 1,5 kV
Courant de foudre total (10/350) : 22,5 kA
Tenue aux courants de court-circuit : 25 kAeff
Coordination énergétique selon DIN EN 62305-4
pour les parafoudres de la gamme Red/Line,
ainsi que directement pour les appareils terminaux
Largeur d’installation peu encombrante de 38 mm pour une utilisation compacte avec borne d’alimentation

Clip de protection à encliqueter pour adapter à toutes les tailles
(max. 3 modules standard) conformément à la norme DIN VDE 0603-1

produit : DEHN
Type: DSH ZP B2 TNC 255
Référence: 909330
ou équivalent

Zertifikate

Rapid Arc Control

Durch die RAC-Funkenstreckentechnologie reagieren Kombi-Ableiter umgehend und schützen, aufgrund deutlich reduzierter Restenergie, zuverlässig empfindliche Endgeräte. Vorteile sind ein niedriger Schutzpegel Up und minimalste Restenergie. Überspannungen werden nach der extrem schnellen Zündung der Funkenstrecke für die Dauer des beim Ableiten auftretenden Stoßstroms sicher auf Werte unterhalb des Schutzegels Up = 1,5 kV begrenzt. Diese geringe Belastung durch die Restspannung ist sowohl bei kurzen Stoßstromimpulsen als auch bei vergleichsweise länger andauernden Blitzstrombelastungen sichergestellt – Endgeräte und Systeme werden maximal geschont. Die schnelle und zuverlässige Unterbrechung des Netzfolgestroms stellt selbst bei kleinsten Sicherungen im Hausanschlusskasten zudem sicher, dass diese nicht auslöst. Überspannungen werden somit sicher abgeleitet ohne ein Fehlauslösen an Überstromschutzorganen zu provozieren und die Versorgungssicherheit zu gefährden.

Technische Daten

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3-PEN] (I_total )	22,5 kA
Courant de choc de décharge (10/350 µs) [L-PEN] (I_imp )	7,5 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Protection max. contre les surintensités	160 A gG
Certifications	VDE

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50 / 60 Hz)
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3-PEN] (I_total )	22,5 kA
Courant de choc de décharge (10/350 µs) [L-PEN] (I_imp )	7,5 kA
Énergie spécifique [L-PEN] (W/R)	14,06 kJ/Ohm
Courant nominal de décharge (8/20 µs) [L-PEN]/[L1+L2+L3-PEN] (I_n )	20 / 60 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Capacité d'extinction du courant de suite AC (I_fi )	25 kA_eff
Protection max. contre les surintensités	160 A gG
Surtension temporaire [L-N], caractéristique (UT)	440 V / 120 min – Résistance
Température d'utilisation (T_U )	-40°C ... +80°C
Indication de fonctionnement/de défaut	vert / rouge
Nombre de ports	1
Section de raccordement (PEN, 9)	16–25 mm²multi-brins, brins souples
Montage sur	Système de barre omnibus 40 mm
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l’intérieur
Indice de protection	IP 30 (avec couvercle)
Certifications	VDE

Artikel 909330 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 909330 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 909430 DSH ZP B2 SG TNC 255

GTIN 4013364409842, Zolltarifnr. (EU): 85363090, Bruttogewicht: 564.86 g, VPE: 1.00 pièce(s)

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Parafoudre combiné DEHNshield DSH ZP B2 SG TNC 255
Parafoudre combiné tripolaire pour systèmes TN-C 230/400 V
Utilisation en amont des compteurs conformément à VDE-AR-N 4100
Parafoudre type 1 + type 2 + type 3 selon EN 61643-11
y compris 2x alimentation 230 V (N et L) pour le système de mesure intelligent

Fusible de protection de l’appareil remplaçable intégré 6,3 A rapide
avec pouvoir de coupure 25 kA
Fusible de remplacement intégré dans l’appareil inclus
Technologie à base d’éclateurs à air RAC
puissante protégeant les périphériques
Avec raccordement Click + Power :
Montage direct sans outillage
sur les systèmes de barres omnibus 40 mm
Tension continue maximale : 255 VAC
Niveau de protection : <= 1,5 kV
Courant de foudre total (10/350) : 22,5 kA
Tenue aux courants de court-circuit : 25 kAeff
Coordination énergétique selon DIN EN 62305-4
pour les parafoudres de la gamme Red/Line,
ainsi que directement pour les appareils terminaux
Largeur d’installation peu encombrante de 38 mm pour une utilisation compacte avec borne d’alimentation

Clip de protection à encliqueter pour adapter à toutes les tailles
(max. 3 modules standard) conformément à la norme DIN VDE 0603-1

produit : DEHN
Type: DSH ZP B2 SG TNC 255
Référence: 909430
ou équivalent

Zertifikate

Rapid Arc Control

Durch die RAC-Funkenstreckentechnologie reagieren Kombi-Ableiter umgehend und schützen, aufgrund deutlich reduzierter Restenergie, zuverlässig empfindliche Endgeräte. Vorteile sind ein niedriger Schutzpegel Up und minimalste Restenergie. Überspannungen werden nach der extrem schnellen Zündung der Funkenstrecke für die Dauer des beim Ableiten auftretenden Stoßstroms sicher auf Werte unterhalb des Schutzegels Up = 1,5 kV begrenzt. Diese geringe Belastung durch die Restspannung ist sowohl bei kurzen Stoßstromimpulsen als auch bei vergleichsweise länger andauernden Blitzstrombelastungen sichergestellt – Endgeräte und Systeme werden maximal geschont. Die schnelle und zuverlässige Unterbrechung des Netzfolgestroms stellt selbst bei kleinsten Sicherungen im Hausanschlusskasten zudem sicher, dass diese nicht auslöst. Überspannungen werden somit sicher abgeleitet ohne ein Fehlauslösen an Überstromschutzorganen zu provozieren und die Versorgungssicherheit zu gefährden.

Technische Daten

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3-PEN] (I_total )	22,5 kA
Courant de choc de décharge (10/350 µs) [L-PEN] (I_imp )	7,5 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Protection max. contre les surintensités	160 A gG
Certifications	VDE

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50 / 60 Hz)
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3-PEN] (I_total )	22,5 kA
Courant de choc de décharge (10/350 µs) [L-PEN] (I_imp )	7,5 kA
Énergie spécifique [L-PEN] (W/R)	14,06 kJ/Ohm
Courant nominal de décharge (8/20 µs) [L-PEN]/[L1+L2+L3-PEN] (I_n )	20 / 60 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Capacité d'extinction du courant de suite AC (I_fi )	25 kA_eff
Protection max. contre les surintensités	160 A gG
Surtension temporaire [L-N], caractéristique (UT)	440 V / 120 min – Résistance
Température d'utilisation (T_U )	-40°C ... +80°C
Indication de fonctionnement/de défaut	vert / rouge
Nombre de ports	1
Section de raccordement (PEN, 9)	16–25 mm²multi-brins, brins souples
Montage sur	Système de barre omnibus 40 mm
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l’intérieur
Indice de protection	IP 30 (avec couvercle)
Certifications	VDE
Alimentation en courant (pour SpAS/PTC selon VDE-AR-N 4100) (U_N )	230 V
Courant nominal de l’insert de sécurité de protection de l’appareil (classe F) (I_n )	6,3 A
Insert de sécurité	SIBA GZ 6,3 x 32 mm F 500

Artikel 909430 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 909430 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 909831 DSH ZP 2 LSG TT 255

GTIN 4013364449732, Zolltarifnr. (EU): 85363090, Bruttogewicht: 765.00 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

CAD-Daten

Parafoudre combiné DEHNshield DSH ZP 2 LSG TT 255
Parafoudre combiné quadripolaire pour 230/400 V
Systèmes TT et TN(C)-S
Utilisation en amont des compteurs conformément à VDE-AR-N 4100
Parafoudre type 1 + type 2 + type 3 selon EN 61643-11, y compris 2x alimentation 230 V (N et L) pour le système de mesure intelligent

Possibilité d’intégration ultérieure d’un disjoncteur unipolaire B6 pour réaliser l’alimentation du système de mesure intelligent selon VDE-AR-N 4100.

Deux prises pour l’alimentation 230 V (N et L) pour tous les SpAS / PTC intégrées à l’appareil ;

Technologie à base d’éclateurs à air RAC puissante protégeant les équipements terminaux
Montage direct sans outillage sur les systèmes de barres omnibus 40 mm
Tension continue maximale : 255 VAC
Niveau de protection : <= 1,5 kV
Courant de foudre total (10/350) : 50 kA
Tenue aux courants de court-circuit : 25 kAeff
Coordination énergétique selon DIN EN 62305-4
pour les parafoudres de la gamme Red/Line, ainsi que directement pour les appareils terminaux

produit : DEHN
Type: DSH ZP 2 LSG TT 255
Référence: 909831
ou équivalent

Zertifikate

Rapid Arc Control

Durch die RAC-Funkenstreckentechnologie reagieren Kombi-Ableiter umgehend und schützen, aufgrund deutlich reduzierter Restenergie, zuverlässig empfindliche Endgeräte. Vorteile sind ein niedriger Schutzpegel Up und minimalste Restenergie. Überspannungen werden nach der extrem schnellen Zündung der Funkenstrecke für die Dauer des beim Ableiten auftretenden Stoßstroms sicher auf Werte unterhalb des Schutzegels Up = 1,5 kV begrenzt. Diese geringe Belastung durch die Restspannung ist sowohl bei kurzen Stoßstromimpulsen als auch bei vergleichsweise länger andauernden Blitzstrombelastungen sichergestellt – Endgeräte und Systeme werden maximal geschont. Die schnelle und zuverlässige Unterbrechung des Netzfolgestroms stellt selbst bei kleinsten Sicherungen im Hausanschlusskasten zudem sicher, dass diese nicht auslöst. Überspannungen werden somit sicher abgeleitet ohne ein Fehlauslösen an Überstromschutzorganen zu provozieren und die Versorgungssicherheit zu gefährden.

Technische Daten

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Courant de choc de décharge (10/350 µs) [L-N] (I_imp )	12,5 kA
Courant de choc de décharge (10/350 µs) [N-PE] (I_imp )	50 kA
Niveau de protection [L-N] (U_P )	≤ 1,5 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Protection max. contre les surintensités	160 A gG
Certifications	VDE

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50 / 60 Hz)
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Courant de choc de décharge (10/350 µs) [L-N] (I_imp )	12,5 kA
Énergie spécifique [L-N] (W/R)	39,06 kJ/Ohm
Courant de choc de décharge (10/350 µs) [N-PE] (I_imp )	50 kA
Énergie spécifique [N-PE] (W/R)	625 kJ/Ohm
Courant nominal de décharge (8/20 µs) [L-N]/[N-PE] (I_n )	20 / 80 kA
Niveau de protection [L-N] (U_P )	≤ 1,5 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Protection max. contre les surintensités	160 A gG
Surtension temporaire [L-N], caractéristique (UT)	440 V / 120 min – Résistance
Surtension temporaire [N-PE], caractéristique (UT)	1200 V / 200 ms – Résistance
Température d'utilisation (T_U )	-40°C ... +80°C
Indication de fonctionnement/de défaut	vert / rouge
Nombre de ports	1
Section de raccordement (PEN, 9)	16 - 25 mm²brins souples / 16-35 mm²multi-brins
Montage sur	Système de barre omnibus 40 mm
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l’intérieur
Indice de protection	IP 30 (avec couvercle)
Certifications	VDE
Alimentation en courant (pour SpAS/PTC selon VDE-AR-N 4100) (U_N )	230 V
Disjoncteurs à insérer (fabricant, type)	ABB S201P-B6, Hager MB199
Courant nominal du disjoncteur (I_n )	6 A
Caractéristique de déclenchement	B
Caractéristiques techniques supplémentaires :	---------------------------------
Niveau de protection [L-PE] (UP)	≤ 1,6 kV

Artikel 909831 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 909831 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 909731 DSH ZP B2 LSG TT 255

GTIN 4013364449725, Zolltarifnr. (EU): 85363090, Bruttogewicht: 765.00 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

CAD-Daten

Parafoudre combiné DEHNshield DSH ZP B2 LSG TT 255
Parafoudre combiné quadripolaire pour 230/400 V
Systèmes TT et TN(C)-S
Utilisation en amont des compteurs conformément à VDE-AR-N 4100
Parafoudre type 1 + type 2 + type 3 selon EN 61643-11
Possibilité d’intégration ultérieure d’un disjoncteur unipolaire B6 pour réaliser l’alimentation du système de mesure intelligent selon VDE-AR-N 4100.

Deux prises pour l’alimentation 230 V (N et L) pour tous les SpAS / PTC intégrées à l’appareil ;

Technologie à base d’éclateurs à air RAC puissante protégeant les équipements terminaux
Montage direct sans outillage sur les systèmes de barres omnibus 40 mm
Tension continue maximale : 255 VAC
Niveau de protection : <= 1,5 kV
Courant de foudre total (10/350) : 30 kA
Tenue aux courants de court-circuit : 25 kAeff
Coordination énergétique selon DIN EN 62305-4
pour les parafoudres de la gamme Red/Line, ainsi que directement pour les appareils terminaux

produit : DEHN
Type: DSH ZP B2 LSG TT 255
Référence: 909731
ou équivalent

Zertifikate

Rapid Arc Control

Durch die RAC-Funkenstreckentechnologie reagieren Kombi-Ableiter umgehend und schützen, aufgrund deutlich reduzierter Restenergie, zuverlässig empfindliche Endgeräte. Vorteile sind ein niedriger Schutzpegel Up und minimalste Restenergie. Überspannungen werden nach der extrem schnellen Zündung der Funkenstrecke für die Dauer des beim Ableiten auftretenden Stoßstroms sicher auf Werte unterhalb des Schutzegels Up = 1,5 kV begrenzt. Diese geringe Belastung durch die Restspannung ist sowohl bei kurzen Stoßstromimpulsen als auch bei vergleichsweise länger andauernden Blitzstrombelastungen sichergestellt – Endgeräte und Systeme werden maximal geschont. Die schnelle und zuverlässige Unterbrechung des Netzfolgestroms stellt selbst bei kleinsten Sicherungen im Hausanschlusskasten zudem sicher, dass diese nicht auslöst. Überspannungen werden somit sicher abgeleitet ohne ein Fehlauslösen an Überstromschutzorganen zu provozieren und die Versorgungssicherheit zu gefährden.

Technische Daten

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Courant de choc de décharge (10/350 µs) [L-N] (I_imp )	7,5 kA
Courant de choc de décharge (10/350 µs) [N-PE] (I_imp )	30 kA
Niveau de protection [L-N] (U_P )	≤ 1,5 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Protection max. contre les surintensités	160 A gG
Certifications	VDE

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50 / 60 Hz)
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Courant de choc de décharge (10/350 µs) [L-N] (I_imp )	7,5 kA
Énergie spécifique [L-N] (W/R)	14,06 kJ/Ohm
Courant de choc de décharge (10/350 µs) [N-PE] (I_imp )	30 kA
Énergie spécifique [N-PE] (W/R)	225 kJ/Ohm
Courant nominal de décharge (8/20 µs) [L-N]/[N-PE] (I_n )	20 / 80 kA
Niveau de protection [L-N] (U_P )	≤ 1,5 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Protection max. contre les surintensités	160 A gG
Surtension temporaire [L-N], caractéristique (UT)	440 V / 120 min – Résistance
Surtension temporaire [N-PE], caractéristique (UT)	1200 V / 200 ms – Résistance
Température d'utilisation (T_U )	-40°C ... +80°C
Indication de fonctionnement/de défaut	vert / rouge
Nombre de ports	1
Section de raccordement (PEN, 9)	16 - 25 mm²brins souples / 16-35 mm²multi-brins
Montage sur	Système de barre omnibus 40 mm
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l’intérieur
Indice de protection	IP 30 (avec couvercle)
Certifications	VDE
Alimentation en courant (pour SpAS/PTC selon VDE-AR-N 4100) (U_N )	230 V
Disjoncteurs à insérer (fabricant, type)	ABB S201P-B6, Hager MB199
Courant nominal du disjoncteur (I_n )	6 A
Caractéristique de déclenchement	B
Caractéristiques techniques supplémentaires :	---------------------------------
Niveau de protection [L-PE] (UP)	≤ 1,6 kV

Artikel 909731 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 909731 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 909231 DSH ZP 2 LSG A TT 255

GTIN 4013364449756, Zolltarifnr. (EU): 85363090, Bruttogewicht: 873.00 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

CAD-Daten

Parafoudre combiné DEHNshield DSH ZP 2 LSG A TT 255
Parafoudre combiné quadripolaire pour 230/400 V
Systèmes TT et TN(C)-S
Utilisation en amont des compteurs conformément à VDE-AR-N 4100
Parafoudre type 1 + type 2 + type 3 selon EN 61643-11, y compris 2x alimentation 230 V (N et L) pour le système de mesure intelligent
selon VDE-AR-N 4100.

Inclut un disjoncteur unipolaire B6 pour l’alimentation
avec couvercle de protection plombable et chacun 2 prises et connecteurs pour un câblage facile.

Technologie à base d’éclateurs à air RAC puissante protégeant les équipements terminaux
Montage direct sans outillage sur les systèmes de barres omnibus 40 mm
Tension continue maximale : 255 VAC
Niveau de protection : <= 1,5 kV
Courant de foudre total (10/350) : 50 kA
Tenue aux courants de court-circuit : 25 kAeff
Coordination énergétique selon DIN EN 62305-4
pour les parafoudres de la gamme Red/Line, ainsi que directement pour les appareils terminaux

produit : DEHN
Type: DSH ZP 2 LSG A TT 255
Référence: 909231
ou équivalent

Zertifikate

Rapid Arc Control

Durch die RAC-Funkenstreckentechnologie reagieren Kombi-Ableiter umgehend und schützen, aufgrund deutlich reduzierter Restenergie, zuverlässig empfindliche Endgeräte. Vorteile sind ein niedriger Schutzpegel Up und minimalste Restenergie. Überspannungen werden nach der extrem schnellen Zündung der Funkenstrecke für die Dauer des beim Ableiten auftretenden Stoßstroms sicher auf Werte unterhalb des Schutzegels Up = 1,5 kV begrenzt. Diese geringe Belastung durch die Restspannung ist sowohl bei kurzen Stoßstromimpulsen als auch bei vergleichsweise länger andauernden Blitzstrombelastungen sichergestellt – Endgeräte und Systeme werden maximal geschont. Die schnelle und zuverlässige Unterbrechung des Netzfolgestroms stellt selbst bei kleinsten Sicherungen im Hausanschlusskasten zudem sicher, dass diese nicht auslöst. Überspannungen werden somit sicher abgeleitet ohne ein Fehlauslösen an Überstromschutzorganen zu provozieren und die Versorgungssicherheit zu gefährden.

Technische Daten

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Courant de choc de décharge (10/350 µs) [L-N] (I_imp )	12,5 kA
Courant de choc de décharge (10/350 µs) [N-PE] (I_imp )	50 kA
Niveau de protection [L-N] (U_P )	≤ 1,5 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Protection max. contre les surintensités	160 A gG
Certifications	VDE

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50 / 60 Hz)
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Courant de choc de décharge (10/350 µs) [L-N] (I_imp )	12,5 kA
Énergie spécifique [L-N] (W/R)	39,06 kJ/Ohm
Courant de choc de décharge (10/350 µs) [N-PE] (I_imp )	50 kA
Énergie spécifique [N-PE] (W/R)	625 kJ/Ohm
Courant nominal de décharge (8/20 µs) [L-N]/[N-PE] (I_n )	20 / 80 kA
Niveau de protection [L-N] (U_P )	≤ 1,5 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Protection max. contre les surintensités	160 A gG
Surtension temporaire [L-N], caractéristique (UT)	440 V / 120 min – Résistance
Surtension temporaire [N-PE], caractéristique (UT)	1200 V / 200 ms – Résistance
Température d'utilisation (T_U )	-40°C ... +80°C
Indication de fonctionnement/de défaut	vert / rouge
Nombre de ports	1
Section de raccordement (PEN, 9)	16 - 25 mm²brins souples / 16-35 mm²multi-brins
Montage sur	Système de barre omnibus 40 mm
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l’intérieur
Indice de protection	IP 30 (avec couvercle)
Certifications	VDE
Alimentation en courant (pour SpAS/PTC selon VDE-AR-N 4100) (U_N )	230 V
Disjoncteurs à insérer (fabricant, type)	ABB S201P-B6, Hager MB199
Courant nominal du disjoncteur (I_n )	6 A
Caractéristique de déclenchement	B
Caractéristiques techniques supplémentaires :	---------------------------------
Niveau de protection [L-PE] (UP)	≤ 1,6 kV

Artikel 909231 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 909231 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 909131 DSH ZP B2 LSG A TT 255

GTIN 4013364449749, Zolltarifnr. (EU): 85363090, Bruttogewicht: 873.00 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

CAD-Daten

Parafoudre combiné DEHNshield DSH ZP B2 LSG A TT 255
Parafoudre combiné quadripolaire pour 230/400 V
Systèmes TT et TN(C)-S
Utilisation en amont des compteurs conformément à VDE-AR-N 4100
Parafoudre type 1 + type 2 + type 3 selon EN 61643-11, y compris 2x alimentation 230 V (N et L) pour le système de mesure intelligent
selon VDE-AR-N 4100.

Inclut un disjoncteur unipolaire B6 pour l’alimentation
avec couvercle de protection plombable et chacun 2 prises et connecteurs pour un câblage facile.

Technologie à base d’éclateurs à air RAC puissante protégeant les équipements terminaux
Montage direct sans outillage sur les systèmes de barres omnibus 40 mm
Tension continue maximale : 255 VAC
Niveau de protection : <= 1,5 kV
Courant de foudre total (10/350) : 30 kA
Tenue aux courants de court-circuit : 25 kAeff
Coordination énergétique selon DIN EN 62305-4
pour les parafoudres de la gamme Red/Line, ainsi que directement pour les appareils terminaux

produit : DEHN
Type: DSH ZP B2 LSG A TT 255
Référence: 909131
ou équivalent

Zertifikate

Rapid Arc Control

Durch die RAC-Funkenstreckentechnologie reagieren Kombi-Ableiter umgehend und schützen, aufgrund deutlich reduzierter Restenergie, zuverlässig empfindliche Endgeräte. Vorteile sind ein niedriger Schutzpegel Up und minimalste Restenergie. Überspannungen werden nach der extrem schnellen Zündung der Funkenstrecke für die Dauer des beim Ableiten auftretenden Stoßstroms sicher auf Werte unterhalb des Schutzegels Up = 1,5 kV begrenzt. Diese geringe Belastung durch die Restspannung ist sowohl bei kurzen Stoßstromimpulsen als auch bei vergleichsweise länger andauernden Blitzstrombelastungen sichergestellt – Endgeräte und Systeme werden maximal geschont. Die schnelle und zuverlässige Unterbrechung des Netzfolgestroms stellt selbst bei kleinsten Sicherungen im Hausanschlusskasten zudem sicher, dass diese nicht auslöst. Überspannungen werden somit sicher abgeleitet ohne ein Fehlauslösen an Überstromschutzorganen zu provozieren und die Versorgungssicherheit zu gefährden.

Technische Daten

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Courant de choc de décharge (10/350 µs) [L-N] (I_imp )	7,5 kA
Courant de choc de décharge (10/350 µs) [N-PE] (I_imp )	30 kA
Niveau de protection [L-N] (U_P )	≤ 1,5 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Protection max. contre les surintensités	160 A gG
Certifications	VDE

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50 / 60 Hz)
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Courant de choc de décharge (10/350 µs) [L-N] (I_imp )	7,5 kA
Énergie spécifique [L-N] (W/R)	14,06 kJ/Ohm
Courant de choc de décharge (10/350 µs) [N-PE] (I_imp )	30 kA
Énergie spécifique [N-PE] (W/R)	225 kJ/Ohm
Courant nominal de décharge (8/20 µs) [L-N]/[N-PE] (I_n )	20 / 80 kA
Niveau de protection [L-N] (U_P )	≤ 1,5 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Protection max. contre les surintensités	160 A gG
Surtension temporaire [L-N], caractéristique (UT)	440 V / 120 min – Résistance
Surtension temporaire [N-PE], caractéristique (UT)	1200 V / 200 ms – Résistance
Température d'utilisation (T_U )	-40°C ... +80°C
Indication de fonctionnement/de défaut	vert / rouge
Nombre de ports	1
Section de raccordement (PEN, 9)	16 - 25 mm²brins souples / 16-35 mm²multi-brins
Montage sur	Système de barre omnibus 40 mm
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l’intérieur
Indice de protection	IP 30 (avec couvercle)
Certifications	VDE
Alimentation en courant (pour SpAS/PTC selon VDE-AR-N 4100) (U_N )	230 V
Disjoncteurs à insérer (fabricant, type)	ABB S201P-B6, Hager MB199
Courant nominal du disjoncteur (I_n )	6 A
Caractéristique de déclenchement	B
Caractéristiques techniques supplémentaires :	---------------------------------
Niveau de protection [L-PE] (UP)	≤ 1,6 kV

Artikel 909131 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 909131 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

DEHNshield ZP

DEHNshield ZP 2 TT 255

Art.-Nr. 909531 DSH ZP 2 TT 255

Sie müssen angemeldet sein um 909331.stp herunterzuladen.

Sie müssen angemeldet sein um 909331.igs herunterzuladen.

Sie müssen angemeldet sein um 909331.jt herunterzuladen.

Sie müssen angemeldet sein um 909331.dwg herunterzuladen.

Sie müssen angemeldet sein um 909330m_D.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.909531.wspak herunterzuladen.

Sie müssen angemeldet sein um 909331.zip herunterzuladen.

Rapid Arc Control

Artikel 909531 wurde zum Merkzettel hinzugefügt.

Artikel 909531 wurde zum Warenkorb hinzugefügt.

DEHNshield ZP 2 SG TT 255

Art.-Nr. 909631 DSH ZP 2 SG TT 255

Sie müssen angemeldet sein um 909396.stp herunterzuladen.

Sie müssen angemeldet sein um 909396.igs herunterzuladen.

Sie müssen angemeldet sein um 909396.jt herunterzuladen.

Sie müssen angemeldet sein um 909396.dwg herunterzuladen.

Sie müssen angemeldet sein um 909430m_D.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.909631.wspak herunterzuladen.

Sie müssen angemeldet sein um 909331.zip herunterzuladen.

Rapid Arc Control

Artikel 909631 wurde zum Merkzettel hinzugefügt.

Artikel 909631 wurde zum Warenkorb hinzugefügt.

DEHNshield ZP B2 TT 255

Art.-Nr. 909331 DSH ZP B2 TT 255

Sie müssen angemeldet sein um 909331.stp herunterzuladen.

Sie müssen angemeldet sein um 909331.igs herunterzuladen.

Sie müssen angemeldet sein um 909331.jt herunterzuladen.

Sie müssen angemeldet sein um 909331.dwg herunterzuladen.

Sie müssen angemeldet sein um 909330m_D.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.909331.wspak herunterzuladen.

Sie müssen angemeldet sein um 909331_eplan.zip herunterzuladen.

Rapid Arc Control

Artikel 909331 wurde zum Merkzettel hinzugefügt.

Artikel 909331 wurde zum Warenkorb hinzugefügt.

DEHNshield ZP B2 SG TT 255

Art.-Nr. 909396 DSH ZP B2 SG TT 255

Sie müssen angemeldet sein um 909396.stp herunterzuladen.

Sie müssen angemeldet sein um 909396.igs herunterzuladen.

Sie müssen angemeldet sein um 909396.jt herunterzuladen.

Sie müssen angemeldet sein um 909396.dwg herunterzuladen.

Sie müssen angemeldet sein um 909430m_D.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.909396.wspak herunterzuladen.

Sie müssen angemeldet sein um 909396_eplan.zip herunterzuladen.

Rapid Arc Control

Artikel 909396 wurde zum Merkzettel hinzugefügt.

Artikel 909396 wurde zum Warenkorb hinzugefügt.

DEHNshield ZP 2 TNS 255

Art.-Nr. 909540 DSH ZP 2 TNS 255

Sie müssen angemeldet sein um 909331.stp herunterzuladen.

Sie müssen angemeldet sein um 909331.igs herunterzuladen.

Sie müssen angemeldet sein um 909331.jt herunterzuladen.

Sie müssen angemeldet sein um 909331.dwg herunterzuladen.

Sie müssen angemeldet sein um 909330m_D.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.909540.wspak herunterzuladen.

Sie müssen angemeldet sein um 909340.zip herunterzuladen.

Rapid Arc Control

Artikel 909540 wurde zum Merkzettel hinzugefügt.

Artikel 909540 wurde zum Warenkorb hinzugefügt.

DEHNshield ZP 2 SG TNS 255

Art.-Nr. 909640 DSH ZP 2 SG TNS 255

Sie müssen angemeldet sein um 909396.stp herunterzuladen.

Sie müssen angemeldet sein um 909396.igs herunterzuladen.

Sie müssen angemeldet sein um 909396.jt herunterzuladen.

Sie müssen angemeldet sein um 909396.dwg herunterzuladen.

Sie müssen angemeldet sein um 909430m_D.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.909640.wspak herunterzuladen.

Rapid Arc Control

Artikel 909640 wurde zum Merkzettel hinzugefügt.

Artikel 909640 wurde zum Warenkorb hinzugefügt.

DEHNshield ZP B2 TNS 255

Art.-Nr. 909340 DSH ZP B2 TNS 255

Sie müssen angemeldet sein um 909331.stp herunterzuladen.

Sie müssen angemeldet sein um 909331.igs herunterzuladen.

Sie müssen angemeldet sein um 909331.jt herunterzuladen.

Sie müssen angemeldet sein um 909331.dwg herunterzuladen.

Sie müssen angemeldet sein um 909330m_D.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.909340.wspak herunterzuladen.
