Art.-Nr. 900910 DCU YPV SCI 1000 1M

GTIN 4013364155046, Zolltarifnr. (EU): 85363030, Bruttogewicht: 426.00 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

CAD-Daten

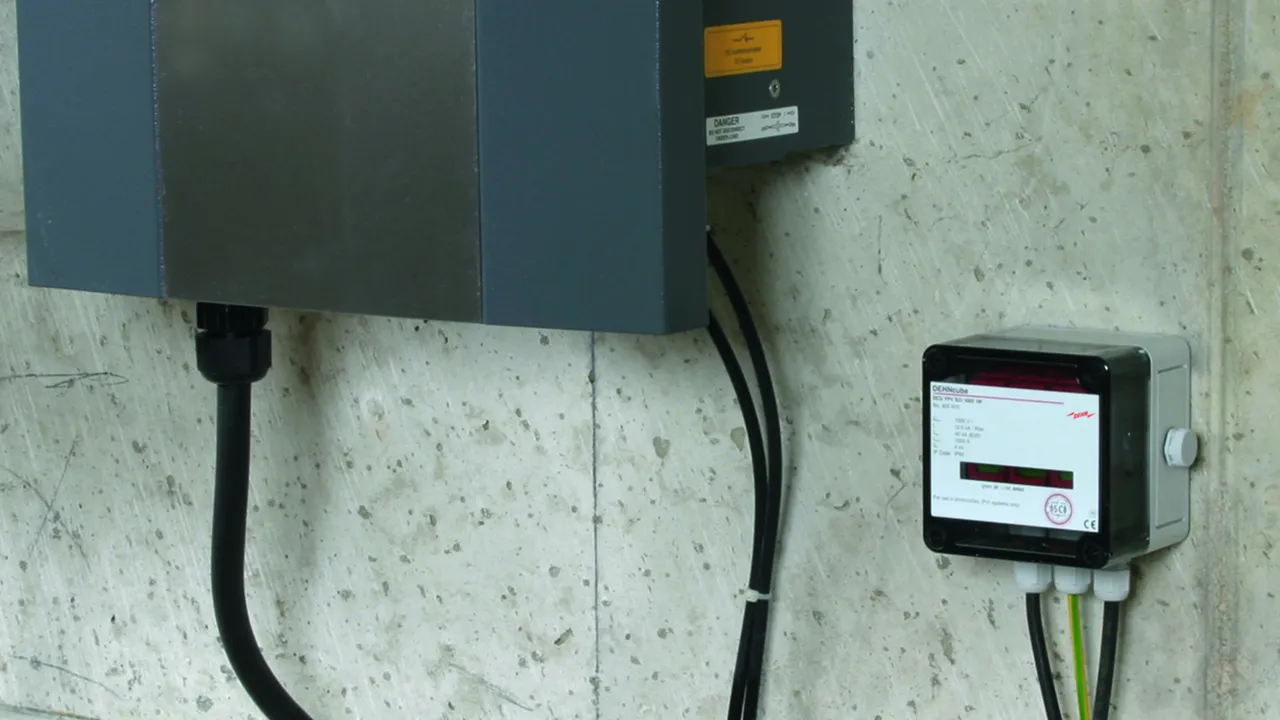

Parafoudre DEHNcube YPV SCI 1000 1M
Parafoudre photovoltaïque multipolaire jusqu’à 1000 V DC
pour protéger 1 entrée MPP avec indice de protection IP65
Indication de défaut
Type 2 selon EN 61643-31 avec système de commutation DC à 3 niveaux
Utilisation conformément à la norme IEC 60364-7-712
Tension photovoltaïque maximale : <=1000 V DC
Courant nominal de décharge : (8/20) 12,5 kA
Courant de décharge total : (8/20) 40 kA
Niveau de protection : <= 4 kV
Résistance aux courts-circuits Iscpv : 1000 A
Dimensions : 94 x 94 x 81 mm
Entrée de câbles : 3x Ø3-7 mm

produit : DEHN
Type: DCU YPV SCI 1000 1M
Référence: 900910
ou équivalent

Zertifikate

SCI-Technologie

Mit der von DEHN patentierten SCI-Technologie mit ihrer aktiven Lichtbogenlöschung wird ein eventuell auftretender Schaltlichtbogen im Überlastfall aktiv, schnell und sicher gelöscht. Die im Kurzschlusspfad integrierte PV-Sicherung löst sofort nach Erlöschen des Lichtbogens aus und stellt dann die sichere elektrische Trennung (Interruption) her. Damit realisieren alle PV-Ableiter von DEHN Überspannungs-, Brand-, und Personenschutz in einem Gerät.

Technische Daten

SPD selon NF EN 61643-31	Type 2/Classe II
Tension PV max. (U_CPV )	1000 V
Tenue aux courts-circuits (I_SCPV )	1 kA
Courant nominal de décharge (8/20 μs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Courant de décharge max. (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Niveau de protection en tension (U_P )	≤ 4 kV
Indice de protection	IP 65

SPD selon NF EN 61643-31	Type 2/Classe II
SPD selon NF EN 50539-11	Type 2
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension PV max. (U_CPV )	1000 V
Tenue aux courts-circuits (I_SCPV )	1 kA
Courant de décharge total (8/20 µs) (I_total )	40 kA
Courant nominal de décharge (8/20 μs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Courant de décharge max. (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Niveau de protection en tension (U_P )	≤ 4 kV
Niveau de protection en tension avec 5 kA (U_P )	≤ 3,5 kV
Temps de réponse (t_A )	≤ 25 ns
Température d'utilisation (T_U )	-35 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	2,5 mm² rigide/brins souples
Section de raccordement (max.)	6 mm² rigide/brins souples
Prévu pour le montage	à l'extérieur
Indice de protection	IP 65
Version	avec un élément de compensation de pression
Type de couvercle	couvercle translucide avec repérage des produits
Couleur du coffret	gris
Nombre d'entrées pour câbles	3x Ø3-7 mm
Dimensions du coffret (l x h x p)	94 x 94 x 81 mm
Certifications	KEMA

Artikel 900910 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900910 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 900920 DCU YPV SCI 1000 2M

GTIN 4013364155053, Zolltarifnr. (EU): 85363030, Bruttogewicht: 731.00 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

CAD-Daten

Parafoudre DEHNcube YPV SCI 1000 2M
Parafoudre photovoltaïque multipolaire jusqu’à 1000 V DC
pour protéger 2 entrées MPP avec indice de protection IP65
Indication de défaut
Type 2 selon EN 61643-31 avec système de commutation DC à 3 niveaux
Utilisation conformément à la norme IEC 60364-7-712
Tension photovoltaïque maximale : <=1000 V DC
Courant nominal de décharge : (8/20) 12,5 kA
Courant de décharge total : (8/20) 40 kA
Niveau de protection : <= 4 kV
Résistance aux courts-circuits Iscpv : 1000 A
Dimensions : 130 x 94 x 81 mm
Entrée de câbles : 5x Ø3-7 mm

produit : DEHN
Type: DCU YPV SCI 1000 2M
Référence: 900920
ou équivalent

Zertifikate

SCI-Technologie

Mit der von DEHN patentierten SCI-Technologie mit ihrer aktiven Lichtbogenlöschung wird ein eventuell auftretender Schaltlichtbogen im Überlastfall aktiv, schnell und sicher gelöscht. Die im Kurzschlusspfad integrierte PV-Sicherung löst sofort nach Erlöschen des Lichtbogens aus und stellt dann die sichere elektrische Trennung (Interruption) her. Damit realisieren alle PV-Ableiter von DEHN Überspannungs-, Brand-, und Personenschutz in einem Gerät.

Technische Daten

SPD selon NF EN 61643-31	Type 2/Classe II
Tension PV max. (U_CPV )	1000 V
Tenue aux courts-circuits (I_SCPV )	1 kA
Courant nominal de décharge (8/20 μs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Courant de décharge max. (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Niveau de protection en tension (U_P )	≤ 4 kV
Indice de protection	IP 65

SPD selon NF EN 61643-31	Type 2/Classe II
SPD selon NF EN 50539-11	Type 2
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension PV max. (U_CPV )	1000 V
Tenue aux courts-circuits (I_SCPV )	1 kA
Courant de décharge total (8/20 µs) (I_total )	40 kA
Courant nominal de décharge (8/20 μs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Courant de décharge max. (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Niveau de protection en tension (U_P )	≤ 4 kV
Niveau de protection en tension avec 5 kA (U_P )	≤ 3,5 kV
Temps de réponse (t_A )	≤ 25 ns
Température d'utilisation (T_U )	-35 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	2,5 mm² rigide/brins souples
Section de raccordement (max.)	6 mm² rigide/brins souples
Prévu pour le montage	à l'extérieur
Indice de protection	IP 65
Version	avec un élément de compensation de pression
Type de couvercle	couvercle translucide avec repérage des produits
Couleur du coffret	gris
Nombre d'entrées pour câbles	5x Ø3-7 mm
Dimensions du coffret (l x h x p)	130 x 94 x 81 mm
Certifications	KEMA

Artikel 900920 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900920 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 900913 DCU 2 YPV 1100 1M 2S

GTIN 4013364492455, Zolltarifnr. (EU): 85372091, Bruttogewicht: 1.59 kg, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

CAD-Daten

Coffrets de raccordement pour générateur DCU 2 YPV 1100 1M 2S
Coffrets de raccordement pour générateur jusqu’à 1100 V DC
pour protéger une entrée MPP et
deux cordons avec indice de protection IP65
Indication de défaut
Coffrets de raccordement selon DIN EN IEC 61439-2
Utilisation conformément à la norme IEC 60364-7-712
Tension photovoltaïque maximale : <=1100 V DC
Courant nominal de décharge : (8/20) 20 kA
Courant de décharge total : (8/20) 40 kA
Niveau de protection : <= 4 kV
Résistance aux courts-circuits Iscpv : 10 kA
Dimensions : 180 x 182 x 111 mm
Entrée de câbles : 2x raccords à 3 vis (conducteur photovoltaïque 2,5 mm² - 6 mm²)
Entrée de câbles : 2x M20 (16 mm²)

produit : DEHN
Type: DCU 2 YPV 1100 1M 2S
Référence: 900913
ou équivalent

SCI-Technologie

Mit der von DEHN patentierten SCI-Technologie mit ihrer aktiven Lichtbogenlöschung wird ein eventuell auftretender Schaltlichtbogen im Überlastfall aktiv, schnell und sicher gelöscht. Die im Kurzschlusspfad integrierte PV-Sicherung löst sofort nach Erlöschen des Lichtbogens aus und stellt dann die sichere elektrische Trennung (Interruption) her. Damit realisieren alle PV-Ableiter von DEHN Überspannungs-, Brand-, und Personenschutz in einem Gerät.

Technische Daten

SPD selon NF EN 61643-31	Type 2/Classe II
Tension PV max. (U_CPV )	1 100 V
Tenue aux courts-circuits (I_SCPV )	10 kA
Courant nominal de décharge (8/20 μs) [(DC+/DC-) --> PE] (I_n )	20 kA
Courant de décharge max. (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Niveau de protection en tension (U_P )	≤ 4 kV
Indice de protection	IP 65

SPD selon NF EN 61643-31	Type 2/Classe II
Tension PV max. (U_CPV )	1 100 V
Tenue aux courts-circuits (I_SCPV )	10 kA
Courant de décharge total (8/20 µs) (I_total )	40 kA
Courant nominal de décharge (8/20 μs) [(DC+/DC-) --> PE] (I_n )	20 kA
Courant de décharge max. (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Niveau de protection en tension (U_P )	≤ 4 kV
Courant nominal (I_L )	40 A
Temps de réponse (t_A )	≤ 25 ns
Température d'utilisation (T_U )	-35 °C ... +60 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (9) (min.)	6 mm²
Section de raccordement (9) (max.)	16 mm²brins rigides / 25 mm² brins souples
Section de raccordement (DC+, DC-) (min.)	2,5 mm² brins souples
Section de raccordement (DC+, DC-) (max.)	6 mm² brins souples
Prévu pour le montage	à l'extérieur
Indice de protection	IP 65
Tension assignée d’isolation (DC) (U_i )	1500 V
Version	avec un élément de compensation de pression
Type de couvercle	couvercle translucide avec repérage des produits
Couleur du coffret	gris
Nombre d'entrées pour câbles	2x raccords à 3 vis
Nombre d’entrées de câbles	2x M20

Artikel 900913 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900913 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 900921 DCU 2 YPV 1100 2M 1S

GTIN 4013364492462, Zolltarifnr. (EU): 85372091, Bruttogewicht: 2.14 kg, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

CAD-Daten

Coffrets de raccordement pour générateur DCU 2 YPV 1100 2M 1S
Coffrets de raccordement pour générateur jusqu’à 1100 V DC
pour protéger deux entrées MPP
et un cordon chacune avec indice de protection IP65
Indication de défaut
Coffrets de raccordement selon DIN EN IEC 61439-2
Utilisation conformément à la norme IEC 60364-7-712
Tension photovoltaïque maximale : <=1100 V DC
Courant nominal de décharge : (8/20) 20 kA
Courant de décharge total : (8/20) 40 kA
Niveau de protection : <= 4 kV
Résistance aux courts-circuits Iscpv : 10 kA
Dimensions : 180 x 182 x 111 mm
Entrée de câbles : 2x raccords à 4 vis (conducteur photovoltaïque 2,5 mm² - 6 mm²)
Entrée de câbles : 2x M20 (16 mm²)

produit : DEHN
Type: DCU 2 YPV 1100 2M 1S
Référence: 900921
ou équivalent

Zertifikate

SCI-Technologie

Mit der von DEHN patentierten SCI-Technologie mit ihrer aktiven Lichtbogenlöschung wird ein eventuell auftretender Schaltlichtbogen im Überlastfall aktiv, schnell und sicher gelöscht. Die im Kurzschlusspfad integrierte PV-Sicherung löst sofort nach Erlöschen des Lichtbogens aus und stellt dann die sichere elektrische Trennung (Interruption) her. Damit realisieren alle PV-Ableiter von DEHN Überspannungs-, Brand-, und Personenschutz in einem Gerät.

Technische Daten

SPD selon NF EN 61643-31	Type 2/Classe II
Tension PV max. (U_CPV )	1 100 V
Tenue aux courts-circuits (I_SCPV )	10 kA
Courant nominal de décharge (8/20 μs) [(DC+/DC-) --> PE] (I_n )	20 kA
Courant de décharge max. (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Niveau de protection en tension (U_P )	≤ 4 kV
Indice de protection	IP 65

SPD selon NF EN 61643-31	Type 2/Classe II
Tension PV max. (U_CPV )	1 100 V
Tenue aux courts-circuits (I_SCPV )	10 kA
Courant de décharge total (8/20 µs) (I_total )	40 kA
Courant nominal de décharge (8/20 μs) [(DC+/DC-) --> PE] (I_n )	20 kA
Courant de décharge max. (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Niveau de protection en tension (U_P )	≤ 4 kV
Courant nominal (I_L )	40 A
Temps de réponse (t_A )	≤ 25 ns
Température d'utilisation (T_U )	-35 °C ... +60 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (9) (min.)	6 mm²
Section de raccordement (9) (max.)	16 mm²brins rigides / 25 mm² brins souples
Section de raccordement (DC+, DC-) (min.)	2,5 mm² brins souples
Section de raccordement (DC+, DC-) (max.)	6 mm² brins souples
Prévu pour le montage	à l'extérieur
Indice de protection	IP 65
Tension assignée d’isolation (DC) (U_i )	1500 V
Version	avec un élément de compensation de pression
Type de couvercle	couvercle translucide avec repérage des produits
Couleur du coffret	gris
Nombre d'entrées pour câbles	2x raccords à 4 vis
Nombre d’entrées de câbles	2x M20

Artikel 900921 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900921 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 900923 DCU 2 YPV 1100 2M 2S

GTIN 4013364492400, Zolltarifnr. (EU): 85372091, Bruttogewicht: 2.21 kg, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

CAD-Daten

Coffrets de raccordement pour générateur DCU 2 YPV 1100 2M 2S
Coffrets de raccordement pour générateur jusqu’à 1100 V DC
pour protéger deux entrées MPP
et deux cordons chacune avec indice de protection IP65
Indication de défaut
Coffrets de raccordement selon DIN EN IEC 61439-2
Utilisation conformément à la norme IEC 60364-7-712
Tension photovoltaïque maximale : <=1100 V DC
Courant nominal de décharge : (8/20) 20 kA
Courant de décharge total : (8/20) 40 kA
Niveau de protection : <= 4 kV
Résistance aux courts-circuits Iscpv : 10 kA
Dimensions : 180 x 182 x 111 mm
Entrée de câbles : 4x raccords à 3 vis (conducteur photovoltaïque 2,5 mm² - 6 mm²)
Entrée de câbles : 2x M20

produit : DEHN
Type: DCU 2 YPV 1100 2M 2S
Référence: 900923
ou équivalent

SCI-Technologie

Mit der von DEHN patentierten SCI-Technologie mit ihrer aktiven Lichtbogenlöschung wird ein eventuell auftretender Schaltlichtbogen im Überlastfall aktiv, schnell und sicher gelöscht. Die im Kurzschlusspfad integrierte PV-Sicherung löst sofort nach Erlöschen des Lichtbogens aus und stellt dann die sichere elektrische Trennung (Interruption) her. Damit realisieren alle PV-Ableiter von DEHN Überspannungs-, Brand-, und Personenschutz in einem Gerät.

Technische Daten

SPD selon NF EN 61643-31	Type 2/Classe II
Tension PV max. (U_CPV )	1 100 V
Tenue aux courts-circuits (I_SCPV )	10 kA
Courant nominal de décharge (8/20 μs) [(DC+/DC-) --> PE] (I_n )	20 kA
Courant de décharge max. (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Niveau de protection en tension (U_P )	≤ 4 kV
Indice de protection	IP 65

SPD selon NF EN 61643-31	Type 2/Classe II
Tension PV max. (U_CPV )	1 100 V
Tenue aux courts-circuits (I_SCPV )	10 kA
Courant de décharge total (8/20 µs) (I_total )	40 kA
Courant nominal de décharge (8/20 μs) [(DC+/DC-) --> PE] (I_n )	20 kA
Courant de décharge max. (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Niveau de protection en tension (U_P )	≤ 4 kV
Courant nominal (I_L )	40 A
Temps de réponse (t_A )	≤ 25 ns
Température d'utilisation (T_U )	-35 °C ... +60 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (9) (min.)	6 mm²
Section de raccordement (9) (max.)	16 mm²brins rigides / 25 mm² brins souples
Section de raccordement (DC+, DC-) (min.)	2,5 mm² brins souples
Section de raccordement (DC+, DC-) (max.)	6 mm² brins souples
Prévu pour le montage	à l'extérieur
Indice de protection	IP 65
Tension assignée d’isolation (DC) (U_i )	1500 V
Version	avec un élément de compensation de pression
Type de couvercle	couvercle translucide avec repérage des produits
Couleur du coffret	gris
Nombre d'entrées pour câbles	4x raccords à 3 vis
Nombre d’entrées de câbles	2x M20

Artikel 900923 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900923 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 900975 DCU 2 YPV 1+2 1000 1M 2S FM

GTIN 4013364520318, Zolltarifnr. (EU): 85371098, Bruttogewicht: 1.85 kg, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

CAD-Daten

GAK DCU 2 YPV 1+2 1000 1M 2S FM
Coffrets de raccordement pour générateur jusqu’à 1000 V DC
pour protéger une entrée MPP et
deux cordons avec indice de protection IP65
avec contact de télésignalisation, indication de défaut
Coffrets de raccordement selon DIN EN IEC 61439-2
Utilisation conformément à la norme IEC 60364-7-712
Tension photovoltaïque maximale : <=1000 V DC
Courant nominal de décharge : (8/20) 20 kA
Courant de décharge total : (8/20) 40 kA
Niveau de protection : <= 3,8 kV
Résistance aux courts-circuits Iscpv : 10 kA
Dimensions : 182 x 180 x 111 mm
Entrée de câbles : 2x raccords à 3 vis
(conducteur photovoltaïque 2,5 mm² - 6 mm²)
Entrée de câbles : 2x M20

produit : DEHN
Type: DCU 2 YPV 1+2 1000 1M 2S FM
Référence: 900975
ou équivalent

Zertifikate

SCI-Technologie

Mit der von DEHN patentierten SCI-Technologie mit ihrer aktiven Lichtbogenlöschung wird ein eventuell auftretender Schaltlichtbogen im Überlastfall aktiv, schnell und sicher gelöscht. Die im Kurzschlusspfad integrierte PV-Sicherung löst sofort nach Erlöschen des Lichtbogens aus und stellt dann die sichere elektrische Trennung (Interruption) her. Damit realisieren alle PV-Ableiter von DEHN Überspannungs-, Brand-, und Personenschutz in einem Gerät.

Technische Daten

SPD selon NF EN 61643-31	Type 1 + Type 2 / Classe I + Classe II
Tension PV max. (U_CPV )	1000 V
Tenue aux courts-circuits (I_SCPV )	10 kA
Courant nominal de décharge (8/20 μs) [(DC+/DC-) --> PE] (I_n )	20 kA
Courant de décharge max. (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Niveau de protection en tension (U_P )	≤ 3,8 kV
Indice de protection	IP 65

SPD selon NF EN 61643-31	Type 1 + Type 2 / Classe I + Classe II
Tension PV max. (U_CPV )	1000 V
Tenue aux courts-circuits (I_SCPV )	10 kA
Courant de décharge total (8/20 µs) (I_total )	40 kA
Courant de choc de décharge (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Courant nominal de décharge (8/20 μs) [(DC+/DC-) --> PE] (I_n )	20 kA
Courant de décharge max. (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Courant de foudre (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Niveau de protection en tension (U_P )	≤ 3,8 kV
Courant nominal (I_L )	30 A
Temps de réponse (t_A )	≤ 25 ns
Température d'utilisation (T_U )	-35 °C ... +60 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (9) (min.)	2x 10 mm² / 1x 16 mm²
Section de raccordement (9) (max.)	35 mm² multi-brins / 25 mm² brins souples
Section de raccordement (DC+, DC-) (min.)	2,5 mm² brins souples
Section de raccordement (DC+, DC-) (max.)	6 mm² brins souples
Prévu pour le montage	à l'extérieur
Indice de protection	IP 65
Tension assignée d’isolation (DC) (U_i )	1000 V
Version	avec un élément de compensation de pression
Type de couvercle	couvercle translucide avec repérage des produits
Couleur du coffret	gris
Nombre d'entrées pour câbles	2x raccords à 3 vis
Nombre d’entrées de câbles	2x M20
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V / 0,5 A
Capacité de commutation DC	250 V / 0,1 A ; 125 V / 0,2 A ; 75 V / 0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² brins rigides / brins souples

Artikel 900975 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900975 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 900976 DCU 2 YPV 1+2 1000 2M 2S FM

GTIN 4013364520295, Zolltarifnr. (EU): 85371098, Bruttogewicht: 2.69 kg, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

CAD-Daten

Coffrets de raccordement pour générateur DCU 2 YPV 1+2 1000 2M 2S FM
Coffrets de raccordement pour générateur jusqu’à 1000 V DC
pour protéger deux entrées MPP
et deux cordons chacune avec indice de protection IP65
avec contact de télésignalisation, indication de défaut
Coffrets de raccordement selon DIN EN IEC 61439-2
Utilisation conformément à la norme IEC 60364-7-712
Tension photovoltaïque maximale : <=1100 V DC
Courant nominal de décharge : (8/20) 20 kA
Courant de décharge total : (8/20) 40 kA
Niveau de protection : <= 3,8 kV
Résistance aux courts-circuits Iscpv : 10 kA
Dimensions : 254 x 180 x 111 mm
Entrée de câbles : 4x raccords à 3 vis
(conducteur photovoltaïque 2,5 mm² - 6 mm²)
Entrée de câbles : 2x M20

produit : DEHN
Type: DCU 2 YPV 1+2 1000 2M 2S FM
Référence: 900976
ou équivalent

Zertifikate

SCI-Technologie

Mit der von DEHN patentierten SCI-Technologie mit ihrer aktiven Lichtbogenlöschung wird ein eventuell auftretender Schaltlichtbogen im Überlastfall aktiv, schnell und sicher gelöscht. Die im Kurzschlusspfad integrierte PV-Sicherung löst sofort nach Erlöschen des Lichtbogens aus und stellt dann die sichere elektrische Trennung (Interruption) her. Damit realisieren alle PV-Ableiter von DEHN Überspannungs-, Brand-, und Personenschutz in einem Gerät.

Technische Daten

SPD selon NF EN 61643-31	Type 1 + Type 2 / Classe I + Classe II
Tension PV max. (U_CPV )	1000 V
Tenue aux courts-circuits (I_SCPV )	10 kA
Courant nominal de décharge (8/20 μs) [(DC+/DC-) --> PE] (I_n )	20 kA
Courant de décharge max. (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Niveau de protection en tension (U_P )	≤ 3,8 kV
Indice de protection	IP 65

SPD selon NF EN 61643-31	Type 1 + Type 2 / Classe I + Classe II
Tension PV max. (U_CPV )	1000 V
Tenue aux courts-circuits (I_SCPV )	10 kA
Courant de décharge total (8/20 µs) (I_total )	40 kA
Courant de choc de décharge (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Courant nominal de décharge (8/20 μs) [(DC+/DC-) --> PE] (I_n )	20 kA
Courant de décharge max. (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Courant de foudre (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Niveau de protection en tension (U_P )	≤ 3,8 kV
Courant nominal (I_L )	30 A
Temps de réponse (t_A )	≤ 25 ns
Température d'utilisation (T_U )	-35 °C ... +60 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (9) (min.)	2x 10 mm² / 1x 16 mm²
Section de raccordement (9) (max.)	35 mm² multi-brins/25 mm² brins souples
Section de raccordement (DC+, DC-) (min.)	2,5 mm²brins souples
Section de raccordement (DC+, DC-) (max.)	6 mm²brins souples
Prévu pour le montage	à l'extérieur
Indice de protection	IP 65
Tension assignée d’isolation (DC) (U_i )	1000 V
Version	avec un élément de compensation de pression
Type de couvercle	couvercle translucide avec repérage des produits
Couleur du coffret	gris
Nombre d'entrées pour câbles	4x raccords à 3 vis
Nombre d’entrées de câbles	2x M20
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V / 0,5 A
Capacité de commutation DC	250 V / 0,1 A ; 125 V / 0,2 A ; 75 V / 0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² brins rigides / brins souples

Artikel 900976 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900976 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 900978 DCU 2 YPV 1+2 1000 3M 2S FM

GTIN 4013364534766, Zolltarifnr. (EU): 85372091, Bruttogewicht: 4.19 kg, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

GAK DCU 2 YPV 1+2 1000 3M 2S FM
Coffrets de raccordement pour générateur jusqu’à 1000 V DC
pour protéger trois entrées MPP
et deux strings chacune, avec indice de protection IP65
avec contact de télésignalisation, indication de défaut
Coffrets de raccordement selon DIN EN IEC 61439-2
Utilisation conformément à la norme IEC 60364-7-712
Tension photovoltaïque maximale : <=1000 V DC
In : (8/20) 20 kA / pol
Itotal : (10/350) 12,5 kA
Up : <= 3,8 kV
Résistance aux courts-circuits Iscpv : 10 kA
Dimensions : 361 x 254 x 111 mm
Entrée de câbles : 3x raccord à visser, 6 éléments
(conducteur photovoltaïque 2,5 mm² - 6 mm²)
Entrée de câbles : 2x M20

produit : DEHN
Type: DCU 2 YPV 1+2 1000 3M 2S FM
Référence: 900978
ou équivalent

SCI-Technologie

Mit der von DEHN patentierten SCI-Technologie mit ihrer aktiven Lichtbogenlöschung wird ein eventuell auftretender Schaltlichtbogen im Überlastfall aktiv, schnell und sicher gelöscht. Die im Kurzschlusspfad integrierte PV-Sicherung löst sofort nach Erlöschen des Lichtbogens aus und stellt dann die sichere elektrische Trennung (Interruption) her. Damit realisieren alle PV-Ableiter von DEHN Überspannungs-, Brand-, und Personenschutz in einem Gerät.

Technische Daten

SPD selon NF EN 61643-31	Type 1 + Type 2 / Classe I + Classe II
Tension PV max. (U_CPV )	1000 V
Tenue aux courts-circuits (I_SCPV )	10 kA
Courant nominal de décharge (8/20 μs) [(DC+/DC-) --> PE] (I_n )	20 kA
Courant de décharge max. (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Niveau de protection en tension (U_P )	≤ 3,8 kV
Indice de protection	IP 65

SPD selon NF EN 61643-31	Type 1 + Type 2 / Classe I + Classe II
Tension PV max. (U_CPV )	1000 V
Tenue aux courts-circuits (I_SCPV )	10 kA
Courant de décharge total (8/20 µs) (I_total )	40 kA
Courant de choc de décharge (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Courant nominal de décharge (8/20 μs) [(DC+/DC-) --> PE] (I_n )	20 kA
Courant de décharge max. (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Courant de foudre (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Niveau de protection en tension (U_P )	≤ 3,8 kV
Courant nominal (I_L )	30 A
Temps de réponse (t_A )	≤ 25 ns
Température d'utilisation (T_U )	-35 °C ... +60 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (9) (min.)	2x 10 mm² / 1x 16 mm²
Section de raccordement (9) (max.)	35 mm² multi-brins/25 mm² brins souples
Section de raccordement (DC+, DC-) (min.)	2,5 mm²brins souples
Section de raccordement (DC+, DC-) (max.)	6 mm²brins souples
Prévu pour le montage	à l'extérieur
Indice de protection	IP 65
Tension assignée d’isolation (DC) (U_i )	1000 V
Version	avec un élément de compensation de pression
Type de couvercle	couvercle translucide avec repérage des produits
Couleur du coffret	gris
Nombre d'entrées pour câbles	3x raccord à visser, 6 éléments
Nombre d’entrées de câbles	2x M20
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V / 0,5 A
Capacité de commutation DC	250 V / 0,1 A ; 125 V / 0,2 A ; 75 V / 0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² brins rigides / brins souples

Artikel 900978 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900978 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 900911 DCU 2 YPV 1100 1M 1S MC4 FM

GTIN 4013364529182, Zolltarifnr. (EU): 85372091, Bruttogewicht: 1027.00 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

CAD-Daten

GAK DCU 2 YPV 1100 1M 1S MC4 FM
Coffrets de raccordement pour générateur jusqu’à 1100 V DC
pour protéger une entrée MPP
et un cordon, avec indice de protection IP65
avec contact de télésignalisation, indication de défaut
Coffrets de raccordement selon DIN EN IEC 61439-2
Utilisation conformément à la norme IEC 60364-7-712
Tension photovoltaïque maximale : <=1100 V DC
Courant nominal de décharge : (8/20) 20 kA
Courant de décharge total : (8/20) 40 kA
Niveau de protection : <= 4 kV
Résistance aux courts-circuits Iscpv : 10 kA
Dimensions : 180 x 130 x 111 mm
Mode de raccordement : Connecteur MC4 Original

produit : DEHN
Type: DCU 2 YPV 1100 1M 1S MC4 FM
Référence: 900911
ou équivalent

Zertifikate

SCI-Technologie

Mit der von DEHN patentierten SCI-Technologie mit ihrer aktiven Lichtbogenlöschung wird ein eventuell auftretender Schaltlichtbogen im Überlastfall aktiv, schnell und sicher gelöscht. Die im Kurzschlusspfad integrierte PV-Sicherung löst sofort nach Erlöschen des Lichtbogens aus und stellt dann die sichere elektrische Trennung (Interruption) her. Damit realisieren alle PV-Ableiter von DEHN Überspannungs-, Brand-, und Personenschutz in einem Gerät.

Technische Daten

SPD selon NF EN 61643-31	Type 2/Classe II
Tension PV max. (U_CPV )	1100 V
Tenue aux courts-circuits (I_SCPV )	10 kA
Courant nominal de décharge (8/20 μs) [(DC+/DC-) --> PE] (I_n )	20 kA
Courant de décharge max. (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Niveau de protection en tension (U_P )	≤ 4 kV
Indice de protection	IP 65

SPD selon NF EN 61643-31	Type 2/Classe II
Tension PV max. (U_CPV )	1100 V
Tenue aux courts-circuits (I_SCPV )	10 kA
Courant de décharge total (8/20 µs) (I_total )	40 kA
Courant nominal de décharge (8/20 μs) [(DC+/DC-) --> PE] (I_n )	20 kA
Courant de décharge max. (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Niveau de protection en tension (U_P )	≤ 4 kV
Courant nominal (I_L )	40 A
Temps de réponse (t_A )	≤ 25 ns
Température d'utilisation (T_U )	-35 °C ... +60 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (9) (min.)	6 mm²
Section de raccordement (9) (max.)	16 mm² brins rigides / 25 mm² brins souples
Section de raccordement, connecteurs MC4 (DC+, DC-) (min.)	2,5 mm² brins souples
Section de raccordement, connecteurs MC4 (DC+, DC-) (max.)	10 mm² brins souples
Prévu pour le montage	à l'intérieur
Indice de protection	IP 65
Tension assignée d’isolation (DC) (U_i )	1500 V
Version	Avec élément de compensation de pression
Type de couvercle	couvercle translucide avec repérage des produits
Couleur du coffret	gris
Nombre d'entrées pour câbles	2x fiche MC4 Original (PV-ADS4-EVO 2A), 2x douille MC4 Original (PV-ADB4-EVO 2A)
Nombre d’entrées de câbles	2x M20
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V / 0,5 A
Capacité de commutation DC	250 V / 0,1 A ; 125 V / 0,2 A ; 75 V / 0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² brin simple/brins souples

Artikel 900911 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900911 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 900924 DCU 2 YPV 1100 2M 1S MC4

GTIN 4013364529205, Zolltarifnr. (EU): 85372091, Bruttogewicht: 1963.00 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

CAD-Daten

GAK DCU 2 YPV 1100 2M 1S MC4
Coffrets de raccordement pour générateur jusqu’à 1100 V DC
pour protéger deux entrées MPP
et un cordon avec indice de protection IP65
Indication de défaut
Coffrets de raccordement selon DIN EN IEC 61439-2
Utilisation conformément à la norme IEC 60364-7-712
Tension photovoltaïque maximale : <=1100 V DC
Courant nominal de décharge : (8/20) 20 kA
Courant de décharge total : (8/20) 40 kA
Niveau de protection : <= 4 kV
Résistance aux courts-circuits Iscpv : 10 kA
Dimensions : 180 x 180 x 111 mm
Mode de raccordement : Connecteur MC4 Original

produit : DEHN
Type: DCU 2 YPV 1100 2M 1S MC4
Référence: 900924
ou équivalent

Zertifikate

SCI-Technologie

Mit der von DEHN patentierten SCI-Technologie mit ihrer aktiven Lichtbogenlöschung wird ein eventuell auftretender Schaltlichtbogen im Überlastfall aktiv, schnell und sicher gelöscht. Die im Kurzschlusspfad integrierte PV-Sicherung löst sofort nach Erlöschen des Lichtbogens aus und stellt dann die sichere elektrische Trennung (Interruption) her. Damit realisieren alle PV-Ableiter von DEHN Überspannungs-, Brand-, und Personenschutz in einem Gerät.

Technische Daten

SPD selon NF EN 61643-31	Type 2/Classe II
Tension PV max. (U_CPV )	1 100 V
Tenue aux courts-circuits (I_SCPV )	10 kA
Courant nominal de décharge (8/20 μs) [(DC+/DC-) --> PE] (I_n )	20 kA
Courant de décharge max. (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Niveau de protection en tension (U_P )	≤ 4 kV
Indice de protection	IP 65

SPD selon NF EN 61643-31	Type 2/Classe II
Tension PV max. (U_CPV )	1 100 V
Tenue aux courts-circuits (I_SCPV )	10 kA
Courant de décharge total (8/20 µs) (I_total )	40 kA
Courant nominal de décharge (8/20 μs) [(DC+/DC-) --> PE] (I_n )	20 kA
Courant de décharge max. (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Niveau de protection en tension (U_P )	≤ 4 kV
Courant nominal (I_L )	40 A
Temps de réponse (t_A )	≤ 25 ns
Température d'utilisation (T_U )	-35 °C ... +50 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (9) (min.)	6 mm²
Section de raccordement (9) (max.)	16 mm²brins rigides / 25 mm²brins souples
Section de raccordement, connecteurs MC4 (DC+, DC-) (min.)	2,5 mm²brins souples
Section de raccordement, connecteurs MC4 (DC+, DC-) (max.)	10 mm²brins souples
Prévu pour le montage	à l'extérieur
Indice de protection	IP 65
Tension assignée d’isolation (DC) (U_i )	1500 V
Version	avec un élément de compensation de pression
Type de couvercle	couvercle translucide avec repérage des produits
Couleur du coffret	gris
Nombre d'entrées pour câbles	2x fiche MC4 Original (PV-ADS4-EVO 2A), 2x douille MC4 Original (PV-ADB4-EVO 2A)
Nombre d’entrées de câbles	2x M20

Artikel 900924 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900924 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 900931 DCU 2 YPV 1100 3M 1S MC4 FM

GTIN 4013364534742, Zolltarifnr. (EU): 85372091, Bruttogewicht: 2.63 kg, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

GAK DCU 2 YPV 1100 3M 1S MC4 FM
Coffrets de raccordement pour générateur jusqu’à 1100 V DC
pour protéger trois entrées MPP
et un cordon chacune avec indice de protection IP65
avec contact de télésignalisation, indication de défaut
Coffrets de raccordement selon DIN EN IEC 61439-2
Utilisation conformément à la norme IEC 60364-7-712
Tension photovoltaïque maximale : <=1100 V DC
In : (8/20) 20 kA / pol
Itotal : (8/20) 40 kA
Up : <= 4 kV
Résistance aux courts-circuits Iscpv : 10 kA
Dimensions : 254 x 180 x 111 mm
Mode de raccordement : Connecteur MC4 Original

produit : DEHN
Type: DCU 2 YPV 1100 3M 1S MC4 FM
Référence: 900931
ou équivalent

SCI-Technologie

Mit der von DEHN patentierten SCI-Technologie mit ihrer aktiven Lichtbogenlöschung wird ein eventuell auftretender Schaltlichtbogen im Überlastfall aktiv, schnell und sicher gelöscht. Die im Kurzschlusspfad integrierte PV-Sicherung löst sofort nach Erlöschen des Lichtbogens aus und stellt dann die sichere elektrische Trennung (Interruption) her. Damit realisieren alle PV-Ableiter von DEHN Überspannungs-, Brand-, und Personenschutz in einem Gerät.

Technische Daten

SPD selon NF EN 61643-31	Type 2/Classe II
Tension PV max. (U_CPV )	1 100 V
Tenue aux courts-circuits (I_SCPV )	10 kA
Courant nominal de décharge (8/20 μs) [(DC+/DC-) --> PE] (I_n )	20 kA
Courant de décharge max. (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Niveau de protection en tension (U_P )	≤ 4 kV
Indice de protection	IP 65

SPD selon NF EN 61643-31	Type 2/Classe II
Tension PV max. (U_CPV )	1 100 V
Tenue aux courts-circuits (I_SCPV )	10 kA
Courant de décharge total (8/20 µs) (I_total )	40 kA
Courant nominal de décharge (8/20 μs) [(DC+/DC-) --> PE] (I_n )	20 kA
Courant de décharge max. (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Niveau de protection en tension (U_P )	≤ 4 kV
Courant nominal (I_L )	40 A
Temps de réponse (t_A )	≤ 25 ns
Température d'utilisation (T_U )	-35 °C ... +50 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (9) (min.)	6 mm²
Section de raccordement (9) (max.)	16 mm²brins rigides / 25 mm²brins souples
Section de raccordement, connecteurs MC4 (DC+, DC-) (min.)	2,5 mm²brins souples
Section de raccordement, connecteurs MC4 (DC+, DC-) (max.)	10 mm²brins souples
Prévu pour le montage	à l'extérieur
Indice de protection	IP 65
Tension assignée d’isolation (DC) (U_i )	1500 V
Version	avec un élément de compensation de pression
Type de couvercle	couvercle translucide avec repérage des produits
Couleur du coffret	gris
Nombre d'entrées pour câbles	6x fiche MC4 Original (PV-ADS4-EVO 2A), 6x douille MC4 Original (PV-ADB4-EVO 2A)
Nombre d’entrées de câbles	2x M20

Artikel 900931 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900931 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 900985 DCU 2 YPV 1+2 1200 1M 1S MC4

GTIN 4013364529199, Zolltarifnr. (EU): 85372091, Bruttogewicht: 1169.00 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

CAD-Daten

GAK DCU 2 YPV 1+2 1200 1M 1S MC4
Coffrets de raccordement pour générateur jusqu’à 1200 V DC
pour protéger une entrée MPP
et un cordon, avec indice de protection IP65
Indication de défaut
Coffrets de raccordement selon DIN EN IEC 61439-2
Utilisation conformément à la norme IEC 60364-7-712
Tension photovoltaïque maximale : <=1200 V DC
In : (8/20) 20 kA / pol
Itotal : (10/350) 12,5 kA
Up : <= 3,8 kV
Résistance aux courts-circuits Iscpv : 10 kA
Dimensions : 180 x 130 x 111 mm
Mode de raccordement : Connecteur MC4 Original

produit : DEHN
Type: DCU 2 YPV 1+2 1200 1M 1S MC4
Référence: 900985
ou équivalent

Zertifikate

SCI-Technologie

Mit der von DEHN patentierten SCI-Technologie mit ihrer aktiven Lichtbogenlöschung wird ein eventuell auftretender Schaltlichtbogen im Überlastfall aktiv, schnell und sicher gelöscht. Die im Kurzschlusspfad integrierte PV-Sicherung löst sofort nach Erlöschen des Lichtbogens aus und stellt dann die sichere elektrische Trennung (Interruption) her. Damit realisieren alle PV-Ableiter von DEHN Überspannungs-, Brand-, und Personenschutz in einem Gerät.

Technische Daten

SPD selon NF EN 61643-31	Type 1 + Type 2 / Classe I + Classe II
Tenue aux courts-circuits (I_SCPV )	10 kA
Niveau de protection en tension (U_P )	< 3,8 kV
Indice de protection	IP 65

SPD selon NF EN 61643-31	Type 1 + Type 2 / Classe I + Classe II
Tension PV max. [DC+ -> DC-] (U_CPV )	1200 V
Tension PV max. [DC+/DC- -> PE] (U_CPV )	1200 V
Tenue aux courts-circuits (I_SCPV )	10 kA
Courant de choc de décharge (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Courant de choc de décharge (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (Imax)	40 kA
Courant de foudre (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Niveau de protection en tension (U_P )	< 3,8 kV
Courant nominal (I_L )	40 A
Temps de réponse (t_A )	≤ 25 ns
Température d'utilisation (T_U )	-35 °C ... +60 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (9) (min.)	2x 10 mm² / 1x 16 mm²
Section de raccordement (9) (max.)	35 mm²multi-brins/25 mm² brins souples
Section de raccordement, connecteurs MC4 (DC+, DC-) (min.)	2,5 mm²brins souples
Section de raccordement, connecteurs MC4 (DC+, DC-) (max.)	10 mm² brins souples
Prévu pour le montage	à l'intérieur
Indice de protection	IP 65
Tension assignée d’isolation (DC) (U_i )	1500 V
Version	Avec élément de compensation de pression
Type de couvercle	couvercle translucide avec repérage des produits
Couleur du coffret	gris
Nombre d'entrées pour câbles	2x fiche MC4 Original (PV-ADS4-EVO 2A), 2x douille MC4 Original (PV-ADB4-EVO 2A)
Nombre d’entrées de câbles	2x M20

Artikel 900985 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900985 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 900986 DCU 2 YPV 1+2 1200 2M 1S MC4

GTIN 4013364529212, Zolltarifnr. (EU): 85372091, Bruttogewicht: 2.76 kg, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

CAD-Daten

GAK DCU 2 YPV 1+2 1200 2M 1S MC4
Coffrets de raccordement pour générateur jusqu’à 1200 V DC
pour protéger deux entrées MPP
et un cordon avec indice de protection IP65
Indication de défaut
Coffrets de raccordement selon DIN EN IEC 61439-2
Utilisation conformément à la norme IEC 60364-7-712
Tension photovoltaïque maximale : <=1200 V DC
In : (8/20) 20 kA / pol
Itotal : (10/350) 12,5 kA
Up : <= 3,8 kV
Résistance aux courts-circuits Iscpv : 10 kA
Dimensions : 254 x 180 x 111 mm
Mode de raccordement : Connecteur MC4 Original

produit : DEHN
Type: DCU 2 YPV 1+2 1200 2M 1S MC4
Référence: 900986
ou équivalent

Zertifikate

SCI-Technologie

Mit der von DEHN patentierten SCI-Technologie mit ihrer aktiven Lichtbogenlöschung wird ein eventuell auftretender Schaltlichtbogen im Überlastfall aktiv, schnell und sicher gelöscht. Die im Kurzschlusspfad integrierte PV-Sicherung löst sofort nach Erlöschen des Lichtbogens aus und stellt dann die sichere elektrische Trennung (Interruption) her. Damit realisieren alle PV-Ableiter von DEHN Überspannungs-, Brand-, und Personenschutz in einem Gerät.

Technische Daten

SPD selon NF EN 61643-31	Type 1 + Type 2 / Classe I + Classe II
Tenue aux courts-circuits (I_SCPV )	10 kA
Niveau de protection en tension (U_P )	< 3,8 kV
Indice de protection	IP 65

SPD selon NF EN 61643-31	Type 1 + Type 2 / Classe I + Classe II
Tension PV max. [DC+ -> DC-] (U_CPV )	1200 V
Tension PV max. [DC+/DC- -> PE] (U_CPV )	1200 V
Tenue aux courts-circuits (I_SCPV )	10 kA
Courant de choc de décharge (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Courant de choc de décharge (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (Imax)	40 kA
Courant de foudre (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Niveau de protection en tension (U_P )	< 3,8 kV
Courant nominal (I_L )	40 A
Temps de réponse (t_A )	≤ 25 ns
Température d'utilisation (T_U )	-35 °C ... +60 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (9) (min.)	2x 10 mm² / 1x 16 mm²
Section de raccordement (9) (max.)	35 mm² multi-brins/25 mm²brins souples
Section de raccordement, connecteurs MC4 (DC+, DC-) (min.)	2,5 mm²brins souples
Section de raccordement, connecteurs MC4 (DC+, DC-) (max.)	10 mm²brins souples
Prévu pour le montage	à l'intérieur
Indice de protection	IP 65
Tension assignée d’isolation (DC) (U_i )	1500 V
Version	Avec élément de compensation de pression
Type de couvercle	couvercle translucide avec repérage des produits
Couleur du coffret	gris
Nombre d'entrées pour câbles	4x fiche MC4 Original (PV-ADS4-EVO 2A), 4x douille MC4 Original (PV-ADB4-EVO 2A)
Nombre d’entrées de câbles	2x M20

Artikel 900986 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900986 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 900987 DCU 2 YPV 1+2 1200 2M 2S MC4

GTIN 4013364534735, Zolltarifnr. (EU): 85372091, Bruttogewicht: 2.74 kg, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

GAK DCU 2 YPV 1+2 1200 2M 2S MC4
Coffrets de raccordement pour générateur jusqu’à 1200 V DC
pour protéger deux entrées MPP
et deux cordons chacune avec indice de protection IP65
Indication de défaut
Coffrets de raccordement selon DIN EN IEC 61439-2
Utilisation conformément à la norme IEC 60364-7-712
Tension photovoltaïque maximale : <=1200 V DC
In : (8/20) 20 kA / pol
Itotal : (10/350) 12,5 kA
Up : <= 3,8 kV
Résistance aux courts-circuits Iscpv : 10 kA
Dimensions : 254 x 180 x 111 mm
Mode de raccordement : Connecteur MC4 Original

produit : DEHN
Type: DCU 2 YPV 1+2 1200 2M 2S MC4
Référence: 900987
ou équivalent

SCI-Technologie

Mit der von DEHN patentierten SCI-Technologie mit ihrer aktiven Lichtbogenlöschung wird ein eventuell auftretender Schaltlichtbogen im Überlastfall aktiv, schnell und sicher gelöscht. Die im Kurzschlusspfad integrierte PV-Sicherung löst sofort nach Erlöschen des Lichtbogens aus und stellt dann die sichere elektrische Trennung (Interruption) her. Damit realisieren alle PV-Ableiter von DEHN Überspannungs-, Brand-, und Personenschutz in einem Gerät.

Technische Daten

SPD selon NF EN 61643-31	Type 1 + Type 2 / Classe I + Classe II
Tenue aux courts-circuits (I_SCPV )	10 kA
Niveau de protection en tension (U_P )	< 3,8 kV
Indice de protection	IP 65

SPD selon NF EN 61643-31	Type 1 + Type 2 / Classe I + Classe II
Tension PV max. [DC+ -> DC-] (U_CPV )	1200 V
Tension PV max. [DC+/DC- -> PE] (U_CPV )	1200 V
Tenue aux courts-circuits (I_SCPV )	10 kA
Courant de choc de décharge (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Courant de choc de décharge (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (Imax)	40 kA
Courant de foudre (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Niveau de protection en tension (U_P )	< 3,8 kV
Courant nominal (I_L )	40 A
Temps de réponse (t_A )	≤ 25 ns
Température d'utilisation (T_U )	-35 °C ... +60 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (9) (min.)	2x 10 mm² / 1x 16 mm²
Section de raccordement (9) (max.)	35 mm² multi-brins/25 mm²brins souples
Section de raccordement, connecteurs MC4 (DC+, DC-) (min.)	2,5 mm²brins souples
Section de raccordement, connecteurs MC4 (DC+, DC-) (max.)	10 mm²brins souples
Prévu pour le montage	à l'intérieur
Indice de protection	IP 65
Tension assignée d’isolation (DC) (U_i )	1500 V
Version	Avec élément de compensation de pression
Type de couvercle	couvercle translucide avec repérage des produits
Couleur du coffret	gris
Nombre d'entrées pour câbles	6x fiche MC4 Original (PV-ADS4-EVO 2A), 6x douille MC4 Original (PV-ADB4-EVO 2A)
Nombre d’entrées de câbles	2x M20

Artikel 900987 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900987 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 900988 DCU 2 YPV 1+2 1200 3M 1S MC4 FM

GTIN 4013364534759, Zolltarifnr. (EU): 85372091, Bruttogewicht: 3.70 kg, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

GAK DCU 2 YPV 1200 3M 1S MC4 FM
Coffrets de raccordement pour générateur jusqu’à 1200 V DC
pour protéger trois entrées MPP
et un cordon chacune avec indice de protection IP65
avec contact de télésignalisation, indication de défaut
Coffrets de raccordement selon DIN EN IEC 61439-2
Utilisation conformément à la norme IEC 60364-7-712
Tension photovoltaïque maximale : <=1200 V DC
In : (8/20) 20 kA / pol
Itotal : (10/350) 12,5 kA
Up : <= 3,8 kV
Résistance aux courts-circuits Iscpv : 10 kA
Dimensions : 361 x 254 x 111 mm
Mode de raccordement : Connecteur MC4 Original

produit : DEHN
Type: DCU 2 YPV 1+2 1200 3M 1S MC4 FM
Référence: 900988
ou équivalent

SCI-Technologie

Mit der von DEHN patentierten SCI-Technologie mit ihrer aktiven Lichtbogenlöschung wird ein eventuell auftretender Schaltlichtbogen im Überlastfall aktiv, schnell und sicher gelöscht. Die im Kurzschlusspfad integrierte PV-Sicherung löst sofort nach Erlöschen des Lichtbogens aus und stellt dann die sichere elektrische Trennung (Interruption) her. Damit realisieren alle PV-Ableiter von DEHN Überspannungs-, Brand-, und Personenschutz in einem Gerät.

Technische Daten

SPD selon NF EN 61643-31	Type 1 + Type 2 / Classe I + Classe II
Tenue aux courts-circuits (I_SCPV )	10 kA
Niveau de protection en tension (U_P )	< 3,8 kV
Indice de protection	IP 65

SPD selon NF EN 61643-31	Type 1 + Type 2 / Classe I + Classe II
Tension PV max. [DC+ -> DC-] (U_CPV )	1200 V
Tension PV max. [DC+/DC- -> PE] (U_CPV )	1200 V
Tenue aux courts-circuits (I_SCPV )	10 kA
Courant de choc de décharge (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Courant de choc de décharge (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (Imax)	40 kA
Courant de foudre (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Niveau de protection en tension (U_P )	< 3,8 kV
Courant nominal (I_L )	40 A
Temps de réponse (t_A )	≤ 25 ns
Température d'utilisation (T_U )	-35 °C ... +60 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (9) (min.)	2x 10 mm² / 1x 16 mm²
Section de raccordement (9) (max.)	35 mm² multi-brins/25 mm²brins souples
Section de raccordement, connecteurs MC4 (DC+, DC-) (min.)	2,5 mm²brins souples
Section de raccordement, connecteurs MC4 (DC+, DC-) (max.)	10 mm²brins souples
Prévu pour le montage	à l'intérieur
Indice de protection	IP 65
Tension assignée d’isolation (DC) (U_i )	1500 V
Version	Avec élément de compensation de pression
Type de couvercle	couvercle translucide avec repérage des produits
Couleur du coffret	gris
Nombre d'entrées pour câbles	6x fiche MC4 Original (PV-ADS4-EVO 2A), 6x douille MC4 Original (PV-ADB4-EVO 2A)
Nombre d’entrées de câbles	2x M20

Artikel 900988 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900988 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 900918 DCU S 2 YPV 1100 1M 1S MC4 FM

GTIN 4013364538450, Zolltarifnr. (EU): 85372091, Bruttogewicht: 1400.00 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

GAK DCU S 2 YPV 1100 1M 1S MC4 FM
Coffrets de raccordement pour générateur jusqu’à 1100 V DC
pour protéger une entrée MPP
et un cordon, avec indice de protection IP65
avec contact de télésignalisation, indication de défaut
Coffrets de raccordement selon DIN EN IEC 61439-2
Utilisation conformément à la norme IEC 60364-7-712
Tension photovoltaïque maximale : <=1100 V DC
Courant nominal de décharge : (8/20) 20 kA
Courant de décharge total : (8/20) 40 kA
Niveau de protection : <= 4 kV
Résistance aux courts-circuits Iscpv : 10 kA
Dimensions : 180 x 130 x 111 mm
Mode de raccordement : Connecteur MC4 Original

produit : DEHN
Type: DCU S 2 YPV 1100 1M 1S MC4 FM
Référence: 900918
ou équivalent

SCI-Technologie

Mit der von DEHN patentierten SCI-Technologie mit ihrer aktiven Lichtbogenlöschung wird ein eventuell auftretender Schaltlichtbogen im Überlastfall aktiv, schnell und sicher gelöscht. Die im Kurzschlusspfad integrierte PV-Sicherung löst sofort nach Erlöschen des Lichtbogens aus und stellt dann die sichere elektrische Trennung (Interruption) her. Damit realisieren alle PV-Ableiter von DEHN Überspannungs-, Brand-, und Personenschutz in einem Gerät.

Technische Daten

SPD selon NF EN 61643-31	Type 2/Classe II
Tension PV max. (U_CPV )	1100 V
Tenue aux courts-circuits (I_SCPV )	10 kA
Courant nominal de décharge (8/20 μs) [(DC+/DC-) --> PE] (I_n )	20 kA
Courant de décharge max. (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Niveau de protection en tension (U_P )	≤ 4 kV
Indice de protection	IP 65

SPD selon NF EN 61643-31	Type 2/Classe II
Tension PV max. (U_CPV )	1100 V
Tenue aux courts-circuits (I_SCPV )	10 kA
Courant de décharge total (8/20 µs) (I_total )	40 kA
Courant nominal de décharge (8/20 μs) [(DC+/DC-) --> PE] (I_n )	20 kA
Courant de décharge max. (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Niveau de protection en tension (U_P )	≤ 4 kV
Courant nominal (I_L )	40 A
Temps de réponse (t_A )	≤ 25 ns
Température d'utilisation (T_U )	-35 °C ... +60 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (9) (min.)	6 mm²
Section de raccordement (9) (max.)	16 mm² brins rigides / 25 mm² brins souples
Section de raccordement, connecteurs MC4 (DC+, DC-) (min.)	2,5 mm² brins souples
Section de raccordement, connecteurs MC4 (DC+, DC-) (max.)	10 mm² brins souples
Prévu pour le montage	à l'intérieur
Indice de protection	IP 65
Tension assignée d’isolation (DC) (U_i )	1500 V
Version	Avec élément de compensation de pression
Type de couvercle	couvercle translucide avec repérage des produits
Couleur du coffret	gris
Nombre d'entrées pour câbles	2x fiche MC4 Original (PV-ADS4-EVO 2A), 2x douille MC4 Original (PV-ADB4-EVO 2A)
Nombre d’entrées de câbles	2x M20
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V / 0,5 A
Capacité de commutation DC	250 V / 0,1 A ; 125 V / 0,2 A ; 75 V / 0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² brin simple/brins souples

Artikel 900918 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900918 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 900926 DCU S 2 YPV 1100 2M 1S MC4

GTIN 4013364538467, Zolltarifnr. (EU): 85372091, Bruttogewicht: 1.88 kg, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

GAK DCU S 2 YPV 1100 2M 1S MC4
Coffrets de raccordement pour générateur jusqu’à 1100 V DC
pour protéger deux entrées MPP
et un cordon avec indice de protection IP65
Indication de défaut
Coffrets de raccordement selon DIN EN IEC 61439-2
Utilisation conformément à la norme IEC 60364-7-712
Tension photovoltaïque maximale : <=1100 V DC
Courant nominal de décharge : (8/20) 20 kA
Courant de décharge total : (8/20) 40 kA
Niveau de protection : <= 4 kV
Résistance aux courts-circuits Iscpv : 10 kA
Dimensions : 180 x 180 x 111 mm
Mode de raccordement : Connecteur MC4 Original

produit : DEHN
Type: DCU S 2 YPV 1100 2M 1S MC4
Référence: 900926
ou équivalent

SCI-Technologie

Mit der von DEHN patentierten SCI-Technologie mit ihrer aktiven Lichtbogenlöschung wird ein eventuell auftretender Schaltlichtbogen im Überlastfall aktiv, schnell und sicher gelöscht. Die im Kurzschlusspfad integrierte PV-Sicherung löst sofort nach Erlöschen des Lichtbogens aus und stellt dann die sichere elektrische Trennung (Interruption) her. Damit realisieren alle PV-Ableiter von DEHN Überspannungs-, Brand-, und Personenschutz in einem Gerät.

Technische Daten

SPD selon NF EN 61643-31	Type 2/Classe II
Tension PV max. (U_CPV )	1 100 V
Tenue aux courts-circuits (I_SCPV )	10 kA
Courant nominal de décharge (8/20 μs) [(DC+/DC-) --> PE] (I_n )	20 kA
Courant de décharge max. (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Niveau de protection en tension (U_P )	≤ 4 kV
Indice de protection	IP 65

SPD selon NF EN 61643-31	Type 2/Classe II
Tension PV max. (U_CPV )	1 100 V
Tenue aux courts-circuits (I_SCPV )	10 kA
Courant de décharge total (8/20 µs) (I_total )	40 kA
Courant nominal de décharge (8/20 μs) [(DC+/DC-) --> PE] (I_n )	20 kA
Courant de décharge max. (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Niveau de protection en tension (U_P )	≤ 4 kV
Courant nominal (I_L )	40 A
Temps de réponse (t_A )	≤ 25 ns
Température d'utilisation (T_U )	-35 °C ... +50 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (9) (min.)	6 mm²
Section de raccordement (9) (max.)	16 mm²brins rigides / 25 mm²brins souples
Section de raccordement, connecteurs MC4 (DC+, DC-) (min.)	2,5 mm²brins souples
Section de raccordement, connecteurs MC4 (DC+, DC-) (max.)	10 mm²brins souples
Prévu pour le montage	à l'extérieur
Indice de protection	IP 65
Tension assignée d’isolation (DC) (U_i )	1500 V
Version	avec un élément de compensation de pression
Type de couvercle	couvercle translucide avec repérage des produits
Couleur du coffret	gris
Nombre d'entrées pour câbles	2x fiche MC4 Original (PV-ADS4-EVO 2A), 2x douille MC4 Original (PV-ADB4-EVO 2A)
Nombre d’entrées de câbles	2x M20

Artikel 900926 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900926 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 900980 DCU S 2 YPV 1+2 1200 1M 1S MC4

GTIN 4013364538481, Zolltarifnr. (EU): 85372091, Bruttogewicht: 1537.00 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

GAK DCU S 2 YPV 1+2 1200 1M 1S MC4
Coffrets de raccordement pour générateur jusqu’à 1200 V DC
pour protéger une entrée MPP
et un cordon, avec indice de protection IP65
Indication de défaut
Coffrets de raccordement selon DIN EN IEC 61439-2
Utilisation conformément à la norme IEC 60364-7-712
Tension photovoltaïque maximale : <=1200 V DC
In : (8/20) 20 kA / pol
Itotal : (10/350) 12,5 kA
Up : <= 3,8 kV
Résistance aux courts-circuits Iscpv : 10 kA
Dimensions : 180 x 130 x 111 mm
Mode de raccordement : Connecteur MC4 Original

produit : DEHN
Type: DCU S 2 YPV 1+2 1200 1M 1S MC4
Référence: 900980
ou équivalent

SCI-Technologie

Mit der von DEHN patentierten SCI-Technologie mit ihrer aktiven Lichtbogenlöschung wird ein eventuell auftretender Schaltlichtbogen im Überlastfall aktiv, schnell und sicher gelöscht. Die im Kurzschlusspfad integrierte PV-Sicherung löst sofort nach Erlöschen des Lichtbogens aus und stellt dann die sichere elektrische Trennung (Interruption) her. Damit realisieren alle PV-Ableiter von DEHN Überspannungs-, Brand-, und Personenschutz in einem Gerät.

Technische Daten

SPD selon NF EN 61643-31	Type 1 + Type 2 / Classe I + Classe II
Tenue aux courts-circuits (I_SCPV )	10 kA
Niveau de protection en tension (U_P )	< 3,8 kV
Indice de protection	IP 65

SPD selon NF EN 61643-31	Type 1 + Type 2 / Classe I + Classe II
Tension PV max. [DC+ -> DC-] (U_CPV )	1200 V
Tension PV max. [DC+/DC- -> PE] (U_CPV )	1200 V
Tenue aux courts-circuits (I_SCPV )	10 kA
Courant de choc de décharge (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Courant de choc de décharge (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (Imax)	40 kA
Courant de foudre (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Niveau de protection en tension (U_P )	< 3,8 kV
Courant nominal (I_L )	40 A
Temps de réponse (t_A )	≤ 25 ns
Température d'utilisation (T_U )	-35 °C ... +60 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (9) (min.)	2x 10 mm² / 1x 16 mm²
Section de raccordement (9) (max.)	35 mm²multi-brins/25 mm² brins souples
Section de raccordement, connecteurs MC4 (DC+, DC-) (min.)	2,5 mm²brins souples
Section de raccordement, connecteurs MC4 (DC+, DC-) (max.)	10 mm² brins souples
Prévu pour le montage	à l'intérieur
Indice de protection	IP 65
Tension assignée d’isolation (DC) (U_i )	1500 V
Version	Avec élément de compensation de pression
Type de couvercle	couvercle translucide avec repérage des produits
Couleur du coffret	gris
Nombre d'entrées pour câbles	2x fiche MC4 Original (PV-ADS4-EVO 2A), 2x douille MC4 Original (PV-ADB4-EVO 2A)
Nombre d’entrées de câbles	2x M20

Artikel 900980 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900980 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 900981 DCU S 2 YPV 1+2 1200 2M 1S MC4

GTIN 4013364538498, Zolltarifnr. (EU): 85372091, Bruttogewicht: 2634.00 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

GAK DCU S 2 YPV 1+2 1200 2M 1S MC4
Coffrets de raccordement pour générateur jusqu’à 1200 V DC
pour protéger deux entrées MPP
et un cordon avec indice de protection IP65
Indication de défaut
Coffrets de raccordement selon DIN EN IEC 61439-2
Utilisation conformément à la norme IEC 60364-7-712
Tension photovoltaïque maximale : <=1200 V DC
In : (8/20) 20 kA / pol
Itotal : (10/350) 12,5 kA
Up : <= 3,8 kV
Résistance aux courts-circuits Iscpv : 10 kA
Dimensions : 254 x 180 x 111 mm
Mode de raccordement : Connecteur MC4 Original

produit : DEHN
Type: DCU S 2 YPV 1+2 1200 2M 1S MC4
Référence: 900981
ou équivalent

SCI-Technologie

Mit der von DEHN patentierten SCI-Technologie mit ihrer aktiven Lichtbogenlöschung wird ein eventuell auftretender Schaltlichtbogen im Überlastfall aktiv, schnell und sicher gelöscht. Die im Kurzschlusspfad integrierte PV-Sicherung löst sofort nach Erlöschen des Lichtbogens aus und stellt dann die sichere elektrische Trennung (Interruption) her. Damit realisieren alle PV-Ableiter von DEHN Überspannungs-, Brand-, und Personenschutz in einem Gerät.

Technische Daten

SPD selon NF EN 61643-31	Type 1 + Type 2 / Classe I + Classe II
Tenue aux courts-circuits (I_SCPV )	10 kA
Niveau de protection en tension (U_P )	< 3,8 kV
Indice de protection	IP 65

SPD selon NF EN 61643-31	Type 1 + Type 2 / Classe I + Classe II
Tension PV max. [DC+ -> DC-] (U_CPV )	1200 V
Tension PV max. [DC+/DC- -> PE] (U_CPV )	1200 V
Tenue aux courts-circuits (I_SCPV )	10 kA
Courant de choc de décharge (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Courant de choc de décharge (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (Imax)	40 kA
Courant de foudre (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Niveau de protection en tension (U_P )	< 3,8 kV
Courant nominal (I_L )	40 A
Temps de réponse (t_A )	≤ 25 ns
Température d'utilisation (T_U )	-35 °C ... +60 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (9) (min.)	2x 10 mm² / 1x 16 mm²
Section de raccordement (9) (max.)	35 mm² multi-brins/25 mm²brins souples
Section de raccordement, connecteurs MC4 (DC+, DC-) (min.)	2,5 mm²brins souples
Section de raccordement, connecteurs MC4 (DC+, DC-) (max.)	10 mm²brins souples
Prévu pour le montage	à l'intérieur
Indice de protection	IP 65
Tension assignée d’isolation (DC) (U_i )	1500 V
Version	Avec élément de compensation de pression
Type de couvercle	couvercle translucide avec repérage des produits
Couleur du coffret	gris
Nombre d'entrées pour câbles	4x fiche MC4 Original (PV-ADS4-EVO 2A), 4x douille MC4 Original (PV-ADB4-EVO 2A)
Nombre d’entrées de câbles	2x M20

Artikel 900981 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900981 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

DEHNcube PV

DEHNcube YPV SCI 1000 1M

Art.-Nr. 900910 DCU YPV SCI 1000 1M

Sie müssen angemeldet sein um 900910.stp herunterzuladen.

Sie müssen angemeldet sein um 900910.igs herunterzuladen.

Sie müssen angemeldet sein um 900910.jt herunterzuladen.

Sie müssen angemeldet sein um 900910.dwg herunterzuladen.

Sie müssen angemeldet sein um 900910m_D.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.900910.wspak herunterzuladen.

Sie müssen angemeldet sein um DEHN.900910.edz herunterzuladen.

SCI-Technologie

Artikel 900910 wurde zum Merkzettel hinzugefügt.

Artikel 900910 wurde zum Warenkorb hinzugefügt.

DEHNcube YPV SCI 1000 2M

Art.-Nr. 900920 DCU YPV SCI 1000 2M

Sie müssen angemeldet sein um 900920.stp herunterzuladen.

Sie müssen angemeldet sein um 900920.igs herunterzuladen.

Sie müssen angemeldet sein um 900920.jt herunterzuladen.

Sie müssen angemeldet sein um 900920.dwg herunterzuladen.

Sie müssen angemeldet sein um 900920m_D.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.900920.wspak herunterzuladen.

Sie müssen angemeldet sein um DEHN.900920.edz herunterzuladen.

SCI-Technologie

Artikel 900920 wurde zum Merkzettel hinzugefügt.

Artikel 900920 wurde zum Warenkorb hinzugefügt.

DEHNcube 2 YPV 1100 1M 2S

Art.-Nr. 900913 DCU 2 YPV 1100 1M 2S

Sie müssen angemeldet sein um 900913.stp herunterzuladen.

Sie müssen angemeldet sein um 900913.igs herunterzuladen.

Sie müssen angemeldet sein um 900913.jt herunterzuladen.

Sie müssen angemeldet sein um 900913.dwg herunterzuladen.

Sie müssen angemeldet sein um 900913m_D.dxf herunterzuladen.

SCI-Technologie

Artikel 900913 wurde zum Merkzettel hinzugefügt.

Artikel 900913 wurde zum Warenkorb hinzugefügt.

DEHNcube 2 YPV 1100 2M 1S

Art.-Nr. 900921 DCU 2 YPV 1100 2M 1S

Sie müssen angemeldet sein um 900921.stp herunterzuladen.

Sie müssen angemeldet sein um 900921.igs herunterzuladen.

Sie müssen angemeldet sein um 900921.jt herunterzuladen.

Sie müssen angemeldet sein um 900921.dwg herunterzuladen.

Sie müssen angemeldet sein um 900921m_D.dxf herunterzuladen.

SCI-Technologie

Artikel 900921 wurde zum Merkzettel hinzugefügt.

Artikel 900921 wurde zum Warenkorb hinzugefügt.

DEHNcube 2 YPV 1100 2M 2S

Art.-Nr. 900923 DCU 2 YPV 1100 2M 2S

Sie müssen angemeldet sein um 900923.stp herunterzuladen.

Sie müssen angemeldet sein um 900923.igs herunterzuladen.

Sie müssen angemeldet sein um 900923.jt herunterzuladen.

Sie müssen angemeldet sein um 900923.dwg herunterzuladen.

Sie müssen angemeldet sein um 900923m_D.dxf herunterzuladen.

SCI-Technologie

Artikel 900923 wurde zum Merkzettel hinzugefügt.

Artikel 900923 wurde zum Warenkorb hinzugefügt.

DEHNcube 2 YPV 1+2 1000 1M 2S FM

Art.-Nr. 900975 DCU 2 YPV 1+2 1000 1M 2S FM

Sie müssen angemeldet sein um 900975.stp herunterzuladen.

Sie müssen angemeldet sein um 900975.igs herunterzuladen.

Sie müssen angemeldet sein um 900975.jt herunterzuladen.

Sie müssen angemeldet sein um 900975.dwg herunterzuladen.

Sie müssen angemeldet sein um 900975m_D.dxf herunterzuladen.

SCI-Technologie

Artikel 900975 wurde zum Merkzettel hinzugefügt.

Artikel 900975 wurde zum Warenkorb hinzugefügt.

DEHNcube 2 YPV 1+2 1000 2M 2S FM

Art.-Nr. 900976 DCU 2 YPV 1+2 1000 2M 2S FM

Sie müssen angemeldet sein um 900976.stp herunterzuladen.

Sie müssen angemeldet sein um 900976.igs herunterzuladen.

Sie müssen angemeldet sein um 900976.jt herunterzuladen.

Sie müssen angemeldet sein um 900976.dwg herunterzuladen.

Sie müssen angemeldet sein um 900976m_D.pdf herunterzuladen.

SCI-Technologie

Artikel 900976 wurde zum Merkzettel hinzugefügt.

Artikel 900976 wurde zum Warenkorb hinzugefügt.

DEHNcube 2 YPV 1+2 1000 3M 2S FM

Art.-Nr. 900978 DCU 2 YPV 1+2 1000 3M 2S FM

Sie müssen angemeldet sein um 900978m_D.dxf herunterzuladen.

SCI-Technologie

Artikel 900978 wurde zum Merkzettel hinzugefügt.
