Fijación de tubos autosoportados

Existe una gran variedad de soportes y fijaciones para nuestros tubos autosoportados destinados a barandillas, mampostería o soportes redondos de acero. Algunos disponen de una opción de conexión para compensación de potencial.

Ángulo de sujeción, ajustable 230-1300 mm

3 Produkte

Art.-Nr. 105349 WB D40.50 V700.1300 STTZN V2A

GTIN 4013364288614, Zolltarifnr. (EU): 85389099, Bruttogewicht: 5.80 kg, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information

Material de angulo: St/tZn / INOX
Margen de apriete de tubo aislante autosoportado: 40-50 mm
Distancia de la pared: 700-1300 mm
Dimensiones de placa: 120 x 120 x 4 mm
Fijación: [4x] 12 x 26 mm

Producto DEHN
Tipo: WB D40.50 V700.1300 STTZN V2A
art. no.: 105349
o equivalente

Zertifikate

Technische Daten

Material de angulo	St/tZn / INOX
Margen de apriete de tubo aislante autosoportado	40-50 mm
Distancia de la pared	700-1300 mm
Dimensiones de placa	120 x 120 x 4 mm
Fijación	[4x] 12 x 26 mm

Artikel 105349 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105349 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105343 WB D40.50 V400.700 STTZN V2A

GTIN 4013364118515, Zolltarifnr. (EU): 85389099, Bruttogewicht: 3.60 kg, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Material de angulo: St/tZn / INOX
Margen de apriete de tubo aislante autosoportado: 40-50 mm
Distancia de la pared: 400-700 mm
Dimensiones de placa: 120 x 120 x 4 mm
Fijación: [4x] 12 x 26 mm

Producto DEHN
Tipo: WB D40.50 V400.700 STTZN V2A
art. no.: 105343
o equivalente

Zertifikate

Technische Daten

Material de angulo	St/tZn / INOX
Margen de apriete de tubo aislante autosoportado	40-50 mm
Distancia de la pared	400-700 mm
Dimensiones de placa	120 x 120 x 4 mm
Fijación	[4x] 12 x 26 mm

Artikel 105343 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105343 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105347 WB D40.50 V230.400 STTZN V2A

GTIN 4013364278554, Zolltarifnr. (EU): 85389099, Bruttogewicht: 2.42 kg, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information

Material de angulo: St/tZn / INOX
Margen de apriete de tubo aislante autosoportado: 40-50 mm
Distancia de la pared: 230-400 mm
Dimensiones de placa: 120 x 120 x 4 mm
Fijación: [4x] 12 x 26 mm

Producto DEHN
Tipo: WB D40.50 V230.400 STTZN V2A
art. no.: 105347
o equivalente

Zertifikate

Technische Daten

Material de angulo	St/tZn / INOX
Margen de apriete de tubo aislante autosoportado	40-50 mm
Distancia de la pared	230-400 mm
Dimensiones de placa	120 x 120 x 4 mm
Fijación	[4x] 12 x 26 mm

Artikel 105347 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105347 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Ángulo de sujeción, ajustable 150-200 mm

1 Produkt

Art.-Nr. 105344 WB D40.50 V150.200 V2A

GTIN 4013364147300, Zolltarifnr. (EU): 85389099, Bruttogewicht: 1.52 kg, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Material del ángulo: INOX
Margen de apriete Rd: 8-10 mm
Margen de apriete del tubo de soporte: 40-50 mm
Distancia de la pared: 150-200 mm
Dimensiones de placa: 120 x 120 x 4 mm
Fijación: [4x] 12 x 26 mm
Norma: EN 62561-1

Producto DEHN
Tipo: WB D40.50 V150.200 V2A
art. no.: 105344
o equivalente

Zertifikate

Technische Daten

Material del ángulo	INOX
Margen de apriete Rd	8-10 mm
Margen de apriete del tubo de soporte	40-50 mm
Distancia de la pared	150-200 mm
Dimensiones de placa	120 x 120 x 4 mm
Fijación	[4x] 12 x 26 mm
Norma	EN 62561-1

Artikel 105344 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105344 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Soporte para varillas captadoras y tubos autosoportados

1 Produkt

Art.-Nr. 105160 BSC D40.50 SB50.300 V2A

GTIN 4013364113022, Zolltarifnr. (EU): 85389099, Bruttogewicht: 506.20 g, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Material: INOX
Margen de apriete Ø tubo: 50-300 mm
Margen de apriete punta captadora: 40-50 mm
Dimensión cinta: 25 x 0,3 mm
Norma: EN 62561-1

Producto DEHN
Tipo: BSC D40.50 SB50.300 V2A
art. no.: 105160
o equivalente

Zertifikate

Technische Daten

Material	INOX
Margen de apriete Ø tubo	50-300 mm
Margen de apriete punta captadora	40-50 mm
Dimensión cinta (a x p)	25 x 0,3 mm
Norma	EN 62561-1
*⁾ En cuanto a la asignación exacta por favor véase el certificado de prueba.

Artikel 105160 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105160 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Fijaciones de barandillas

1 Produkt

Art.-Nr. 105354 BS D40.50 D48.60 V2A

GTIN 4013364098725, Zolltarifnr. (EU): 85389099, Bruttogewicht: 637.00 g, VPE: 5.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Material: INOX
Margen de apriete tubo Ø: 48-60 mm (11/2-2'')
Margen de apriete de tubo aislante autosoportado: 40-50 mm

Producto DEHN
Tipo: BS D40.50 D48.60 V2A
art. no.: 105354
o equivalente

Zertifikate

Technische Daten

Material	INOX
Margen de apriete tubo Ø	48-60 mm (1¹/₂-2'')
Margen de apriete de tubo aislante autosoportado	40-50 mm

Artikel 105354 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105354 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Fijación de barandillas

1 Produkt

Art.-Nr. 105162 BSC D40 DS95 D45.65 V2A

GTIN 4013364146433, Zolltarifnr. (EU): 85389099, Bruttogewicht: 600.00 g, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Material: INOX
Margen de apriete del tubo Ø: 45-65 mm (1 1/2-2'')
Margen de apriete del tubo aislante autosoportado: 40-50 mm
Longitud del distanciador: 95 mm
Normativa: DIN EN 62561-1

Producto DEHN
Tipo: BSC D40 DS95 D45.65 V2A
art. no.: 105162
o equivalente

Zertifikate

Technische Daten

Material	INOX
Margen de apriete del tubo Ø	45-65 mm (1 ¹/₂-2'')
Margen de apriete del tubo aislante autosoportado	40-50 mm
Longitud del distanciador	95 mm
Normativa	DIN EN 62561-1
*⁾ En cuanto a la asignación exacta por favor véase el certificado de prueba.

Material	INOX
Margen de apriete del tubo Ø	45-65 mm (1 ¹/₂-2'')
Tornillo	e M8 x 45 / e M8 x 70 mm
Material del tornillo	INOX
Margen de apriete del tubo aislante autosoportado	40-50 mm
Longitud del distanciador	95 mm
Capacidad de derivar corrientes de rayo (10/350 µs)	= *⁾
Normativa	DIN EN 62561-1
*⁾ En cuanto a la asignación exacta por favor véase el certificado de prueba.

Artikel 105162 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105162 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

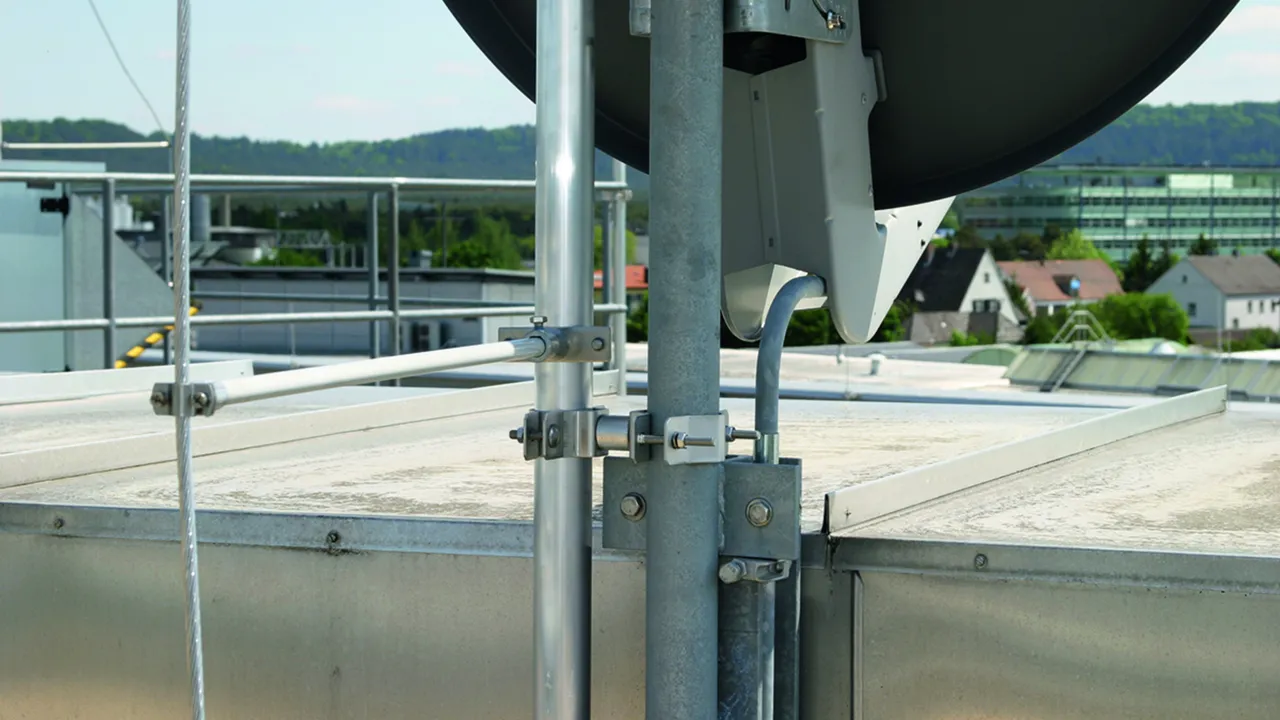

Brida de fijación

1 Produkt

Art.-Nr. 105161 BSC D40 D45.65 V2A

GTIN 4013364118324, Zolltarifnr. (EU): 85389099, Bruttogewicht: 667.00 g, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Material: INOX
Margen de apriete tubo Ø: 45-65 mm (1 1/2-2'')
Margen de apriete tubo aislante autosoportado: 40-50 mm
Longitud distanciador: 30 mm

Producto DEHN
Tipo: BSC D40 D45.65 V2A
art. no.: 105161
o equivalente

Technische Daten

Material	INOX
Margen de apriete tubo Ø	45-65 mm (1 ¹/₂-2'')
Margen de apriete tubo aislante autosoportado	40-50 mm
Longitud distanciador	30 mm

Artikel 105161 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105161 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Ángulo de sujeción para su montaje vertical

2 Produkte

Art.-Nr. 105348 WB D40.50 SE WA110 V2A

GTIN 4013364287013, Zolltarifnr. (EU): 85389099, Bruttogewicht: 540.00 g, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Material de angulo: INOX
Fijación: [8x] Ø5,1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Margen de apriete de tubo aislante autosoportado: 40-50 mm
Distancia de la pared: 110 mm

Producto DEHN
Tipo: WB D40.50 SE WA110 V2A
art. no.: 105348
o equivalente

Zertifikate

Technische Daten

Material de angulo	INOX
Fijación	[8x] Ø5,1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Margen de apriete de tubo aislante autosoportado	40-50 mm
Distancia de la pared	110 mm

Artikel 105348 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105348 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105342 WB D40.50 SE WA46 V2A

GTIN 4013364111141, Zolltarifnr. (EU): 85389099, Bruttogewicht: 514.00 g, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Material de angulo: INOX
Fijación: [8x] Ø5,1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Margen de apriete de tubo aislante autosoportado: 40-50 mm
Distancia de la pared: 46 mm

Producto DEHN
Tipo: WB D40.50 SE WA46 V2A
art. no.: 105342
o equivalente

Zertifikate

Technische Daten

Material de angulo	INOX
Fijación	[8x] Ø5,1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Margen de apriete de tubo aislante autosoportado	40-50 mm
Distancia de la pared	46 mm

Artikel 105342 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105342 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Ángulo de fijación a la pared horizontal, plano

1 Produkt

Art.-Nr. 105140 WB D40 WA V2A

GTIN 4013364112650, Zolltarifnr. (EU): 85389099, Bruttogewicht: 653.00 g, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Material: INOX
Fijación: [8x] Ø5,1 / [4x] 11 x 20 mm
Distancia de la pared: 80 mm
Margen de apriete punta captadora: 40 mm

Producto DEHN
Tipo: WB D40 WA V2A
art. no.: 105140
o equivalente

Zertifikate

Technische Daten

Material	INOX
Fijación	[8x] Ø5,1 / [4x] 11 x 20 mm
Distancia de la pared	80 mm
Margen de apriete punta captadora	40 mm

Artikel 105140 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105140 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Fijación de tubos autosoportados

Ángulo de sujeción, ajustable 230-1300 mm

Art.-Nr. 105349 WB D40.50 V700.1300 STTZN V2A

Sie müssen angemeldet sein um 105349.stp herunterzuladen.

Sie müssen angemeldet sein um 105349.igs herunterzuladen.

Sie müssen angemeldet sein um 105349.jt herunterzuladen.

Sie müssen angemeldet sein um 105349.dwg herunterzuladen.

Artikel 105349 wurde zum Merkzettel hinzugefügt.

Artikel 105349 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 105343 WB D40.50 V400.700 STTZN V2A

Sie müssen angemeldet sein um 105343.stp herunterzuladen.

Sie müssen angemeldet sein um 105343.igs herunterzuladen.

Sie müssen angemeldet sein um 105343.jt herunterzuladen.

Sie müssen angemeldet sein um 105343.dwg herunterzuladen.

Sie müssen angemeldet sein um 105343m_D.dxf herunterzuladen.

Artikel 105343 wurde zum Merkzettel hinzugefügt.

Artikel 105343 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 105347 WB D40.50 V230.400 STTZN V2A

Sie müssen angemeldet sein um 105347.stp herunterzuladen.

Sie müssen angemeldet sein um 105347.igs herunterzuladen.

Sie müssen angemeldet sein um 105347.jt herunterzuladen.

Sie müssen angemeldet sein um 105347.dwg herunterzuladen.

Artikel 105347 wurde zum Merkzettel hinzugefügt.

Artikel 105347 wurde zum Warenkorb hinzugefügt.

Ángulo de sujeción, ajustable 150-200 mm

Art.-Nr. 105344 WB D40.50 V150.200 V2A

Sie müssen angemeldet sein um 105344.stp herunterzuladen.

Sie müssen angemeldet sein um 105344.igs herunterzuladen.

Sie müssen angemeldet sein um 105344.jt herunterzuladen.

Sie müssen angemeldet sein um 105344.dwg herunterzuladen.

Sie müssen angemeldet sein um 105344m_D.dxf herunterzuladen.

Artikel 105344 wurde zum Merkzettel hinzugefügt.

Artikel 105344 wurde zum Warenkorb hinzugefügt.

Soporte para varillas captadoras y tubos autosoportados

Art.-Nr. 105160 BSC D40.50 SB50.300 V2A

Sie müssen angemeldet sein um 105160.stp herunterzuladen.

Sie müssen angemeldet sein um 105160.igs herunterzuladen.

Sie müssen angemeldet sein um 105160.jt herunterzuladen.

Sie müssen angemeldet sein um 105160.dwg herunterzuladen.

Sie müssen angemeldet sein um 105160m_D.dxf herunterzuladen.

Artikel 105160 wurde zum Merkzettel hinzugefügt.

Artikel 105160 wurde zum Warenkorb hinzugefügt.

Fijaciones de barandillas

Art.-Nr. 105354 BS D40.50 D48.60 V2A

Sie müssen angemeldet sein um 105354.stp herunterzuladen.

Sie müssen angemeldet sein um 105354.igs herunterzuladen.

Sie müssen angemeldet sein um 105354.jt herunterzuladen.

Sie müssen angemeldet sein um 105354.dwg herunterzuladen.

Sie müssen angemeldet sein um 105354m_D.dxf herunterzuladen.

Artikel 105354 wurde zum Merkzettel hinzugefügt.

Artikel 105354 wurde zum Warenkorb hinzugefügt.

Fijación de barandillas

Art.-Nr. 105162 BSC D40 DS95 D45.65 V2A

Sie müssen angemeldet sein um 105162.stp herunterzuladen.

Sie müssen angemeldet sein um 105162.igs herunterzuladen.

Sie müssen angemeldet sein um 105162.jt herunterzuladen.

Sie müssen angemeldet sein um 105162.dwg herunterzuladen.

Sie müssen angemeldet sein um 105162m_D.dxf herunterzuladen.

Artikel 105162 wurde zum Merkzettel hinzugefügt.

Artikel 105162 wurde zum Warenkorb hinzugefügt.

Brida de fijación

Art.-Nr. 105161 BSC D40 D45.65 V2A

Sie müssen angemeldet sein um 105161.stp herunterzuladen.

Sie müssen angemeldet sein um 105161.igs herunterzuladen.

Sie müssen angemeldet sein um 105161.jt herunterzuladen.

Sie müssen angemeldet sein um 105161.dwg herunterzuladen.

Sie müssen angemeldet sein um 105161m_D.dxf herunterzuladen.

Artikel 105161 wurde zum Merkzettel hinzugefügt.

Artikel 105161 wurde zum Warenkorb hinzugefügt.

Ángulo de sujeción para su montaje vertical

Art.-Nr. 105348 WB D40.50 SE WA110 V2A

Sie müssen angemeldet sein um 105348.stp herunterzuladen.

Sie müssen angemeldet sein um 105348.igs herunterzuladen.

Sie müssen angemeldet sein um 105348.jt herunterzuladen.

Sie müssen angemeldet sein um 105348.dwg herunterzuladen.

Sie müssen angemeldet sein um 105348m_D.dxf herunterzuladen.

Artikel 105348 wurde zum Merkzettel hinzugefügt.

Artikel 105348 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 105342 WB D40.50 SE WA46 V2A

Sie müssen angemeldet sein um 105342.stp herunterzuladen.
