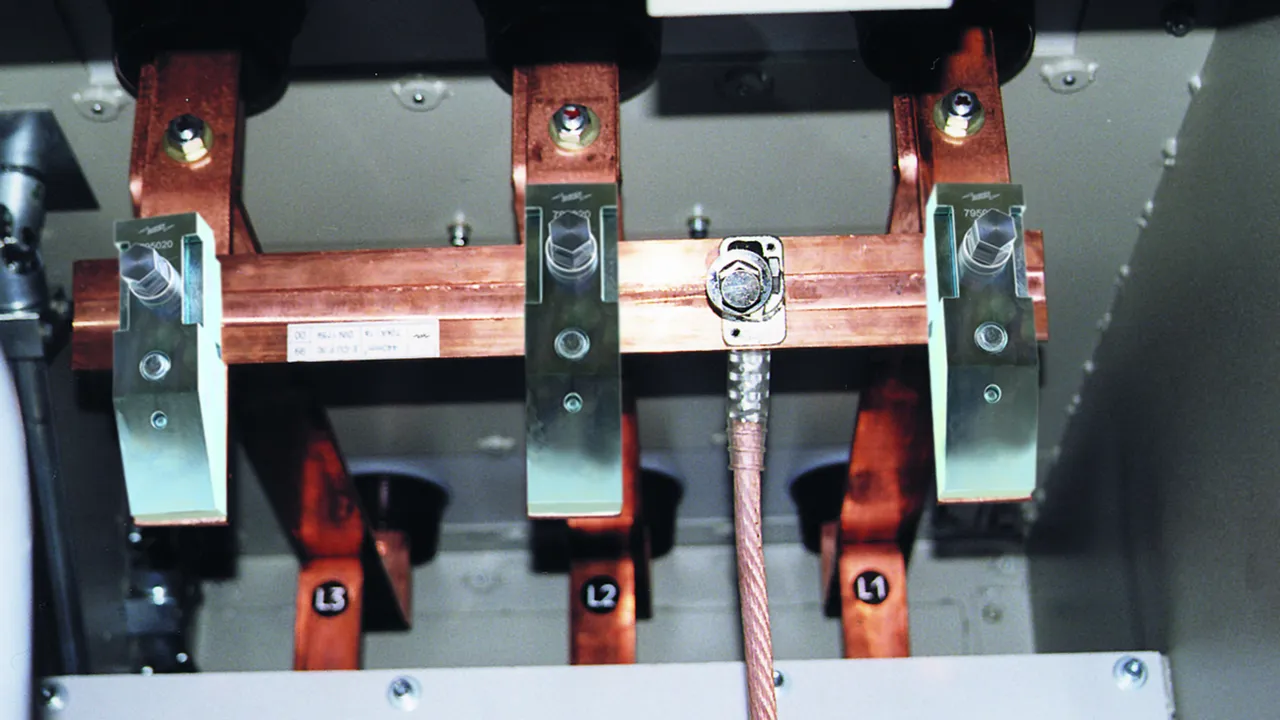

Varilla de cortocircuito
:quality(98)/www.dehn.at/store/f/52284366/HDVORSCHAU/795020a1_16-9.jpg)
:quality(98)/www.dehn.at/store/f/52284366/HDVORSCHAU/795020a1_16-9.jpg)
- Cree simplemente la adecuada barra de cortocircuito online
- Configuración individual
- Verificación de plausibilidad permanente en el trasfondo
- Con ranura longitudinal para un contacto seguro
- Alta resistencia a cortocircuitos hasta máx. 130 kA/0,5 s para instalaciones de baja tensión (BT) y 80 kA/0,5 s para sistemas de media tensión (MT)
- Manejo con pértigas de puesta a tierra, versión con husillo hexagonal o husillo con pasador
- Otras longitudes de barras o cables de tierra pueden seleccionarse online a través del configurador EaS
Details
:quality(98)/www.dehn.at/store/f/52284367/HDVORSCHAU/795038_2.jpg)
:quality(98)/www.dehn.at/store/f/52284367/HDVORSCHAU/795038_2.jpg)
:quality(98)/www.dehn.at/store/f/52284370/HDVORSCHAU/761011_1.jpg)
:quality(98)/www.dehn.at/store/f/52284370/HDVORSCHAU/761011_1.jpg)
:quality(98)/www.dehn.at/store/f/52284368/HDVORSCHAU/761010_1.jpg)
:quality(98)/www.dehn.at/store/f/52284368/HDVORSCHAU/761010_1.jpg)
:quality(98)/www.dehn.at/store/f/52284369/HDVORSCHAU/795041_2.jpg)
:quality(98)/www.dehn.at/store/f/52284369/HDVORSCHAU/795041_2.jpg)
:quality(98)/www.dehn.at/store/f/52284371/HDVORSCHAU/795040az1_ES.jpg)
:quality(98)/www.dehn.at/store/f/52284371/HDVORSCHAU/795040az1_ES.jpg)
Art.-Nr. VL2FG28 KS SQ C NS VL2FG28
GTIN 4013364450820, Zolltarifnr. (EU): 85359000, Bruttogewicht: 6.18 kg, VPE: 1.00 unidad(es)
Abbildungen
:quality(98)/www.dehn.at/store/f/52284375/HDVORSCHAU/795138mb_D.jpg)
:quality(98)/www.dehn.at/store/f/52284375/HDVORSCHAU/795138mb_D.jpg)
:quality(98)/www.dehn.at/store/f/52284376/HDVORSCHAU/795138az.jpg)
:quality(98)/www.dehn.at/store/f/52284376/HDVORSCHAU/795138az.jpg)
Technische Daten
| Aplicación | BT |
| Equipo de enganche | SQ |
| Posición del equipo de enganche (IH ) | 175 mm |
| Longitud total (IG ) | 500 mm |
| Distancia de las varillas (SA ) | 150 mm |
| Máx. corriente de cortocircuito Ik 0,5 s | 130 kA |
| Máx. corriente de cortocircuito Ik 1 s | 90 kA |
| Importante: Por favor indique el número de variante específico cuando envíe su pedido. | |
Art.-Nr. VHNEFQE KS SK C NS VHNEFQE
GTIN 4013364450837, Zolltarifnr. (EU): 85359000, Bruttogewicht: 6.14 kg, VPE: 1.00 unidad(es)
Abbildungen
:quality(98)/www.dehn.at/store/f/52284392/HDVORSCHAU/795138mb_D.jpg)
:quality(98)/www.dehn.at/store/f/52284392/HDVORSCHAU/795138mb_D.jpg)
:quality(98)/www.dehn.at/store/f/52284393/HDVORSCHAU/795138az.jpg)
:quality(98)/www.dehn.at/store/f/52284393/HDVORSCHAU/795138az.jpg)
Technische Daten
| Aplicación | BT |
| Equipo de enganche | SK |
| Posición del equipo de enganche (IH ) | 175 mm |
| Longitud total (IG ) | 500 mm |
| Distancia de las varillas (SA ) | 150 mm |
| Máx. corriente de cortocircuito Ik 0,5 s | 130 kA |
| Máx. corriente de cortocircuito Ik 1 s | 90 kA |
| Importante: Por favor indique el número de variante específico cuando envíe su pedido. | |
Art.-Nr. VV7M6CQ KSX SQ C MS VV7M6CQ
GTIN 4013364461963, Zolltarifnr. (EU): 85359000, Bruttogewicht: 10.00 kg, VPE: 1.00 unidad(es)
Abbildungen
:quality(98)/www.dehn.at/store/f/52284395/HDVORSCHAU/795138mb_D.jpg)
:quality(98)/www.dehn.at/store/f/52284395/HDVORSCHAU/795138mb_D.jpg)
:quality(98)/www.dehn.at/store/f/52284396/HDVORSCHAU/795138az.jpg)
:quality(98)/www.dehn.at/store/f/52284396/HDVORSCHAU/795138az.jpg)
Technische Daten
| Aplicación | MT |
| Equipo de enganche | SQ |
| Posición del equipo de enganche (IH ) | 525 mm |
| Longitud total (IG ) | 1500 mm |
| Distancia de las varillas (SA ) | 450 mm |
| Máx. corriente de cortocircuito Ik 0,5 s | 80 kA |
| Máx. corriente de cortocircuito Ik 1 s | 80 kA |
| Importante: Por favor indique el número de variante específico cuando envíe su pedido. | |
Art.-Nr. V5DHK24 KSX SK C MS V5DHK24
GTIN 4013364461970, Zolltarifnr. (EU): 85359000, Bruttogewicht: 10.00 kg, VPE: 1.00 unidad(es)
Abbildungen
:quality(98)/www.dehn.at/store/f/52284398/HDVORSCHAU/795138mb_D.jpg)
:quality(98)/www.dehn.at/store/f/52284398/HDVORSCHAU/795138mb_D.jpg)
:quality(98)/www.dehn.at/store/f/52284399/HDVORSCHAU/795138az.jpg)
:quality(98)/www.dehn.at/store/f/52284399/HDVORSCHAU/795138az.jpg)
Technische Daten
| Aplicación | MT |
| Equipo de enganche | SK |
| Posición del equipo de enganche (IH ) | 525 mm |
| Longitud total (IG ) | 1500 mm |
| Distancia de las varillas (SA ) | 450 mm |
| Máx. corriente de cortocircuito Ik 0,5 s | 80 kA |
| Máx. corriente de cortocircuito Ik 1 s | 80 kA |
| Importante: Por favor indique el número de variante específico cuando envíe su pedido. | |
Art.-Nr. VNRLBXU KS SQ A NS VNRLBXU
GTIN 4013364450868, Zolltarifnr. (EU): 85359000, Bruttogewicht: 10.00 kg, VPE: 1.00 unidad(es)
Abbildungen
:quality(98)/www.dehn.at/store/f/52284403/HDVORSCHAU/795148mb_D.jpg)
:quality(98)/www.dehn.at/store/f/52284403/HDVORSCHAU/795148mb_D.jpg)
:quality(98)/www.dehn.at/store/f/52284404/HDVORSCHAU/795142az.jpg)
:quality(98)/www.dehn.at/store/f/52284404/HDVORSCHAU/795142az.jpg)
Technische Daten
| Aplicación | BT |
| Equipo de enganche | SQ |
| Posición del equipo de enganche (IH ) | 175 mm |
| Longitud total (IG ) | 500 mm |
| Distancia de las varillas (SA ) | 150 mm |
| Máx. corriente de cortocircuito Ik 0,5 s | 90 kA |
| Máx. corriente de cortocircuito Ik 1 s | 64 kA |
| Importante: Por favor indique el número de variante específico cuando envíe su pedido. Atención: Otras versiones pueden configurarse online a través del configurador EaS. |
|
Art.-Nr. VP33XYL KS SK A NS VP33XYL
GTIN 4013364450875, Zolltarifnr. (EU): 85359000, Bruttogewicht: 10.00 kg, VPE: 1.00 unidad(es)
Abbildungen
:quality(98)/www.dehn.at/store/f/52284406/HDVORSCHAU/795148mb_D.jpg)
:quality(98)/www.dehn.at/store/f/52284406/HDVORSCHAU/795148mb_D.jpg)
:quality(98)/www.dehn.at/store/f/52284407/HDVORSCHAU/795142az.jpg)
:quality(98)/www.dehn.at/store/f/52284407/HDVORSCHAU/795142az.jpg)
Technische Daten
| Aplicación | BT |
| Equipo de enganche | SK |
| Posición del equipo de enganche (IH ) | 175 mm |
| Longitud total (IG ) | 500 mm |
| Distancia de las varillas (SA ) | 150 mm |
| Máx. corriente de cortocircuito Ik 0,5 s | 90 kA |
| Máx. corriente de cortocircuito Ik 1 s | 64 kA |
| Importante: Por favor indique el número de variante específico cuando envíe su pedido. Atención: Otras versiones pueden configurarse online a través del configurador EaS. |
|
Art.-Nr. VSJ3Y6N KSX SQ A MS VSJ3Y6N
GTIN 4013364461994, Zolltarifnr. (EU): 85359000, Bruttogewicht: 10.00 kg, VPE: 1.00 unidad(es)
Abbildungen
:quality(98)/www.dehn.at/store/f/52284409/HDVORSCHAU/795148mb_D.jpg)
:quality(98)/www.dehn.at/store/f/52284409/HDVORSCHAU/795148mb_D.jpg)
:quality(98)/www.dehn.at/store/f/52284410/HDVORSCHAU/795142az.jpg)
:quality(98)/www.dehn.at/store/f/52284410/HDVORSCHAU/795142az.jpg)
Technische Daten
| Aplicación | MT |
| Equipo de enganche | SQ |
| Posición del equipo de enganche (IH ) | 675 mm |
| Longitud total (IG ) | 1500 mm |
| Distancia de las varillas (SA ) | 450 mm |
| Máx. corriente de cortocircuito Ik 0,5 s | 60 kA |
| Máx. corriente de cortocircuito Ik 1 s | 60 kA |
| Importante: Por favor indique el número de variante específico cuando envíe su pedido. Atención: Otras versiones pueden configurarse online a través del configurador EaS. |
|
Art.-Nr. VANH53Y KSX SK A MS VANH53Y
GTIN 4013364461987, Zolltarifnr. (EU): 85359000, Bruttogewicht: 10.00 kg, VPE: 1.00 unidad(es)
Abbildungen
:quality(98)/www.dehn.at/store/f/52284412/HDVORSCHAU/795148mb_D.jpg)
:quality(98)/www.dehn.at/store/f/52284412/HDVORSCHAU/795148mb_D.jpg)
:quality(98)/www.dehn.at/store/f/52284413/HDVORSCHAU/795142az.jpg)
:quality(98)/www.dehn.at/store/f/52284413/HDVORSCHAU/795142az.jpg)
Technische Daten
| Aplicación | MT |
| Equipo de enganche | SK |
| Posición del equipo de enganche (IH ) | 675 mm |
| Longitud total (IG ) | 1500 mm |
| Distancia de las varillas (SA ) | 450 mm |
| Máx. corriente de cortocircuito Ik 0,5 s | 60 kA |
| Máx. corriente de cortocircuito Ik 1 s | 60 kA |
| Importante: Por favor indique el número de variante específico cuando envíe su pedido. Atención: Otras versiones pueden configurarse online a través del configurador EaS. |
|
