Kits para aplicaciones ferroviarias

Details

Kit para catenarias (con perfil)

Pértiga de puesta a tierra telescópica con anillo ajustable (longitud máx. 5 m).

2 Produkte

Art.-Nr. 750210 BEV OL NPF K

GTIN 4013364123793, Zolltarifnr. (EU): 85359000, Bruttogewicht: 13.44 kg, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Versión	muletilla
Longitud del cable	8500 mm
Corriente máx. de cortocircuito I_k 0,06 s	32,0 kA
DB dibujo no.	3 Ebgw 01.51
DB material no.	237 117

Versión	muletilla
Versión del cable	unipolar
Sección del cable (lado de fase)	50 mm²
Sección del cable (lado de tierra)	50 mm²
Longitud del cable unipolar	8500 mm
Aislamiento total	no
Longitud del cable	8500 mm
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Corriente máx. de cortocircuito I_k 0,06 s	32,0 kA
DB dibujo no.	3 Ebgw 01.51
DB material no.	237 117

Artikel 750210 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 750210 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 750218 BEV OL NPF R

GTIN 4013364157224, Zolltarifnr. (EU): 85359000, Bruttogewicht: 14.73 kg, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Versión	carraca
Longitud del cable	8500 mm
Corriente máx. de cortocircuito I_k 0,06 s	32,0 kA
DB dibujo no.	3 Ebgw 01.51

Versión	carraca
Versión del cable	unipolar
Sección del cable (lado de fase)	50 mm²
Sección del cable (lado de tierra)	50 mm²
Longitud del cable unipolar	8500 mm
Aislamiento total	no
Longitud del cable	8500 mm
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Corriente máx. de cortocircuito I_k 0,06 s	32,0 kA
DB dibujo no.	3 Ebgw 01.51

Artikel 750218 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 750218 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Kit para catenarias (sin perfil*))

Pértiga telescópica de puesta a tierra con anillo ajustable (longitud máxima: 5 m).

2 Produkte

Art.-Nr. 750211 BEV OL PF K

GTIN 4013364123809, Zolltarifnr. (EU): 85359000, Bruttogewicht: 15.55 kg, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Versión	muletilla
Longitud del cable	12000 mm
Corriente máx. de cortocircuito I_k 0,06 s	32,0 kA
DB dibujo no.	3 Ebgw 01.51
DB material no.	237 118

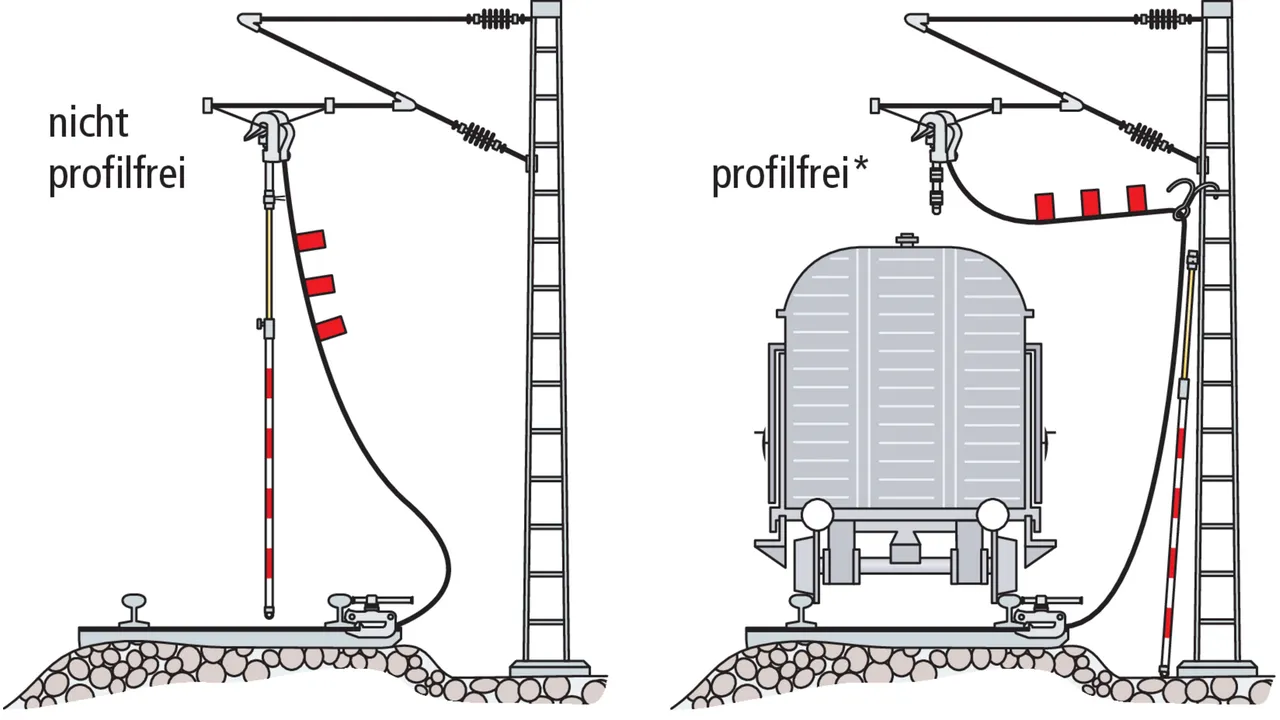

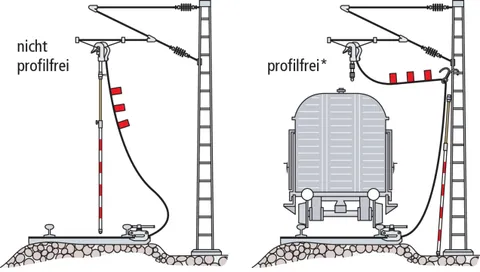

*) La puesta a tierra sin perfil significa que el cable de tierra puede desengancharse lateralmente del mástil y así facilita una marcha limitada con una locomotora diésel

Versión	muletilla
Versión del cable	unipolar
Sección del cable (lado de fase)	50 mm²
Sección del cable (lado de tierra)	50 mm²
Longitud del cable unipolar	12000 mm
Aislamiento total	no
Longitud del cable	12000 mm
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Corriente máx. de cortocircuito I_k 0,06 s	32,0 kA
DB dibujo no.	3 Ebgw 01.51
DB material no.	237 118
*) La puesta a tierra sin perfil significa que el cable de tierra puede desengancharse lateralmente del mástil y así facilita una marcha limitada con una locomotora diésel

Artikel 750211 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 750211 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 750219 BEV OL PF R

GTIN 4013364157231, Zolltarifnr. (EU): 85359000, Bruttogewicht: 16.87 kg, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Versión	carraca
Longitud del cable	12000 mm
Corriente máx. de cortocircuito I_k 0,06 s	32,0 kA
DB dibujo no.	3 Ebgw 01.51
*) La puesta a tierra sin perfil significa que el cable de tierra puede desengancharse lateralmente del mástil y así facilita una marcha limitada con una locomotora diésel

Versión	carraca
Versión del cable	unipolar
Sección del cable (lado de fase)	50 mm²
Sección del cable (lado de tierra)	50 mm²
Longitud del cable unipolar	12000 mm
Aislamiento total	no
Longitud del cable	12000 mm
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Corriente máx. de cortocircuito I_k 0,06 s	32,0 kA
DB dibujo no.	3 Ebgw 01.51
*) La puesta a tierra sin perfil significa que el cable de tierra puede desengancharse lateralmente del mástil y así facilita una marcha limitada con una locomotora diésel

Artikel 750219 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 750219 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Kit para catenarias (sin perfil *))

Pértiga telescópica de puesta a tierra con guía de cable y gancho (longitud máxima 5 m).

2 Produkte

Art.-Nr. 750214 BEV OL PF V2 K

GTIN 4013364123816, Zolltarifnr. (EU): 85359000, Bruttogewicht: 15.60 kg, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Versión	muletilla
Longitud del cable	12000 mm
Corriente máx. de cortocircuito I_k 0,06 s	32,0 kA
DB dibujo no.	3 Ebgw 01.51
DB material no.	237 115
*) La puesta a tierra sin perfil significa que el cable de tierra puede desengancharse lateralmente del mástil y así facilita una marcha limitada con una locomotora diésel

Versión	muletilla
Versión del cable	unipolar
Sección del cable (lado de fase)	50 mm²
Sección del cable (lado de tierra)	50 mm²
Longitud del cable unipolar	12000 mm
Aislamiento total	no
Longitud del cable	12000 mm
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Corriente máx. de cortocircuito I_k 0,06 s	32,0 kA
DB dibujo no.	3 Ebgw 01.51
DB material no.	237 115
*) La puesta a tierra sin perfil significa que el cable de tierra puede desengancharse lateralmente del mástil y así facilita una marcha limitada con una locomotora diésel

Artikel 750214 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 750214 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 750221 BEV OL PF V2 R

GTIN 4013364157248, Zolltarifnr. (EU): 85359000, Bruttogewicht: 15.51 kg, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Versión	carraca
Longitud del cable	12000 mm
Corriente máx. de cortocircuito I_k 0,06 s	32,0 kA
DB dibujo no.	3 Ebgw 01.51
*) La puesta a tierra sin perfil significa que el cable de tierra puede desengancharse lateralmente del mástil y así facilita una marcha limitada con una locomotora diésel

Versión	carraca
Versión del cable	unipolar
Sección del cable (lado de fase)	50 mm²
Sección del cable (lado de tierra)	50 mm²
Longitud del cable unipolar	12000 mm
Aislamiento total	no
Longitud del cable	12000 mm
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Corriente máx. de cortocircuito I_k 0,06 s	32,0 kA
DB dibujo no.	3 Ebgw 01.51
*) La puesta a tierra sin perfil significa que el cable de tierra puede desengancharse lateralmente del mástil y así facilita una marcha limitada con una locomotora diésel

Artikel 750221 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 750221 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Kit para catenarias para el transporte en vehículos (con perfil)

Para servicio técnico auxiliar y gestión de emergencias
Kit de pértigas telescópicas de puesta a tierra de seis piezas enchufable (longitud máxima 5 m)

2 Produkte

Art.-Nr. 750196 BEV OL NPF PKW K

GTIN 4013364123823, Zolltarifnr. (EU): 85359000, Bruttogewicht: 26.58 kg, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Versión	muletilla
Longitud del cable	8500 mm
Corriente máx. de cortocircuito I_k 0,06 s	32,0 kA
DB dibujo no.	3 Ebgw 01.67
DB material no.	237 125

Versión	muletilla
Versión del cable	unipolar
Sección del cable (lado de fase)	50 mm²
Sección del cable (lado de tierra)	50 mm²
Longitud del cable unipolar	8500 mm
Aislamiento total	no
Longitud del cable	8500 mm
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Corriente máx. de cortocircuito I_k 0,06 s	32,0 kA
DB dibujo no.	3 Ebgw 01.67
DB material no.	237 125

Artikel 750196 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 750196 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 750216 BEV OL NPF PKW R

GTIN 4013364157255, Zolltarifnr. (EU): 85359000, Bruttogewicht: 26.58 kg, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Versión	carraca
Longitud del cable	8500 mm
Corriente máx. de cortocircuito I_k 0,06 s	32,0 kA
DB dibujo no.	3 Ebgw 01.67

Versión	carraca
Versión del cable	unipolar
Sección del cable (lado de fase)	50 mm²
Sección del cable (lado de tierra)	50 mm²
Longitud del cable unipolar	8500 mm
Aislamiento total	no
Longitud del cable	8500 mm
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Corriente máx. de cortocircuito I_k 0,06 s	32,0 kA
DB dibujo no.	3 Ebgw 01.67

Artikel 750216 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 750216 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Kit para catenarias para el transporte en vehículos (sin perfil *))

Para servicios técnicos auxiliares y gestión de emergencias
Kit de pértigas telescópicas de puesta a tierra de seis piezas enchufable (longitud máxima 5 m).

2 Produkte

Art.-Nr. 750200 BEV OL PF PKW K

GTIN 4013364123830, Zolltarifnr. (EU): 85359000, Bruttogewicht: 16.95 kg, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Versión	muletilla
Longitud del cable	12000 mm
Corriente máx. de cortocircuito I_k 0,06 s	32,0 kA
DB dibujo no.	3 Ebgw 01.67
*) La puesta a tierra sin perfil significa que el cable de tierra puede desengancharse lateralmente del mástil y así facilita una marcha limitada con una locomotora diésel

Versión	muletilla
Versión del cable	unipolar
Sección del cable (lado de fase)	50 mm²
Sección del cable (lado de tierra)	50 mm²
Longitud del cable unipolar	12000 mm
Aislamiento total	no
Longitud del cable	12000 mm
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Corriente máx. de cortocircuito I_k 0,06 s	32,0 kA
DB dibujo no.	3 Ebgw 01.67
*) La puesta a tierra sin perfil significa que el cable de tierra puede desengancharse lateralmente del mástil y así facilita una marcha limitada con una locomotora diésel

Artikel 750200 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 750200 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 750217 BEV OL PF PKW R

GTIN 4013364157262, Zolltarifnr. (EU): 85359000, Bruttogewicht: 17.08 kg, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Versión	carraca
Longitud del cable	12000 mm
Corriente máx. de cortocircuito I_k 0,06 s	32,0 kA
DB dibujo no.	3 Ebgw 01.67
*) La puesta a tierra sin perfil significa que el cable de tierra puede desengancharse lateralmente del mástil y así facilita una marcha limitada con una locomotora diésel

Versión	carraca
Versión del cable	unipolar
Sección del cable (lado de fase)	50 mm²
Sección del cable (lado de tierra)	50 mm²
Longitud del cable unipolar	12000 mm
Aislamiento total	no
Longitud del cable	12000 mm
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Corriente máx. de cortocircuito I_k 0,06 s	32,0 kA
DB dibujo no.	3 Ebgw 01.67
*) La puesta a tierra sin perfil significa que el cable de tierra puede desengancharse lateralmente del mástil y así facilita una marcha limitada con una locomotora diésel

Artikel 750217 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 750217 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Kit para transformadores en catenarias

Para la puesta a tierra del portafusible
Pértiga telescópica de puesta a tierra con anillo ajustable (longitud máxima 3,5 m).

1 Produkt

Art.-Nr. 750212 BEV US OL ST

GTIN 4013364123847, Zolltarifnr. (EU): 85359000, Bruttogewicht: 13.00 kg, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Longitud del cable	4000 mm
Corriente máx. de cortocircuito I_k 0,06 s	34,0 kA
DB dibujo no.	3 Ebgw 01.57
DB material no.	237 121

Versión del cable	unipolar
Sección del cable (lado de fase)	50 mm²
Sección del cable (lado de tierra)	50 mm²
Longitud del cable unipolar	4000 mm
Aislamiento total	no
Longitud del cable	4000 mm
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Corriente máx. de cortocircuito I_k 0,06 s	34,0 kA
DB dibujo no.	3 Ebgw 01.57
DB material no.	237 121

Artikel 750212 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 750212 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Kit para líneas de alimentación, reforzamiento, desviación y otros tipos de líneas

Para la puesta a tierra de la línea de alimentación y de líneas de corriente de tracción
Pértiga telescópica de puesta a tierra con anillo ajustable (longitud máxima 3,5 m)

1 Produkt

Art.-Nr. 750213 BEV SVUL

GTIN 4013364123861, Zolltarifnr. (EU): 85359000, Bruttogewicht: 8.76 kg, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Longitud del cable	4000 mm
Corriente máx. de cortocircuito I_k 0,06 s	34,0 kA
DB dibujo no.	3 Ebgw 01.57
DB material no.	237 119

Versión del cable	unipolar
Sección del cable (lado de fase)	50 mm²
Sección del cable (lado de tierra)	50 mm²
Longitud del cable unipolar	4000 mm
Aislamiento total	no
Longitud del cable	4000 mm
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Corriente máx. de cortocircuito I_k 0,06 s	34,0 kA
DB dibujo no.	3 Ebgw 01.57
DB material no.	237 119

Artikel 750213 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 750213 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Kit para sistemas de calefacción para agujas y trenes

Para el equipamiento inicial de un transformador de instalaciones eléctricas de calefacción de agujas (EWHA) e instalaciones eléctricas de precalentamiento de trenes (EZVA).

1 Produkt

Art.-Nr. 750215 BEV WHA ZVA

GTIN 4013364123878, Zolltarifnr. (EU): 85359000, Bruttogewicht: 7.30 kg, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Longitud del cable	600 / 1800 mm
Corriente máx. de cortocircuito I_k 0,06 s	34,0 kA
DB dibujo no.	3 Ebgw 01.70
DB material no.	742 402
Para detectores de tensión para instalaciones eléctricas de calefacción de agujas (EWHA) por favor véase el capítulo detector de tensión PHE.

Versión del cable	bipolar
Sección del cable (lado de fase)	50 mm²
Sección del cable (lado de tierra)	50 mm²
Aislamiento total	no
Longitud del cable	600 / 1800 mm
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Corriente máx. de cortocircuito I_k 0,06 s	34,0 kA
DB dibujo no.	3 Ebgw 01.70
DB material no.	742 402
Para detectores de tensión para instalaciones eléctricas de calefacción de agujas (EWHA) por favor véase el capítulo detector de tensión PHE.

Artikel 750215 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 750215 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb
