Art.-Nr. 972150 DG M DC ACI 1250 FM

GTIN 4013364530850, Zolltarifnr. (EU): 85354000, Bruttogewicht: 652.76 g, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information

Descargador de sobretensiones de tipo 2, DG M DC ACI 1250 FM
Descargador de sobretensiones modular y enchufable
Para aplicaciones de corriente continua, ancho de 6 módulos
Señalización mecánica del estado operativo
Descargador de sobretensiones de tipo 2 según la norma EN / IEC 61643-41
Formado por una combinación de interruptor y vía de chispas
Especialmente diseñado para su uso en sistemas de carga de CC de hasta 1250 V
Máxima tensión de servicio (+ --> -): 1250 V CC
Corriente nominal de descarga (8/20 µs): 10 kA
Contacto de señalización remota libre de potencial como contacto de cambio
Probado contra vibraciones y choques según EN60068
Cumple la norma IEC 61851-23

Producto DEHN
Tipo: DG M DC ACI 1250 FM
art. no.: 972150
o equivalente

Zertifikate

ACI-Technologie

Sie ist eine Weiterentwicklung der CI-Technologie und besteht aus einer Schalter-Funkenstreckenkombination, aufgebaut in Reihe mit einem Hochleistungsvaristor. Dies ermöglicht eine einfache Auslegung und den sicheren Betrieb des Überspannungsschutzgerätes. Weitere Merkmale sind Dimensionierungssicherheit, TOV-Festigkeit, ein Anschlussquerschnitt von nur 6 mm2 Cu und Leckstromfreiheit. Damit bieten Überspannungs-Ableiter mit ACI-Technologie maximale Sicherheit und höchste Anlagenverfügbarkeit.

Direct Current-Disconnection

Beim Einsatz von Überspannungs-Ableitern in Gleichstromanwendungen muss sichergestellt sein, dass die Abtrennvorrichtung auch bei fehlenden Nulldurchgängen sicher schaltet. Die eigens entwickelte DC-Disconnection (DCD)-Technologie wirkt als Keil ähnlich einem Sperrventil um den DC-Strom zu unterbrechen. Damit sind die Geräte der DEHNguard SE DC-Familie in der Lage, Gleichstrom sicher zu unterbrechen und somit Brandschäden infolge von DC-Schaltlichtbögen zu verhindern.

Technische Daten

Clasificación del DPS de acuerdo con EN 61643-41 / ... IEC 61643-41	Tipo 2 / Clase II
Máx. tensión permisible de servicio CC [CC+ --> CC-] (U_C )	1250 V
Máxima tensión permisible de servicio CC [(CC/CC-) --> PE] (U_C )	625 V
Corriente nominal de descarga (8/20 µs) (I_n )	10 kA
Máx. corriente nominal de derivación de choque (8/20 µs) (I_máx )	20 kA
Nivel de protección [CC+ --> CC-] (U_P )	< 5 kV
Nivel de protección [(DC+/DC-) --> PE] (U_P )	< 2,5 kV
Máx. resistencia a cortocircuitos (I_SCCR )	5 kA
Contactos FM / Forma de los contactos	contacto conmutador

Clasificación del DPS de acuerdo con EN 61643-41 / ... IEC 61643-41	Tipo 2 / Clase II
Tensión nominal CC [CC+ --> CC-] (U_N )	1250 V
Tensión nominal CC [(CC/CC-) --> PE] (U_N )	625 V
Máx. tensión permisible de servicio CC [CC+ --> CC-] (U_C )	1250 V
Máxima tensión permisible de servicio CC [(CC/CC-) --> PE] (U_C )	625 V
Corriente nominal de descarga (8/20 µs) (I_n )	10 kA
Máx. corriente nominal de derivación de choque (8/20 µs) (I_máx )	20 kA
Nivel de protección [CC+ --> CC-] (U_P )	< 5 kV
Nivel de protección [(DC+/DC-) --> PE] (U_P )	< 2,5 kV
Máx. resistencia a cortocircuitos (I_SCCR )	5 kA
Fusible previo externo adicional requerido	no
Temperatura de funcionamiento (T_U )	-40 °C ... +80 °C
Indicación de servicio	verde/rojo
Número de puertos	1
Sección de conexión (min.)	1,5 mm²rígido / flexible
Sección de conexión (max.)	35 mm² flexible / 25 mm² flexible
Montaje sobre	35 mm carril DIN según la EN 60715
Material de la carcasa	termoplásticol, color rojo, UL 94 V-0
Lugar de instalación	interior
Grado de protección	IP20
Medidas de montaje	6 módulo(s), DIN 43880
Contactos FM / Forma de los contactos	contacto conmutador
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm² rígido / flexible
Datos técnicos adicionales:	---------------------------------
	≤ 100 kA
– Sin respuesta hasta 1250 V [(DC+/DC-) --> PE]	sí

Artikel 972150 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 972150 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 972147 DG ME DC Y 1000 FM

GTIN 4013364519817, Zolltarifnr. (EU): 85363030, Bruttogewicht: 530.49 g, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information

CAD-Daten

Descargador combinado tipo 1+2 DEHNguard ME DC Y 1000 FM
Descargador combinado de 3 polos, modular y enchufable
para aplicaciones de corriente continua y ancho de 4 módulos
Señalización mecánica del estado operativo
Descargador de tipo 1+2 según la norma EN 61643-11 y circuito Y
compuesto por tecnología de descargador de gas con varistor sin corrientes de fuga
Dispositivo de conmutación en corriente continua DCD especial para su uso en circuitos eléctricos de CC de hasta 1000 V

Máxima tensión de servicio: 1000 V CC
Corriente de choque de rayo de 5 kA (10/350 µs)
Corriente nominal de descarga: 12,5 kA (8/20 µs)
Contacto de señalización remota libre de potencial como contacto de cambio
Probado contra vibraciones y choques según EN60068

Producto DEHN
Tipo: DG ME DC Y 1000 FM
art. no.: 972147
o equivalente

Zertifikate

Direct Current-Disconnection

Beim Einsatz von Überspannungs-Ableitern in Gleichstromanwendungen muss sichergestellt sein, dass die Abtrennvorrichtung auch bei fehlenden Nulldurchgängen sicher schaltet. Die eigens entwickelte DC-Disconnection (DCD)-Technologie wirkt als Keil ähnlich einem Sperrventil um den DC-Strom zu unterbrechen. Damit sind die Geräte der DEHNguard SE DC-Familie in der Lage, Gleichstrom sicher zu unterbrechen und somit Brandschäden infolge von DC-Schaltlichtbögen zu verhindern.

Technische Daten

Clasificación del DPS de acuerdo con EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Máx. tensión permisible de servicio DC (U_C )	1000 V
Corriente de choque de rayo (10/350 µs) (I_imp )	5 kA
Corriente nominal de descarga (8/20 µs) (I_n )	12,5 kA
Nivel de protección [CC+ --> CC-] (U_P )	< 3,75 kV
Nivel de protección [(DC+/DC-) --> PE] (U_P )	< 2,5 kV
Máx. resistencia a cortocircuitos (I_SCCR )	500 A / 170 ms
Contactos FM / Forma de los contactos	contacto conmutador

Clasificación del DPS de acuerdo con EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Tensión nominal DC (U_N )	900 V
Máx. tensión permisible de servicio DC (U_C )	1000 V
Corriente de choque de rayo (10/350 µs) (I_imp )	5 kA
Corriente nominal de descarga (8/20 µs) (I_n )	12,5 kA
Nivel de protección [CC+ --> CC-] (U_P )	< 3,75 kV
Nivel de protección [(DC+/DC-) --> PE] (U_P )	< 2,5 kV
Máx. resistencia a cortocircuitos (I_SCCR )	500 A / 170 ms
Tensión TOV [CC+ -> CC-] (U_T) – Característica	1000 V (U_TOV = U_C)
Tensión TOV [DC+/- -> PE] (U_T) - característica	1000 V / 10 s – soportado
Temperatura de funcionamiento (T_U )	-40 °C ... +80 °C
Indicación de servicio	verde/rojo
Número de puertos	1
Sección de conexión (min.)	1,5 mm²rígido / flexible
Sección de conexión (max.)	35 mm² flexible / 25 mm² flexible
Montaje sobre	35 mm carril DIN según la EN 60715
Material de la carcasa	termoplásticol, color rojo, UL 94 V-0
Lugar de instalación	interior
Grado de protección	IP20
Medidas de montaje	4 módulo(s), DIN 43880
Contactos FM / Forma de los contactos	contacto conmutador
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm² rígido / flexible
Datos técnicos adicionales:	---------------------------------
– Empleo en sistemas acumuladores de baterías DC hasta I_SCCR	≤ 100 kA (t ≤ 7,5 ms)
– Fusible previo para sistemas de almacenaje de batería DC hasta I_SCCR	Bussman HLS 2000Vdc / 200 A 2+/A173 DST aR, Art.Nr. (fabr.): 170M2040
– Fusible previo para acumuladores de baterías CC hasta I_SCCR	Mersen Protistor D122SD20C200QF 200 A 2000 V CC aR
– Sin respuesta hasta 1250 V CC	sí

Artikel 972147 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 972147 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 972110 DG SE DC 60

GTIN 4013364158504, Zolltarifnr. (EU): 85363030, Bruttogewicht: 160.00 g, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information

CAD-Daten

Descargador de sobretensiones DEHNguard SE DC 60
Descargardor de sobretensiones, 1 polo, modular, enchufable
para las aplicaciones de corriente continua, ancho 1,5 móds.
Indicación de fallo
Descargador Tipo 2 según la EN 61643-11
Tecnología de varistores de alto rendimiento
especialmente para su aplicación en circuitos DC
idóneo dispositivo de conmutación DC DCD
Máx. tensión de servicio: 60 V dc
Nivel de protección: <= 0,5 kV
Corriente nominal de descarga: 12,5 kA
Resistencia a cortocircuito con máx. protección
contra sobrecorrientes sector primario DC: 2000 A
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DG SE DC 60
art. no.: 972110
o equivalente

Zertifikate

Direct Current-Disconnection

Beim Einsatz von Überspannungs-Ableitern in Gleichstromanwendungen muss sichergestellt sein, dass die Abtrennvorrichtung auch bei fehlenden Nulldurchgängen sicher schaltet. Die eigens entwickelte DC-Disconnection (DCD)-Technologie wirkt als Keil ähnlich einem Sperrventil um den DC-Strom zu unterbrechen. Damit sind die Geräte der DEHNguard SE DC-Familie in der Lage, Gleichstrom sicher zu unterbrechen und somit Brandschäden infolge von DC-Schaltlichtbögen zu verhindern.

Technische Daten

DPS clasificación según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máx. tensión permisible de servicio DC (U_C )	60 V
Corriente nominal de descarga (8/20 µs) (I_n )	12.5 kA
Nivel de protección (U_P )	≤ 0,5 kV
Resistencia a cortocircuito sin fusible previo DC (I_SCCR )	300 A
Resistencia a cortocircuito con fusible previo max. DC (I_SCCR )	25 kA
Fusible previo máx.	35 A gG

DPS clasificación según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal DC (U_N )	48 V
Máx. tensión permisible de servicio DC (U_C )	60 V
Corriente nominal de descarga (8/20 µs) (I_n )	12.5 kA
Nivel de protección (U_P )	≤ 0,5 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Resistencia a cortocircuito sin fusible previo DC (I_SCCR )	300 A
Resistencia a cortocircuito con fusible previo max. DC (I_SCCR )	25 kA
Fusible previo máx.	35 A gG
Tensión TOV CC (U_T) – Característica (U_T )	70 V / 5 s – soportado
Tensión TOV CC, 2x U_C (U_T) – Característica (U_T )	120 V / 120 min. – fallo de seguridad
Temperatura de funcionamiento (T_U )	-40 °C ... +80 °C
Indicación de servicio	verde / rojo
Número de puertos	1
Sección de conexión (min.)	1,5 mm² rígido / flexible
Sección de conexión (max.)	35 mm² flexible / 25 mm² rígido
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, color rojo, UL 94 V-0
Lugar de instalación	interior
Grado de protección	IP 20
Medidas de montaje	1,5 módulo(s), DIN 43880
Datos técnicos adicionales:	aplicación en alumbrado de emergencia
– Posibilidad de funcionamiento en DC y AC	no

Artikel 972110 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 972110 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 972120 DG SE DC 242

GTIN 4013364158528, Zolltarifnr. (EU): 85363030, Bruttogewicht: 170.00 g, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information

CAD-Daten

Descargador de sobretensiones DEHNguard SE DC 242
Descargardor de sobretensiones, 1 polo, modular, enchufable
para las aplicaciones de corriente continua, ancho 1,5 móds.
Indicación de fallo
Descargador Tipo 2 según la EN 61643-11
Tecnología de varistores de alto rendimiento
especialmente para su aplicación en circuitos DC
idóneo dispositivo de conmutación DC DCD
Máx. tensión de servicio: 242 V dc
Nivel de protección: <= 1,25 kV
Corriente nominal de descarga: 12,5 kA
Resistencia a cortocircuito con máx. protección
contra sobrecorrientes sector primario DC: 2000 A
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DG SE DC 242
art. no.: 972120
o equivalente

Zertifikate

Direct Current-Disconnection

Beim Einsatz von Überspannungs-Ableitern in Gleichstromanwendungen muss sichergestellt sein, dass die Abtrennvorrichtung auch bei fehlenden Nulldurchgängen sicher schaltet. Die eigens entwickelte DC-Disconnection (DCD)-Technologie wirkt als Keil ähnlich einem Sperrventil um den DC-Strom zu unterbrechen. Damit sind die Geräte der DEHNguard SE DC-Familie in der Lage, Gleichstrom sicher zu unterbrechen und somit Brandschäden infolge von DC-Schaltlichtbögen zu verhindern.

Technische Daten

DPS clasificación según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máx. tensión permisible de servicio DC (U_C )	242 V
Corriente nominal de descarga (8/20 µs) (I_n )	12.5 kA
Nivel de protección (U_P )	≤ 1.25 kV
Resistencia a cortocircuito sin fusible previo DC (I_SCCR )	300 A
Resistencia a cortocircuito con fusible previo max. DC (I_SCCR )	25 kA
Fusible previo máx.	35 A gG

DPS clasificación según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal DC (U_N )	220 V
Máx. tensión permisible de servicio DC (U_C )	242 V
Corriente nominal de descarga (8/20 µs) (I_n )	12.5 kA
Nivel de protección (U_P )	≤ 1.25 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Resistencia a cortocircuito sin fusible previo DC (I_SCCR )	300 A
Resistencia a cortocircuito con fusible previo max. DC (I_SCCR )	25 kA
Fusible previo máx.	35 A gG
Tensión TOV CC (U_T) – Característica (U_T )	320 V / 5 s – soportado
Tensión TOV CC, 2x U_C (U_T) – Característica (U_T )	484 V / 120 min. – fallo de seguridad
Temperatura de funcionamiento (T_U )	-40 °C ... +80 °C
Indicación de servicio	verde / rojo
Número de puertos	1
Sección de conexión (min.)	1,5 mm² rígido / flexible
Sección de conexión (max.)	35 mm² flexible / 25 mm² rígido
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, color rojo, UL 94 V-0
Lugar de instalación	interior
Grado de protección	IP20
Medidas de montaje	1,5 módulo(s), DIN 43880
Datos técnicos adicionales:	aplicación en alumbrado de emergencia
– Posibilidad de funcionamiento en DC y AC	sí
– Máx. tensión permisible de servicio AC (U_C )	255 V

Artikel 972120 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 972120 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 972130 DG SE DC 550

GTIN 4013364158627, Zolltarifnr. (EU): 85363030, Bruttogewicht: 184.00 g, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information

CAD-Daten

Descargador de sobretensiones DEHNguard SE DC 550
Descargardor de sobretensiones, 1 polo, modular, enchufable
para las aplicaciones de corriente continua, ancho 1,5 móds.
Indicación de fallo
Descargador Tipo 2 según la EN 61643-11
Tecnología de varistores de alto rendimiento
especialmente para su aplicación en circuitos DC
idóneo dispositivo de conmutación DC DCD
Máx. tensión de servicio: 550 V dc
Nivel de protección: <= 2,0 kV
Corriente nominal de descarga: 12,5 kA
Resistencia a cortocircuito con máx. protección
contra sobrecorrientes sector primario DC: 2000 A
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DG SE DC 550
art. no.: 972130
o equivalente

Zertifikate

Direct Current-Disconnection

Beim Einsatz von Überspannungs-Ableitern in Gleichstromanwendungen muss sichergestellt sein, dass die Abtrennvorrichtung auch bei fehlenden Nulldurchgängen sicher schaltet. Die eigens entwickelte DC-Disconnection (DCD)-Technologie wirkt als Keil ähnlich einem Sperrventil um den DC-Strom zu unterbrechen. Damit sind die Geräte der DEHNguard SE DC-Familie in der Lage, Gleichstrom sicher zu unterbrechen und somit Brandschäden infolge von DC-Schaltlichtbögen zu verhindern.

Technische Daten

DPS clasificación según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máx. tensión permisible de servicio DC (U_C )	550 V
Corriente nominal de descarga (8/20 µs) (I_n )	12.5 kA
Nivel de protección (U_P )	≤ 2.0 kV
Resistencia a cortocircuito sin fusible previo DC (I_SCCR )	200 A
Resistencia a cortocircuito con fusible previo max. DC (I_SCCR )	25 kA
Fusible previo máx.	35 A gG

DPS clasificación según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal DC (U_N )	500 V
Máx. tensión permisible de servicio DC (U_C )	550 V
Corriente nominal de descarga (8/20 µs) (I_n )	12.5 kA
Nivel de protección (U_P )	≤ 2.0 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Resistencia a cortocircuito sin fusible previo DC (I_SCCR )	200 A
Resistencia a cortocircuito con fusible previo max. DC (I_SCCR )	25 kA
Fusible previo máx.	35 A gG
Tensión TOV CC (U_T) – Característica (U_T )	726 V / 5 s – soportado
Tensión TOV CC, 2x U_C (U_T) – Característica (U_T )	1100 V / 120 min. – fallo de seguridad
Temperatura de funcionamiento (T_U )	-40 °C ... +80 °C
Indicación de servicio	verde / rojo
Número de puertos	1
Sección de conexión (min.)	1,5 mm² rígido / flexible
Sección de conexión (max.)	35 mm² flexible / 25 mm² rígido
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, color rojo, UL 94 V-0
Lugar de instalación	interior
Grado de protección	IP20
Medidas de montaje	1,5 módulo(s), DIN 43880
Datos técnicos adicionales:	aplicación en alumbrado de emergencia
– Posibilidad de funcionamiento en DC y AC	no

Artikel 972130 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 972130 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 972140 DG SE DC 900

GTIN 4013364158641, Zolltarifnr. (EU): 85363030, Bruttogewicht: 190.00 g, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information

CAD-Daten

Descargador de sobretensiones DEHNguard SE DC 900
Descargardor de sobretensiones, 1 polo, modular, enchufable
para las aplicaciones de corriente continua, ancho 1,5 móds.
Indicación de fallo
Descargador Tipo 2 según la EN 61643-11
Tecnología de varistores de alto rendimiento
especialmente para su aplicación en circuitos DC
idóneo dispositivo de conmutación DC DCD
Máx. tensión de servicio: 900 V dc
Nivel de protección: <= 3,0 kV
Corriente nominal de descarga: 12,5 kA
Resistencia a cortocircuito con máx. protección
contra sobrecorrientes sector primario DC: 2000 A
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DG SE DC 900
art. no.: 972140
o equivalente

Zertifikate

Direct Current-Disconnection

Beim Einsatz von Überspannungs-Ableitern in Gleichstromanwendungen muss sichergestellt sein, dass die Abtrennvorrichtung auch bei fehlenden Nulldurchgängen sicher schaltet. Die eigens entwickelte DC-Disconnection (DCD)-Technologie wirkt als Keil ähnlich einem Sperrventil um den DC-Strom zu unterbrechen. Damit sind die Geräte der DEHNguard SE DC-Familie in der Lage, Gleichstrom sicher zu unterbrechen und somit Brandschäden infolge von DC-Schaltlichtbögen zu verhindern.

Technische Daten

DPS clasificación según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máx. tensión permisible de servicio DC (U_C )	900 V
Corriente nominal de descarga (8/20 µs) (I_n )	12.5 kA
Nivel de protección (U_P )	≤ 3.0 kV
Resistencia a cortocircuito sin fusible previo DC (I_SCCR )	100 A
Resistencia a cortocircuito con fusible previo max. DC (I_SCCR )	25 kA
Fusible previo máx.	80 A gPV

DPS clasificación según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal DC (U_N )	750 V
Máx. tensión permisible de servicio DC (U_C )	900 V
Corriente nominal de descarga (8/20 µs) (I_n )	12.5 kA
Nivel de protección (U_P )	≤ 3.0 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Resistencia a cortocircuito sin fusible previo DC (I_SCCR )	100 A
Resistencia a cortocircuito con fusible previo max. DC (I_SCCR )	25 kA
Fusible previo máx.	80 A gPV
Tensión TOV CC (U_T) – Característica (U_T )	1089 V / 5 s – soportado
Tensión TOV CC, 2x U_C (U_T) – Característica (U_T )	1800 V / 120 min. – fallo de seguridad
Temperatura de funcionamiento (T_U )	-40 °C ... +80 °C
Indicación de servicio	verde / rojo
Número de puertos	1
Sección de conexión (min.)	1,5 mm² rígido / flexible
Sección de conexión (max.)	35 mm² flexible / 25 mm² rígido
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, color rojo, UL 94 V-0
Lugar de instalación	interior
Grado de protección	IP20
Medidas de montaje	1,5 módulo(s), DIN 43880
Datos técnicos adicionales:	aplicación en alumbrado de emergencia
– Posibilidad de funcionamiento en DC y AC	no

Artikel 972140 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 972140 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 972115 DG SE DC 60 FM

GTIN 4013364158511, Zolltarifnr. (EU): 85363030, Bruttogewicht: 164.00 g, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information

CAD-Daten

Descargador de sobretensiones DEHNguard SE DC 60 FM
Descargardor de sobretensiones, 1 polo, modular, enchufable
para las aplicaciones de corriente continua, ancho 1,5 móds.
Indicación de fallo
Descargador Tipo 2 según la EN 61643-11
con contacto de señalización a distancia
Tecnología de varistores de alto rendimiento
especialmente para su aplicación en circuitos DC
idóneo dispositivo de conmutación DC DCD
Máx. tensión de servicio: 60 V dc
Nivel de protección: <= 0,5 kV
Corriente nominal de descarga: 12,5 kA
Resistencia a cortocircuito con máx. protección
contra sobrecorrientes sector primario DC: 2000 A
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DG SE DC 60 FM
art. no.: 972115
o equivalente

Zertifikate

Direct Current-Disconnection

Beim Einsatz von Überspannungs-Ableitern in Gleichstromanwendungen muss sichergestellt sein, dass die Abtrennvorrichtung auch bei fehlenden Nulldurchgängen sicher schaltet. Die eigens entwickelte DC-Disconnection (DCD)-Technologie wirkt als Keil ähnlich einem Sperrventil um den DC-Strom zu unterbrechen. Damit sind die Geräte der DEHNguard SE DC-Familie in der Lage, Gleichstrom sicher zu unterbrechen und somit Brandschäden infolge von DC-Schaltlichtbögen zu verhindern.

Technische Daten

DPS clasificación según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máx. tensión permisible de servicio DC (U_C )	60 V
Corriente nominal de descarga (8/20 µs) (I_n )	12.5 kA
Nivel de protección (U_P )	≤ 0,5 kV
Resistencia a cortocircuito sin fusible previo DC (I_SCCR )	300 A
Resistencia a cortocircuito con fusible previo max. DC (I_SCCR )	25 kA
Fusible previo máx.	35 A gG
Contactos FM / Forma de los contactos	contacto libre de potencial

DPS clasificación según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal DC (U_N )	48 V
Máx. tensión permisible de servicio DC (U_C )	60 V
Corriente nominal de descarga (8/20 µs) (I_n )	12.5 kA
Nivel de protección (U_P )	≤ 0,5 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Resistencia a cortocircuito sin fusible previo DC (I_SCCR )	300 A
Resistencia a cortocircuito con fusible previo max. DC (I_SCCR )	25 kA
Fusible previo máx.	35 A gG
Tensión TOV CC (U_T) – Característica (U_T )	70 V / 5 s – soportado
Tensión TOV CC, 2x U_C (U_T) – Característica (U_T )	120 V / 120 min. – fallo de seguridad
Temperatura de funcionamiento (T_U )	-40 °C ... +80 °C
Indicación de servicio	verde / rojo
Número de puertos	1
Sección de conexión (min.)	1,5 mm² rígido / flexible
Sección de conexión (max.)	35 mm² flexible / 25 mm² rígido
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, color rojo, UL 94 V-0
Lugar de instalación	interior
Grado de protección	IP20
Medidas de montaje	1.5 módulo(s), DIN 43880
Contactos FM / Forma de los contactos	contacto libre de potencial
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm² rígido / flexible
Datos técnicos adicionales:	aplicación en alumbrado de emergencia
– Posibilidad de funcionamiento en DC y AC	no

Artikel 972115 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 972115 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

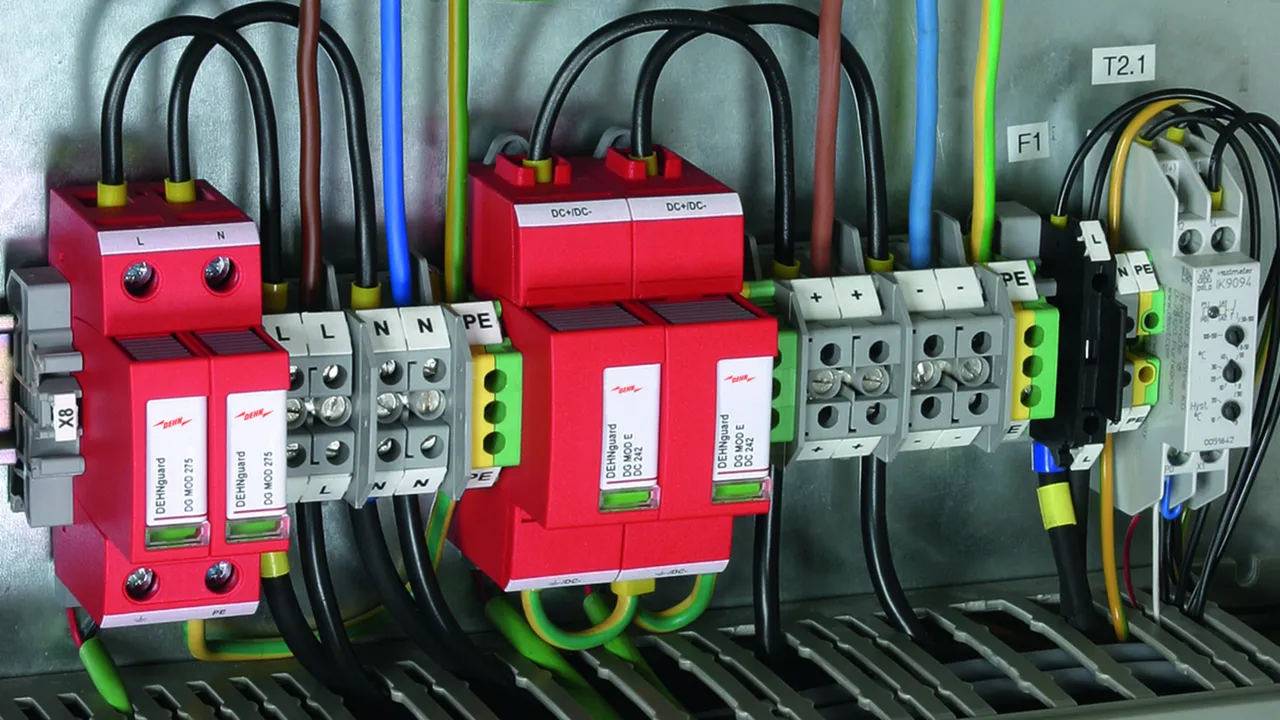

Art.-Nr. 972125 DG SE DC 242 FM

GTIN 4013364158610, Zolltarifnr. (EU): 85363030, Bruttogewicht: 174.00 g, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information

CAD-Daten

Descargador de sobretensiones DEHNguard SE DC 242 FM
Descargardor de sobretensiones, 1 polo, modular, enchufable
para las aplicaciones de corriente continua, ancho 1,5 móds.
Indicación de fallo
Descargador Tipo 2 según la EN 61643-11
con contacto de señalización a distancia
Tecnología de varistores de alto rendimiento
especialmente para su aplicación en circuitos DC
idóneo dispositivo de conmutación DC DCD
Máx. tensión de servicio: 242 V dc
Nivel de protección: <= 1,25 kV
Corriente nominal de descarga: 12,5 kA
Resistencia a cortocircuito con máx. protección
contra sobrecorrientes sector primario DC: 2000 A
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DG SE DC 242 FM
art. no.: 972125
o equivalente

Zertifikate

Direct Current-Disconnection

Beim Einsatz von Überspannungs-Ableitern in Gleichstromanwendungen muss sichergestellt sein, dass die Abtrennvorrichtung auch bei fehlenden Nulldurchgängen sicher schaltet. Die eigens entwickelte DC-Disconnection (DCD)-Technologie wirkt als Keil ähnlich einem Sperrventil um den DC-Strom zu unterbrechen. Damit sind die Geräte der DEHNguard SE DC-Familie in der Lage, Gleichstrom sicher zu unterbrechen und somit Brandschäden infolge von DC-Schaltlichtbögen zu verhindern.

Technische Daten

DPS clasificación según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máx. tensión permisible de servicio DC (U_C )	242 V
Corriente nominal de descarga (8/20 µs) (I_n )	12,5 kA
Nivel de protección (U_P )	≤ 1,25 kV
Resistencia a cortocircuito sin fusible previo DC (I_SCCR )	300 A
Resistencia a cortocircuito con fusible previo max. DC (I_SCCR )	25 kA
Fusible previo máx.	35 A gG
Contactos FM / Forma de los contactos	contacto libre de potencial

DPS clasificación según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal DC (U_N )	220 V
Máx. tensión permisible de servicio DC (U_C )	242 V
Corriente nominal de descarga (8/20 µs) (I_n )	12,5 kA
Nivel de protección (U_P )	≤ 1,25 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Resistencia a cortocircuito sin fusible previo DC (I_SCCR )	300 A
Resistencia a cortocircuito con fusible previo max. DC (I_SCCR )	25 kA
Fusible previo máx.	35 A gG
Tensión TOV CC (U_T) – Característica (U_T )	320 V / 5 s – soportado
Tensión TOV CC, 2x U_C (U_T) – Característica (U_T )	484 V / 120 min. – fallo de seguridad
Temperatura de funcionamiento (T_U )	-40 °C ... +80 °C
Indicación de servicio	verde / rojo
Número de puertos	1
Sección de conexión (min.)	1,5 mm² rígido / flexible
Sección de conexión (max.)	35 mm² flexible / 25 mm² rígido
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, color rojo, UL 94 V-0
Lugar de instalación	interior
Grado de protección	IP20
Medidas de montaje	1,5 módulo(s), DIN 43880
Contactos FM / Forma de los contactos	contacto libre de potencial
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm² rígido / flexible
Datos técnicos adicionales:	aplicación en alumbrado de emergencia
– Posibilidad de funcionamiento en DC y AC	sí
– Máx. tensión permisible de servicio AC (U_C )	255 V

Artikel 972125 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 972125 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 972135 DG SE DC 550 FM

GTIN 4013364158634, Zolltarifnr. (EU): 85363030, Bruttogewicht: 189.00 g, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information

CAD-Daten

Descargador de sobretensiones DEHNguard SE DC 550 FM
Descargardor de sobretensiones, 1 polo, modular, enchufable
para las aplicaciones de corriente continua, ancho 1,5 móds.
Indicación de fallo
Descargador Tipo 2 según la EN 61643-11
con contacto de señalización a distancia
Tecnología de varistores de alto rendimiento
especialmente para su aplicación en circuitos DC
idóneo dispositivo de conmutación DC DCD
Máx. tensión de servicio: 550 V dc
Nivel de protección: <= 2,0 kV
Corriente nominal de descarga: 12,5 kA
Resistencia a cortocircuito con máx. protección
contra sobrecorrientes sector primario DC: 2000 A
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DG SE DC 550 FM
art. no.: 972135
o equivalente

Zertifikate

Direct Current-Disconnection

Beim Einsatz von Überspannungs-Ableitern in Gleichstromanwendungen muss sichergestellt sein, dass die Abtrennvorrichtung auch bei fehlenden Nulldurchgängen sicher schaltet. Die eigens entwickelte DC-Disconnection (DCD)-Technologie wirkt als Keil ähnlich einem Sperrventil um den DC-Strom zu unterbrechen. Damit sind die Geräte der DEHNguard SE DC-Familie in der Lage, Gleichstrom sicher zu unterbrechen und somit Brandschäden infolge von DC-Schaltlichtbögen zu verhindern.

Technische Daten

DPS clasificación según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máx. tensión permisible de servicio DC (U_C )	550 V
Corriente nominal de descarga (8/20 µs) (I_n )	12,5 kA
Nivel de protección (U_P )	≤ 2,0 kV
Resistencia a cortocircuito sin fusible previo DC (I_SCCR )	200 A
Resistencia a cortocircuito con fusible previo max. DC (I_SCCR )	25 kA
Fusible previo máx.	35 A gG
Contactos FM / Forma de los contactos	contacto libre de potencial

DPS clasificación según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal DC (U_N )	500 V
Máx. tensión permisible de servicio DC (U_C )	550 V
Corriente nominal de descarga (8/20 µs) (I_n )	12,5 kA
Nivel de protección (U_P )	≤ 2,0 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Resistencia a cortocircuito sin fusible previo DC (I_SCCR )	200 A
Resistencia a cortocircuito con fusible previo max. DC (I_SCCR )	25 kA
Fusible previo máx.	35 A gG
Tensión TOV CC (U_T) – Característica (U_T )	726 V / 5 s – soportado
Tensión TOV CC, 2x U_C (U_T) – Característica (U_T )	1100 V / 120 min. – fallo de seguridad
Temperatura de funcionamiento (T_U )	-40 °C ... +80 °C
Indicación de servicio	verde / rojo
Número de puertos	1
Sección de conexión (min.)	1,5 mm² rígido / flexible
Sección de conexión (max.)	35 mm² flexible / 25 mm² rígido
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, color rojo, UL 94 V-0
Lugar de instalación	interior
Grado de protección	IP20
Medidas de montaje	1,5 módulo(s), DIN 43880
Contactos FM / Forma de los contactos	contacto libre de potencial
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm² rígido / flexible
Datos técnicos adicionales:	aplicación en alumbrado de emergencia
– Posibilidad de funcionamiento en DC y AC	no

Artikel 972135 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 972135 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 972145 DG SE DC 900 FM

GTIN 4013364158658, Zolltarifnr. (EU): 85363030, Bruttogewicht: 194.00 g, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information

CAD-Daten

Descargador de sobretensiones DEHNguard SE DC 900 FM
Descargardor de sobretensiones, 1 polo, modular, enchufable
para las aplicaciones de corriente continua, ancho 1,5 móds.
Indicación de fallo
Descargador Tipo 2 según la EN 61643-11
con contacto de señalización a distancia
Tecnología de varistores de alto rendimiento
especialmente para su aplicación en circuitos DC
idóneo dispositivo de conmutación DC DCD
Máx. tensión de servicio: 900 V dc
Nivel de protección: <= 3,0 kV
Corriente nominal de descarga: 12,5 kA
Resistencia a cortocircuito con máx. protección
contra sobrecorrientes sector primario DC: 2000 A
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DG SE DC 900 FM
art. no.: 972145
o equivalente

Zertifikate

Direct Current-Disconnection

Beim Einsatz von Überspannungs-Ableitern in Gleichstromanwendungen muss sichergestellt sein, dass die Abtrennvorrichtung auch bei fehlenden Nulldurchgängen sicher schaltet. Die eigens entwickelte DC-Disconnection (DCD)-Technologie wirkt als Keil ähnlich einem Sperrventil um den DC-Strom zu unterbrechen. Damit sind die Geräte der DEHNguard SE DC-Familie in der Lage, Gleichstrom sicher zu unterbrechen und somit Brandschäden infolge von DC-Schaltlichtbögen zu verhindern.

Technische Daten

DPS clasificación según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máx. tensión permisible de servicio DC (U_C )	900 V
Corriente nominal de descarga (8/20 µs) (I_n )	12,5 kA
Nivel de protección (U_P )	≤ 3,0 kV
Resistencia a cortocircuito sin fusible previo DC (I_SCCR )	100 A
Resistencia a cortocircuito con fusible previo max. DC (I_SCCR )	25 kA
Fusible previo máx.	80 A gPV
Contactos FM / Forma de los contactos	contacto libre de potencial

DPS clasificación según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal DC (U_N )	750 V
Máx. tensión permisible de servicio DC (U_C )	900 V
Corriente nominal de descarga (8/20 µs) (I_n )	12,5 kA
Nivel de protección (U_P )	≤ 3,0 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Resistencia a cortocircuito sin fusible previo DC (I_SCCR )	100 A
Resistencia a cortocircuito con fusible previo max. DC (I_SCCR )	25 kA
Fusible previo máx.	80 A gPV
Tensión TOV CC (U_T) – Característica (U_T )	1089 V / 5 s – soportado
Tensión TOV CC, 2x U_C (U_T) – Característica (U_T )	1800 V / 120 min. – fallo de seguridad
Temperatura de funcionamiento (T_U )	-40 °C ... +80 °C
Indicación de servicio	verde / rojo
Número de puertos	1
Sección de conexión (min.)	1,5 mm² rígido / flexible
Sección de conexión (max.)	35 mm² flexible / 25 mm² rígido
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, color rojo, UL 94 V-0
Lugar de instalación	interior
Grado de protección	IP20
Medidas de montaje	1,5 módulo(s), DIN 43880
Contactos FM / Forma de los contactos	contacto libre de potencial
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm² rígido / flexible
Datos técnicos adicionales:	aplicación en alumbrado de emergencia
– Posibilidad de funcionamiento en DC y AC	no

Artikel 972145 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 972145 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

DEHNguard ME/SE DC ... (FM)

DEHNguard M DC ACI 1250 FM

Art.-Nr. 972150 DG M DC ACI 1250 FM

Sie müssen angemeldet sein um 972150m_D_EN.dxf herunterzuladen.

ACI-Technologie

Direct Current-Disconnection

Artikel 972150 wurde zum Merkzettel hinzugefügt.

Artikel 972150 wurde zum Warenkorb hinzugefügt.

DEHNguard ME DC ... FM

Art.-Nr. 972147 DG ME DC Y 1000 FM

Sie müssen angemeldet sein um 972147.stp herunterzuladen.

Sie müssen angemeldet sein um 972147.igs herunterzuladen.

Sie müssen angemeldet sein um 972147.jt herunterzuladen.

Sie müssen angemeldet sein um 972147.dwg herunterzuladen.

Sie müssen angemeldet sein um 972147m_E.dxf herunterzuladen.

Direct Current-Disconnection

Artikel 972147 wurde zum Merkzettel hinzugefügt.

Artikel 972147 wurde zum Warenkorb hinzugefügt.

DEHNguard SE DC ...

Art.-Nr. 972110 DG SE DC 60

Sie müssen angemeldet sein um 972120.stp herunterzuladen.

Sie müssen angemeldet sein um 972120.igs herunterzuladen.

Sie müssen angemeldet sein um 972120.jt herunterzuladen.

Sie müssen angemeldet sein um 972120.dwg herunterzuladen.

Sie müssen angemeldet sein um 972110m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.972110.wspak herunterzuladen.

Sie müssen angemeldet sein um DEHN.972110.edz herunterzuladen.

Direct Current-Disconnection

Artikel 972110 wurde zum Merkzettel hinzugefügt.

Artikel 972110 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 972120 DG SE DC 242

Sie müssen angemeldet sein um 972120.stp herunterzuladen.

Sie müssen angemeldet sein um 972120.igs herunterzuladen.

Sie müssen angemeldet sein um 972120.jt herunterzuladen.

Sie müssen angemeldet sein um 972120.dwg herunterzuladen.

Sie müssen angemeldet sein um 972110m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.972120.wspak herunterzuladen.

Sie müssen angemeldet sein um DEHN.972120.edz herunterzuladen.

Direct Current-Disconnection

Artikel 972120 wurde zum Merkzettel hinzugefügt.

Artikel 972120 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 972130 DG SE DC 550

Sie müssen angemeldet sein um 972120.stp herunterzuladen.

Sie müssen angemeldet sein um 972120.igs herunterzuladen.

Sie müssen angemeldet sein um 972120.jt herunterzuladen.

Sie müssen angemeldet sein um 972120.dwg herunterzuladen.

Sie müssen angemeldet sein um 972110m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.972130.wspak herunterzuladen.

Sie müssen angemeldet sein um DEHN.972130.edz herunterzuladen.

Direct Current-Disconnection

Artikel 972130 wurde zum Merkzettel hinzugefügt.

Artikel 972130 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 972140 DG SE DC 900

Sie müssen angemeldet sein um 972120.stp herunterzuladen.

Sie müssen angemeldet sein um 972120.igs herunterzuladen.

Sie müssen angemeldet sein um 972120.jt herunterzuladen.

Sie müssen angemeldet sein um 972120.dwg herunterzuladen.

Sie müssen angemeldet sein um 972110m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.972140.wspak herunterzuladen.

Sie müssen angemeldet sein um DEHN.972140.edz herunterzuladen.

Direct Current-Disconnection

Artikel 972140 wurde zum Merkzettel hinzugefügt.

Artikel 972140 wurde zum Warenkorb hinzugefügt.

DEHNguard SE DC ... FM

Art.-Nr. 972115 DG SE DC 60 FM

Sie müssen angemeldet sein um 972125.stp herunterzuladen.

Sie müssen angemeldet sein um 972125.igs herunterzuladen.

Sie müssen angemeldet sein um 972125.jt herunterzuladen.

Sie müssen angemeldet sein um 972125.dwg herunterzuladen.

Sie müssen angemeldet sein um 972115m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.972115.wspak herunterzuladen.

Sie müssen angemeldet sein um DEHN.972115.edz herunterzuladen.

Direct Current-Disconnection

Artikel 972115 wurde zum Merkzettel hinzugefügt.

Artikel 972115 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 972125 DG SE DC 242 FM

Sie müssen angemeldet sein um 972125.stp herunterzuladen.

Sie müssen angemeldet sein um 972125.igs herunterzuladen.

Sie müssen angemeldet sein um 972125.jt herunterzuladen.

Sie müssen angemeldet sein um 972125.dwg herunterzuladen.
