Elementos de puesta a tierra para instalaciones de conmutación y líneas aéreas

Para conexión a tierra de puntos esféricos de anclaje, bulones de conexión en T, conductores planos y redondos y perfiles planos
Para un margen de apriete hasta 40 mm
Con protección antitorsión versión PK1 o PK2
Los equipos de puesta a tierra y cortocircuito pueden configurarse online a través del configurador EaS

Details

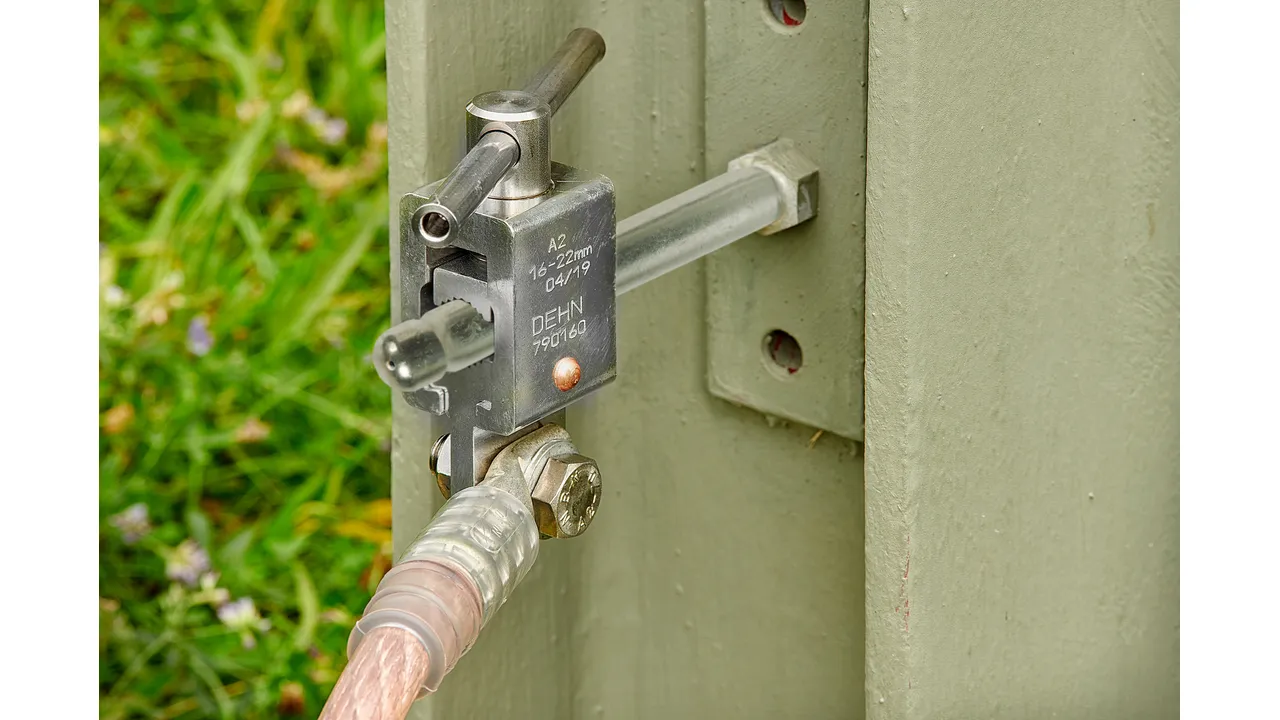

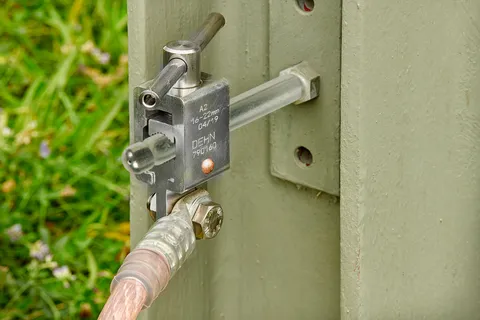

Borna de tierra de fresado empleado en un mástil de acero barnizado.

Pinza de puesta a tierra universal con tornillo de mariposa

2 Produkte

Art.-Nr. 774034 UEK 25 FS

GTIN 4013364114586, Zolltarifnr. (EU): 85359000, Bruttogewicht: 661.60 g, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Technische Daten

Para punto esférico de anclaje Ø	20 / 25 mm
Para pernos de conexión en T - Anchura de garganta	15 mm
Rd / Fl Margen de apriete	20 mm
Protección antitorsión	PK1
Para sección del cable Cu	16 ... 120^*) mm²
Corriente máx. de cortocircuito I_k 0,5 s	33,5 kA
Corriente máx. de cortocircuito I_k 1 s	23,7 kA
^*) Para los márgenes de apriete y secciones máximas de cables para bornas de toma de tierra, ver tabla adjunta.

Para punto esférico de anclaje Ø	20 / 25 mm
Para pernos de conexión en T - Anchura de garganta	15 mm
Rd / Fl Margen de apriete	20 mm
Protección antitorsión	PK1
Para sección del cable Cu	16 ... 120^*) mm²
Corriente máx. de cortocircuito I_k 0,5 s	33,5 kA
Corriente máx. de cortocircuito I_k 1 s	23,7 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Margen de temperatura	–25 °C ... +55 °C
Material de la estructura de la pinza	aleación Cu/gal Sn
Material del espárrago	aleación Cu/gal Sn
Material de la pieza de presión	St/gal Zn
^*) Para los márgenes de apriete y secciones máximas de cables para bornas de toma de tierra, ver tabla adjunta.

Artikel 774034 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 774034 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 774130 UEK 30 FS

GTIN 4013364057739, Zolltarifnr. (EU): 85359000, Bruttogewicht: 780.00 g, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Para punto esférico de anclaje Ø	25 / 30 mm
Para pernos de conexión en T - Anchura de garganta	18 mm
Rd / Fl Margen de apriete	30 mm
Protección antitorsión	PK1
Para sección del cable Cu	16 ... 120^*) mm²
Corriente máx. de cortocircuito I_k 0,5 s	33,5 kA
Corriente máx. de cortocircuito I_k 1 s	23,7 kA
^*) Para los márgenes de apriete y secciones máximas de cables para bornas de toma de tierra, ver tabla adjunta.

Para punto esférico de anclaje Ø	25 / 30 mm
Para pernos de conexión en T - Anchura de garganta	18 mm
Rd / Fl Margen de apriete	30 mm
Protección antitorsión	PK1
Para sección del cable Cu	16 ... 120^*) mm²
Corriente máx. de cortocircuito I_k 0,5 s	33,5 kA
Corriente máx. de cortocircuito I_k 1 s	23,7 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Margen de temperatura	–25 °C ... +55 °C
Material de la estructura de la pinza	aleación Cu/gal Sn
Material del espárrago	aleación Cu/gal Sn
Material de la pieza de presión	St/gal Zn
^*) Para los márgenes de apriete y secciones máximas de cables para bornas de toma de tierra, ver tabla adjunta.

Artikel 774130 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 774130 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Pinza de puesta a tierra universal con maneta

2 Produkte

Art.-Nr. 774234 UEK 25 HG

GTIN 4013364114593, Zolltarifnr. (EU): 85359000, Bruttogewicht: 771.60 g, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Technische Daten

Para punto esférico de anclaje Ø	20 / 25 mm
Para pernos de conexión en T - Anchura de garganta	15 mm
Rd / Fl Margen de apriete	20 mm
Protección antitorsión	PK1
Para sección del cable Cu	16 ... 120^*) mm²
Corriente máx. de cortocircuito I_k 0,5 s	33,5 kA
Corriente máx. de cortocircuito I_k 1 s	23,7 kA
^*) Para los márgenes de apriete y secciones máximas de cables para bornas de toma de tierra, ver tabla adjunta.

Para punto esférico de anclaje Ø	20 / 25 mm
Para pernos de conexión en T - Anchura de garganta	15 mm
Rd / Fl Margen de apriete	20 mm
Protección antitorsión	PK1
Para sección del cable Cu	16 ... 120^*) mm²
Corriente máx. de cortocircuito I_k 0,5 s	33,5 kA
Corriente máx. de cortocircuito I_k 1 s	23,7 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Margen de temperatura	–25 °C ... +55 °C
Material de la estructura de la pinza	aleación Cu/gal Sn
Material del espárrago	aleación Cu/gal Sn
Material de la pieza de presión	St/gal Zn
^*) Para los márgenes de apriete y secciones máximas de cables para bornas de toma de tierra, ver tabla adjunta.

Artikel 774234 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 774234 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 774330 UEK 30 HG

GTIN 4013364057715, Zolltarifnr. (EU): 85359000, Bruttogewicht: 941.00 g, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Technische Daten

Para punto esférico de anclaje Ø	25 / 30 mm
Para pernos de conexión en T - Anchura de garganta	18 mm
Rd / Fl Margen de apriete	30 mm
Protección antitorsión	PK1
Para sección del cable Cu	16 ... 120^*) mm²
Corriente máx. de cortocircuito I_k 0,5 s	33,5 kA
Corriente máx. de cortocircuito I_k 1 s	23,7 kA
^*) Para los márgenes de apriete y secciones máximas de cables para bornas de toma de tierra, ver tabla adjunta.

Para punto esférico de anclaje Ø	25 / 30 mm
Para pernos de conexión en T - Anchura de garganta	18 mm
Rd / Fl Margen de apriete	30 mm
Protección antitorsión	PK1
Para sección del cable Cu	16 ... 120^*) mm²
Corriente máx. de cortocircuito I_k 0,5 s	33,5 kA
Corriente máx. de cortocircuito I_k 1 s	23,7 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Margen de temperatura	–25 °C ... +55 °C
Material de la estructura de la pinza	aleación Cu/gal Sn
Material del espárrago	aleación Cu/gal Sn
Material de la pieza de presión	St/gal Zn
^*) Para los márgenes de apriete y secciones máximas de cables para bornas de toma de tierra, ver tabla adjunta.

Artikel 774330 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 774330 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Pinza de puesta a tierra universal con palanca de apriete

2 Produkte

Art.-Nr. 774434 UEK 25 SKN

GTIN 4013364114609, Zolltarifnr. (EU): 85359000, Bruttogewicht: 712.00 g, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Para punto esférico de anclaje Ø	20 / 25 mm
Para pernos de conexión en T - Anchura de garganta	15 mm
Rd / Fl Margen de apriete	20 mm
Protección antitorsión	PK1
Para sección del cable Cu	16 ... 120^*) mm²
Corriente máx. de cortocircuito I_k 0,5 s	33,5 kA
Corriente máx. de cortocircuito I_k 1 s	23,7 kA
^*) Para los márgenes de apriete y secciones máximas de cables para bornas de toma de tierra, ver tabla adjunta.

Para punto esférico de anclaje Ø	20 / 25 mm
Para pernos de conexión en T - Anchura de garganta	15 mm
Rd / Fl Margen de apriete	20 mm
Protección antitorsión	PK1
Para sección del cable Cu	16 ... 120^*) mm²
Corriente máx. de cortocircuito I_k 0,5 s	33,5 kA
Corriente máx. de cortocircuito I_k 1 s	23,7 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Margen de temperatura	–25 °C ... +55 °C
Material de la estructura de la pinza	aleación Cu/gal Sn
Material del espárrago	aleación Cu/gal Sn
Material de la pieza de presión	St/gal Zn
^*) Para los márgenes de apriete y secciones máximas de cables para bornas de toma de tierra, ver tabla adjunta.

Artikel 774434 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 774434 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 774530 UEK 30 SKN

GTIN 4013364057746, Zolltarifnr. (EU): 85359000, Bruttogewicht: 700.00 g, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Para punto esférico de anclaje Ø	30 mm
Para pernos de conexión en T - Anchura de garganta	18 mm
Rd / Fl Margen de apriete	30 mm
Protección antitorsión	PK1
Para sección del cable Cu	16 ... 120^*) mm²
Corriente máx. de cortocircuito I_k 0,5 s	33,5 kA
Corriente máx. de cortocircuito I_k 1 s	23,7 kA
^*) Para los márgenes de apriete y secciones máximas de cables para bornas de toma de tierra, ver tabla adjunta.

Para punto esférico de anclaje Ø	30 mm
Para pernos de conexión en T - Anchura de garganta	18 mm
Rd / Fl Margen de apriete	30 mm
Protección antitorsión	PK1
Para sección del cable Cu	16 ... 120^*) mm²
Corriente máx. de cortocircuito I_k 0,5 s	33,5 kA
Corriente máx. de cortocircuito I_k 1 s	23,7 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Margen de temperatura	–25 °C ... +55 °C
Material de la estructura de la pinza	aleación Cu/gal Sn
Material del espárrago	aleación Cu/gal Sn
Material de la pieza de presión	St/gal Zn
^*) Para los márgenes de apriete y secciones máximas de cables para bornas de toma de tierra, ver tabla adjunta.

Artikel 774530 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 774530 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Cubierta de cabezal esférico rígido con tornillo de mariposa

2 Produkte

Art.-Nr. 772312 KKH 20 FS

GTIN 4013364054431, Zolltarifnr. (EU): 85359000, Bruttogewicht: 480.00 g, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Para punto esférico de anclaje Ø	20 mm
Protección antitorsión	PK1
Para sección del cable Cu	16 ... 120 mm²
Corriente máx. de cortocircuito I_k 0,5 s	33,5 kA
Corriente máx. de cortocircuito I_k 1 s	23,7 kA

Para punto esférico de anclaje Ø	20 mm
Protección antitorsión	PK1
Para sección del cable Cu	16 ... 120 mm²
Corriente máx. de cortocircuito I_k 0,5 s	33,5 kA
Corriente máx. de cortocircuito I_k 1 s	23,7 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Margen de temperatura	–25 °C ... +55 °C
Material de la estructura de la pinza	aleación Cu/gal Sn
Material del espárrago	aleación Cu/gal Sn
Material de la pieza de presión	aleación Cu/gal Sn

Artikel 772312 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 772312 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 772322 KKH 25 FS

GTIN 4013364054455, Zolltarifnr. (EU): 85359000, Bruttogewicht: 747.00 g, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Para punto esférico de anclaje Ø	25 mm
Protección antitorsión	PK1
Para sección del cable Cu	16 ... 150 mm²
Corriente máx. de cortocircuito I_k 0,5 s	42,0 kA
Corriente máx. de cortocircuito I_k 1 s	29,6 kA

Para punto esférico de anclaje Ø	25 mm
Protección antitorsión	PK1
Para sección del cable Cu	16 ... 150 mm²
Corriente máx. de cortocircuito I_k 0,5 s	42,0 kA
Corriente máx. de cortocircuito I_k 1 s	29,6 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Margen de temperatura	–25 °C ... +55 °C
Material de la estructura de la pinza	aleación Cu/gal Sn
Material del espárrago	aleación Cu/gal Sn
Material de la pieza de presión	aleación Cu/gal Sn

Artikel 772322 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 772322 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Cubierta de cabezal esférico rígido con maneta

2 Produkte

Art.-Nr. 772313 KKH 20 HG

GTIN 4013364054448, Zolltarifnr. (EU): 85359000, Bruttogewicht: 400.00 g, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Technische Daten

Para punto esférico de anclaje Ø	20 mm
Protección antitorsión	PK1
Para sección del cable Cu	16 ... 120 mm²
Corriente máx. de cortocircuito I_k 0,5 s	33,5 kA
Corriente máx. de cortocircuito I_k 1 s	23,7 kA

Para punto esférico de anclaje Ø	20 mm
Protección antitorsión	PK1
Para sección del cable Cu	16 ... 120 mm²
Corriente máx. de cortocircuito I_k 0,5 s	33,5 kA
Corriente máx. de cortocircuito I_k 1 s	23,7 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Margen de temperatura	–25 °C ... +55 °C
Material de la estructura de la pinza	aleación Cu/gal Sn
Material del espárrago	aleación Cu/gal Sn
Material de la pieza de presión	aleación Cu/gal Sn

Artikel 772313 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 772313 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 772323 KKH 25 HG

GTIN 4013364054462, Zolltarifnr. (EU): 85359000, Bruttogewicht: 876.00 g, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Technische Daten

Para punto esférico de anclaje Ø	25 mm
Protección antitorsión	PK1
Para sección del cable Cu	16 ... 150 mm²
Corriente máx. de cortocircuito I_k 0,5 s	42,0 kA
Corriente máx. de cortocircuito I_k 1 s	29,6 kA

Para punto esférico de anclaje Ø	25 mm
Protección antitorsión	PK1
Para sección del cable Cu	16 ... 150 mm²
Corriente máx. de cortocircuito I_k 0,5 s	42,0 kA
Corriente máx. de cortocircuito I_k 1 s	29,6 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Margen de temperatura	–25 °C ... +55 °C
Material de la estructura de la pinza	aleación Cu/gal Sn
Material del espárrago	aleación Cu/gal Sn
Material de la pieza de presión	aleación Cu/gal Sn

Artikel 772323 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 772323 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Pieza de conexión a tierra con tornillo de mariposa

2 Produkte

Art.-Nr. 775621 EAS EK FM 12

GTIN 4013364102545, Zolltarifnr. (EU): 85359000, Bruttogewicht: 311.00 g, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Technische Daten

Dimensiones	M12
Protección antitorsión	PK1
Para sección del cable Cu	16 ... 150 mm²
Corriente máx. de cortocircuito I_k 0,5 s	42,0 kA
Corriente máx. de cortocircuito I_k 1 s	29,6 kA

Dimensiones	M12
Protección antitorsión	PK1
Para sección del cable Cu	16 ... 150 mm²
Corriente máx. de cortocircuito I_k 0,5 s	42,0 kA
Corriente máx. de cortocircuito I_k 1 s	29,6 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Margen de temperatura	–25 °C ... +55 °C
Material de la abrazadera de sujeción	E-Cu/gal Sn
Material de la tuerca de mariposa	aleación Cu/gal Sn

Artikel 775621 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 775621 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 775631 EAS EK FM 16

GTIN 4013364102552, Zolltarifnr. (EU): 85359000, Bruttogewicht: 290.00 g, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Dimensiones	M16
Protección antitorsión	PK1
Para sección del cable Cu	16 ... 150 mm²
Corriente máx. de cortocircuito I_k 0,5 s	42,0 kA
Corriente máx. de cortocircuito I_k 1 s	29,6 kA

Dimensiones	M16
Protección antitorsión	PK1
Para sección del cable Cu	16 ... 150 mm²
Corriente máx. de cortocircuito I_k 0,5 s	42,0 kA
Corriente máx. de cortocircuito I_k 1 s	29,6 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Margen de temperatura	–25 °C ... +55 °C
Material de la abrazadera de sujeción	E-Cu/gal Sn
Material de la tuerca de mariposa	aleación Cu/gal Sn

Artikel 775631 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 775631 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Pieza de conexión a tierra con tornillo de mariposa

2 Produkte

Art.-Nr. 775626 EAS EK FS 12

GTIN 4013364102569, Zolltarifnr. (EU): 85359000, Bruttogewicht: 343.00 g, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Dimensiones	M12 x 15 mm
Protección antitorsión	PK1
Para sección del cable Cu	16 ... 150 mm²
Corriente máx. de cortocircuito I_k 0,5 s	42,0 kA
Corriente máx. de cortocircuito I_k 1 s	29,6 kA

Dimensiones	M12 x 15 mm
Protección antitorsión	PK1
Para sección del cable Cu	16 ... 150 mm²
Corriente máx. de cortocircuito I_k 0,5 s	42,0 kA
Corriente máx. de cortocircuito I_k 1 s	29,6 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Margen de temperatura	–25 °C ... +55 °C
Material de la abrazadera de sujeción	E-Cu/gal Sn
Material de la tuerca de mariposa	aleación Cu/gal Sn

Artikel 775626 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 775626 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 775636 EAS EK FS 16

GTIN 4013364102576, Zolltarifnr. (EU): 85359000, Bruttogewicht: 350.00 g, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Dimensiones	M16 x 15 mm
Protección antitorsión	PK1
Para sección del cable Cu	16 ... 150 mm²
Corriente máx. de cortocircuito I_k 0,5 s	42,0 kA
Corriente máx. de cortocircuito I_k 1 s	29,6 kA

Dimensiones	M16 x 15 mm
Protección antitorsión	PK1
Para sección del cable Cu	16 ... 150 mm²
Corriente máx. de cortocircuito I_k 0,5 s	42,0 kA
Corriente máx. de cortocircuito I_k 1 s	29,6 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Margen de temperatura	–25 °C ... +55 °C
Material de la abrazadera de sujeción	E-Cu/gal Sn
Material de la tuerca de mariposa	aleación Cu/gal Sn

Artikel 775636 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 775636 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Casquillo de conexión a tierra con tornillo de mariposa

Para puntos de anclaje de toma a tierra con ranura anular.

1 Produkt

Art.-Nr. 790150 EAB RN 16 FS

GTIN 4013364005365, Zolltarifnr. (EU): 85359000, Bruttogewicht: 450.00 g, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Dimensiones	Ø16 mm
Protección antitorsión	PK1
Para sección del cable Cu	16 ... 150^*) mm²
Corriente máx. de cortocircuito I_k 0,5 s	42,0 kA
Corriente máx. de cortocircuito I_k 1 s	29,6 kA
^*) para longitudes de cable > 4000 mm: máx. hasta 95 mm²(26,5 kA / 0,5 s)

Dimensiones	Ø16 mm
Protección antitorsión	PK1
Para sección del cable Cu	16 ... 150^*) mm²
Corriente máx. de cortocircuito I_k 0,5 s	42,0 kA
Corriente máx. de cortocircuito I_k 1 s	29,6 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Margen de temperatura	–25 °C ... +55 °C
Material de la abrazadera de sujeción	E-Cu/gal Sn
Material de la tuerca de mariposa	aleación Cu/gal Sn
^*) para longitudes de cable > 4000 mm: máx. hasta 95 mm²(26,5 kA / 0,5 s)

Artikel 790150 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 790150 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Casquillo de conexión a tierra con palanca de apriete

Para puntos de anclaje de toma a tierra con ranura anular.

1 Produkt

Art.-Nr. 790160 EAB RN 16 SKN

GTIN 4013364018693, Zolltarifnr. (EU): 85359000, Bruttogewicht: 737.40 g, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Dimensiones	Ø16 mm
Protección antitorsión	PK2
Para sección del cable Cu	16 ... 150^**) mm²
Corriente máx. de cortocircuito I_k 0,5 s	29,6 kA
Corriente máx. de cortocircuito I_k 1 s	29,6 kA
^**) La corriente máxima de cortocircuito es 29,6 kA, también en caso de una duración de desconexión I_k 1 s

Dimensiones	Ø16 mm
Protección antitorsión	PK2
Para sección del cable Cu	16 ... 150^**) mm²
Corriente máx. de cortocircuito I_k 0,5 s	29,6 kA
Corriente máx. de cortocircuito I_k 1 s	29,6 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Margen de temperatura	–25 °C ... +55 °C
Material de la abrazadera de sujeción	E-Cu/gal Sn
^**) La corriente máxima de cortocircuito es 29,6 kA, también en caso de una duración de desconexión I_k 1 s

Artikel 790160 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 790160 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Torno de tierra con espárrago roscado y resorte de disco

Resortes de disco y espárrago roscado largo para contacto seguro

1 Produkt

Art.-Nr. 792190 EFK FL40 SKN

GTIN 4013364068315, Zolltarifnr. (EU): 85359000, Bruttogewicht: 1.32 kg, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Margen de apriete	hasta 40 mm
Protección antitorsión	PK1
Para sección del cable Cu	16 ... 95 mm²
Corriente máx. de cortocircuito I_k 0,5 s	26,5 kA
Corriente máx. de cortocircuito I_k 1 s	18,7 kA

Margen de apriete	hasta 40 mm
Protección antitorsión	PK1
Para sección del cable Cu	16 ... 95 mm²
Corriente máx. de cortocircuito I_k 0,5 s	26,5 kA
Corriente máx. de cortocircuito I_k 1 s	18,7 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Margen de temperatura	–25 °C ... +55 °C
Material de la estructura de la pinza	GT/gal Zn
Material del espárrago	Ms/gal Zn
Material de la placa de fresado	Acero, endurecido/niquelado
Material del resorte	acero para resortes

Artikel 792190 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 792190 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Torno de tierra con espárrago roscado

Platillo de fresado y espárrago roscado largo para contacto seguro.

1 Produkt

Art.-Nr. 792030 EFK FL30 SKN

GTIN 4013364005853, Zolltarifnr. (EU): 85359000, Bruttogewicht: 610.00 g, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Margen de apriete	hasta 30 mm
Protección antitorsión	PK1
Para sección del cable Cu	16 ... 50 mm²
Corriente máx. de cortocircuito I_k 0,5 s	14,0 kA
Corriente máx. de cortocircuito I_k 1 s	9,9 kA

Margen de apriete	hasta 30 mm
Protección antitorsión	PK1
Para sección del cable Cu	16 ... 50 mm²
Corriente máx. de cortocircuito I_k 0,5 s	14,0 kA
Corriente máx. de cortocircuito I_k 1 s	9,9 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Margen de temperatura	–25 °C ... +55 °C
Material de la estructura de la pinza	GT/gal Zn
Material del espárrago	Ms/gal Zn
Material de la placa de fresado	Acero, endurecido/niquelado
Material del resorte	acero para resortes

Artikel 792030 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 792030 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Elementos de puesta a tierra para instalaciones de conmutación y líneas aéreas

Details

Pinza de puesta a tierra universal con tornillo de mariposa

Art.-Nr. 774034 UEK 25 FS

Sie müssen angemeldet sein um 774034.stp herunterzuladen.

Sie müssen angemeldet sein um 774034.igs herunterzuladen.

Sie müssen angemeldet sein um 774034.jt herunterzuladen.

Sie müssen angemeldet sein um 774034.dwg herunterzuladen.

Sie müssen angemeldet sein um 774034m_D.dxf herunterzuladen.

Artikel 774034 wurde zum Merkzettel hinzugefügt.

Artikel 774034 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 774130 UEK 30 FS

Artikel 774130 wurde zum Merkzettel hinzugefügt.

Artikel 774130 wurde zum Warenkorb hinzugefügt.

Pinza de puesta a tierra universal con maneta

Art.-Nr. 774234 UEK 25 HG

Sie müssen angemeldet sein um 774234.stp herunterzuladen.

Sie müssen angemeldet sein um 774234.igs herunterzuladen.

Sie müssen angemeldet sein um 774234.jt herunterzuladen.

Sie müssen angemeldet sein um 774234.dwg herunterzuladen.

Sie müssen angemeldet sein um 774234m_D.dxf herunterzuladen.

Artikel 774234 wurde zum Merkzettel hinzugefügt.

Artikel 774234 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 774330 UEK 30 HG

Sie müssen angemeldet sein um 774330.stp herunterzuladen.

Sie müssen angemeldet sein um 774330.igs herunterzuladen.

Sie müssen angemeldet sein um 774330.jt herunterzuladen.

Sie müssen angemeldet sein um 774330.dwg herunterzuladen.

Sie müssen angemeldet sein um 774330m_E_Klemmbereich.dxf herunterzuladen.

Artikel 774330 wurde zum Merkzettel hinzugefügt.

Artikel 774330 wurde zum Warenkorb hinzugefügt.

Pinza de puesta a tierra universal con palanca de apriete

Art.-Nr. 774434 UEK 25 SKN

Artikel 774434 wurde zum Merkzettel hinzugefügt.

Artikel 774434 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 774530 UEK 30 SKN

Artikel 774530 wurde zum Merkzettel hinzugefügt.

Artikel 774530 wurde zum Warenkorb hinzugefügt.

Cubierta de cabezal esférico rígido con tornillo de mariposa

Art.-Nr. 772312 KKH 20 FS

Artikel 772312 wurde zum Merkzettel hinzugefügt.

Artikel 772312 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 772322 KKH 25 FS

Artikel 772322 wurde zum Merkzettel hinzugefügt.

Artikel 772322 wurde zum Warenkorb hinzugefügt.

Cubierta de cabezal esférico rígido con maneta

Art.-Nr. 772313 KKH 20 HG

Sie müssen angemeldet sein um 772313.stp herunterzuladen.

Sie müssen angemeldet sein um 772313.igs herunterzuladen.

Sie müssen angemeldet sein um 772313.jt herunterzuladen.

Sie müssen angemeldet sein um 772313.dwg herunterzuladen.

Sie müssen angemeldet sein um 772313m_D.dxf herunterzuladen.

Artikel 772313 wurde zum Merkzettel hinzugefügt.

Artikel 772313 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 772323 KKH 25 HG

Sie müssen angemeldet sein um 772323.stp herunterzuladen.

Sie müssen angemeldet sein um 772323.igs herunterzuladen.

Sie müssen angemeldet sein um 772323.jt herunterzuladen.

Sie müssen angemeldet sein um 772323.dwg herunterzuladen.

Sie müssen angemeldet sein um 772323m_D.dxf herunterzuladen.

Artikel 772323 wurde zum Merkzettel hinzugefügt.

Artikel 772323 wurde zum Warenkorb hinzugefügt.

Pieza de conexión a tierra con tornillo de mariposa

Art.-Nr. 775621 EAS EK FM 12

Sie müssen angemeldet sein um 775621.stp herunterzuladen.

Sie müssen angemeldet sein um 775621.igs herunterzuladen.

Sie müssen angemeldet sein um 775621.jt herunterzuladen.

Sie müssen angemeldet sein um 775621.dwg herunterzuladen.

Sie müssen angemeldet sein um 775621m_D.dxf herunterzuladen.

Artikel 775621 wurde zum Merkzettel hinzugefügt.

Artikel 775621 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 775631 EAS EK FM 16

Artikel 775631 wurde zum Merkzettel hinzugefügt.

Artikel 775631 wurde zum Warenkorb hinzugefügt.

Pieza de conexión a tierra con tornillo de mariposa

Art.-Nr. 775626 EAS EK FS 12

Artikel 775626 wurde zum Merkzettel hinzugefügt.

Artikel 775626 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 775636 EAS EK FS 16

Artikel 775636 wurde zum Merkzettel hinzugefügt.
