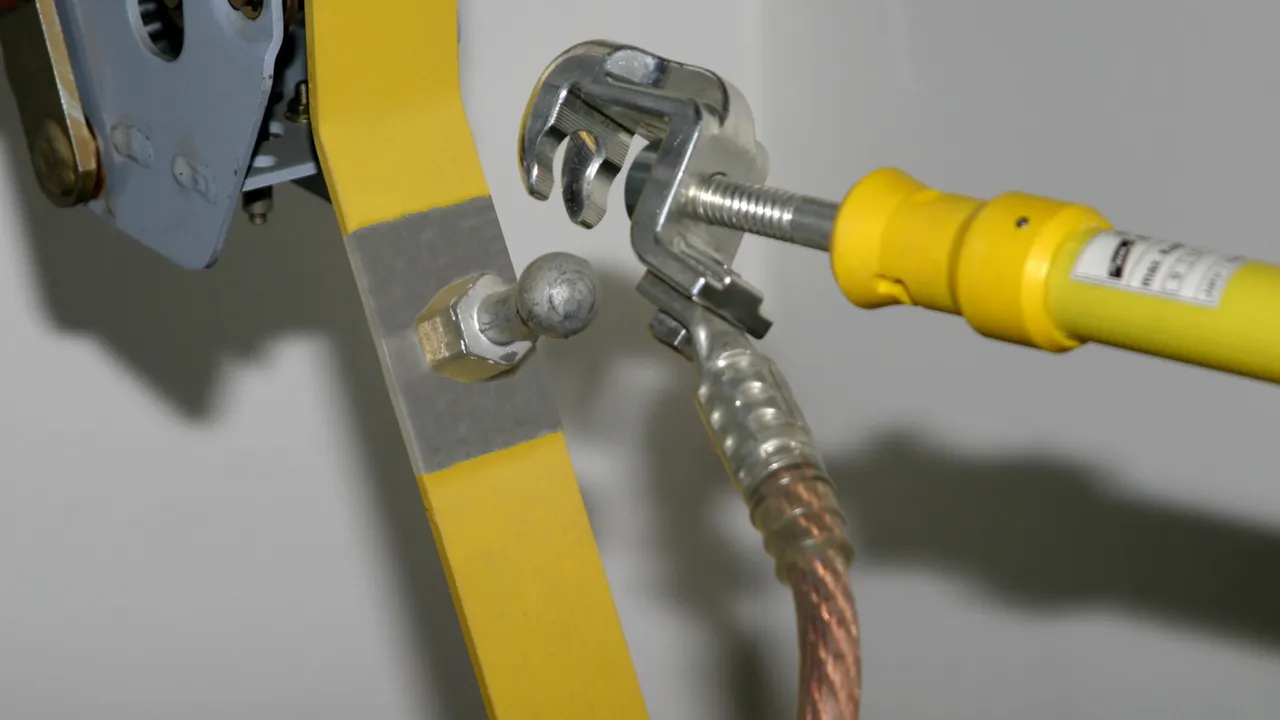

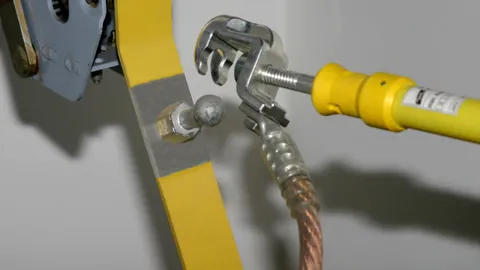

Elementos de conexión para el lado de fase para instalaciones de conmutación

Para equipar el lado de fase de equipos de puesta a tierra y cortocircuito de hasta cinco polos
Con protección antitorsión tipo PK1
Los equipos de puesta a tierra y cortocircuito pueden configurarse a través del configurador EaS

Details

Cubierta de cabeza esférica rígida y husillo hexagonal

2 Produkte

Art.-Nr. 772310 KKH 20 SK

GTIN 4013364057593, Zolltarifnr. (EU): 85359000, Bruttogewicht: 469.00 g, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Para punto esférico de anclaje Ø	20 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 120 mm²
Máx. corriente de cortocircuito I_k0,5 s	33,5 kA
Máx. corriente de cortocircuito I_k1 s	23,7 kA

Para punto esférico de anclaje Ø	20 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 120 mm²
Máx. corriente de cortocircuito I_k0,5 s	33,5 kA
Máx. corriente de cortocircuito I_k1 s	23,7 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Margen de temperatura	–25 °C ... +55 °C
Material de la estructura de borna	aleación Cu/gal Sn
Material del husillo	aleación Cu/gal Sn
Material de la pieza de presión	aleación Cu/gal Sn

Artikel 772310 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 772310 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 772320 KKH 25 SK

GTIN 4013364057432, Zolltarifnr. (EU): 85359000, Bruttogewicht: 785.00 g, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Para punto esférico de anclaje Ø	25 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 150 mm²
Máx. corriente de cortocircuito I_k0,5 s	42,0 kA
Máx. corriente de cortocircuito I_k1 s	29,6 kA

Para punto esférico de anclaje Ø	25 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 150 mm²
Máx. corriente de cortocircuito I_k0,5 s	42,0 kA
Máx. corriente de cortocircuito I_k1 s	29,6 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Margen de temperatura	–25 °C ... +55 °C
Material de la estructura de borna	aleación Cu/gal Sn
Material del husillo	aleación Cu/gal Sn
Material de la pieza de presión	aleación Cu/gal Sn

Artikel 772320 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 772320 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Cubierta de cabeza esférica rígida y husillo con pasador

2 Produkte

Art.-Nr. 772311 KKH 20 SQ

GTIN 4013364057586, Zolltarifnr. (EU): 85359000, Bruttogewicht: 482.00 g, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Para punto esférico de anclaje Ø	20 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 120 mm²
Máx. corriente de cortocircuito I_k0,5 s	33,5 kA
Máx. corriente de cortocircuito I_k1 s	23,7 kA

Para punto esférico de anclaje Ø	20 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 120 mm²
Máx. corriente de cortocircuito I_k0,5 s	33,5 kA
Máx. corriente de cortocircuito I_k1 s	23,7 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230), husillo roscado con padador DIN 48087
Margen de temperatura	–25 °C ... +55 °C
Material de la estructura de borna	aleación Cu/gal Sn
Material del husillo	aleación Cu/gal Sn
Material de la pieza de presión	aleación Cu/gal Sn

Artikel 772311 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 772311 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 772321 KKH 25 SQ

GTIN 4013364057449, Zolltarifnr. (EU): 85359000, Bruttogewicht: 756.00 g, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Para punto esférico de anclaje Ø	25 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 150 mm²
Máx. corriente de cortocircuito I_k0,5 s	42,0 kA
Máx. corriente de cortocircuito I_k1 s	29,6 kA

Para punto esférico de anclaje Ø	25 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 150 mm²
Máx. corriente de cortocircuito I_k0,5 s	42,0 kA
Máx. corriente de cortocircuito I_k1 s	29,6 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230), husillo roscado con pasador DIN 48087
Margen de temperatura	–25 °C ... +55 °C
Material de la estructura de borna	aleación Cu/gal Sn
Material del husillo	aleación Cu/gal Sn
Material de la pieza de presión	aleación Cu/gal Sn

Artikel 772321 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 772321 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Cubierta de cabeza esférica girable (4 x 90°) y husillo hexagonal

2 Produkte

Art.-Nr. 772330 KKH 20 D SK

GTIN 4013364069220, Zolltarifnr. (EU): 85359000, Bruttogewicht: 560.00 g, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Para punto esférico de anclaje Ø	20 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 120 mm²
Máx. corriente de cortocircuito I_k0,5 s	33,5 kA
Máx. corriente de cortocircuito I_k1 s	23,7 kA

Para punto esférico de anclaje Ø	20 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 120 mm²
Máx. corriente de cortocircuito I_k0,5 s	33,5 kA
Máx. corriente de cortocircuito I_k1 s	23,7 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Margen de temperatura	–25 °C ... +55 °C
Material de la estructura de borna	aleación Cu/gal Sn
Material del husillo	aleación Cu/gal Sn
Material de la pieza de presión	aleación Cu/gal Sn

Artikel 772330 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 772330 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 772340 KKH 25 D SK

GTIN 4013364057456, Zolltarifnr. (EU): 85359000, Bruttogewicht: 878.00 g, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Para punto esférico de anclaje Ø	25 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 150 mm²
Máx. corriente de cortocircuito I_k0,5 s	42,0 kA
Máx. corriente de cortocircuito I_k1 s	29,6 kA

Para punto esférico de anclaje Ø	25 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 150 mm²
Máx. corriente de cortocircuito I_k0,5 s	42,0 kA
Máx. corriente de cortocircuito I_k1 s	29,6 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Margen de temperatura	–25 °C ... +55 °C
Material de la estructura de borna	aleación Cu/gal Sn
Material del husillo	aleación Cu/gal Sn
Material de la pieza de presión	aleación Cu/gal Sn

Artikel 772340 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 772340 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Cubierta de cabeza esférica girable (4 x 90°) y husillo con pasador

2 Produkte

Art.-Nr. 772331 KKH 20 D SQ

GTIN 4013364066304, Zolltarifnr. (EU): 85359000, Bruttogewicht: 566.00 g, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Para punto esférico de anclaje Ø	20 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 120 mm²
Máx. corriente de cortocircuito I_k0,5 s	33,5 kA
Máx. corriente de cortocircuito I_k1 s	23,7 kA

Para punto esférico de anclaje Ø	20 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 120 mm²
Máx. corriente de cortocircuito I_k0,5 s	33,5 kA
Máx. corriente de cortocircuito I_k1 s	23,7 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230), husillo roscado con pasador DIN 48087
Margen de temperatura	–25 °C ... +55 °C
Material de la estructura de borna	aleación Cu/gal Sn
Material del husillo	aleación Cu/gal Sn
Material de la pieza de presión	aleación Cu/gal Sn

Artikel 772331 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 772331 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 772341 KKH 25 D SQ

GTIN 4013364057425, Zolltarifnr. (EU): 85359000, Bruttogewicht: 902.00 g, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Para punto esférico de anclaje Ø	25 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 150 mm²
Máx. corriente de cortocircuito I_k0,5 s	42,0 kA
Máx. corriente de cortocircuito I_k1 s	29,6 kA

Para punto esférico de anclaje Ø	25 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 150 mm²
Máx. corriente de cortocircuito I_k0,5 s	42,0 kA
Máx. corriente de cortocircuito I_k1 s	29,6 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230), husillo roscado con pasador DIN 48087
Margen de temperatura	–25 °C ... +55 °C
Material de la estructura de borna	aleación Cu/gal Sn
Material del husillo	aleación Cu/gal Sn
Material de la pieza de presión	aleación Cu/gal Sn

Artikel 772341 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 772341 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Borna de espiga redonda y husillo con pasador

Para pernos de contacto redondos en instalaciones de conmutación.

4 Produkte

Art.-Nr. 715314 RBK 25 SQ SN7151

GTIN 4013364132474, Zolltarifnr. (EU): 85359000, Bruttogewicht: 1.61 kg, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Para pernos redondos de contacto Ø	25 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 150 mm²
Máx. corriente de cortocircuito I_k0,5 s	42,0 kA
Máx. corriente de cortocircuito I_k1 s	29,6 kA

Para pernos redondos de contacto Ø	25 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 150 mm²
Máx. corriente de cortocircuito I_k0,5 s	42,0 kA
Máx. corriente de cortocircuito I_k1 s	29,6 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230), husillo roscado con pasador DIN 48087
Margen de temperatura	–25 °C ... +55 °C
Material de la estructura de borna	aleación Cu/gal Sn
Material del husillo	aleación Cu/gal Sn
Material de la pieza de presión	aleación Cu/gal Sn

Artikel 715314 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 715314 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 715315 RBK 26 SQ SN7255

GTIN 4013364135338, Zolltarifnr. (EU): 85359000, Bruttogewicht: 1.60 kg, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Para pernos redondos de contacto Ø	26 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 150 mm²
Máx. corriente de cortocircuito I_k0,5 s	42,0 kA
Máx. corriente de cortocircuito I_k1 s	29,6 kA

Para pernos redondos de contacto Ø	26 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 150 mm²
Máx. corriente de cortocircuito I_k0,5 s	42,0 kA
Máx. corriente de cortocircuito I_k1 s	29,6 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230), husillo roscado con pasador DIN 48087
Margen de temperatura	–25 °C ... +55 °C
Material de la estructura de borna	aleación Cu/gal Sn
Material del husillo	aleación Cu/gal Sn
Material de la pieza de presión	aleación Cu/gal Sn

Artikel 715315 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 715315 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 715313 RBK 30 SQ SN7642

GTIN 4013364154971, Zolltarifnr. (EU): 85359000, Bruttogewicht: 1.55 kg, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Para pernos redondos de contacto Ø	30 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 150 mm²
Máx. corriente de cortocircuito I_k0,5 s	42,0 kA
Máx. corriente de cortocircuito I_k1 s	29,6 kA

Para pernos redondos de contacto Ø	30 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 150 mm²
Máx. corriente de cortocircuito I_k0,5 s	42,0 kA
Máx. corriente de cortocircuito I_k1 s	29,6 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230), husillo roscado con pasador DIN 48087
Margen de temperatura	–25 °C ... +55 °C
Material de la estructura de borna	aleación Cu/gal Sn
Material del husillo	aleación Cu/gal Sn
Material de la pieza de presión	aleación Cu/gal Sn

Artikel 715313 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 715313 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 715312 RBK 35 SQ

GTIN 4013364150386, Zolltarifnr. (EU): 85359000, Bruttogewicht: 1.50 kg, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Para pernos redondos de contacto Ø	35 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 150 mm²
Máx. corriente de cortocircuito I_k0,5 s	42,0 kA
Máx. corriente de cortocircuito I_k1 s	29,6 kA

Para pernos redondos de contacto Ø	35 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 150 mm²
Máx. corriente de cortocircuito I_k0,5 s	42,0 kA
Máx. corriente de cortocircuito I_k1 s	29,6 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230), husillo roscado con pasador DIN 48087
Margen de temperatura	–25 °C ... +55 °C
Material de la estructura de borna	aleación Cu/gal Sn
Material del husillo	aleación Cu/gal Sn
Material de la pieza de presión	aleación Cu/gal Sn

Artikel 715312 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 715312 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Borna universal, husillo hexagonal

2 Produkte

Art.-Nr. 773034 UK 25 SK

GTIN 4013364114562, Zolltarifnr. (EU): 85359000, Bruttogewicht: 634.40 g, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Technische Daten

Para punto esférico de anclaje Ø	20 / 25 mm
Para pernos de conexión en T - Anchura de garganta	15 mm
Rd / Fl Margen de apriete	20 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 120^*) mm²
Máx. corriente de cortocircuito I_k0,5 s	33,5 kA
Máx. corriente de cortocircuito I_k1 s	23,7 kA
^*) Por favor véase también la tabla mostrando los márgenes de apriete y secciones máximas de cables para bornes universales

Para punto esférico de anclaje Ø	20 / 25 mm
Para pernos de conexión en T - Anchura de garganta	15 mm
Rd / Fl Margen de apriete	20 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 120^*) mm²
Máx. corriente de cortocircuito I_k0,5 s	33,5 kA
Máx. corriente de cortocircuito I_k1 s	23,7 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Margen de temperatura	–25 °C ... +55 °C
Material de la estructura de borna	aleación Cu/gal Sn
Material del husillo	aleación Cu/gal Sn
Material de la pieza de presión	St/gal Zn
^*) Por favor véase también la tabla mostrando los márgenes de apriete y secciones máximas de cables para bornes universales

Artikel 773034 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 773034 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 773130 UK 30 SK

GTIN 4013364057722, Zolltarifnr. (EU): 85359000, Bruttogewicht: 801.00 g, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Para punto esférico de anclaje Ø	25 / 30 mm
Para pernos de conexión en T - Anchura de garganta	18 mm
Rd / Fl Margen de apriete	30 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 120^*) mm²
Máx. corriente de cortocircuito I_k0,5 s	33,5 kA
Máx. corriente de cortocircuito I_k1 s	23,7 kA
^*) Por favor véase también la tabla mostrando los márgenes de apriete y secciones máximas de cables para bornes universales

Para punto esférico de anclaje Ø	25 / 30 mm
Para pernos de conexión en T - Anchura de garganta	18 mm
Rd / Fl Margen de apriete	30 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 120^*) mm²
Máx. corriente de cortocircuito I_k0,5 s	33,5 kA
Máx. corriente de cortocircuito I_k1 s	23,7 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Margen de temperatura	–25 °C ... +55 °C
Material de la estructura de borna	aleación Cu/gal Sn
Material del husillo	aleación Cu/gal Sn
Material de la pieza de presión	St/gal Zn
^*) Por favor véase también la tabla mostrando los márgenes de apriete y secciones máximas de cables para bornes universales

Artikel 773130 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 773130 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Borna universal, husillo con pasador

2 Produkte

Art.-Nr. 773234 UK 25 SQ

GTIN 4013364114555, Zolltarifnr. (EU): 85359000, Bruttogewicht: 660.60 g, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Para punto esférico de anclaje Ø	20 / 25 mm
Para pernos de conexión en T - Anchura de garganta	15 mm
Rd / Fl Margen de apriete	20 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 120^*) mm²
Máx. corriente de cortocircuito I_k0,5 s	33,5 kA
Máx. corriente de cortocircuito I_k1 s	23,7 kA
^*)ver también la tabla con los márgenes de apriete y secciones máximas de cables para bornes universales

Para punto esférico de anclaje Ø	20 / 25 mm
Para pernos de conexión en T - Anchura de garganta	15 mm
Rd / Fl Margen mín. de apriete	10 / 5 mm
Rd / Fl Margen de apriete	20 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 120^*) mm²
Máx. corriente de cortocircuito I_k0,5 s	33,5 kA
Máx. corriente de cortocircuito I_k1 s	23,7 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230), husillo roscado con pasador DIN 48087
Margen de temperatura	–25 °C ... +55 °C
Material de la estructura de borna	aleación Cu/gal Sn
Material del husillo	aleación Cu/gal Sn
Material de la pieza de presión	St/gal Zn
^*)ver también la tabla con los márgenes de apriete y secciones máximas de cables para bornes universales

Artikel 773234 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 773234 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 773330 UK 30 SQ

GTIN 4013364057760, Zolltarifnr. (EU): 85359000, Bruttogewicht: 830.00 g, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Para punto esférico de anclaje Ø	25 / 30 mm
Para pernos de conexión en T - Anchura de garganta	18 mm
Rd / Fl Margen de apriete	30 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 120^*) mm²
Máx. corriente de cortocircuito I_k0,5 s	33,5 kA
Máx. corriente de cortocircuito I_k1 s	23,7 kA
^*)ver también la tabla con los márgenes de apriete y secciones máximas de cables para bornes universales

Para punto esférico de anclaje Ø	25 / 30 mm
Para pernos de conexión en T - Anchura de garganta	18 mm
Rd / Fl Margen mín. de apriete	10 / 5 mm
Rd / Fl Margen de apriete	30 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 120^*) mm²
Máx. corriente de cortocircuito I_k0,5 s	33,5 kA
Máx. corriente de cortocircuito I_k1 s	23,7 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230), husillo roscado con pasador DIN 48087
Margen de temperatura	–25 °C ... +55 °C
Material de la estructura de borna	aleación Cu/gal Sn
Material del husillo	aleación Cu/gal Sn
Material de la pieza de presión	St/gal Zn
^*)ver también la tabla con los márgenes de apriete y secciones máximas de cables para bornes universales

Artikel 773330 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 773330 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Pieza de conexión de fase. Husillo con pasador

Para atornillar con perno roscado M16 en instalaciones de conmutación.

1 Produkt

Art.-Nr. 771316 PAS EK SQ 16

GTIN 4013364150393, Zolltarifnr. (EU): 85359000, Bruttogewicht: 418.00 g, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Dimensiones	M16
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 150 mm²
Máx. corriente de cortocircuito I_k0,5 s	42,0 kA
Máx. corriente de cortocircuito I_k1 s	29,6 kA

Dimensiones	M16
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 150 mm²
Máx. corriente de cortocircuito I_k0,5 s	42,0 kA
Máx. corriente de cortocircuito I_k1 s	29,6 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230), husillo roscado con pasador DIN 48087
Margen de temperatura	–25 °C ... +55 °C
Material del husillo	aleación Cu/gal Sn

Artikel 771316 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 771316 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Elementos de conexión para el lado de fase para instalaciones de conmutación

Details

Cubierta de cabeza esférica rígida y husillo hexagonal

Art.-Nr. 772310 KKH 20 SK

Artikel 772310 wurde zum Merkzettel hinzugefügt.

Artikel 772310 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 772320 KKH 25 SK

Sie müssen angemeldet sein um 772320.stp herunterzuladen.

Sie müssen angemeldet sein um 772320.igs herunterzuladen.

Sie müssen angemeldet sein um 772320.jt herunterzuladen.

Sie müssen angemeldet sein um 772320.dwg herunterzuladen.

Artikel 772320 wurde zum Merkzettel hinzugefügt.

Artikel 772320 wurde zum Warenkorb hinzugefügt.

Cubierta de cabeza esférica rígida y husillo con pasador

Art.-Nr. 772311 KKH 20 SQ

Artikel 772311 wurde zum Merkzettel hinzugefügt.

Artikel 772311 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 772321 KKH 25 SQ

Artikel 772321 wurde zum Merkzettel hinzugefügt.

Artikel 772321 wurde zum Warenkorb hinzugefügt.

Cubierta de cabeza esférica girable (4 x 90°) y husillo hexagonal

Art.-Nr. 772330 KKH 20 D SK

Artikel 772330 wurde zum Merkzettel hinzugefügt.

Artikel 772330 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 772340 KKH 25 D SK

Artikel 772340 wurde zum Merkzettel hinzugefügt.

Artikel 772340 wurde zum Warenkorb hinzugefügt.

Cubierta de cabeza esférica girable (4 x 90°) y husillo con pasador

Art.-Nr. 772331 KKH 20 D SQ

Artikel 772331 wurde zum Merkzettel hinzugefügt.

Artikel 772331 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 772341 KKH 25 D SQ

Artikel 772341 wurde zum Merkzettel hinzugefügt.

Artikel 772341 wurde zum Warenkorb hinzugefügt.

Borna de espiga redonda y husillo con pasador

Art.-Nr. 715314 RBK 25 SQ SN7151

Sie müssen angemeldet sein um 715314m_D.dxf herunterzuladen.

Artikel 715314 wurde zum Merkzettel hinzugefügt.

Artikel 715314 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 715315 RBK 26 SQ SN7255

Sie müssen angemeldet sein um 715315m_D.dxf herunterzuladen.

Artikel 715315 wurde zum Merkzettel hinzugefügt.

Artikel 715315 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 715313 RBK 30 SQ SN7642

Sie müssen angemeldet sein um 715313m_D.dxf herunterzuladen.

Artikel 715313 wurde zum Merkzettel hinzugefügt.

Artikel 715313 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 715312 RBK 35 SQ

Sie müssen angemeldet sein um 715312m_D.dxf herunterzuladen.

Artikel 715312 wurde zum Merkzettel hinzugefügt.

Artikel 715312 wurde zum Warenkorb hinzugefügt.

Borna universal, husillo hexagonal

Art.-Nr. 773034 UK 25 SK

Sie müssen angemeldet sein um 773034.stp herunterzuladen.

Sie müssen angemeldet sein um 773034.igs herunterzuladen.

Sie müssen angemeldet sein um 773034.jt herunterzuladen.

Sie müssen angemeldet sein um 773034.dwg herunterzuladen.

Sie müssen angemeldet sein um 773034m_D.dxf herunterzuladen.

Artikel 773034 wurde zum Merkzettel hinzugefügt.

Artikel 773034 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 773130 UK 30 SK

Artikel 773130 wurde zum Merkzettel hinzugefügt.

Artikel 773130 wurde zum Warenkorb hinzugefügt.

Borna universal, husillo con pasador

Art.-Nr. 773234 UK 25 SQ

Artikel 773234 wurde zum Merkzettel hinzugefügt.

Artikel 773234 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 773330 UK 30 SQ

Artikel 773330 wurde zum Merkzettel hinzugefügt.

Artikel 773330 wurde zum Warenkorb hinzugefügt.

Pieza de conexión de fase. Husillo con pasador

Art.-Nr. 771316 PAS EK SQ 16

Sie müssen angemeldet sein um 771316.stp herunterzuladen.

Sie müssen angemeldet sein um 771316.igs herunterzuladen.

Sie müssen angemeldet sein um 771316.jt herunterzuladen.

Sie müssen angemeldet sein um 771316.dwg herunterzuladen.

Artikel 771316 wurde zum Merkzettel hinzugefügt.

Artikel 771316 wurde zum Warenkorb hinzugefügt.
