Abrazadera de toma de tierra protección contra rayos

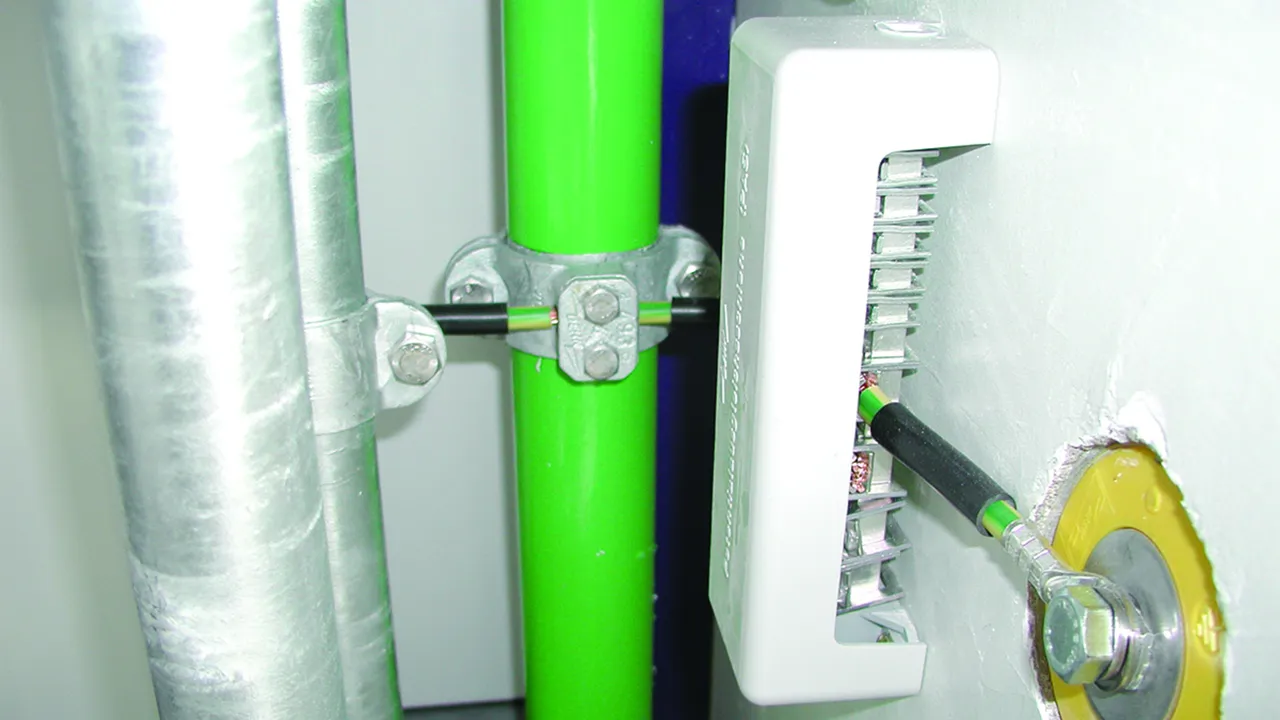

Abrazaderas de toma de tierra para incluir tuberías en la compensación de potencial de protección y función según DIN VDE 0100-410/540 y la compensación de potencial de protección contra el rayo según EN 62305-3 (VDE 0185-305-3).

El margen de apriete (indicación en mm) se refiere al diámetro exterior y el margen de apriete (indicación en pulgadas) se refiere al diámetro interior (diámetro nominal) de las tuberías.

Versión con tornillos M10

Conexión para Rd 4-10 mm o sección de conexión max. 70 mm2.

6 Produkte

Art.-Nr. 407012 ERS 21 AS4.10 TG STTZN

GTIN 4013364026100, Zolltarifnr. (EU): 85359000, Bruttogewicht: 442.00 g, VPE: 10.00 unidad(es)

Abbildungen

Weitere Information

  • CAD-Daten
    • 407012.stp

      Sie müssen angemeldet sein um 407012.stp herunterzuladen.

      Login
    • 407012.igs

      Sie müssen angemeldet sein um 407012.igs herunterzuladen.

      Login
    • 407012.jt

      Sie müssen angemeldet sein um 407012.jt herunterzuladen.

      Login
    • 407012.dwg

      Sie müssen angemeldet sein um 407012.dwg herunterzuladen.

      Login
    • 407012m_D.dxf

      Sie müssen angemeldet sein um 407012m_D.dxf herunterzuladen.

      Login

Margen de apriete del tubo Ø: 21 mm (1/2'')
Material: fundición maleable / St/tZn
Dimensiones: 80 x 11 mm
Norma: EN 62561-1

Producto DEHN
Tipo: ERS 21 AS4.10 TG STTZN
art. no.: 407012
o equivalente

Zertifikate



Technische Daten

Margen de apriete del tubo Ø 21 mm (1/2'')
Material fundición maleable / St/tZn
Dimensiones (l1 x r1) 80 x 11 mm
Norma EN 62561-1
*) En cuanto a la asignación correcta por favor véase el certificado de prueba.

Artikel 407012 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 407012 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 407034 ERS 27 AS4.10 TG STTZN

GTIN 4013364026117, Zolltarifnr. (EU): 85359000, Bruttogewicht: 453.00 g, VPE: 10.00 unidad(es)

Abbildungen

Weitere Information

  • CAD-Daten
    • 407034.stp

      Sie müssen angemeldet sein um 407034.stp herunterzuladen.

      Login
    • 407034.igs

      Sie müssen angemeldet sein um 407034.igs herunterzuladen.

      Login
    • 407034.jt

      Sie müssen angemeldet sein um 407034.jt herunterzuladen.

      Login
    • 407034.dwg

      Sie müssen angemeldet sein um 407034.dwg herunterzuladen.

      Login

Margen de apriete del tubo Ø: 27 mm (3/4'')
Material: fundición maleable / St/tZn
Dimensiones: 83 x 14 mm
Norma: EN 62561-1

Producto DEHN
Tipo: ERS 27 AS4.10 TG STTZN
art. no.: 407034
o equivalente

Zertifikate



Technische Daten

Margen de apriete del tubo Ø 27 mm (3/4'')
Material fundición maleable / St/tZn
Dimensiones (l1 x r1) 83 x 14 mm
Norma EN 62561-1
*) En cuanto a la asignación correcta por favor véase el certificado de prueba.

Artikel 407034 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 407034 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 407100 ERS 34 AS4.10 TG STTZN

GTIN 4013364026124, Zolltarifnr. (EU): 85359000, Bruttogewicht: 467.00 g, VPE: 10.00 unidad(es)

Abbildungen

Weitere Information

  • CAD-Daten
    • 407100.stp

      Sie müssen angemeldet sein um 407100.stp herunterzuladen.

      Login
    • 407100.igs

      Sie müssen angemeldet sein um 407100.igs herunterzuladen.

      Login
    • 407100.jt

      Sie müssen angemeldet sein um 407100.jt herunterzuladen.

      Login
    • 407100.dwg

      Sie müssen angemeldet sein um 407100.dwg herunterzuladen.

      Login

Margen de apriete del tubo Ø: 34 mm (1'')
Material: fundición maleable / St/tZn
Dimensiones: 85 x 17,5 mm
Norma: EN 62561-1

Producto DEHN
Tipo: ERS 34 AS4.10 TG STTZN
art. no.: 407100
o equivalente

Zertifikate



Technische Daten

Margen de apriete del tubo Ø 34 mm (1'')
Material fundición maleable / St/tZn
Dimensiones (l1 x r1) 85 x 17,5 mm
Norma EN 62561-1
*) En cuanto a la asignación correcta por favor véase el certificado de prueba.

Artikel 407100 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 407100 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 407114 ERS 42 AS4.10 TG STTZN

GTIN 4013364026131, Zolltarifnr. (EU): 85359000, Bruttogewicht: 490.00 g, VPE: 10.00 unidad(es)

Abbildungen

Weitere Information

  • CAD-Daten
    • 407114.stp

      Sie müssen angemeldet sein um 407114.stp herunterzuladen.

      Login
    • 407114.igs

      Sie müssen angemeldet sein um 407114.igs herunterzuladen.

      Login
    • 407114.jt

      Sie müssen angemeldet sein um 407114.jt herunterzuladen.

      Login
    • 407114.dwg

      Sie müssen angemeldet sein um 407114.dwg herunterzuladen.

      Login

Margen de apriete del tubo Ø: 42 mm (1 1/4'')
Material: fundición maleable / St/tZn
Dimensiones: 100 x 24,5 mm
Norma: EN 62561-1

Producto DEHN
Tipo: ERS 42 AS4.10 TG STTZN
art. no.: 407114
o equivalente

Zertifikate



Technische Daten

Margen de apriete del tubo Ø 42 mm (1 1/4'')
Material fundición maleable / St/tZn
Dimensiones (l1 x r1) 100 x 24,5 mm
Norma EN 62561-1
*) En cuanto a la asignación correcta por favor véase el certificado de prueba.

Artikel 407114 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 407114 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 407112 ERS 48 AS4.10 TG STTZN

GTIN 4013364026148, Zolltarifnr. (EU): 85359000, Bruttogewicht: 512.00 g, VPE: 10.00 unidad(es)

Abbildungen

Weitere Information

  • CAD-Daten
    • 407112.stp

      Sie müssen angemeldet sein um 407112.stp herunterzuladen.

      Login
    • 407112.igs

      Sie müssen angemeldet sein um 407112.igs herunterzuladen.

      Login
    • 407112.jt

      Sie müssen angemeldet sein um 407112.jt herunterzuladen.

      Login
    • 407112.dwg

      Sie müssen angemeldet sein um 407112.dwg herunterzuladen.

      Login

Margen de apriete del tubo Ø: 48 mm (1 1/2'')
Material: fundición maleable / St/tZn
Dimensiones: 95 x 22 mm
Norma: EN 62561-1

Producto DEHN
Tipo: ERS 48 AS4.10 TG STTZN
art. no.: 407112
o equivalente

Zertifikate



Technische Daten

Margen de apriete del tubo Ø 48 mm (1 1/2'')
Material fundición maleable / St/tZn
Dimensiones (l1 x r1) 95 x 22 mm
Norma EN 62561-1
*) En cuanto a la asignación correcta por favor véase el certificado de prueba.

Artikel 407112 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 407112 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 407200 ERS 60 AS4.10 TG STTZN

GTIN 4013364026162, Zolltarifnr. (EU): 85359000, Bruttogewicht: 568.20 g, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information

  • CAD-Daten
    • 407200.stp

      Sie müssen angemeldet sein um 407200.stp herunterzuladen.

      Login
    • 407200.igs

      Sie müssen angemeldet sein um 407200.igs herunterzuladen.

      Login
    • 407200.jt

      Sie müssen angemeldet sein um 407200.jt herunterzuladen.

      Login
    • 407200.dwg

      Sie müssen angemeldet sein um 407200.dwg herunterzuladen.

      Login

Margen de apriete del tubo Ø: 60 mm (2'')
Material: fundición maleable / St/tZn
Dimensiones: 113 x 30,5 mm
Norma: EN 62561-1

Producto DEHN
Tipo: ERS 60 AS4.10 TG STTZN
art. no.: 407200
o equivalente

Zertifikate



Technische Daten

Margen de apriete del tubo Ø 60 mm (2'')
Material fundición maleable / St/tZn
Dimensiones (l1 x r1) 113 x 30,5 mm
Norma EN 62561-1
*) En cuanto a la asignación correcta por favor véase el certificado de prueba.

Artikel 407200 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 407200 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Diseño de St/tZn con tornillo hexagonal

St/tZn con espesor de material de 3 mm.
Conexión para pletina con tornillos y tuercas, para conductores redondos de 7-10 mm, por ejemplo, conector KS con ref. 301 000 o caballete de sujeción con ref. 390 150.

10 Produkte

Art.-Nr. 410038 ERS 17 AB11 STTZN

GTIN 4013364026223, Zolltarifnr. (EU): 85359000, Bruttogewicht: 215.00 g, VPE: 25.00 unidad(es)

Abbildungen

Weitere Information

Abrazadera de toma de tierra de St/tZn con tornillo M10 para tubo de D 17 mm
Abrazaderas de toma de tierra BS para la integración de tuberías en la
equipotencialidad contra el rayo.
Según DIN EN 62305-3 (VDE 0185-305-3)
Margen de apriete del tubo Ø: 17 mm (3/8'')
Material: St/tZn
Dimensiones: 110 x 8,5 mm
Norma: EN 62561-1

Producto DEHN
Tipo: ERS 17 AB11 STTZN
art. no.: 410038
o equivalente

Zertifikate



Technische Daten

Margen de apriete del tubo Ø 17 mm (3/8'')
Material St/tZn
Dimensiones (l1 x r1) 110 x 8,5 mm
Norma EN 62561-1
*) En cuanto a la asignación correcta por favor véase el certificado de prueba.

Artikel 410038 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 410038 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 410012 ERS 21 AB11 STTZN

GTIN 4013364026186, Zolltarifnr. (EU): 85359000, Bruttogewicht: 238.20 g, VPE: 25.00 unidad(es)

Abbildungen

Weitere Information

Abrazadera de toma de tierra de St/tZn con tornillo M10 para tubo de D 21 mm
Abrazaderas de toma de tierra BS para la integración de tuberías en la
equipotencialidad contra el rayo.
Según DIN EN 62305-3 (VDE 0185-305-3)
Margen de apriete del tubo Ø: 21 mm (1/2'')
Material: St/tZn
Dimensiones: 115 x 10,5 mm
Norma: EN 62561-1

Producto DEHN
Tipo: ERS 21 AB11 STTZN
art. no.: 410012
o equivalente

Zertifikate



Technische Daten

Margen de apriete del tubo Ø 21 mm (1/2'')
Material St/tZn
Dimensiones (l1 x r1) 115 x 10,5 mm
Norma EN 62561-1
*) En cuanto a la asignación correcta por favor véase el certificado de prueba.

Artikel 410012 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 410012 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 410034 ERS 27 AB11 STTZN

GTIN 4013364026247, Zolltarifnr. (EU): 85359000, Bruttogewicht: 235.00 g, VPE: 25.00 unidad(es)

Abbildungen

Weitere Information

Abrazadera de toma de tierra de St/tZn con tornillo M10 para tubo de D 27 mm
Abrazaderas de toma de tierra BS para la integración de tuberías en la
equipotencialidad contra el rayo.
Según DIN EN 62305-3 (VDE 0185-305-3)
Margen de apriete del tubo Ø: 27 mm (3/4'')
Material: St/tZn
Dimensiones: 115 x 13,5 mm
Norma: EN 62561-1

Producto DEHN
Tipo: ERS 27 AB11 STTZN
art. no.: 410034
o equivalente

Zertifikate



Technische Daten

Margen de apriete del tubo Ø 27 mm (3/4'')
Material St/tZn
Dimensiones (l1 x r1) 115 x 13,5 mm
Norma EN 62561-1
*) En cuanto a la asignación correcta por favor véase el certificado de prueba.

Artikel 410034 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 410034 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 410100 ERS 34 AB11 STTZN

GTIN 4013364026254, Zolltarifnr. (EU): 85359000, Bruttogewicht: 250.60 g, VPE: 25.00 unidad(es)

Abbildungen

Weitere Information

Abrazadera de toma de tierra de St/tZn con tornillo M10 para tubo de D 34 mm
Abrazaderas de toma de tierra BS para la integración de tuberías en la
equipotencialidad contra el rayo.
Según DIN EN 62305-3 (VDE 0185-305-3)
Margen de apriete del tubo Ø: 34 mm (1'')
Material: St/tZn
Dimensiones: 124 x 17 mm
Norma: EN 62561-1

Producto DEHN
Tipo: ERS 34 AB11 STTZN
art. no.: 410100
o equivalente

Zertifikate



Technische Daten

Margen de apriete del tubo Ø 34 mm (1'')
Material St/tZn
Dimensiones (l1 x r1) 124 x 17 mm
Norma EN 62561-1
*) En cuanto a la asignación correcta por favor véase el certificado de prueba.

Artikel 410100 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 410100 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 410114 ERS 42 AB11 STTZN

GTIN 4013364026261, Zolltarifnr. (EU): 85359000, Bruttogewicht: 280.80 g, VPE: 25.00 unidad(es)

Abbildungen

Weitere Information

Abrazadera de toma de tierra de St/tZn con tornillo M10 para tubo de D 42 mm
Abrazaderas de toma de tierra BS para la integración de tuberías en la
equipotencialidad contra el rayo.
Según DIN EN 62305-3 (VDE 0185-305-3)
Margen de apriete del tubo Ø: 42 mm (1 1/4'')
Material: St/tZn
Dimensiones: 132,5 x 21 mm
Norma: EN 62561-1

Producto DEHN
Tipo: ERS 42 AB11 STTZN
art. no.: 410114
o equivalente

Zertifikate



Technische Daten

Margen de apriete del tubo Ø 42 mm (1 1/4'')
Material St/tZn
Dimensiones (l1 x r1) 132,5 x 21 mm
Norma EN 62561-1
*) En cuanto a la asignación correcta por favor véase el certificado de prueba.

Artikel 410114 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 410114 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 410112 ERS 48 AB11 STTZN

GTIN 4013364026278, Zolltarifnr. (EU): 85359000, Bruttogewicht: 302.04 g, VPE: 25.00 unidad(es)

Abbildungen

Weitere Information

Abrazadera de toma de tierra de St/tZn con tornillo M10 para tubo de D 48 mm
Abrazaderas de toma de tierra BS para la integración de tuberías en la
equipotencialidad contra el rayo.
Según DIN EN 62305-3 (VDE 0185-305-3)
Margen de apriete del tubo Ø: 48 mm (1 1/2'')
Material: St/tZn
Dimensiones: 140,5 x 24 mm
Norma: EN 62561-1

Producto DEHN
Tipo: ERS 48 AB11 STTZN
art. no.: 410112
o equivalente

Zertifikate



Technische Daten

Margen de apriete del tubo Ø 48 mm (1 1/2'')
Material St/tZn
Dimensiones (l1 x r1) 140,5 x 24 mm
Norma EN 62561-1
*) En cuanto a la asignación correcta por favor véase el certificado de prueba.

Artikel 410112 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 410112 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 410134 ERS 55 AB11 STTZN

GTIN 4013364026285, Zolltarifnr. (EU): 85359000, Bruttogewicht: 318.04 g, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information

Abrazadera de toma de tierra de St/tZn con tornillo M10 para tubo de D 55 mm
Abrazaderas de toma de tierra BS para la integración de tuberías en la
equipotencialidad contra el rayo.
Según DIN EN 62305-3 (VDE 0185-305-3)
Margen de apriete del tubo Ø: 55 mm (1 3/4'')
Material: St/tZn
Dimensiones: 145 x 27,5 mm
Norma: EN 62561-1

Producto DEHN
Tipo: ERS 55 AB11 STTZN
art. no.: 410134
o equivalente

Zertifikate



Technische Daten

Margen de apriete del tubo Ø 55 mm (1 3/4'')
Material St/tZn
Dimensiones (l1 x r1) 145 x 27,5 mm
Norma EN 62561-1
*) En cuanto a la asignación correcta por favor véase el certificado de prueba.

Artikel 410134 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 410134 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 410200 ERS 60 AB11 STTZN

GTIN 4013364026292, Zolltarifnr. (EU): 85359000, Bruttogewicht: 330.04 g, VPE: 25.00 unidad(es)

Abbildungen

Weitere Information

Abrazadera de toma de tierra de St/tZn con tornillo M10 para tubo de D 60 mm
Abrazaderas de toma de tierra BS para la integración de tuberías en la
equipotencialidad contra el rayo.
Según DIN EN 62305-3 (VDE 0185-305-3)
Margen de apriete del tubo Ø: 60 mm (2'')
Material: St/tZn
Dimensiones: 151 x 30 mm
Norma: EN 62561-1

Producto DEHN
Tipo: ERS 60 AB11 STTZN
art. no.: 410200
o equivalente

Zertifikate



Technische Daten

Margen de apriete del tubo Ø 60 mm (2'')
Material St/tZn
Dimensiones (l1 x r1) 151 x 30 mm
Norma EN 62561-1
*) En cuanto a la asignación correcta por favor véase el certificado de prueba.

Artikel 410200 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 410200 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 410212 ERS 76 AB11 STTZN

GTIN 4013364026308, Zolltarifnr. (EU): 85359000, Bruttogewicht: 409.65 g, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information


Margen de apriete del tubo Ø: 76 mm (2 1/2'')
Material: St/tZn
Dimensiones: 169 x 38 mm
Norma: EN 62561-1

Producto DEHN
Tipo: ERS 76 AB11 STTZN
art. no.: 410212
o equivalente

Zertifikate



Technische Daten

Margen de apriete del tubo Ø 76 mm (2 1/2'')
Material St/tZn
Dimensiones (l1 x r1) 169 x 38 mm
Norma EN 62561-1
*) En cuanto a la asignación correcta por favor véase el certificado de prueba.

Artikel 410212 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 410212 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 410300 ERS 89 AB11 STTZN

GTIN 4013364026315, Zolltarifnr. (EU): 85359000, Bruttogewicht: 426.47 g, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information


Margen de apriete del tubo Ø: 89 mm (3'')
Material: St/tZn
Dimensiones: 182,5 x 44,5 mm
Norma: EN 62561-1

Producto DEHN
Tipo: ERS 89 AB11 STTZN
art. no.: 410300
o equivalente

Zertifikate



Technische Daten

Margen de apriete del tubo Ø 89 mm (3'')
Material St/tZn
Dimensiones (l1 x r1) 182,5 x 44,5 mm
Norma EN 62561-1
*) En cuanto a la asignación correcta por favor véase el certificado de prueba.

Artikel 410300 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 410300 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Diseño en INOX con tornillo hexagonal

INOX con espesor de material de 2,5 mm.
Conexión para pletina con tornillos y tuercas, para conductores redondos de 7-10 mm, por ejemplo, conector KS con ref. 301 000 o caballete de sujeción con ref. 390 150.

10 Produkte

Art.-Nr. 410309 ERS 17 AB11 V2A

GTIN 4013364081451, Zolltarifnr. (EU): 85359000, Bruttogewicht: 184.00 g, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information

Abrazadera de toma de tierra de INOX con tornillo M10 para tubo de D 17 mm
Abrazaderas de toma de tierra BS para la integración de tuberías en la
equipotencialidad contra el rayo.
Según DIN EN 62305-3 (VDE 0185-305-3)
Margen de apriete del tubo Ø: 17 mm (3/8'')
Material: INOX
Dimensiones: 110,5 x 8,5 mm
Norma: EN 62561-1

Producto DEHN
Tipo: ERS 17 AB11 V2A
art. no.: 410309
o equivalente

Zertifikate



Technische Daten

Margen de apriete del tubo Ø 17 mm (3/8'')
Material INOX
Dimensiones (l1 x r1) 110,5 x 8,5 mm
Norma EN 62561-1
*) En cuanto a la asignación correcta por favor véase el certificado de prueba.

Artikel 410309 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 410309 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 410319 ERS 21 AB11 V2A

GTIN 4013364081505, Zolltarifnr. (EU): 85359000, Bruttogewicht: 192.00 g, VPE: 25.00 unidad(es)

Abbildungen

Weitere Information

Abrazadera de toma de tierra de INOX con tornillo M10 para tubo de D 21 mm
Abrazaderas de toma de tierra BS para la integración de tuberías en la
equipotencialidad contra el rayo.
Según DIN EN 62305-3 (VDE 0185-305-3)
Margen de apriete del tubo Ø: 21 mm (1/2'')
Material: INOX
Dimensiones: 114,5 x 10,5 mm
Norma: EN 62561-1

Producto DEHN
Tipo: ERS 21 AB11 V2A
art. no.: 410319
o equivalente

Zertifikate



Technische Daten

Margen de apriete del tubo Ø 21 mm (1/2'')
Material INOX
Dimensiones (l1 x r1) 114,5 x 10,5 mm
Norma EN 62561-1
*) En cuanto a la asignación correcta por favor véase el certificado de prueba.

Artikel 410319 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 410319 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 410329 ERS 27 AB11 V2A

GTIN 4013364081512, Zolltarifnr. (EU): 85359000, Bruttogewicht: 196.00 g, VPE: 25.00 unidad(es)

Abbildungen

Weitere Information

Abrazadera de toma de tierra de INOX con tornillo M10 para tubo de D 27 mm
Abrazaderas de toma de tierra BS para la integración de tuberías en la
equipotencialidad contra el rayo.
Según DIN EN 62305-3 (VDE 0185-305-3)
Margen de apriete del tubo Ø: 27 mm (3/4'')
Material: INOX
Dimensiones: 115,5 x 13,5 mm
Norma: EN 62561-1

Producto DEHN
Tipo: ERS 27 AB11 V2A
art. no.: 410329
o equivalente

Zertifikate



Technische Daten

Margen de apriete del tubo Ø 27 mm (3/4'')
Material INOX
Dimensiones (l1 x r1) 115,5 x 13,5 mm
Norma EN 62561-1
*) En cuanto a la asignación correcta por favor véase el certificado de prueba.

Artikel 410329 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 410329 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 410339 ERS 34 AB11 V2A

GTIN 4013364081550, Zolltarifnr. (EU): 85359000, Bruttogewicht: 210.60 g, VPE: 25.00 unidad(es)

Abbildungen

Weitere Information

Abrazadera de toma de tierra de INOX con tornillo M10 para tubo de D 34 mm
Abrazaderas de toma de tierra BS para la integración de tuberías en la
equipotencialidad contra el rayo.
Según DIN EN 62305-3 (VDE 0185-305-3)
Margen de apriete del tubo Ø: 34 mm (1'')
Material: INOX
Dimensiones: 124 x 17 mm
Norma: EN 62561-1

Producto DEHN
Tipo: ERS 34 AB11 V2A
art. no.: 410339
o equivalente

Zertifikate



Technische Daten

Margen de apriete del tubo Ø 34 mm (1'')
Material INOX
Dimensiones (l1 x r1) 124 x 17 mm
Norma EN 62561-1
*) En cuanto a la asignación correcta por favor véase el certificado de prueba.

Artikel 410339 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 410339 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 410349 ERS 42 AB11 V2A

GTIN 4013364081604, Zolltarifnr. (EU): 85359000, Bruttogewicht: 236.60 g, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information

Abrazadera de toma de tierra de INOX con tornillo M10 para tubo de D 42 mm
Abrazaderas de toma de tierra BS para la integración de tuberías en la
equipotencialidad contra el rayo.
Según DIN EN 62305-3 (VDE 0185-305-3)
Margen de apriete del tubo Ø: 42 mm (1 1/4'')
Material: INOX
Dimensiones: 132,5 x 21 mm
Norma: EN 62561-1

Producto DEHN
Tipo: ERS 42 AB11 V2A
art. no.: 410349
o equivalente

Zertifikate



Technische Daten

Margen de apriete del tubo Ø 42 mm (1 1/4'')
Material INOX
Dimensiones (l1 x r1) 132,5 x 21 mm
Norma EN 62561-1
*) En cuanto a la asignación correcta por favor véase el certificado de prueba.

Artikel 410349 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 410349 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 410359 ERS 48 AB11 V2A

GTIN 4013364081468, Zolltarifnr. (EU): 85359000, Bruttogewicht: 254.04 g, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information

Abrazadera de toma de tierra de INOX con tornillo M10 para tubo de D 48 mm
Abrazaderas de toma de tierra BS para la integración de tuberías en la
equipotencialidad contra el rayo.
Según DIN EN 62305-3 (VDE 0185-305-3)
Margen de apriete del tubo Ø: 48 mm (1 1/2'')
Material: INOX
Dimensiones: 140,5 x 24 mm
Norma: EN 62561-1

Producto DEHN
Tipo: ERS 48 AB11 V2A
art. no.: 410359
o equivalente

Zertifikate



Technische Daten

Margen de apriete del tubo Ø 48 mm (1 1/2'')
Material INOX
Dimensiones (l1 x r1) 140,5 x 24 mm
Norma EN 62561-1
*) En cuanto a la asignación correcta por favor véase el certificado de prueba.

Artikel 410359 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 410359 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 410369 ERS 55 AB11 V2A

GTIN 4013364081529, Zolltarifnr. (EU): 85359000, Bruttogewicht: 266.04 g, VPE: 25.00 unidad(es)

Abbildungen

Weitere Information

Abrazadera de toma de tierra de INOX con tornillo M10 para tubo de D 55 mm
Abrazaderas de toma de tierra BS para la integración de tuberías en la
equipotencialidad contra el rayo.
Según DIN EN 62305-3 (VDE 0185-305-3)
Margen de apriete del tubo Ø: 55 mm (1 3/4'')
Material: INOX
Dimensiones: 145 x 27,5 mm
Norma: EN 62561-1

Producto DEHN
Tipo: ERS 55 AB11 V2A
art. no.: 410369
o equivalente

Zertifikate



Technische Daten

Margen de apriete del tubo Ø 55 mm (1 3/4'')
Material INOX
Dimensiones (l1 x r1) 145 x 27,5 mm
Norma EN 62561-1
*) En cuanto a la asignación correcta por favor véase el certificado de prueba.

Artikel 410369 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 410369 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 410379 ERS 60 AB11 V2A

GTIN 4013364081475, Zolltarifnr. (EU): 85359000, Bruttogewicht: 278.04 g, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information

Abrazadera de toma de tierra de INOX con tornillo M10 para tubo de D 60 mm
Abrazaderas de toma de tierra BS para la integración de tuberías en la
equipotencialidad contra el rayo.
Según DIN EN 62305-3 (VDE 0185-305-3)
Margen de apriete del tubo Ø: 60 mm (2'')
Material: INOX
Dimensiones: 151 x 30 mm
Norma: EN 62561-1

Producto DEHN
Tipo: ERS 60 AB11 V2A
art. no.: 410379
o equivalente

Zertifikate



Technische Daten

Margen de apriete del tubo Ø 60 mm (2'')
Material INOX
Dimensiones (l1 x r1) 151 x 30 mm
Norma EN 62561-1
*) En cuanto a la asignación correcta por favor véase el certificado de prueba.

Artikel 410379 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 410379 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 410389 ERS 76 AB11 V2A

GTIN 4013364081482, Zolltarifnr. (EU): 85359000, Bruttogewicht: 322.55 g, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information

Abrazadera de toma de tierra de INOX con tornillo M10 para tubo de D 76 mm
Abrazaderas de toma de tierra BS para la integración de tuberías en la
equipotencialidad contra el rayo.
Según DIN EN 62305-3 (VDE 0185-305-3)
Margen de apriete del tubo Ø: 76 mm (2 1/2'')
Material: INOX
Dimensiones: 169 x 38 mm
Norma: EN 62561-1

Producto DEHN
Tipo: ERS 76 AB11 V2A
art. no.: 410389
o equivalente

Zertifikate



Technische Daten

Margen de apriete del tubo Ø 76 mm (2 1/2'')
Material INOX
Dimensiones (l1 x r1) 169 x 38 mm
Norma EN 62561-1
*) En cuanto a la asignación correcta por favor véase el certificado de prueba.

Artikel 410389 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 410389 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 410399 ERS 89 AB11 V2A

GTIN 4013364081499, Zolltarifnr. (EU): 85359000, Bruttogewicht: 370.07 g, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information

Abrazadera de toma de tierra de INOX con tornillo M10 para tubo de D 89 mm
Abrazaderas de toma de tierra BS para la integración de tuberías en la
equipotencialidad contra el rayo.
Según DIN EN 62305-3 (VDE 0185-305-3)
Margen de apriete del tubo Ø: 89 mm (3'')
Material: INOX
Dimensiones: 182,5 x 44,5 mm
Norma: EN 62561-1

Producto DEHN
Tipo: ERS 89 AB11 V2A
art. no.: 410399
o equivalente

Zertifikate



Technische Daten

Margen de apriete del tubo Ø 89 mm (3'')
Material INOX
Dimensiones (l1 x r1) 182,5 x 44,5 mm
Norma EN 62561-1
*) En cuanto a la asignación correcta por favor véase el certificado de prueba.

Artikel 410399 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 410399 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb
nach oben
