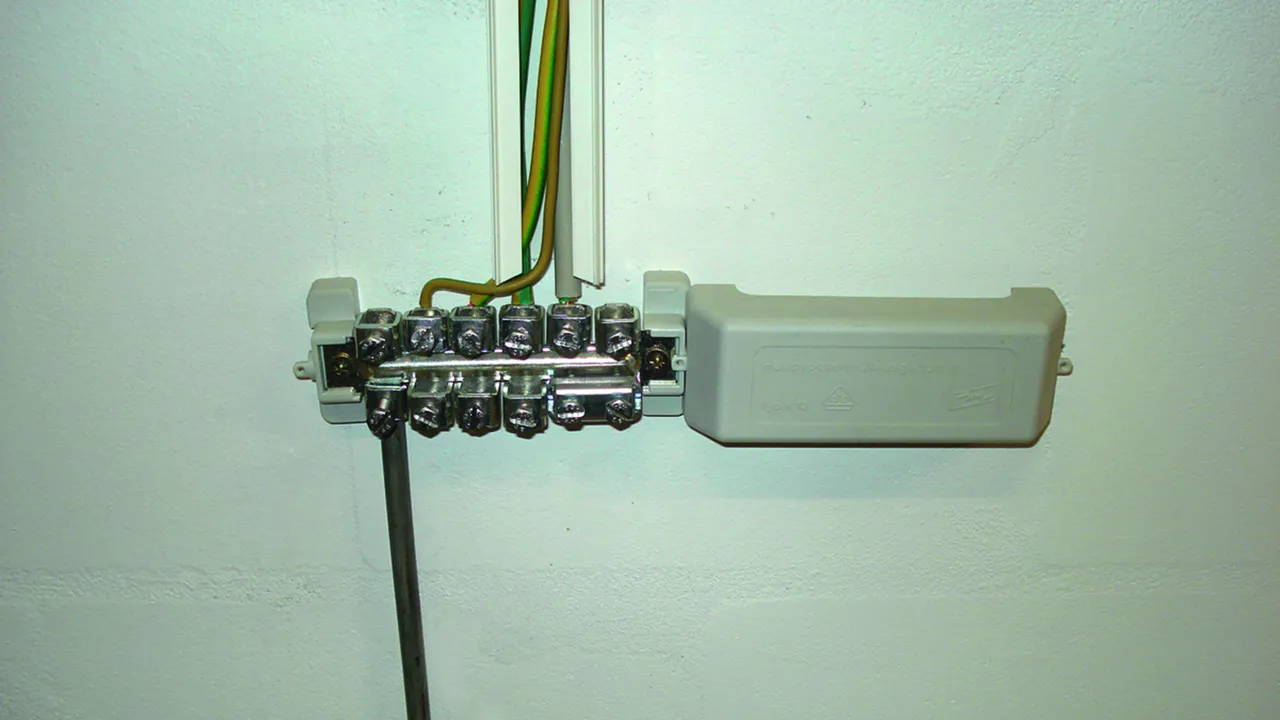

Barra de compensación de potencial K12 con borna de anclaje

Barra de compensación de potencial para compensación de potencial de protección y función según DIN VDE 0100-410/540 y compensación de potencial de protección contra el rayo según EN 62305-3 (VDE 0185-305-3).

Versión:
– probada según DIN VDE 0618-1
– símbolo VDE
– símbolo CE
– fijación y cubiertas en material plástico, gris o negro (libre de halógenos)
– cubierta precintable / es posible poner una inscripción
– bornas de anclaje St/gal Zn
– lengüetas de contacto M12

Conexión:
para Rd cada uno con una lengüeta de contacto
para pletina cada uno con dos lengüetas de contacto

Versión estándar

Conexiones para:
10 conductores 2,5-95 mm2 (rígido / flexible) o Rd Ø10 mm.
1 pletina hasta 30 x 4 mm.

1 Produkt

Art.-Nr. 563200 PAS 11AK

GTIN 4013364056558, Zolltarifnr. (EU): 85359000, Bruttogewicht: 410.00 g, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information

  • CAD-Daten
    • 563200.stp

      Sie müssen angemeldet sein um 563200.stp herunterzuladen.

      Login
    • 563200.igs

      Sie müssen angemeldet sein um 563200.igs herunterzuladen.

      Login
    • 563200.jt

      Sie müssen angemeldet sein um 563200.jt herunterzuladen.

      Login
    • 563200.dwg

      Sie müssen angemeldet sein um 563200.dwg herunterzuladen.

      Login
    • 563200m_D.dxf

      Sie müssen angemeldet sein um 563200m_D.dxf herunterzuladen.

      Login
Barra de compensación de potencial K12 con bornas de anclaje
Barra de compensación de potencial K12, con bornas de anclaje
para la compensación de potencial principal según
DIN VDE 0100 parte 410/540 y la
equipotencialidad contra el rayo
según DIN EN 62305-3 (VDE 0185-305-3)
Conexión (rígido/flexible): 10 x 2,5-95 mm2
Conexión Rd: o 10 x -10 mm
Conexión pletina: 1 x -30 x 4 mm
Material de la barra de contacto: Cu/gal Sn
Sección transversal: 30 mm2
Fijación: [2x] 6 x 8 mm
Norma: EN 62561-1

Producto DEHN
Tipo: PAS 11AK
art. no.: 563200
o equivalente

Zertifikate



Technische Daten

Material de la barra de contacto Cu /gal Sn
Sección transversal 30 mm2
Fijación [2x] 6 x 8 mm
Norma EN 62561-1
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Artikel 563200 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 563200 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Versión estabilizada contra rayos ultravioleta

Conexiones para:
10 conductores 2,5-95 mm2 (rígido / flexible) o Rd Ø10 mm.
1 pletina hasta 30 x 4 mm.

1 Produkt

Art.-Nr. 563201 PAS 11AK UV

GTIN 4013364101234, Zolltarifnr. (EU): 85359000, Bruttogewicht: 397.00 g, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information

  • CAD-Daten
    • 563200.stp

      Sie müssen angemeldet sein um 563200.stp herunterzuladen.

      Login
    • 563200.igs

      Sie müssen angemeldet sein um 563200.igs herunterzuladen.

      Login
    • 563200.jt

      Sie müssen angemeldet sein um 563200.jt herunterzuladen.

      Login
    • 563200.dwg

      Sie müssen angemeldet sein um 563200.dwg herunterzuladen.

      Login
    • 563200m_D.dxf

      Sie müssen angemeldet sein um 563200m_D.dxf herunterzuladen.

      Login
Barra de compensación de potencial K12 estabilizada a rayos ultravioleta
Barra de compensación de potencial K12, con bornas de anclaje
para la compensación de potencial principal según
DIN VDE 0100 parte 410/540 y la
equipotencialidad contra el rayo
según DIN EN 62305-3 (VDE 0185-305-3)
Conexión (rígido/flexible): 10 x 2,5-95 mm2
Conexión Rd: o 10 x -10 mm
Conexión pletina: 1 x -30 x 4 mm
Material de la barra de contacto: Cu/gal Sn
Sección transversal: 30 mm2
Fijación: [2x] 6 x 8 mm
Norma: DIN EN 62561-1

Producto DEHN
Tipo: PAS 11AK UV
art. no.: 563201
o equivalente

Zertifikate



Technische Daten

Material de la barra de contacto Cu /gal Sn
Sección transversal 30 mm2
Fijación [2x] 6 x 8 mm
Norma DIN EN 62561-1
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.
