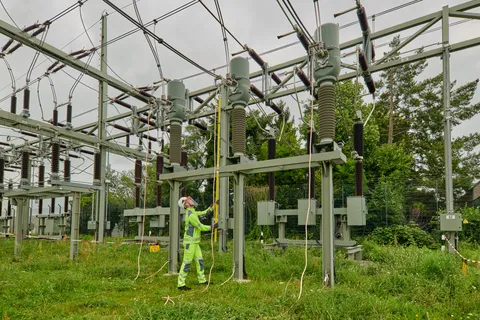

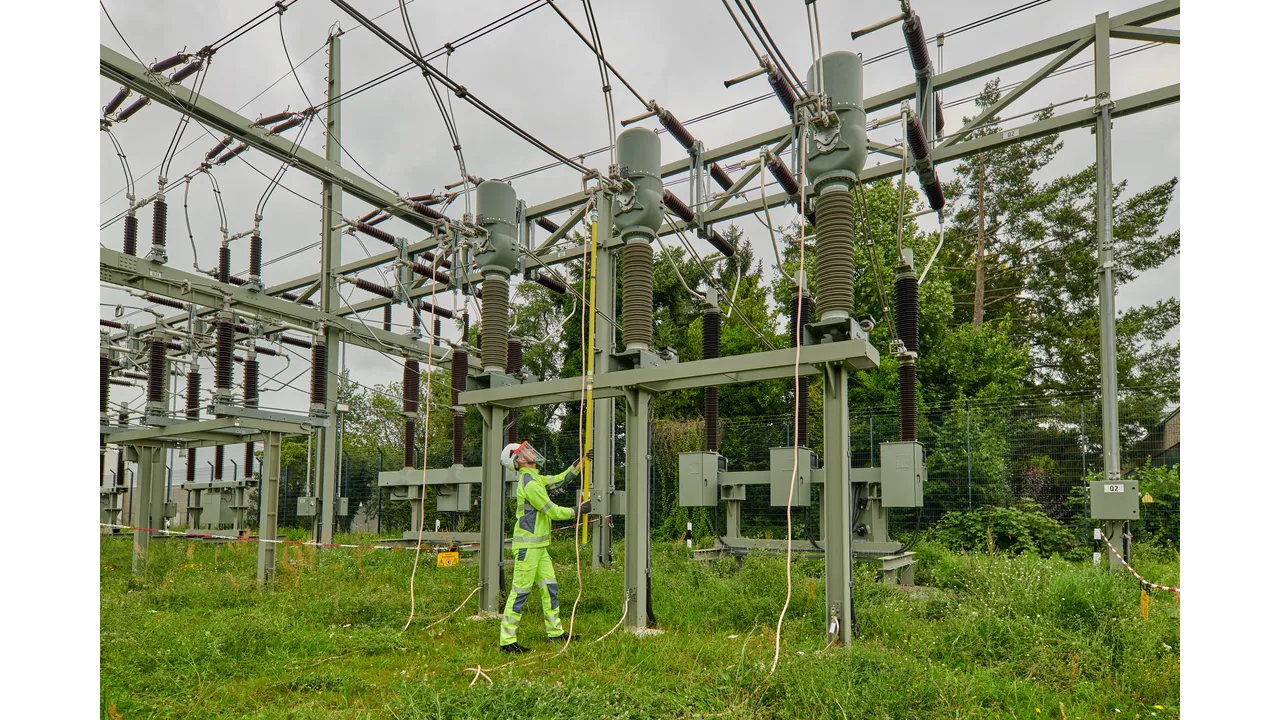

Pértigas de puesta a tierra para líneas aéreas

Para aplicación en instalaciones de exterior
Acoplamiento de embudo robusto de aluminio
Longitud total hasta 6000 mm
Pértiga telescópica ajustable a través de una maneta en cruz
Para bornas roscadas de fase y bornas con husillo largo con pasador

Details

Valores de carga para pértigas de puesta a tierra extensibles

lorem ipsum — Valores de carga para pértigas de puesta a tierra extensibles

Pieza terminal con ojete anular (Al/goma) o acoplamiento enchufable para alargar la empuñadura con ojete anular (Al/goma).

**Anillo ajustable y detendible**
El embudo tiene un anillo ajustable con las funciones siguientes:
- Posición "AUF" [ABIERTO]: La pértiga puede removerse depues de fijar la borna
- Posición "ZU" [CERRADO]: La pértiga y la borna quedan conectados firmemente también despues de fijar el equipo

Pértiga de puesta a tierra con acoplamiento de embudo de aluminio para utilizar con bornas con husillo largo según DIN 48087

Gracias a la atornilladura y el engranaje el acoplamiento de husillo robusto de aluminio facilita una conexión positiva y no positiva.

Telescópica con conexión para pasador

2 Produkte

Art.-Nr. 769400 ESTC SQL 4000

GTIN 4013364080881, Zolltarifnr. (EU): 82055980, Bruttogewicht: 4.42 kg, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Longitud total (l_{G max} / I_{G min} )	4015 / 2180 mm
Longitud de la maneta (I_H )	1400 mm
Peso máximo sobre el cabezal (l_{G max} / I_{G min} )	10 / 20 kg
Diámetro	43 mm

Longitud total (l_{G max} / I_{G min} )	4015 / 2180 mm
Longitud de la maneta (I_H )	1400 mm
Peso máximo sobre el cabezal (l_{G max} / I_{G min} )	10 / 20 kg
Margen de temperatura	–25 °C ... +55 °C
Material del tubo aislado	tubo de poliéster reforzado con fibra de vidrio
Material del acoplamiento de husillo, maneta en cruz	aleación Al
Diámetro	43 mm
Cabezal para	husillo con pasador
Acoplamiento enchufable resistente a la torsión, pieza terminal incluida	no
Equipo	pértiga de puesta a tierra

Artikel 769400 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 769400 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 769500 ESTC SQL 5000

GTIN 4013364080904, Zolltarifnr. (EU): 82055980, Bruttogewicht: 5.02 kg, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Longitud total (l_{G max} / I_{G min} )	5015 / 2680 mm
Longitud de la maneta (I_H )	1900 mm
Peso máximo sobre el cabezal (l_{G max} / I_{G min} )	10 / 20 kg
Diámetro	43 mm

Longitud total (l_{G max} / I_{G min} )	5015 / 2680 mm
Longitud de la maneta (I_H )	1900 mm
Peso máximo sobre el cabezal (l_{G max} / I_{G min} )	10 / 20 kg
Margen de temperatura	–25 °C ... +55 °C
Material del tubo aislado	tubo de poliéster reforzado con fibra de vidrio
Material del acoplamiento de husillo, maneta en cruz	aleación Al
Diámetro	43 mm
Cabezal para	husillo con pasador
Acoplamiento enchufable resistente a la torsión, pieza terminal incluida	no
Equipo	pértiga de puesta a tierra

Artikel 769500 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 769500 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Telescópica con conexión para pasador y acoplamiento enchufable

1 Produkt

Art.-Nr. 769300 ESTC SQL STK 3000

GTIN 4013364080867, Zolltarifnr. (EU): 82055980, Bruttogewicht: 3.80 kg, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Longitud total (l_{G max} / I_{G min} )	3015 / 1760 mm
Longitud de la maneta (I_H )	900 mm
Peso máximo sobre el cabezal (l_{G max} / I_{G min} )	10 / 20 kg
Diámetro	43 mm

Longitud total (l_{G max} / I_{G min} )	3015 / 1760 mm
Longitud de la maneta (I_H )	900 mm
Peso máximo sobre el cabezal (l_{G max} / I_{G min} )	10 / 20 kg
Margen de temperatura	–25 °C ... +55 °C
Material del tubo aislado	tubo de poliéster reforzado con fibra de vidrio
Material del acoplamiento de husillo, maneta en cruz	aleación Al
Diámetro	43 mm
Cabezal para	husillo con pasador
Acoplamiento enchufable resistente a la torsión, pieza terminal incluida	sí
Equipo	pértiga de puesta a tierra

Artikel 769300 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 769300 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Varias partes. Pieza de cabezal

Con acoplamiento de bayoneta de aluminio y acoplamiento con tornillo de aluminio para utilizar como pieza terminal.

1 Produkt

Art.-Nr. 769503 EST KS SQL 1500

GTIN 4013364003996, Zolltarifnr. (EU): 82055980, Bruttogewicht: 2.39 kg, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information

Technische Daten

Longitud total (l_G )	1600 mm
Peso máximo sobre el cabezal	20 kg
Diámetro	43 mm

Longitud total (l_G )	1600 mm
Peso máximo sobre el cabezal	20 kg
Margen de temperatura	–25 °C ... +55 °C
Material del tubo aislado	tubo de poliéster reforzado con fibra de vidrio
Material del acoplamiento de husillo	aleación Al
Diámetro	43 mm
Cabezal para	husillo con pasador
Equipo	pértiga de puesta a tierra - pieza de cabezal

Artikel 769503 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 769503 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Varias partes. Pieza intermedia

Con acoplamiento de aluminio con tornillo, clavija con tuerca y parte de casquillo.

1 Produkt

Art.-Nr. 769504 EST ZS 1500

GTIN 4013364004559, Zolltarifnr. (EU): 82055980, Bruttogewicht: 2.39 kg, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Longitud total (l_G )	1580 mm
Diámetro	43 mm

Artikel 769504 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 769504 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Varias partes. Pieza terminal

Con enganche y tuerca de acoplo en aluminio con tornillo y pieza terminal con ojete anular.

1 Produkt

Art.-Nr. 769505 EST ES 1500

GTIN 4013364004566, Zolltarifnr. (EU): 82055980, Bruttogewicht: 2.46 kg, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Longitud total (l_G )	1590 mm
Diámetro	43 mm

Artikel 769505 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 769505 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb
